331UH 10x10mm 1.5A - SMD Güç Bobini

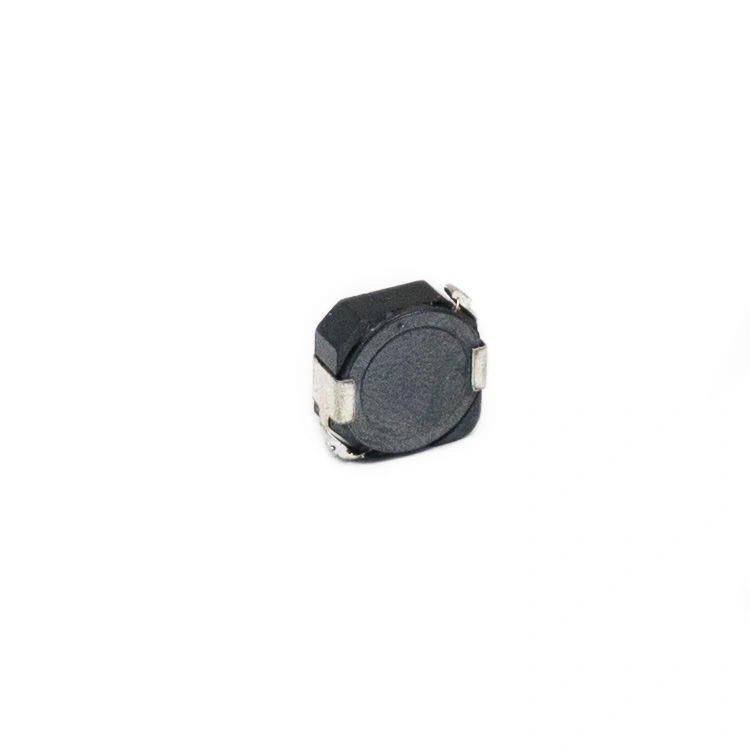

330uH 10x10mm 1.5A SMD Güç Bobini

330uH 10x10mm 1.5A SMD Güç Bobini, yüksek indüktans değerine sahip kompakt boyutlu bir güç endüktörüdür. 330 mikrohenry indüktans değeri, 1.5 amper akım kapasitesi ve 10x10mm boyutuyla, düşük güçlü DC-DC dönüştürücüler, filtre devreleri ve düşük frekanslı uygulamalar için ideal bir komponenttir.

Manyetik korumalı yapıda üretilen bu SMD bobin, gürültü filtreleme ve enerji depolama özelliği ile düşük güç elektroniği uygulamalarında verimli performans sunar. SMD montaj özelliği ile PCB tasarımlarında alan tasarrufu sağlar.

Düşük frekanslı DC-DC dönüştürücülerde, EMI filtrelerinde ve güç düzenleme devrelerinde kullanılabilen bu bobin, diğer elektronik komponentler ile birlikte IoT cihazları, sensör devreleri ve düşük güçlü elektronik uygulamalarında etkili bir çözüm sunmaktadır.

Teknik Özellikler

330uH 10x10mm 1.5A SMD Güç Bobini'nin detaylı teknik özellikleri aşağıda listelenmiştir.

• İndüktans Değeri: 330.0μH ±20%
• Maksimum Akım Değeri (Imax): 1.5A
• Satürasyon Akımı (Isat): ~2.3A
• DC Direnç (DCR): ~0.65Ω
• Boyutlar: 10mm x 10mm x 4mm (±0.5mm)
• Çalışma Sıcaklığı: -40°C ile +125°C arası
• Montaj Tipi: Surface Mount (SMD/SMT)
• Manyetik Koruma: Var
• Akım Değerinde Sıcaklık Artışı: <40°C @ 1.5A
• Test Frekansı: 100kHz
• Öz Rezonans Frekansı (SRF): ~1.2MHz
• Q Faktörü: >30 @ 100kHz
• Malzeme: Ferrit çekirdek, bakır sargı
• Kaplama: Metal alaşım kaplama
• Montaj Yöntemi: Reflow lehimleme
• Maksimum Sıcaklık Sınıfı: Sınıf F (155°C)
• RoHS Uyumluluğu: Evet
• Ağırlık: Yaklaşık 2g
• Enerji Depolama Kapasitesi: ~0.37mJ @ 1.5A
• Paketleme: Tray/Tape & Reel

Kullanım Alanları

330uH 10x10mm 1.5A SMD Güç Bobini'nin kullanılabileceği çeşitli alanlar ve uygulama örnekleri.

Düşük Güçlü DC-DC Dönüştürücüler

• Buck dönüştürücüler (düşük güç)
• Boost dönüştürücüler (düşük güç)
• SEPIC dönüştürücüler
• Düşük frekanslı (<150kHz) dönüştürücüler
• Battery destekli uygulamalar

Filtreleme ve Gürültü Bastırma

• EMI/RFI filtreleme
• Güç hattı filtreleme
• Gürültü bastırma devreleri
• Sinyal izolasyon uygulamaları
• Analog sinyal filtreleme

Özel Düşük Güç Uygulamaları

• IoT sensör devreleri
• Düşük güçlü LED sürücüler
• Batarya destekli cihazlar
• Medikal elektronik cihazlar
• Telekomünikasyon ekipmanları

Avantajlar ve Özellikler

330uH 10x10mm 1.5A SMD Güç Bobini'nin sağladığı avantajlar ve çözümler.

• Yüksek İndüktans Değeri: 330μH ile düşük frekanslı uygulamalar için ideal
• Kompakt Boyut: 10x10mm ile PCB alan tasarrufu
• Manyetik Koruma: Düşük EMI yayılımı
• SMD Montaj: Otomatik montaj uyumluluğu
• Düşük Profil: 4mm yükseklik ile kompakt tasarım
• Düşük Güç Tüketimi: Enerji verimli cihazlar için uygun
• Düşük DCR: 0.65Ω ile verimli enerji kullanımı
• Geniş Çalışma Sıcaklığı: -40°C ile +125°C arası
• Yüksek Enerji Depolama: 330μH ile verimli enerji depolama
• Güvenilir Performans: Endüstriyel kalite standartları

Montaj ve Kullanım

330uH 10x10mm 1.5A SMD Güç Bobini'nin PCB montajı ve kullanımı hakkında bilgiler.

PCB Tasarımı ve Montaj İpuçları:

• Pad Boyutları: Tipik olarak 10.5mm x 10.5mm
• PCB İz Genişliği: 1.5A için en az 0.8mm bakır genişliği yeterlidir
• Lehimleme: Standart reflow profili (260°C max, 10s)
• Yerleşim: Manyetik komponentlerden ve hassas devrelerden uzak tutun
• EMI Kontrol: Manyetik kalkan etkili olsa da yerleşime dikkat edin
• Termal Yönetim: Genellikle özel termal tasarım gerektirmez

Devre Tasarım İpuçları:

• Dönüştürücü Tasarımı: Düşük frekanslı (<150kHz) tasarımlar için uygundur
• Rippel Akımı: Yüksek indüktans düşük rippel akımı sağlar
• Filtreleme: EMI/RFI filtreleme için LC devrelerinde kullanılabilir
• Akım Sınırları: 1.5A sınırını aşmamaya dikkat edin
• DCR Kayıpları: 0.65Ω ile I²R kayıplarını hesaplayın

Sorun Giderme ve İpuçları

330uH 10x10mm 1.5A SMD Güç Bobini kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• DCR Kayıpları: Düşük güç uygulamalarında kullanın, akımı sınırlayın
• Sinyal Bozulması: Hassas sinyal hatlarından uzak yerleştirin
• Satürasyon: 1.5A akım sınırını aşmayın
• Rezonans: Çıkış kapasitörlerini önerilen değerlerde kullanın
• Yüksek Frekansta Performans Düşüşü: 150kHz altı frekanslar için kullanın

Verimli Kullanım İpuçları

• Düşük rippel gerektiren hassas uygulamalarda tercih edin
• EMI hassasiyeti olan devrelerde filtre olarak kullanın
• Batarya ömrünün kritik olduğu uygulamalarda akım tüketimini göz önünde bulundurun
• Yüksek Q faktörü sayesinde LC rezonans devrelerinde kullanılabilir
• Buck-boost dönüştürücülerde yeterli akım marjı bırakın

Paket İçeriği

• 330uH 10x10mm 1.5A SMD Güç Bobini
