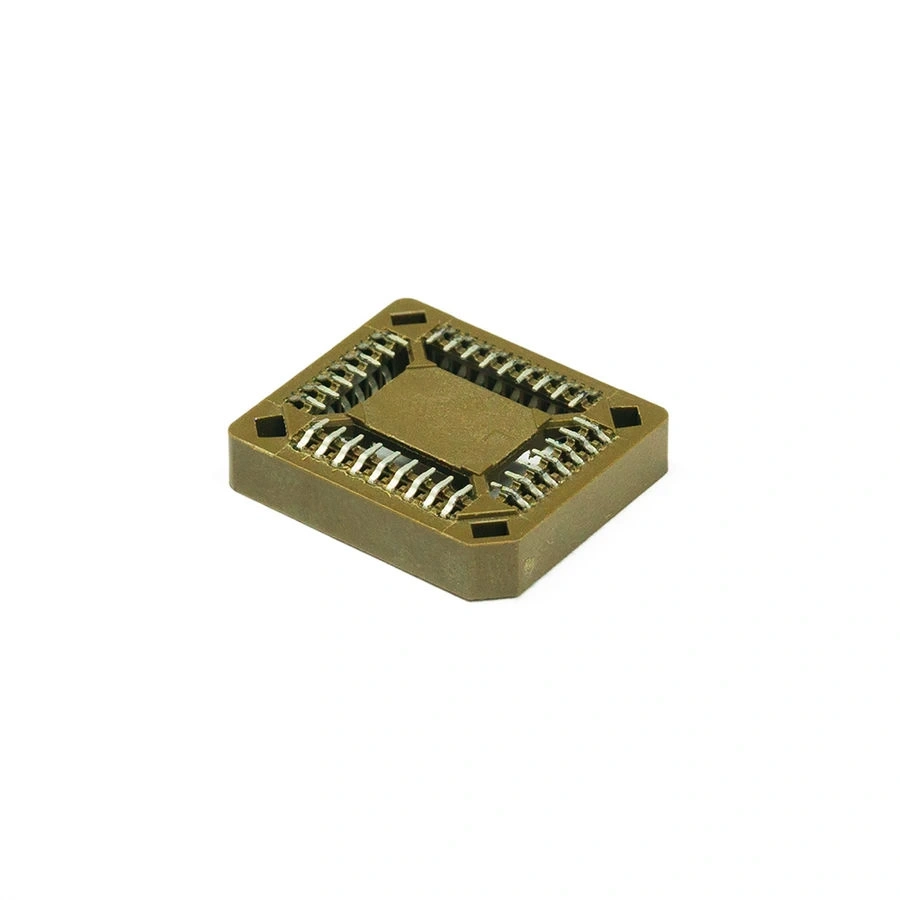

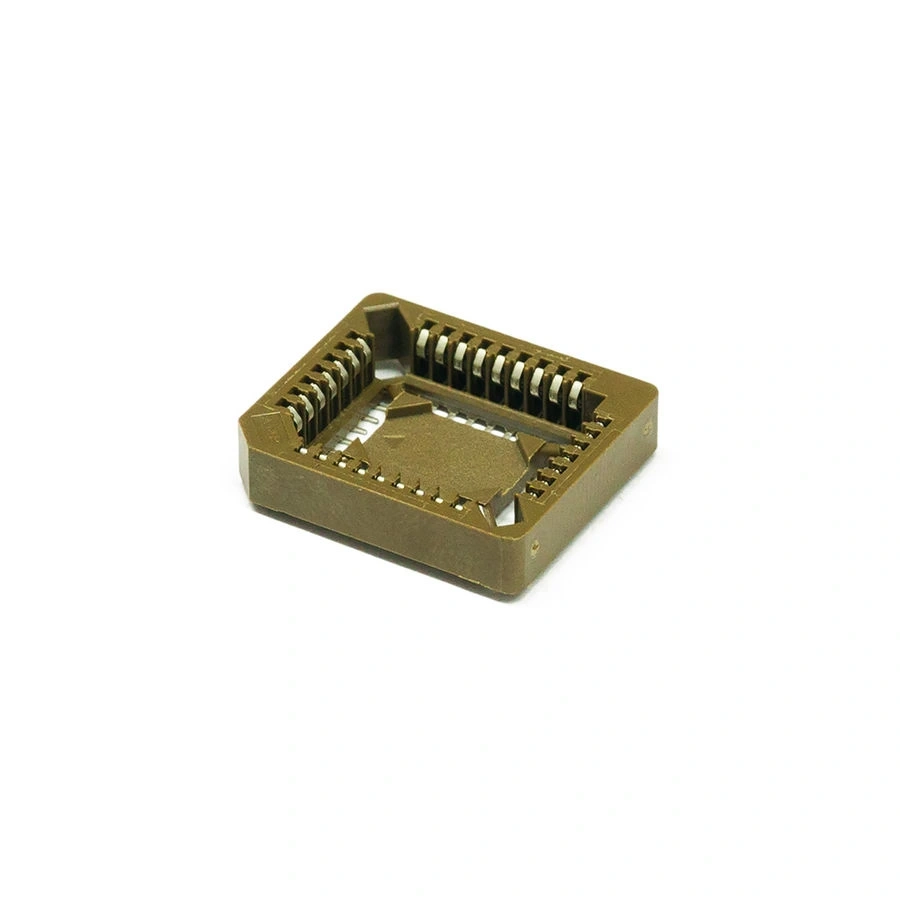

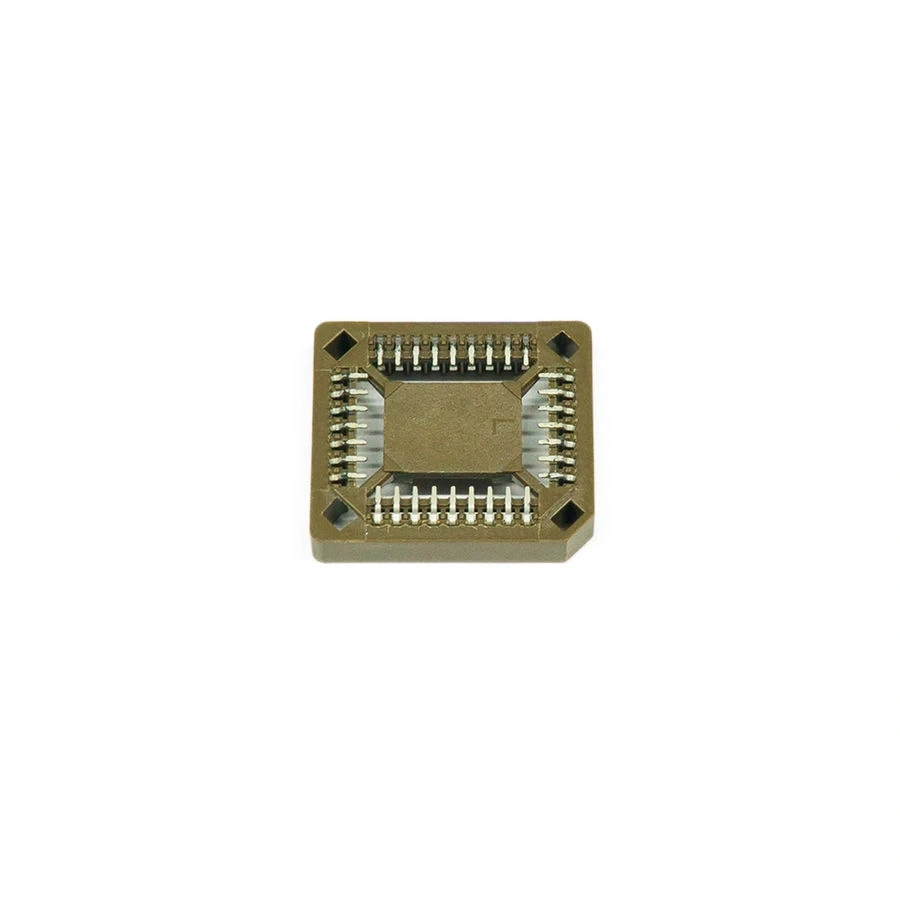

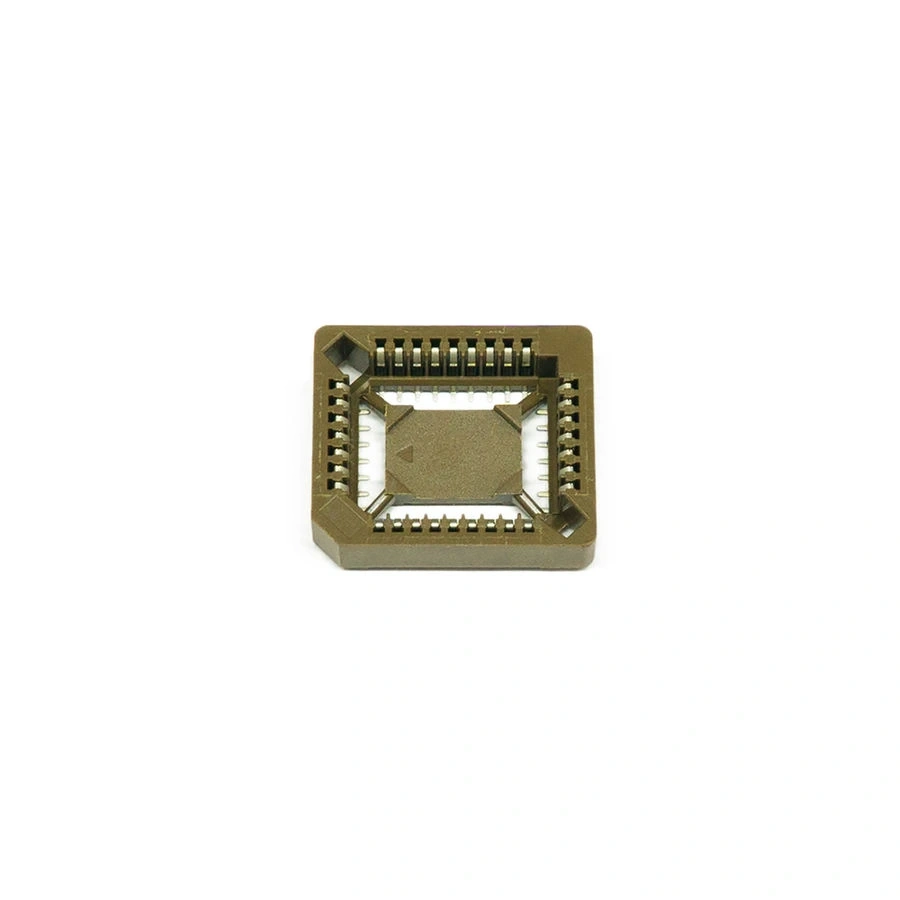

32'li PLCC SMD Soket, 32 pin PLCC paketindeki entegre devrelerin PCB üzerine lehimsiz montajını sağlayan yüzey montaj (SMD) soketidir. Bu soket, entegre devrelerin kolayca takılıp çıkarılabilmesini sağlayarak test, geliştirme ve servis işlemlerini basitleştirir. Dayanıklı malzemeden üretilen PLCC soket, yüksek temas güvenirliği sunar.

PLCC (Plastic Leaded Chip Carrier) formatındaki 32 pin'li entegre devrelerle uyumlu olan bu PLCC soket, prototip geliştirme, eğitim, test ve üretime yönelik uygulamalarda önemli avantajlar sunar. Yüksek sıcaklık direnci sayesinde zorlu çalışma koşullarında bile güvenilir bağlantı sağlar.

EPROM, EEPROM, mikrodenetleyici ve diğer PLCC paketli entegre devrelerin kullanıldığı projelerde yaygın olarak tercih edilen bu soket, kondansatör ve diğer elektronik komponentler ile birlikte, elektronik devre tasarımlarının temel bileşenlerinden biridir ve kolay bakım imkanı sunar.

Teknik Özellikler

32'li PLCC SMD Soket'in detaylı teknik özellikleri aşağıda listelenmiştir.

• Pin Sayısı: 32 pin
• Soket Tipi: PLCC (Plastic Leaded Chip Carrier)
• Montaj Tipi: SMD (Surface Mount Device)
• Kontakt Malzemesi: Pirinç, kalay kaplama
• Gövde Malzemesi: Isıya dayanıklı plastik (PBT, %30 Cam elyaf takviyeli)
• Çalışma Sıcaklığı: -55°C ile +125°C arası
• Kontak Direnci: 30 mΩ (maksimum)
• İzolasyon Direnci: 1000 MΩ (minimum)
• Dielektrik Dayanımı: 500.0V AC
• Kontakt Akım Kapasitesi: 1.0A
• Soket Boyutları (yaklaşık): 17.78mm × 17.78mm × 4.57mm
• Entegre Boyutları (yaklaşık): 12.7mm × 12.7mm
• Pin Aralığı: 1.27mm (50mil)
• Pin Yerleşimi: 8 pin × 4 kenar
• Çekme Kuvveti: 80g/pin (minimum)
• Takma Kuvveti: 100g/pin (maksimum)
• Nominal Voltaj: 250V
• RoHS Uyumluluğu: Evet
• Kurşunsuz: Evet
• Ortalama Çalışma Ömrü: 100+ takma/çıkarma döngüsü
• Temas Direnci Kararlılığı: <10mΩ değişim (100 döngü sonrası)
• Tipik Uygulama: EPROM, EEPROM, Mikrodenetleyici

Kullanım Alanları

32'li PLCC SMD Soket'in kullanılabileceği çeşitli alanlar ve proje örnekleri.

Elektronik Geliştirme

• Prototip devreleri
• Devre test ortamları
• Mikrodenetleyici geliştirme kartları
• EPROM/EEPROM programlama
• Ürün geliştirme süreçleri

Endüstriyel Uygulamalar

• Üretim test ekipmanları
• Kontrol sistemleri
• Otomasyon devreleri
• Endüstriyel ana kartlar
• Servis ve bakım kolaylığı gerektiren sistemler

Eğitim ve Araştırma

• Elektronik laboratuvarları
• Eğitim kartları
• Öğrenci projeleri
• Araştırma ve geliştirme çalışmaları
• Deneysel elektronik uygulamaları

Avantajlar ve Özellikler

32'li PLCC SMD Soket'in sağladığı avantajlar ve çözümler.

• Kolay Entegre Değişimi: Lehimsiz bağlantı ile hızlı chip değiştirme
• Güvenilir Temas: Kaliteli malzeme ile düşük temas direnci
• SMD Montaj: PCB'de az yer kaplama ve otomatik montaj uyumluluğu
• Yüksek Sıcaklık Dayanımı: 125°C'ye kadar güvenli çalışma
• Uzun Ömür: 100+ takma/çıkarma döngüsü dayanımı
• Uyumlu Tasarım: 32 pin PLCC paketli entegrelerle standart uyumluluk
• RoHS Uyumlu: Çevre dostu malzemeler
• Servis Kolaylığı: Hızlı bakım ve onarım imkanı
• Düşük Profil: Kompakt boyut ile minimum yükseklik
• Çift Yönlü Giriş Koruması: Yanlış takma riskini azaltan tasarım

Montaj ve Kullanım

32'li PLCC SMD Soket'in montaj ve kullanım detayları hakkında bilgiler.

Montaj tavsiyeleri:

• PCB Footprint: Doğru boyut ve yerleşime sahip PCB pad'leri kullanın
• Reflow Lehimleme: Standart SMD lehimleme profilleri ile uyumlu
• Elle Montaj: Tüm pinlerin tam olarak hizalanmasına dikkat edin
• Lehim Pastası: Yeterli miktarda lehim pastası kullanın
• Temizleme: Lehim artıklarını temizlerken soket içine sıvı girmesini önleyin

Kullanım önerileri:

• Entegre Yerleştirme: Çentik işaretlerini aynı yöne getirin
• Entegre Çıkarma: PLCC çıkarıcı alet kullanın
• Temas Kalitesi: Soket kontaklarını temiz tutun
• Mekanik Dayanım: Yüksek titreşimli ortamlarda ek sabitleme yapın
• Periyodik Kontrol: Uzun süreli uygulamalarda temas direncini kontrol edin

Sorun Giderme ve İpuçları

32'li PLCC SMD Soket kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Temas Problemleri: Soket kontaklarını izopropil alkol ile temizleyin
• Entegre Yerleşim Zorluğu: Çentik işaretinin doğru hizalanmasını kontrol edin
• Soket Çatlaması: Aşırı basınç uygulamayın, PLCC çıkarıcı alet kullanın
• PCB'den Ayrılma: Montaj sırasında yeterli lehim kullanın
• Yüksek Temas Direnci: Oksitlenmiş kontakları temizleyin

Tasarım İpuçları

• PCB tasarımında soketin alt kısmında delik açmaktan kaçının
• Soketin yanlarında yeterli boşluk bırakın (entegre takma/çıkarma için)
• Termal stres azaltmak için pad'leri biraz büyük tasarlayın
• Soket yakınına kritik sinyal hatları yerleştirmekten kaçının
• Yüksek frekanslı devrelerde, soket kullanımının sinyal bütünlüğünü etkileyeceğini unutmayın
• Programlanabilir cihazlar için PLCC sokete kolay erişim sağlayın

Paket İçeriği

• 32'li PLCC SMD Soket
