32 li PLCC Dip Soket

32'li PLCC DIP Soket

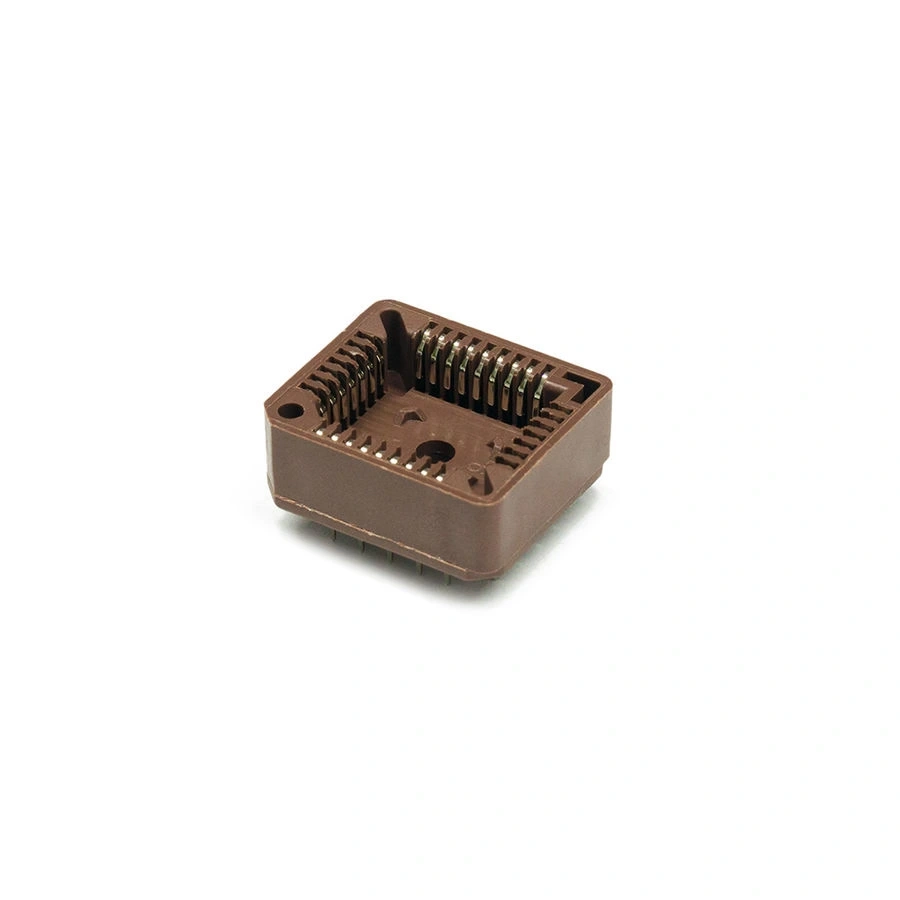

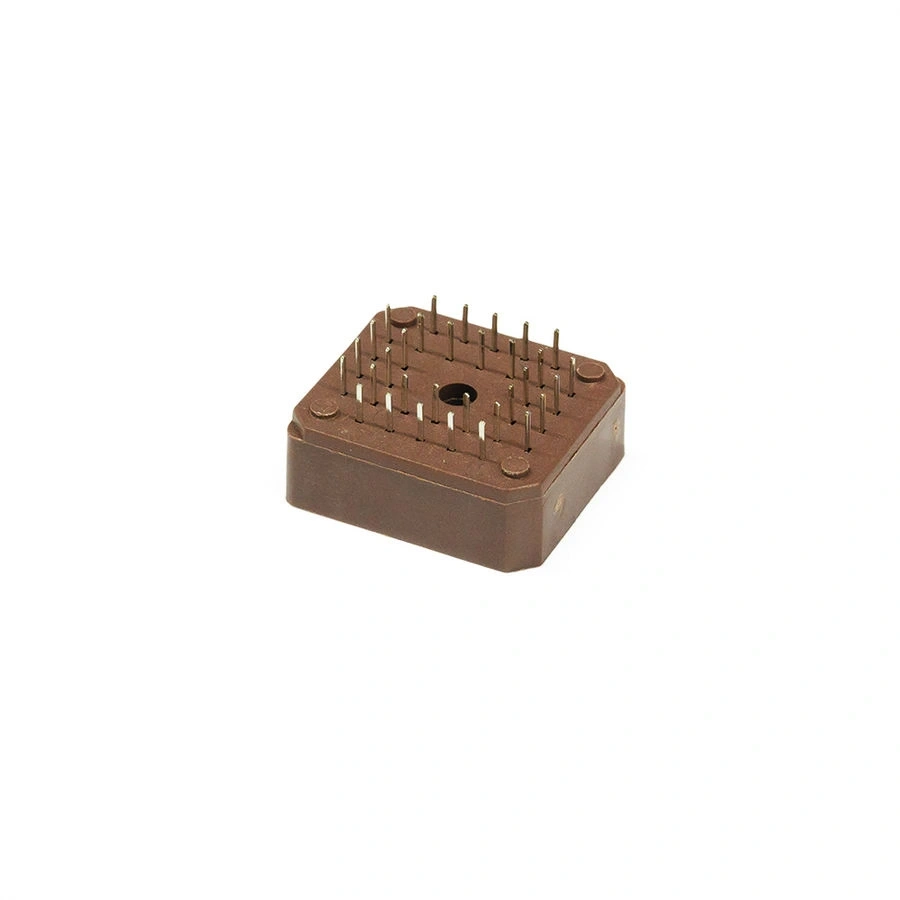

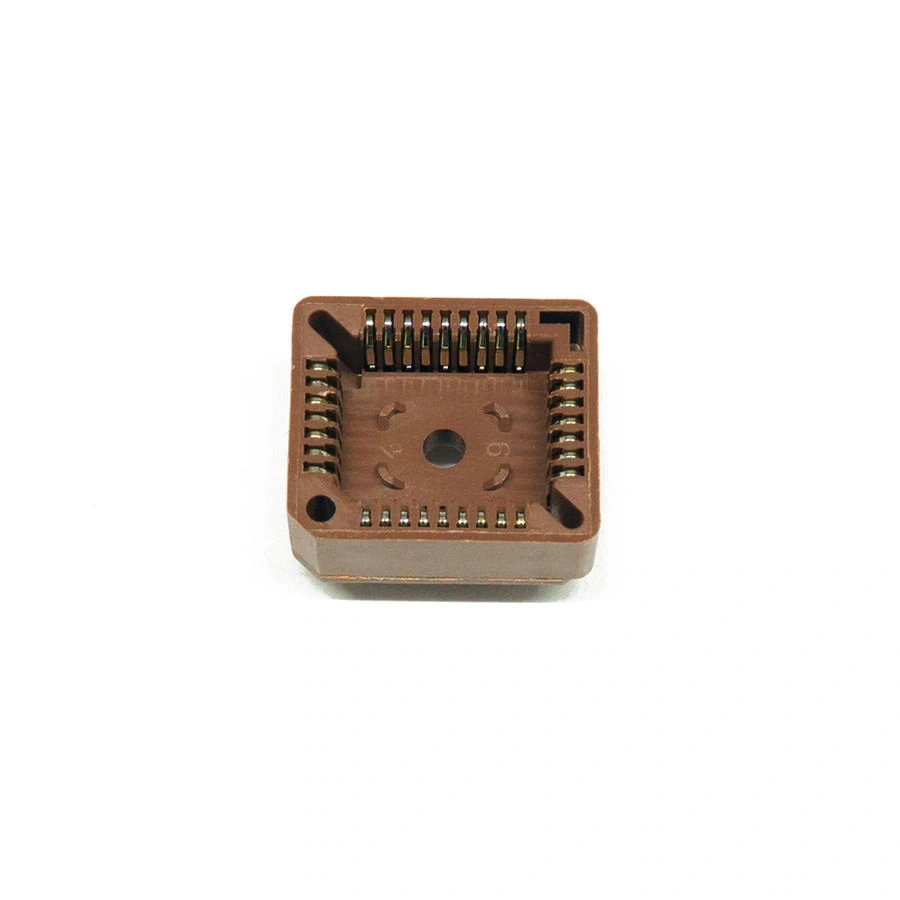

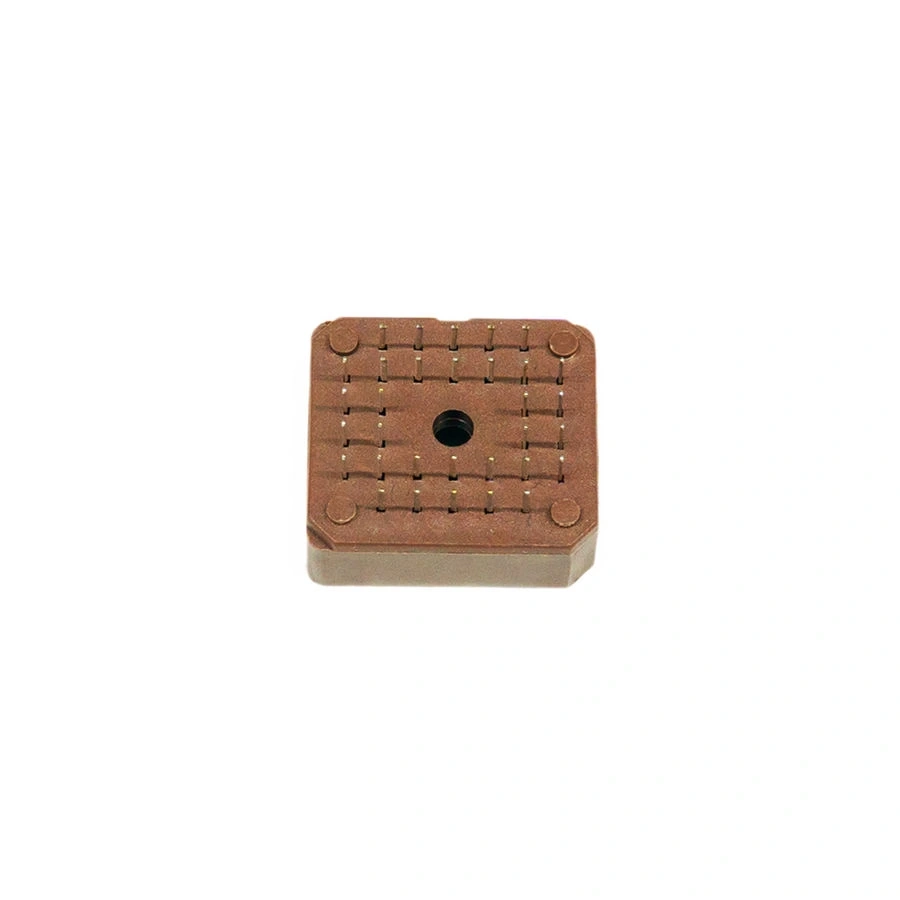

32'li PLCC DIP Soket, 32 pin PLCC (Plastic Leaded Chip Carrier) paketindeki entegre devrelerin standart DIP (Dual In-line Package) delikli PCB'lere montajını sağlayan adaptör soketidir. Bu soket, PLCC formatlı entegre devrelerin geleneksel delikli (through-hole) kartlarda kullanılabilmesini sağlar ve lehimsiz bağlantı imkanı sunarak entegrelerin kolayca takılıp çıkarılabilmesine olanak tanır.

PLCC paketli entegre devrelerle uyumlu olan bu PLCC soket, prototip geliştirme, eğitim, test ve üretime yönelik uygulamalarda pratik çözüm sunar. Özellikle EPROM, EEPROM ve mikrodenetleyici gibi programlanabilir entegrelerin kullanıldığı projelerde, entegrelerin hızlı değişimine imkan tanıyarak geliştirme süreçlerini hızlandırır.

PLCC entegrelerle standart delikli PCB'ler arasında uyumluluk sağlayan bu adaptör soket, kondansatör ve diğer elektronik komponentler ile birlikte, elektronik devre tasarımlarında esneklik sağlayan temel bileşenlerden biridir.

Teknik Özellikler

32'li PLCC DIP Soket'in detaylı teknik özellikleri aşağıda listelenmiştir.

• Pin Sayısı: 32 pin
• Soket Tipi: PLCC to DIP Adaptör
• PLCC Paket Uyumluluğu: 32 pin PLCC
• Montaj Tipi: THT (Through-Hole Technology)
• DIP Pin Aralığı: 2.54mm (100mil)
• PLCC Pin Aralığı: 1.27mm (50mil)
• Kontakt Malzemesi: Pirinç, kalay kaplama
• Gövde Malzemesi: Isıya dayanıklı plastik (PBT)
• Çalışma Sıcaklığı: -55°C ile +125°C arası
• Kontak Direnci: 30 mΩ (maksimum)
• İzolasyon Direnci: 1000 MΩ (minimum)
• Dielektrik Dayanımı: 500.0V AC
• Kontak Akım Kapasitesi: 1.0A
• Soket Boyutları (yaklaşık): 40.0mm × 17.0mm × 11.0mm
• DIP Bacak Yerleşimi: 16 pin × 2 sıra
• Takma Kuvveti: 100g/pin (maksimum)
• Çekme Kuvveti: 80g/pin (minimum)
• Nominal Voltaj: 250V
• RoHS Uyumluluğu: Evet
• Ortalama Çalışma Ömrü: 100+ takma/çıkarma döngüsü
• Temas Direnci Kararlılığı: <10mΩ değişim (100 döngü sonrası)
• Tipik Uygulama: EPROM, EEPROM, Mikrodenetleyici, SRAM
• Entegre Çıkarma Mekanizması: Var (Bazı modellerde)

Kullanım Alanları

32'li PLCC DIP Soket'in kullanılabileceği çeşitli alanlar ve proje örnekleri.

Prototip Geliştirme

• Breadboard üzerinde PLCC entegre kullanımı
• PCB prototipleri
• Mikrodenetleyici geliştirme
• Test kartları
• Donanım hata ayıklama

Programlama ve Test

• EPROM/EEPROM programlama
• In-circuit test sistemleri
• Bellek kartları
• Üretim test ekipmanları
• Sahada firmware güncelleme

Eğitim ve Hobi

• Elektronik laboratuvar uygulamaları
• Eğitim kartları
• Öğrenci projeleri
• Hobi elektronik projeleri
• Retro bilgisayar restorasyonu

Avantajlar ve Özellikler

32'li PLCC DIP Soket'in sağladığı avantajlar ve çözümler.

• Format Dönüşümü: PLCC entegreleri DIP delikli PCB'lerde kullanabilme
• Kolay Entegre Değişimi: Lehimsiz bağlantı ile hızlı değiştirme
• Breadboard Uyumluluğu: Standart breadboard ile kullanılabilme
• Güvenilir Temas: Kaliteli malzeme ile düşük temas direnci
• Servis Kolaylığı: Kolay bakım ve entegre değişim imkanı
• Geliştirme Sürecini Hızlandırma: Test ve programlama kolaylığı
• Esnek Kullanım: Modern PLCC entegreleri eski kartlarda kullanabilme
• Uzun Ömür: 100+ takma/çıkarma döngüsü dayanımı
• Yüksek Sıcaklık Dayanımı: 125°C'ye kadar güvenli çalışma
• Yön Koruma: Yanlış takılmayı önleyen tasarım

Montaj ve Kullanım

32'li PLCC DIP Soket'in montaj ve kullanım detayları hakkında bilgiler.

Montaj tavsiyeleri:

• PCB Yerleşim: Soketin PCB'de kapladığı alanı göz önünde bulundurun
• Yön Doğrulama: Soketin PCB üzerindeki işaretlerle aynı yönde olmasına dikkat edin
• Bacak Hizalama: Tüm bacakların PCB deliklerine tam olarak oturduğundan emin olun
• Lehimleme: Standart THT lehimleme teknikleri kullanılabilir
• Yükseklik Kontrolü: Soketin yüksekliğini hesaba katarak kasa tasarımını yapın

Kullanım önerileri:

• Entegre Yerleştirme: PLCC entegrenin çentiğini soket işaretiyle hizalayın
• Entegre Çıkarma: Özel PLCC çıkarıcı alet kullanın
• Breadboard Kullanımı: Yan yana pinlerin genişliği nedeniyle breadboard planlaması yapın
• Kontak Bakımı: Uzun süreli kullanımda kontakları temiz tutun
• Yüksek Frekans: Sinyal bozulmasını önlemek için sinyal yollarını kısa tutun

Sorun Giderme ve İpuçları

32'li PLCC DIP Soket kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Temas Problemleri: Soket kontaklarını kontak temizleyici ile temizleyin
• Entegre Yerleşim Zorluğu: Bacakların düzgün hizalandığından emin olun
• Soket Kırılması: Entegre takarken/çıkarırken aşırı kuvvet uygulamayın
• Sinyal Bozulması: Yüksek frekanslı hatlarda hat uzunluğunu azaltın
• PCB Mesafe Sorunları: Montaj öncesi soketin kapladığı alanı kontrol edin

Tasarım İpuçları

• Standart DIP yer için genişletilmiş alan planlayın
• Programlanabilir entegreler için sokete kolay erişim sağlayın
• PCB'nin her iki tarafında yeterli boşluk bırakın
• Yüksek frekanslı sinyal hatlarını soket çevresinden uzak tutun
• Breadboard uygulamalarında soketin kaplayacağı alana dikkat edin
• Yüksek titreşimli ortamlarda ek sabitleme yöntemleri düşünün

Paket İçeriği

• 32'li PLCC DIP Soket
