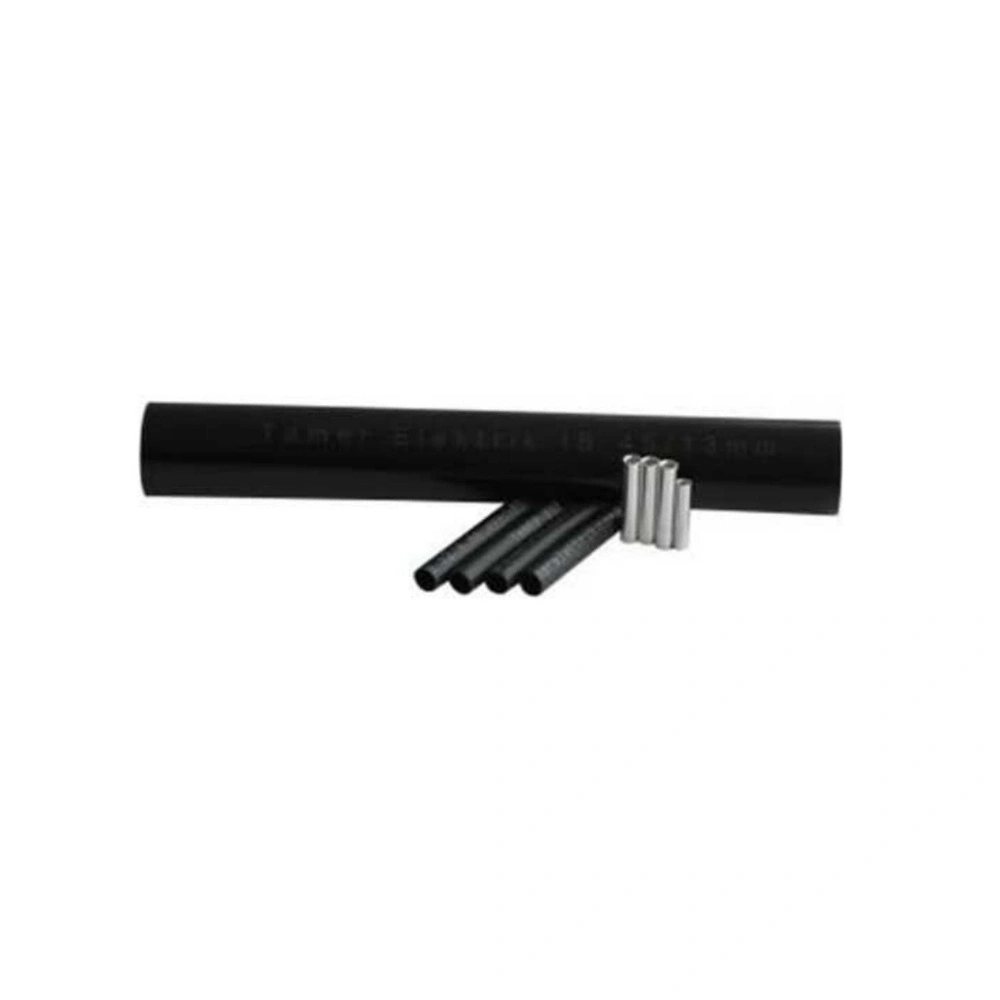

3 x 150 mm² + 70 mm² Isı Büzüşmeli Bakır İletkenli Ek Muflar 1 Adet Siyah

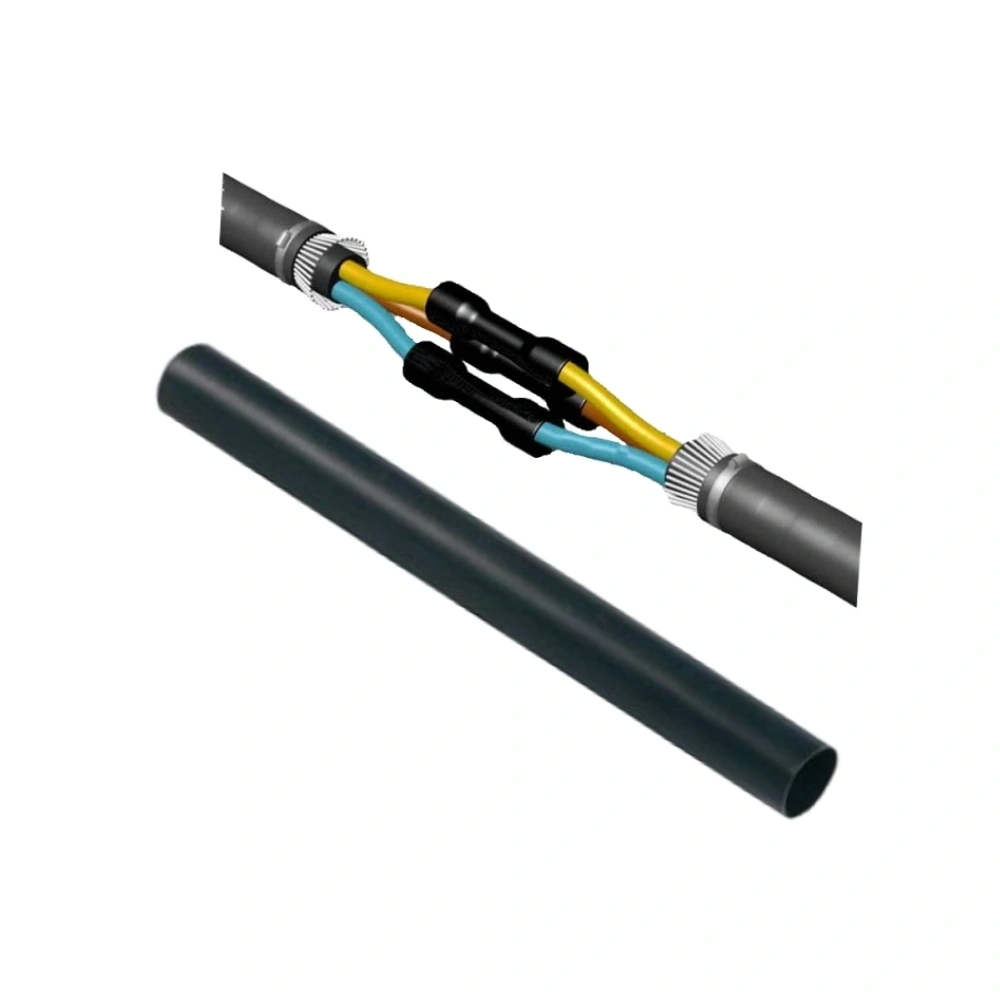

3 x 150 mm² + 70 mm² Isı Büzüşmeli Bakır İletkenli Ek Muflar, yüksek kesitli ve farklı boyutlu kablo bağlantıları için geliştirilmiş endüstriyel sınıf bağlantı elemanıdır. Siyah renkte sunulan bu ürün, ısı uygulandığında büzüşerek kabloları sıkıca sarar ve maksimum izolasyon sağlar.
İçerisindeki yüksek iletkenlikli bakır sayesinde minimum elektrik direnci sunan bu sıkmalı ek muflar, 3 adet 150 mm² ana iletken ve 1 adet 70 mm² nötr iletken için özel tasarlanmıştır.
Su geçirmez ve UV dayanımlı özelliğe sahip bu bakır ek muflar, ağır yük trifaze sistemlerde ve zorlu endüstriyel ortamlarda bile uzun ömürlü ve güvenilir elektrik bağlantıları sağlar.
Teknik Özellikler
3 x 150 mm² + 70 mm² Isı Büzüşmeli Bakır İletkenli Ek Muflar'ın detaylı teknik özellikleri aşağıda listelenmiştir.
- Ürün Tipi: Isı Büzüşmeli Bakır İletkenli Ek Muf
- Malzeme: Bakır iletken ve ısı ile büzüşebilen polimer
- Kablo Kesiti: 3 x 150 mm² + 70 mm²
- Renk: Siyah
- Miktar: 1 Adet
- Büzüşme Oranı: 3:1
- Maksimum Çalışma Sıcaklığı: 125°C
- Minimum Büzüşme Sıcaklığı: 80°C
- İç Yapı: Bakır iletken
- Dış Yapı: Ağır hizmet tipi ısı ile büzüşen poliolefin
- Su Geçirmezlik: Var
- UV Dayanımı: Var
- Ana İletken İç Çapı: 151.5 mm
- Nötr İletken İç Çapı: 71.5 mm
- Dış Çapı (Büzüşmeden Önce): 160 mm
- Uzunluk: 100 mm
- Uyumluluk: Bakır kablolar
- Bağlantı Tipi: Geçmeli-sıkmalı
- Maksimum Gerilim: 1 kV
- Akım Taşıma Kapasitesi: 350 A (Ana hatlar) / 220 A (Nötr)
- RoHS Uyumluluğu: Evet
Kullanım Alanları
3 x 150 mm² + 70 mm² Isı Büzüşmeli Bakır İletkenli Ek Muflar'ın kullanılabileceği çeşitli alanlar.
Ağır Endüstriyel Uygulamalar
- Fabrika ana besleme hatları
- Büyük trifaze motor bağlantıları
- Endüstriyel tesis güç kabloları
- Ağır makine elektrik sistemleri
Enerji Dağıtım Sistemleri
- Trafo bağlantıları
- Ana dağıtım panoları
- Şehir elektrik dağıtım şebekeleri
- Güçlü jeneratör kabloları
Büyük Ölçekli Yapılar
- AVM ana besleme hatları
- İş merkezi elektrik altyapısı
- Hastane güç sistemleri
- Büyük otel ve plaza elektrik sistemleri
Avantajlar ve Özellikler
3 x 150 mm² + 70 mm² Isı Büzüşmeli Bakır İletkenli Ek Muflar'ın sağladığı avantajlar.
- Yüksek Kesit Uyumluluğu: 3 x 150 mm² ana iletken + 70 mm² nötr için ideal
- Üstün İletkenlik: Kalın bakır iletken ile minimum enerji kaybı
- Tam Su Yalıtımı: Mükemmel sızdırmazlık sağlayan büzüşme özelliği
- Dayanıklı Yapı: Mekanik zorlanmalara karşı yüksek direnç
- Korozyon Koruması: Dış etkilere karşı tam koruma
- Kolay Montaj: Lehim veya özel alet gerektirmeyen uygulama
- Geniş Sıcaklık Aralığı: -55°C ile 125°C arası çalışma sıcaklığı
- Uzun Ömür: Zorlu ortam koşullarında uzun süre dayanıklılık
- Yüksek Güvenlik: Tam izolasyon ile elektrik kaçağı riskini elimine etme
- Endüstriyel Standartlara Uygunluk: IEC ve VDE standartlarına uyumlu yapı
Montaj ve Uygulama
3 x 150 mm² + 70 mm² Isı Büzüşmeli Bakır İletkenli Ek Muflar'ın doğru kullanımı için adımlar.
İpucu: Isıtma sırasında büyük kablolarda sürekli hareket ettirin, eşit büzüşme sağlar.
Montaj için gerekli adımlar:
- 150 mm² kabloların uçlarını yaklaşık 25-30 mm soyun
- 70 mm² kablonun ucunu yaklaşık 20-25 mm soyun
- Tüm kablo uçlarını tel fırça ile oksit ve kirden arındırın
- Önce 150 mm² kabloları mufun büyük bölmelerine yerleştirin
- Ardından 70 mm² kabloyu küçük bölmeye yerleştirin
- Kabloların tam olarak yerleştiğinden emin olun
- Yüksek güçlü endüstriyel ısı tabancası ile ısıtın
- Muf büzüşürken kabloların pozisyonunu koruyun
- Mufun her tarafının eşit şekilde büzüştüğünden emin olun
- Soğuması için yeterli süre bekleyin
Montaj için gerekli araçlar:
- Yüksek güçlü endüstriyel ısı tabancası (min. 2000W)
- Büyük kesitli kablo soyma aleti
- Endüstriyel tel fırça
- Ağır hizmet kablo kesici
- Koruyucu eldiven ve gözlük
Sorun Giderme ve İpuçları
3 x 150 mm² + 70 mm² Isı Büzüşmeli Bakır İletkenli Ek Muflar kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.
Yaygın Sorunlar ve Çözümleri
- Yetersiz Büzüşme: Daha yüksek güçlü ısı kaynağı kullanın
- Dengesiz Büzüşme: Isıyı tüm çevreye eşit uygulayın
- Kablo Kayması: Montaj öncesi kabloları sabitlemek için yardımcı alet kullanın
- Elektriksel Temas Sorunları: Kablo uçlarını tamamen temizleyin
- Bağlantı Direnci: Montaj sonrası mikro-ohm metre ile ölçüm yapın
Verimli Kullanım İpuçları
- Bu kalınlıktaki muflar için en az iki kişinin birlikte çalışması gerekir
- Büyük kesitli kablolarda ön ısıtma yaparak işlemi kolaylaştırın
- Termal kamera ile büzüşme kalitesini kontrol edin
- Trifaze sistemlerde faz sıralamasını net şekilde işaretleyin
- Periyodik bakımlarla bağlantı sıcaklığını düzenli kontrol edin
Paket İçeriği
İlgili Ürün Kategorilerimiz
Neden Voltaj.Net'ten Almalısınız?
Voltaj.Net, elektrik ve elektronik ürünler konusunda Türkiye'nin güvenilir tedarikçisidir.
- Kalite Güvencesi: Orijinal ve güvenilir ürünler
- Teknik Destek: Uzman ekip ile çözüm ve danışmanlık
- Hızlı Teslimat: Stoktan hızlı gönderim imkanı
- Geniş Ürün Yelpazesi: Projeleriniz için gerekli tüm malzemeler
- Uygun Fiyatlar: Rekabetçi fiyatlarla kaliteli ürünler
- Güvenilir Alışveriş: Kolay sipariş ve güvenli ödeme seçenekleri
Ürün Hakkında Sıkça Sorulan Sorular
Bu muf ne kadar güçlü sistemlerde kullanılabilir?
350A'e kadar akım taşıma kapasitesiyle yaklaşık 200-250kW güçlü trifaze sistemlerde kullanılabilir. Orta-büyük ölçekli endüstriyel tesisler için idealdir.
Hangi güçte ısı tabancası kullanılmalıdır?
En az 2000W güçte endüstriyel ısı tabancası kullanılmalıdır. Standart ısı tabancaları bu boyuttaki muflar için kesinlikle yetersizdir.
Büzüşme işlemi ne kadar sürer?
2000W ısı tabancasıyla bile 4-6 dakika arasında bir süre gerektirir. Eşit ısıtma için mufun etrafında sürekli dönülmesi gereklidir.
Montaj için kaç kişi gereklidir?
Bu kalınlıktaki bir mufun montajı için en az iki kişinin birlikte çalışması önerilir. Bir kişi kabloları tutarken diğeri ısıtma yapmalıdır.
Neden faz ve nötr kabloları farklı kesitlerdedir?
Trifaze sistemlerde nötr hattından geçen akım genellikle faz hatlarından daha azdır, bu nedenle nötr kesiti daha küçük olabilir.
Bu muf toprak altı uygulamalarda kullanılabilir mi?
Su geçirmez özelliği olsa da, doğrudan toprak altı için ek koruma gerekir. Yeraltı uygulamaları için özel reçine dolgulu muflar önerilir.
Bu mufla monofaze bağlantı yapılabilir mi?
Teknik olarak mümkündür ancak ekonomik ve pratik değildir. Tek faz için daha küçük ve uygun fiyatlı muflar tercih edilmelidir.
Alüminyum kablolarda kullanılabilir mi?
Bakır kablolar için tasarlanmıştır. Alüminyum kablolarda galvanik korozyon riski oluşabilir. Alüminyum için özel tasarlanmış muflar kullanılmalıdır.
