3 Pin 5.08mm Geçmeli 180C Takım Klemens

3 Pin 5.08mm Geçmeli 180C Takım Klemens

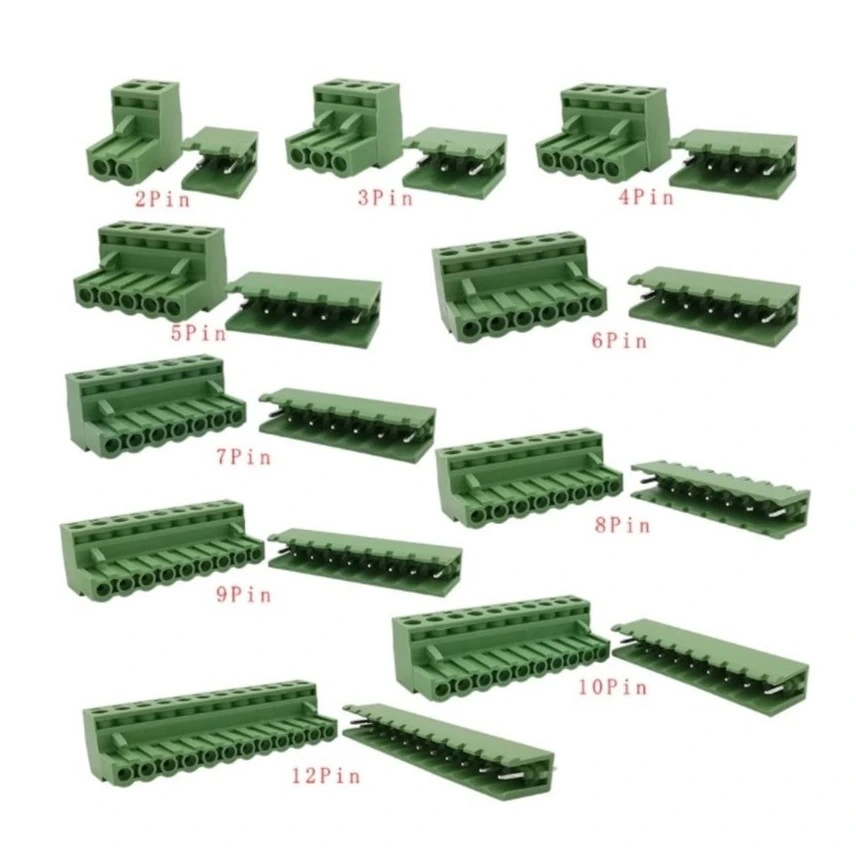

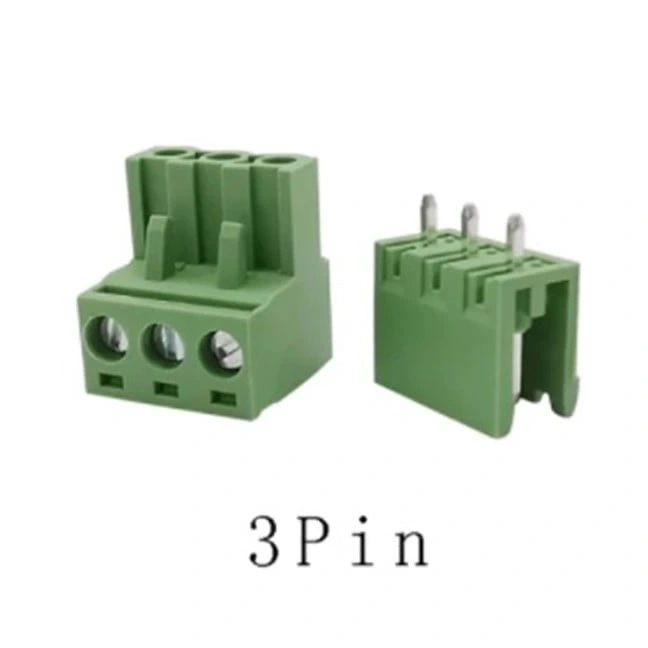

3 Pin 5.08mm Geçmeli 180C Takım Klemens, elektronik devreler ve PCB kartları için tasarlanmış, yüksek akım taşıma kapasitesine sahip çok kanallı bir bağlantı elemanıdır.

180 derece düz formatta üretilen bu klemens, PCB'den dik olarak çıkan kablo bağlantıları sağlar. 5.08mm pin aralığı, yüksek akım gerektiren uygulamalar için ideal olup, kalın kesitli kabloların kullanımına olanak tanır.

Bu klemens takımı, 12 adet pini ile çoklu güç ve sinyal bağlantıları için mükemmel bir çözümdür. PCB üzerine lehimlenen erkek header ve kablo bağlantılarının yapıldığı vidalı dişi soket bileşenlerinden oluşur. Yeşil renkli alev geciktirici plastik gövdesi ile güvenli kullanım sağlarken, vidalı terminal yapısı kabloların güvenli şekilde sabitlenmesine olanak tanır.

15A akım taşıma kapasitesi sunan geçmeli klemens, güç dağıtım sistemleri, motor kontrol devreleri ve yüksek akım gerektiren diğer çoklu bağlantı uygulamaları için idealdir. Endüstriyel standartlara uygun üretilen bu bağlantı elemanı, 24-12 AWG (0.2-2.5mm²) aralığındaki kablo kesitlerini destekler ve -40°C ile +105°C arasındaki çalışma sıcaklığı ile zorlu koşullarda güvenilir performans sunar.

On iki pin içeren bu 5.08mm pin aralıklı klemens, çok kanallı güç dağıtımı, çoklu motor kontrol devreleri veya karmaşık sensör bağlantıları için idealdir. Geçmeli yapısı, sistemlerin modüler tasarlanmasına ve bakım sırasında hızlı sökülüp takılabilmesine olanak tanır. Geniş terminal aralığı sayesinde, yan yana duran terminaller arasında elektriksel yalıtım güvenliği sağlanır ve yüksek voltaj uygulamalarında bile güvenle kullanılabilir.

Teknik Özellikler

3 Pin 5.08mm Geçmeli 180C Takım Klemens'in detaylı teknik özellikleri aşağıda listelenmiştir.

• Ürün Tipi: Geçmeli Takım Klemens (PCB Terminali).
• Pin Sayısı: 3 Pin,
• Pin Aralığı: 5.08mm
• Montaj Tipi: 180 Derece (Düz)
• Bağlantı Şekli: Vidalı Terminal
• Yapı: Takım (Erkek PCB Header + Dişi Soket)
• Renk: Yeşil
• Malzeme: UL94V-0 Sınıfı Alev Geciktirici Plastik
• Maks. Akım: 15A (her pin için)
• Maks. Voltaj: 300V AC/DC
• Kontak Direnci: ≤15mΩ
• İzolasyon Direnci: ≥1000MΩ (500V DC'de)
• Dayanma Voltajı: 2000V AC/dakika
• Kullanılabilir Kablo Kesiti: 24-12 AWG (0.2-2.5mm²)
• Çalışma Sıcaklığı: -40°C ile +105°C arası
• Soket Boyutu (Yaklaşık): 62mm × 10mm × 18mm (L×W×H)
• Header Boyutu (Yaklaşık): 62mm × 10mm × 8.5mm (L×W×H)
• PCB Pin Kalınlığı: 0.8mm
• Vida Başı Tipi: Düz (Slotted)
• Lehimleme Profili: Reflow ve elle lehimlemeye uygun
• Sıyırma Uzunluğu: 7-8mm
• Kilitleme Mekanizması: Yok (Standart Geçmeli Tip)
• Pin Malzemesi: Pirinç, Kalay Kaplama
• Kontak Malzemesi: Bakır Alaşım, Kalay Kaplama
• Çıkartma Kuvveti: Yaklaşık 8N (Pin Başına)
• Takma Kuvveti: Yaklaşık 7.5N (Pin Başına)
• PCB Delik Çapı: 1.3mm
• RoHS Uyumluluğu: Evet
• Toplam Genişlik: 60.96mm (3 Pin × 5.08mm)
• Pin Dizilimi: Tek Sıra

Kullanım Alanları

3 Pin 5.08mm Geçmeli 180C Takım Klemens'in kullanılabileceği çeşitli alanlar ve uygulamalar.

Çoklu Güç Bağlantıları

• Güç dağıtım kartları
• Çoklu DC güç kaynağı çıkışları
• Batarya yönetim sistemleri
• UPS sistemleri
• LED aydınlatma kontrol panoları

Motor Kontrol Sistemleri

• Çok eksenli step motor sürücüleri
• CNC kontrol kartları
• Çoklu DC motor kontrol devreleri
• Servo motor kontrol panoları
• Robot kontrol sistemleri

Endüstriyel Otomasyon

• PLC giriş/çıkış modülleri
• Sensör toplama panelleri
• Endüstriyel kontrol panoları
• Veri toplama sistemleri
• İşlem kontrol üniteleri

Avantajlar ve Özellikler

3 Pin 5.08mm Geçmeli 180C Takım Klemens'in sağladığı avantajlar ve çözümler.

• Çok Kanallı Bağlantı: 3 Pin ile kompakt çoklu bağlantı imkanı
• Yüksek Akım Kapasitesi: 15A ile güç uygulamalarına uygun
• Kolay Montaj/Demontaj: Geçmeli yapı ile hızlı servis imkanı
• Dayanıklı Yapı: UL94V-0 sınıfı alev geciktirici plastik gövde
• Düşük Kontak Direnci: ≤15mΩ ile minimum güç kaybı
• Geniş Kablo Aralığı: 24-12 AWG arası kablo kesitleri kullanılabilir
• Endüstriyel Standart: 5.08mm pin aralığı yaygın kullanılır
• Güvenli Bağlantı: Vidalı terminal ile kabloları sıkıca sabitler
• Geniş Sıcaklık Aralığı: -40°C ile +105°C arası çalışabilir
• Yüksek İzolasyon: 2000V dayanım ile güvenli çalışma

Montaj ve Kullanım Rehberi

3 Pin 5.08mm Geçmeli 180C Takım Klemens'in doğru montajı ve kullanımı için rehber bilgiler.

PCB Montaj Adımları:

• PCB Tasarımı: 5.08mm aralıklı, 1.3mm çaplı delikler kullanın
• Mekanik Dayanım: PCB'de klemens altına destek delikleri ekleyin
• Yerleştirme: Erkek header'ı PCB üzerindeki deliklere düzgünce yerleştirin
• Sabitleme: İlk olarak köşe pinleri lehimleyerek yerleşimi sabitleyin
• Lehimleme: Tüm pinleri düzgün ve yeterli lehim ile PCB'ye bağlayın
• Kontrol: Lehim sonrası soğuk lehim ve kısa devre kontrolü yapın

Kablo Bağlantısı:

• Kablo Hazırlığı: 7-8mm uzunluğunda kablo uçlarını sıyırın
• Organize Etme: Kabloları pin sırasına göre etiketleyin
• Terminal Açma: Dişi soketin vidalarını yeterince gevşetin
• Yerleştirme: Sıyrılmış kablo uçlarını terminallere tam olarak yerleştirin
• Sabitleme: Vidaları sıkarak kabloları sabitleyin (aşırı sıkmayın)
• Sistematik İlerleme: Terminalleri sırayla bağlayarak karışıklık riskini azaltın
• Kontrol: Bağlantıları gözden geçirin ve kabloları hafifçe çekerek sağlamlığını test edin
• Soket Montajı: Tüm kablo bağlantıları tamamlandıktan sonra dişi soketi erkek header'a takın

Sorun Giderme ve İpuçları

3 Pin 5.08mm Geçmeli 180C Takım Klemens kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Eğilmiş Pinler: Pense ile pinleri düzeltin, gerekirse erkek header'ı değiştirin.
• Parsiyel Bağlantı: Dişi soket tam oturmuyorsa tüm pinlerin hizalı olduğundan emin olun.
• PCB'den Kopma: Daha fazla ve daha kaliteli lehim kullanın, PCB üzerinde ek destek sağlayın.
• Gevşek Kablo Bağlantısı: Terminal vidalarını kontrol edin, uygun kesitli kablo kullanın.
• Aşırı Isınma: Terminal bağlantılarını gevşetin ve yeniden sıkın, uygun kablo kesiti kullandığınızdan emin olun.

Verimli Kullanım İpuçları

• Kablo organizasyonu için renkli kablolar veya numaralandırılmış kablo etiketleri kullanın
• Klemensin altında PCB'de geniş bakır alanlar oluşturarak akım taşıma kapasitesini artırın
• Sürekli sökülüp takılan uygulamalarda erkek pinleri düzenli olarak kontrol edin
• Çok damarlı kablolar için ferrül (kablo yüksüğü) kullanarak güvenli bağlantı sağlayın
• Yoğun titreşimli ortamlarda vida sabitleyici uygulayarak bağlantıların gevşemesini önleyin
• Terminallere bağlantı yaparken kısa devre önleyici izolasyon bandı ile ek güvenlik sağlayın

Paket İçeriği

• 3 Pin 5.08mm Geçmeli 180C Takım Klemens
