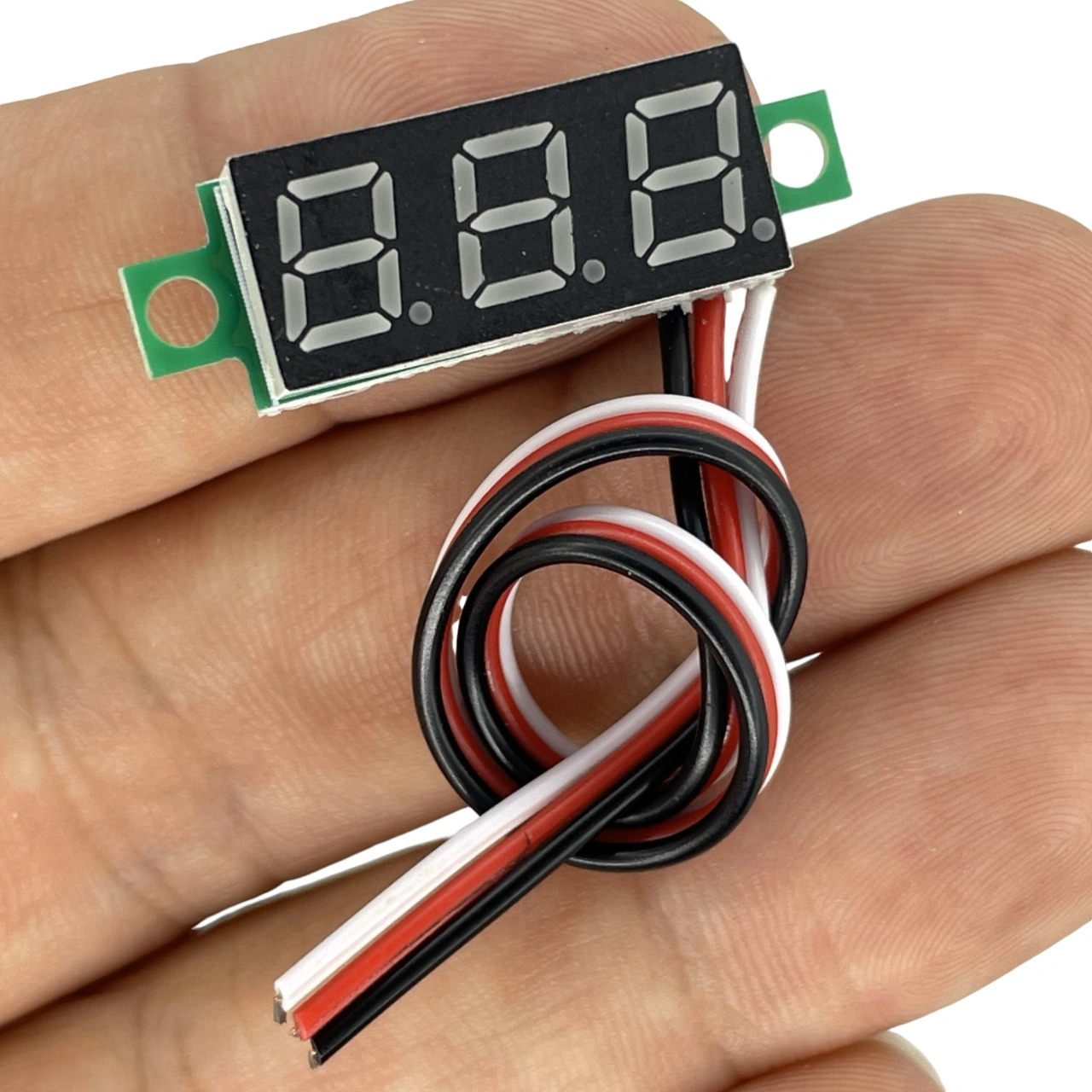

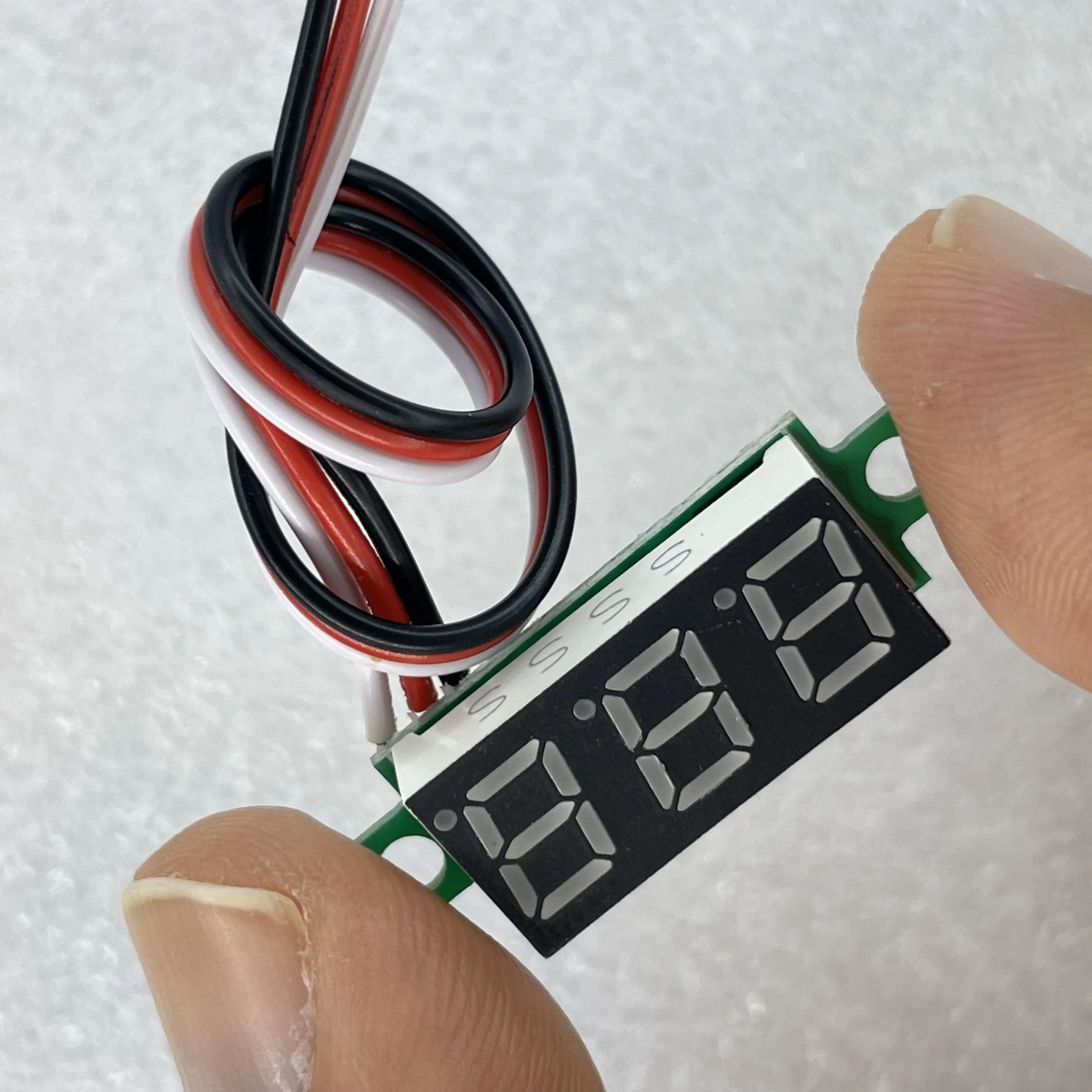

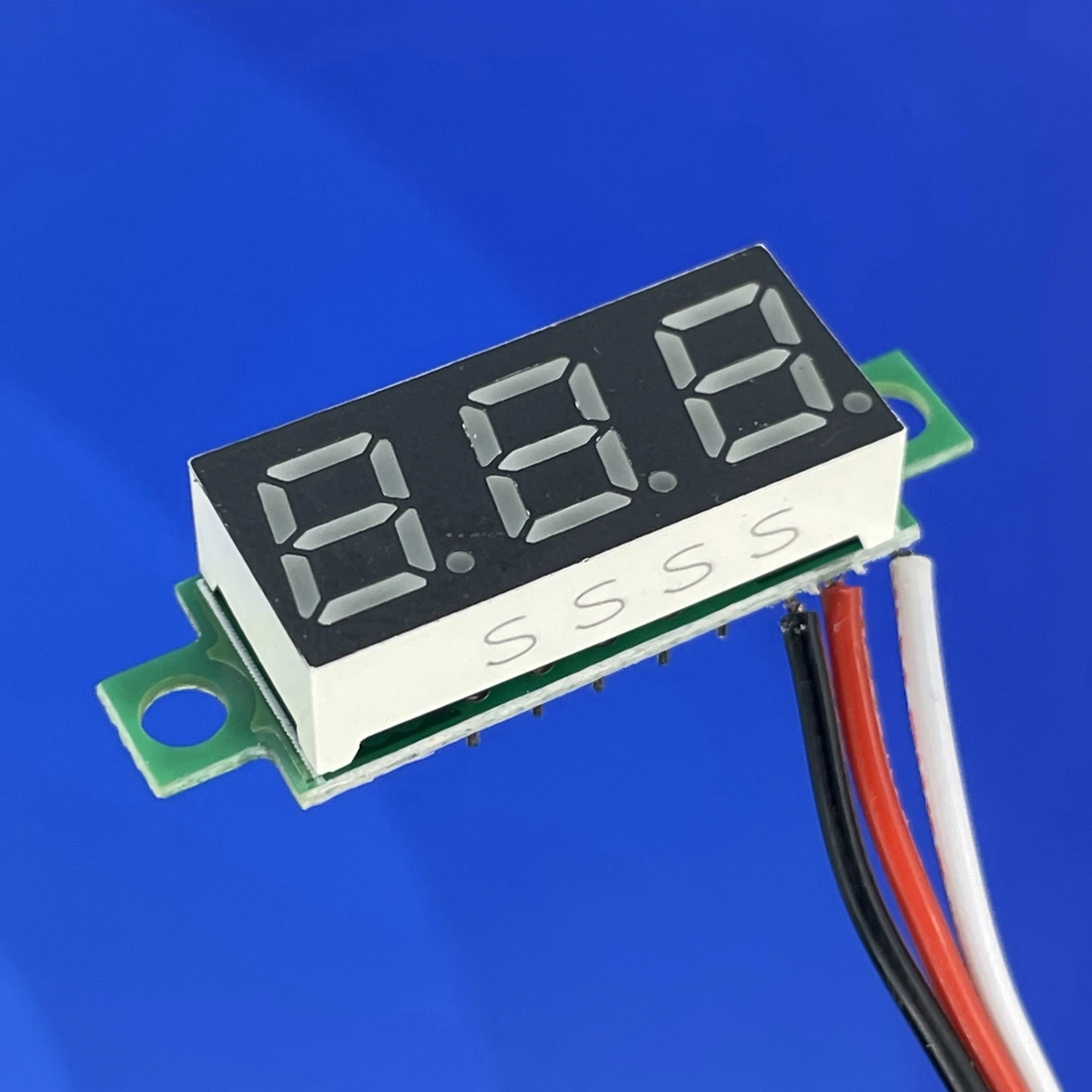

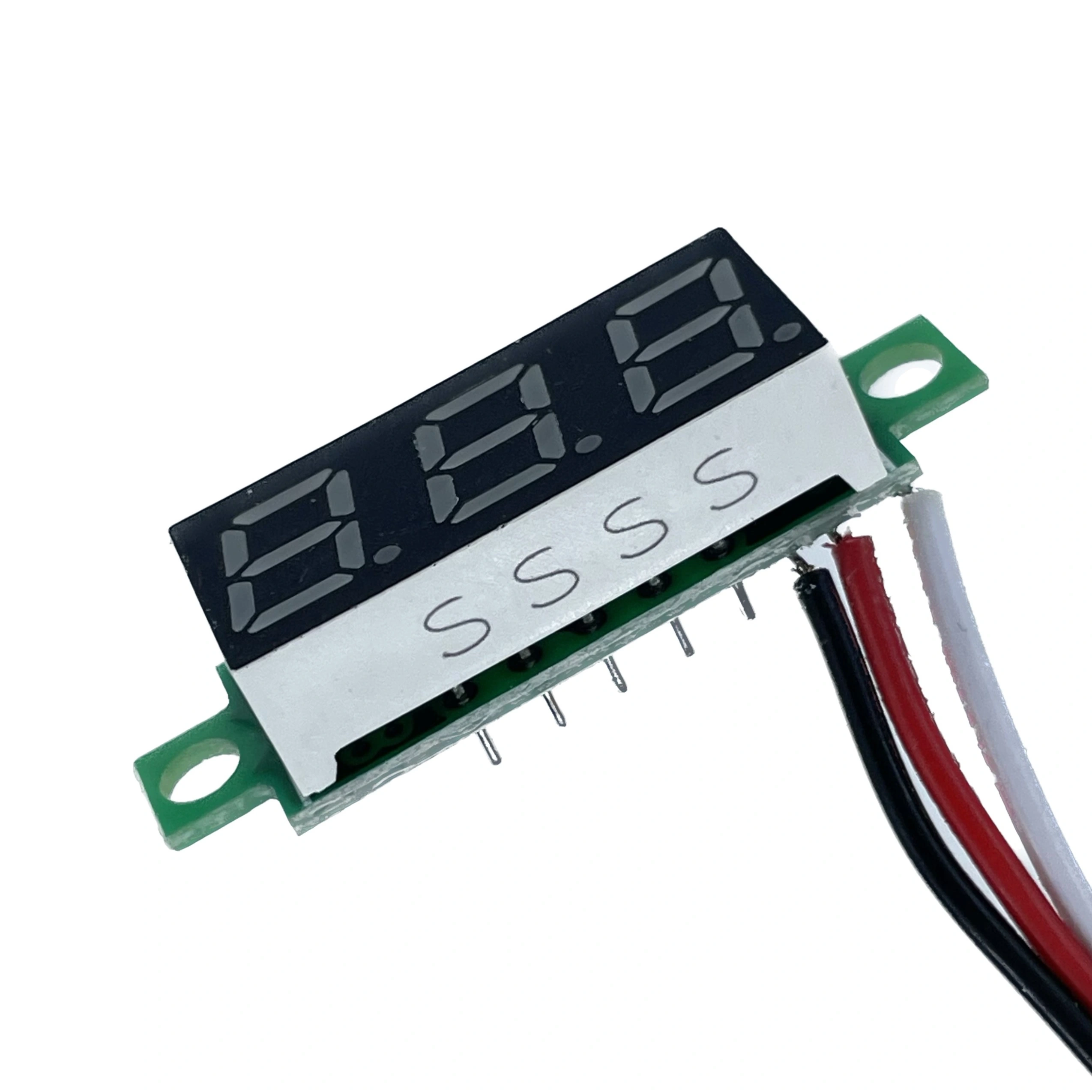

3 Kablo Mini Dijital Voltmetre 0.28inch 0-100V DC
3 Kablo Mini Dijital Voltmetre, elektronik projelerde ve DC güç kaynaklarında voltaj değerlerini izlemek için tasarlanmış ultra kompakt bir ölçüm cihazıdır. Sadece 0.28 inç (yaklaşık 7.1mm) boyutundaki LED ekranı ile minimum alan kaplayarak 0-100V DC aralığındaki gerilim değerlerini net bir şekilde gösterir, böylece sınırlı alanlarda bile kolay izleme imkanı sunar.
Parlak LED ekranı ve küçük boyutlu tasarımı ile öne çıkan bu ölçüm ve test aletleri ürünü, farklı renk seçenekleri ile projelerinize uygun görsel uyum sağlar. Basit üç kablolu bağlantı sistemi sayesinde kolay kurulum imkanı tanıyan bu mini voltmetre, güç kaynakları, akü izleme sistemleri, elektrikli araçlar ve çeşitli elektronik hobi projelerinde kullanılabilir.
Elektronik projelerde yaygın olarak tercih edilen bir voltmetre ampermetre türü olan bu mini ölçüm cihazı, düşük güç tüketimi, yüksek hassasiyet ve kolay entegrasyon özellikleriyle öne çıkar. Arduino, gömülü sistemler ve DIY elektronik projeleri için ideal olan bu cihaz, DC güç değerlerini gerçek zamanlı olarak izlemek isteyenler için mükemmel bir çözümdür.
Teknik Özellikler
3 Kablo Mini Dijital Voltmetre 0.28inch 0-100V DC'nin detaylı teknik özellikleri aşağıda listelenmiştir.
- Ekran Boyutu: 0.28 inç (yaklaşık 7.1mm)
- Ekran Tipi: LED dijital gösterge
- Ölçüm Aralığı: 0-100V DC
- Çözünürlük: 0.1V
- Hassasiyet: ±0.1V
- Yenileme Hızı: Yaklaşık 500ms

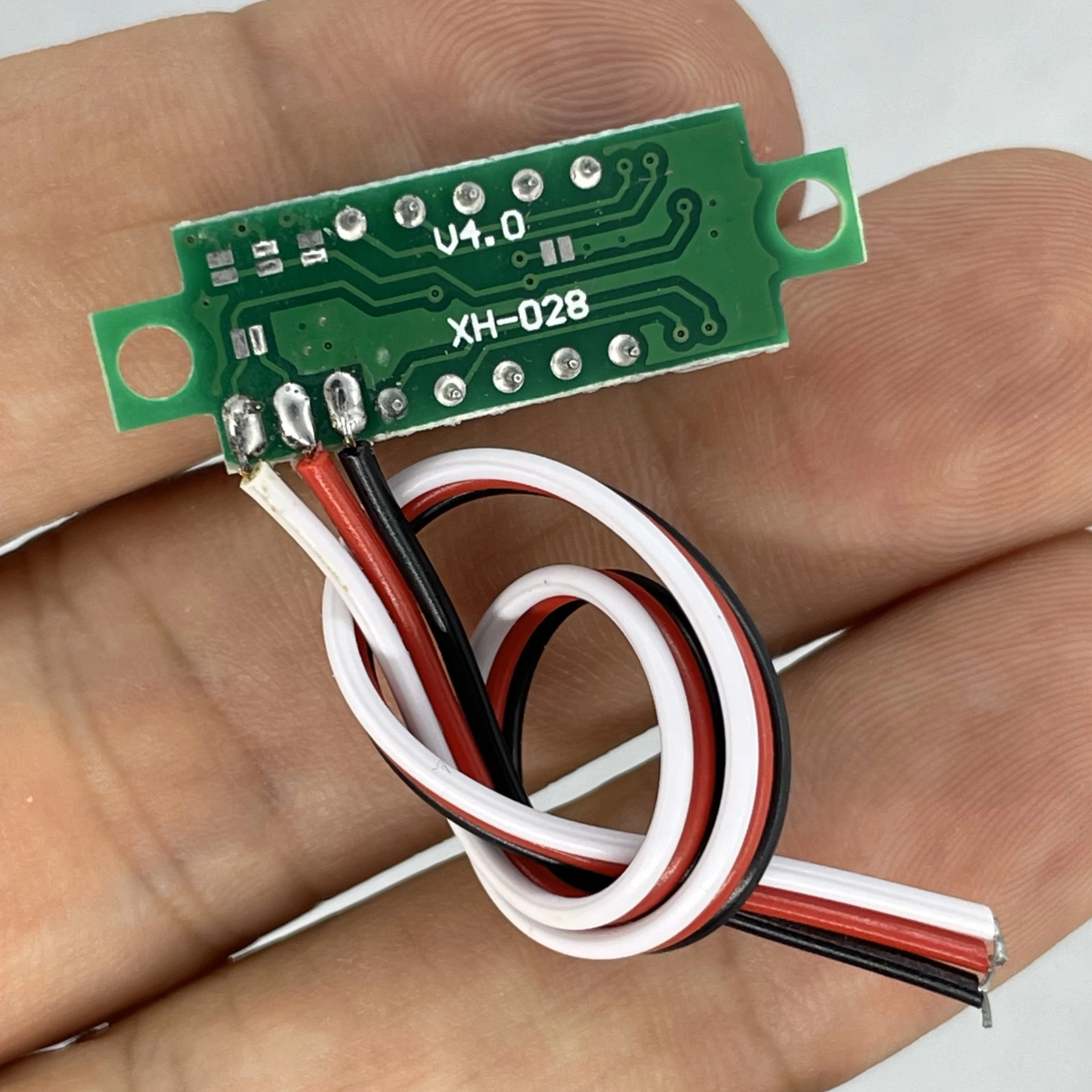

- Bağlantı Tipi: 3 kablolu (Kırmızı:VCC, Siyah:GND, Sarı:Sinyal)
- Çalışma Gerilimi: 4.5V-30V DC
- Güç Tüketimi:< 20mA
- Çalışma Sıcaklığı: -10°C ile +65°C arası

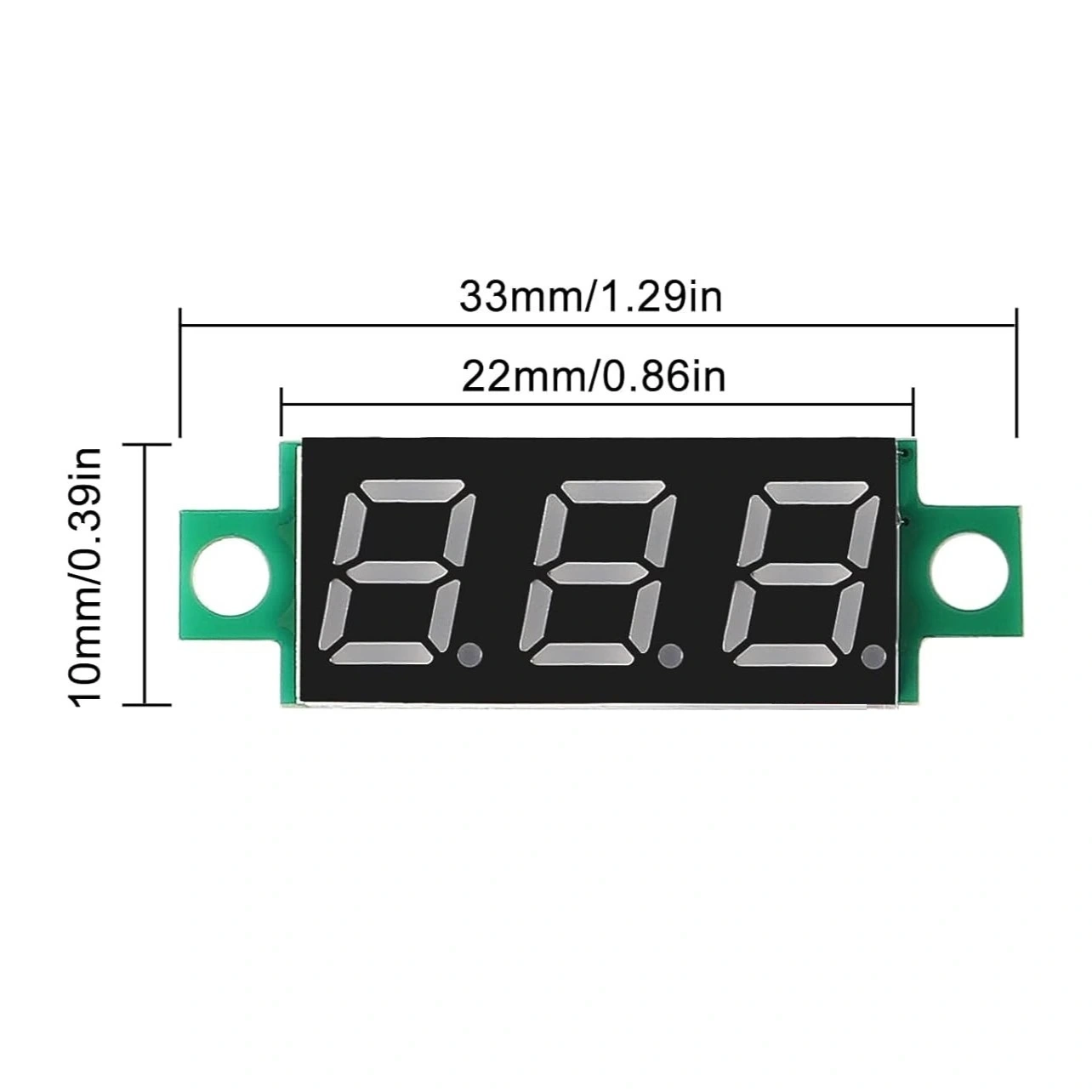

- PCB Boyutları: Yaklaşık 22 x 11 x 11mm
- Montaj Deliği Çapı: Yaklaşık 2.2mm
- Kablo Uzunluğu: Yaklaşık 15cm
- Ekran Renk Seçenekleri: Kırmızı/Mavi/Yeşil/Sarı (ürüne göre değişebilir)
- Ağırlık: Yaklaşık 5 gram
- Menşei: Çin.
Kullanım Alanları
3 Kablo Mini Dijital Voltmetre 0.28inch 0-100V DC'nin kullanılabileceği çeşitli alanlar ve uygulama örnekleri.
Elektronik Hobi Projeleri
- Arduino ve mikrodenetleyici projeleri
- DIY güç kaynakları
- LED sürücü devreleri
- Elektronik oyuncaklar
- Hobi robotları
Akü ve Batarya İzleme
- Lipo/Li-ion batarya monitörleri
- Araç aküsü izleme
- Güneş enerjisi sistemleri
- Powerbank seviye göstergesi
- UPS izleme sistemleri
Taşıt Elektroniği
- Araç içi voltaj izleme
- Motosiklet modifikasyonları
- Tekne elektrik sistemleri
- RC araç ve drone batarya izleme
- Karavan elektrik sistemleri
Endüstriyel ve Ticari Uygulamalar
- Küçük elektrikli cihazlar
- DC güç adapatörleri
- Test ekipmanları
- Laboratuvar güç kaynakları
- Mobil şarj istasyonları
Avantajlar ve Özellikler
3 Kablo Mini Dijital Voltmetre 0.28inch 0-100V DC'nin sağladığı avantajlar ve çözümler.
- Ultra Kompakt Boyut: Minimum alan gereksinimiyle her yere sığar
- Geniş Ölçüm Aralığı: 0-100V DC voltaj aralığı
- Kolay Entegrasyon: Sadece üç kablo ile basit bağlantı
- Düşük Güç Tüketimi: 20mA altında enerji kullanımı
- Parlak LED Ekran: Uzak mesafeden bile okunabilirlik
- Güç Kaynağından Besleme: Harici besleme gerektirmez
- Yüksek Hassasiyet: ±0.1V doğruluk ile güvenilir ölçüm
- Dayanıklı Yapı: PCB üzerine monteli komponentler
- Çeşitli Renk Seçenekleri: Projelerinize uygun görsel uyum
- Ekonomik Çözüm: Uygun fiyatla voltaj izleme imkanı
Kurulum ve Bağlantı Rehberi
3 Kablo Mini Dijital Voltmetre 0.28inch 0-100V DC'nin doğru kurulumu ve bağlantısı hakkında bilgiler.
İpucu: Kırmızı kablo (VCC), sarı kablo (Sinyal) genellikle aynı noktaya bağlanır.
Temel bağlantı adımları:
- Kablo Tanımlaması: Kırmızı (VCC), Siyah (GND), Sarı (Sinyal) kablolarını belirleyin
- Besleme Bağlantısı: Kırmızı kabloyu 4.5V-30V arası güç kaynağının pozitif ucuna bağlayın
- Toprak Bağlantısı: Siyah kabloyu güç kaynağının negatif (GND) ucuna bağlayın
- Ölçüm Bağlantısı: Sarı kabloyu ölçülecek voltajın pozitif ucuna bağlayın
- Montaj: PCB üzerindeki deliklerden veya çift taraflı bant ile cihazı sabitleyin
- Çalışma Kontrolü: Bağlantıları tamamladıktan sonra ekrandaki değeri kontrol edin
Farklı uygulama senaryoları:
- Doğrudan Batarya İzleme: Tüm kabloları bataryaya paralel bağlayın (sarı ve kırmızı pozitife, siyah negatife)
- Farklı Voltaj İzleme: Kırmızı kabloyu sabit bir güç kaynağına, sarı kabloyu ölçüm noktasına bağlayın
- Arduino İle Kullanım: Kırmızı ve siyah kabloları Arduino'nun 5V ve GND pinlerine, sarı kabloyu ölçüm noktasına bağlayın
- Ayarlanabilir Güç Kaynağı: Sarı kabloyu güç kaynağının çıkışına bağlayarak anlık voltaj değerini izleyin
- Gömülü Sistem Entegrasyonu: PCB'yi doğrudan ana devre üzerine monte ederek kompakt bir izleme sistemi oluşturun
Sorun Giderme ve Bakım
3 Kablo Mini Dijital Voltmetre 0.28inch 0-100V DC kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.
Yaygın Sorunlar ve Çözümleri
- Ekran Açılmıyor: Besleme voltajını kontrol edin, en az 4.5V olmalıdır
- Yanlış Okuma: Bağlantıları ve kablo polaritesini kontrol edin
- Kararsız Değerler: Güç kaynağı dalgalanmasını kontrol edin, filtreleme kapasitörü ekleyin
- Ekranda "1" Görünüyor: Ölçüm aralığı dışında voltaj olabilir, kontrol edin
- Düşük Parlaklık: Besleme voltajını yükselterek ekran parlaklığını artırabilirsiniz
Bakım İpuçları
- Elektronik devre üzerinde toz ve nem birikimini önleyin
- Kablo bağlantılarının sağlamlığını düzenli kontrol edin
- Cihazı aşırı sıcak ortamlardan uzak tutun
- Ekran yüzeyini yumuşak, kuru bir bezle temizleyin
- Uzun süre kullanılmayacaksa güç bağlantısını kesin
Paket İçeriği
İlgili Ürün Kategorilerimiz
Elektronik projelere ve endüstriyel uygulamalara yönelik hassas ölçüm yapabileceğiniz profesyonel cihazlar.
Ürünleri İncele →Elektrik sistemlerini izlemek için gerekli panel tipi ve portatif voltmetreler, ampermetreler ve kombine ölçüm cihazları.
Ürünleri İncele →
Neden Voltaj.Net'ten Almalısınız?
Voltaj.Net, elektronik komponentler ve ölçüm ekipmanları konusunda Türkiye'nin güvenilir tedarikçisidir.
- Kalite Güvencesi: Orijinal ve güvenilir ürünler
- Teknik Destek: Uzman ekip ile çözüm ve danışmanlık
- Hızlı Teslimat: Stoktan hızlı gönderim imkanı
- Geniş Ürün Yelpazesi: Projeleriniz için gerekli tüm malzemeler
- Uygun Fiyatlar: Rekabetçi fiyatlarla kaliteli ürünler
- Güvenilir Alışveriş: Kolay sipariş ve güvenli ödeme seçenekleri
Ürün Hakkında Sıkça Sorulan Sorular
Üç kablonun tam olarak bağlantısı nasıl yapılır?
Kırmızı (VCC) besleme pozitifine, siyah (GND) besleme negatifine, sarı (Sinyal) ölçülecek voltajın pozitif ucuna bağlanır.
Bu voltmetre aküyü izlemek için nasıl kullanılır?
Kırmızı ve sarı kabloları akünün pozitif terminaline, siyah kabloyu negatif terminaline bağlamanız yeterlidir.
Ölçüm aralığı dışında kullanılırsa ne olur?
100V üzerindeki voltajlarda ölçüm doğruluğu kaybedilir ve cihaz zarar görebilir. Aşırı voltajlardan cihazı korumanız gerekir.
Ekran parlaklığı ayarlanabilir mi?
Hayır, doğrudan ayarlanabilen bir parlaklık kontrolü yoktur. Besleme voltajını artırmak parlaklığı bir miktar yükseltebilir.
Arduino projelerinde nasıl kullanabilirim?
Kırmızı kabloyu Arduino'nun 5V pinine, siyah kabloyu GND'ye bağlayın. Sarı kablo ile istediğiniz voltajı ölçebilirsiniz.
Voltmetre DC ve AC voltajı ölçebilir mi?
Hayır, sadece DC voltajı ölçebilir. AC voltaj ölçümü için tasarlanmamıştır ve AC'de kullanılırsa hatalı okuma yapar veya zarar görebilir.
Minimum çalışma gerilimi nedir?
Voltmetrenin çalışması için minimum 4.5V besleme gerilimi gereklidir. Bunun altındaki voltajlarda ekran açılmayabilir veya hatalı çalışabilir.
Su geçirmez veya toz geçirmez midir?
Hayır, açık devre yapısına sahiptir, su veya toz geçirmez değildir. Dış ortam kullanımı için ek koruma gerektirir.
