2S 3A BMS 7.4V 18650 Lityum Pil Koruma Devresi

2S 3A BMS 7.4V 18650 Lityum Pil Koruma Devresi

2S 3A 7.4V 18650 BMS Lityum Pil Akü Koruma Kartı, lityum iyon veya lityum polimer 18650 piller için kullanılan bir batarya koruma kartıdır. Bu modül, bir 2 hücreli (2S) seri bağlantılı batarya paketini korumak ve dengelemek için tasarlanmıştır.

Lityum pil paketleriniz için güvenilir ve ultra kompakt bir koruma çözümü arıyorsanız, 2S 3A BMS (Battery Management System) tam ihtiyacınıza cevap verecektir. Bu nano boyutlu ve fonksiyonel koruma devresi, 2 hücreli (2S) lityum pil paketlerini güvenle yönetmenizi sağlar.

Aşırı şarj, aşırı deşarj, kısa devre ve aşırı akım korumaları sayesinde değerli bataryalarınızı korur ve ömrünü uzatır. 3A sürekli akım değeri ile ultra düşük güçteki elektronik projeler ve nano uygulamalar için idealdir.

Hücre dengeleme özelliği ile pil paketindeki tüm hücrelerin eşit şarj seviyesinde kalmasını sağlayarak, maksimum performans ve uzun ömür sunar. Giyilebilir elektronikten mikro IoT cihazlarına, mini Arduino projelerinden taşınabilir sensörlere kadar birçok ultra kompakt uygulamada güvenle kullanılabilir.

2S 3A BMS'in Avantajları

2S 3A BMS, lityum pil paketleriniz için çeşitli önemli avantajlar sunar. Kapsamlı koruma özellikleri, pillerin hasar görmesini önler ve sistem güvenliğini artırır.

Nano boyutu, en dar alanlara bile sığabilecek bir tasarım sunar. Ultra kompakt elektronik projelerde bile kolaylıkla yer bulabilir ve minimum yer kaplayarak maksimum koruma sağlar.

Hücre dengeleme özelliği, pil paketindeki her iki hücrenin eşit şarj seviyesinde kalmasını sağlar. Bu, kapasite kaybını önler ve pil paketinin toplam ömrünü önemli ölçüde uzatır.

Çok düşük güç projeleri için optimum seviyede koruma sunar. 3A sürekli akım değeri, birçok mikro elektronik proje için yeterlidir, aynı zamanda ısınma ve güç kaybı risklerini en aza indirir.

Teknik Özellikler

• Model: 2S 3A BMS
• Uyumlu Pil Tipi: Li-ion, Li-Po (18650 ve diğer lityum piller)
• Hücre Konfigürasyonu: 2S (2 hücre seri bağlantı)
• Çalışma Voltajı: 6V-8.4V
• Şarj Kesme Voltajı: 4.25V±0.05V (hücre başına)
• Deşarj Kesme Voltajı: 2.8V±0.05V (hücre başına)
• Sürekli Deşarj Akımı: 3A
• Kısa Süreli Pik Akımı: 6A (≤ 10 saniye)
• Şarj Akımı: ≤ 3A
• Kısa Devre Koruması: Var
• Aşırı Şarj Koruması: Var
• Aşırı Deşarj Koruması: Var
• Aşırı Akım Koruması: Var
• Hücre Dengeleme: Pasif dengeleme, 20mA
• İç Direnç: < 45mΩ
• Statik Güç Tüketimi: < 8μA
• Boyutlar: Yaklaşık 25mm x 13mm x 2.5mm
• Çalışma Sıcaklığı: -20°C ila +60°C
• Bağlantı: P-, B-, C1, C2, B+, P+
• Montaj: Mikro PCB montaj delikleri
• Ağırlık: Yaklaşık 1.5g

Kullanım Avantajları

• Nano Boyut: Ultra kompakt tasarım ile en dar alanlara bile entegrasyon.
• Tam Koruma: Aşırı şarj, aşırı deşarj, kısa devre ve aşırı akıma karşı güvenlik.
• Hücre Dengeleme: İki hücrenin eşit şarj seviyesinde kalmasını sağlar.
• Ultra Düşük Güç Tüketimi: 8μA'den az beklemede güç tüketimi.
• Son Derece Hafif Yapı: Sadece 1.5g ağırlığıyla giyilebilir elektronik için ideal.
• Hassas Montaj: Mikro PCB montaj delikleri ile ultra ince projelere uyum.
• Çoklu Pil Uyumluluğu: Li-ion ve Li-Po piller ile çalışabilme.
• Otomatik Kurtarma: Koruma durumlarında otomatik olarak normale dönme.
• Geniş Sıcaklık Aralığı: -20°C ila +60°C çalışma sıcaklığı.
• Ekonomik Fiyat: Uygun maliyetle profesyonel koruma.

Fiyat-Performans Değerlendirmesi

2S 3A BMS, sunduğu kapsamlı koruma özellikleri ve uygun fiyatı ile mükemmel bir fiyat-performans dengesi sunar. Nano ölçekli projeler için gereken tüm koruma fonksiyonlarını içerir ve gereksiz maliyetlerden kaçınmanızı sağlar.

Değerli lityum pil paketlerinizi korumak için yapılan bu küçük yatırım, pillerin daha uzun ömürlü olmasını sağlayarak uzun vadede önemli tasarruf sağlar. Koruma olmadan kullanılan lityum pillerin hasar görmesi ve hatta yangın riski oluşturması mümkündür.

3A akım kapasitesi, çok düşük güçlü birçok uygulama için yeterlidir ve giyilebilir elektronik ve IoT projeleri için ideal bir çözüm sunar. Piyasadaki alternatif çözümlere kıyasla hem boyut hem de fiyat avantajı sunar.

İdeal Kullanım Alanları

• Giyilebilir Elektronik: E-tekstil, akıllı saatler ve takipler
• IoT Sensör Sistemleri: Ultra düşük güçlü sensör ağları
• Mini LED Projeleri: Mikro LED uygulamaları ve aksesuarlar
• Arduino Nano/Mini Projeleri: Ultra kompakt mikrodenetleyici uygulamaları
• Bluetooth Modüller: Düşük enerji tüketen BLE cihazları
• Medikal İzleme Cihazları: Taşınabilir mini sağlık monitörleri
• Kulaklık Aksesuar Projeleri: TWS kulaklık şarj kutuları
• Mikro Robotlar: Minyatür robot projeleri
• Mini Uzaktan Kumandalar: İnce RF kontrol cihazları
• Elektronik Eğitim Kitleri: Ultra küçük eğitim amaçlı devreler

Paket İçeriği

• 1 x 2S 3A BMS 7.4V 18650 Lityum Pil Koruma Devresi
• Not: Bağlantı kabloları dahil değildir, ayrıca temin edilmelidir.

Montaj ve Bağlantı İpuçları

2S 3A BMS'in doğru montajı ve bağlantısı, güvenli ve etkili çalışması için kritik öneme sahiptir. Nano boyutu nedeniyle montaj sırasında çok hassas çalışma ve ince aletler gerektirir.

2S BMS ile Nano Batarya Paketi Yapımı

2S 3A BMS kullanarak ultra kompakt bir lityum batarya paketi oluşturmak, giyilebilir elektronik ve IoT projeleriniz için ideal bir güç çözümü sağlar. Aşağıda, bu süreci basitleştiren adımlar bulunmaktadır.

Öncelikle aynı kapasitede ve tercihen aynı üreticiden lityum piller seçin. Ultra kompakt projeler için 16340, 14250 veya LiPo puch piller tercih edilebilir. Kapasite yerine boyut öncelikli ise, daha küçük pil seçenekleri tercih edilebilir.

Pilleri 2S yapılandırmasında düzenleyin. Bu, 2 pil grubunun seri bağlanması anlamına gelir. Her grup bir veya daha fazla paralel pil içerebilir (2S1P, 2S2P gibi). Nano projeler için genellikle 2S1P yapılandırma yeterlidir.

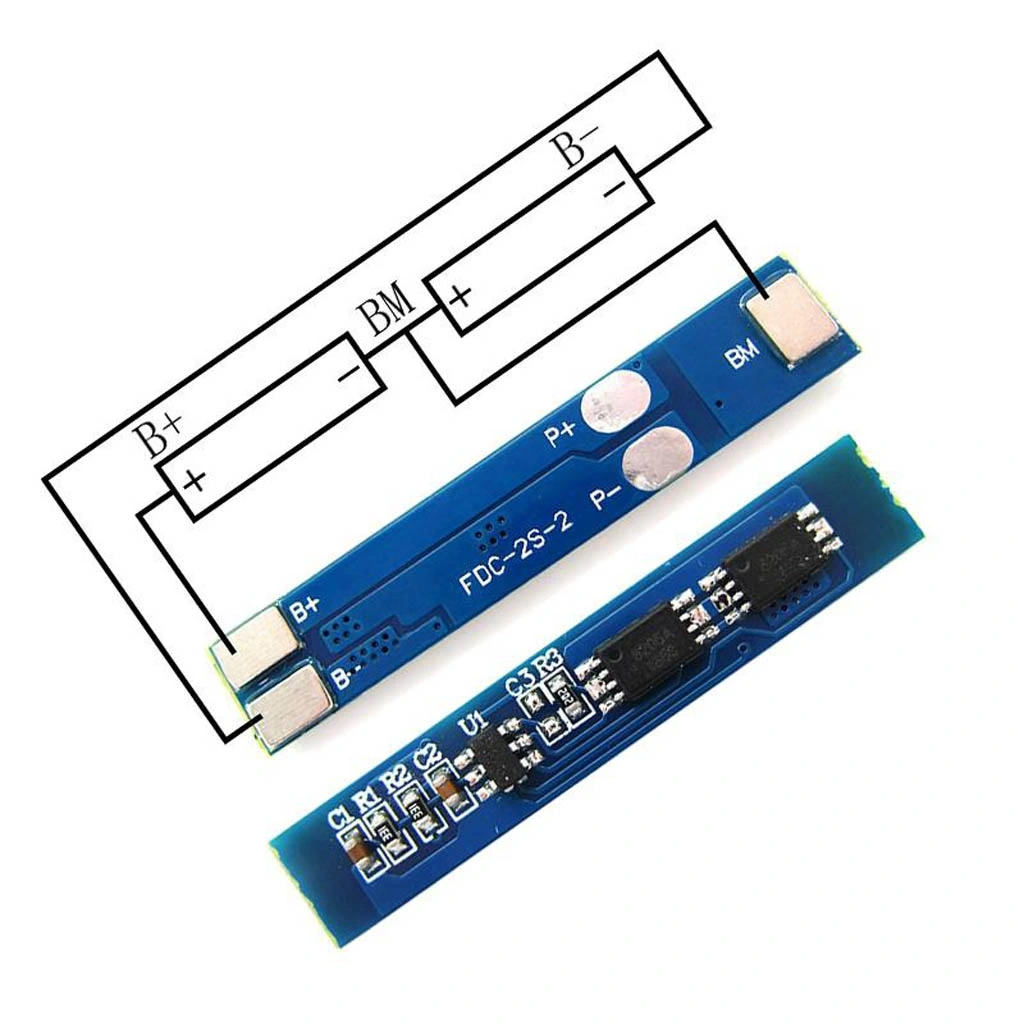

BMS'in B- terminalini batarya paketinin negatif ucuna bağlayın. Ardından, her hücre grubunun pozitif ucunu sırasıyla C1'den C2'ye bağlayın. C1 en düşük potansiyel, C2 ise en yüksek potansiyel olmalıdır.

Son olarak, BMS'in B+ terminalini batarya paketinin pozitif ucuna bağlayın. Nano boyutu nedeniyle, lehimleme işlemlerini son derece hassas bir şekilde gerçekleştirmek önemlidir. Çok ince yalıtım malzemeleri kullanarak bağlantıları izole edin.

BMS'in Çalışma Prensibi ve Özellikleri

BMS (Battery Management System), lityum pil paketlerinin güvenli ve verimli çalışması için tasarlanmış entegre bir elektronik sistemdir. 2S 3A BMS'in nasıl çalıştığını anlamak, kullanıcılara önemli avantajlar sağlar.

Aşırı şarj koruması, her bir hücreyi izleyerek voltajın 4.25V'u aşması durumunda şarj akımını keser. Bu, hücrelerin şişmesini ve potansiyel yangın riskini önler.

Aşırı deşarj koruması, herhangi bir hücrenin voltajı 2.8V'un altına düştüğünde devreyi keserek pillerin geri dönüşü olmayan hasardan korunmasını sağlar.

Aşırı akım koruması, çekilen akım 3A'i aştığında devreyi açarak hem pilleri hem de bağlı cihazları korur. Kısa devre durumunda ise BMS anında tepki vererek sistemi güvence altına alır.

Hücre dengeleme özelliği, şarj sırasında her iki hücrenin eşit voltaj seviyesine ulaşmasını sağlar. Yüksek voltajlı hücreden küçük bir akım (20mA) çekerek dengeleme işlemi yapar.
