2S 13A BMS 18650 Lityum Pil Şarj Koruma Devresi

2S 13A BMS 18650 Lityum Pil Şarj Koruma Devresi

Lityum pil paketleriniz için güvenilir ve kompakt bir koruma çözümü arıyorsanız, 2S 13A BMS (Battery Management System) tam ihtiyacınıza cevap verecektir. Bu fonksiyonel pil yönetim sistemi, 2S (7.4V) lityum pil gruplarınızı aşırı şarj, aşırı deşarj, aşırı akım ve kısa devre gibi tehlikeli durumlardan korur.

13A sürekli deşarj akımı kapasitesi ile orta güçteki elektronik projeleriniz, RC modeller ve LED aydınlatma sistemleriniz için ideal koruma sunar. Entegre hücre dengeleme özelliği, pil grubunuzdaki iki hücrenin de eşit şekilde şarj olmasını sağlayarak pil ömrünü uzatır.

Kompakt boyutu ve kolay entegre edilebilen tasarımı sayesinde DIY batarya paketleri, taşınabilir elektronik cihazlar, küçük robotik projeler, ses sistemleri ve daha birçok uygulama için mükemmel bir çözüm sunar.

2S 13A BMS'in Avantajları

2S 13A BMS Pil Şarj Koruma Devresi, lityum pil paketleriniz için çeşitli önemli avantajlar sunar. En belirgin faydası, 2 seri bağlı lityum hücre için kapsamlı koruma sağlayarak, değerli pil yatırımınızı güvence altına almasıdır.

13A sürekli deşarj akımı kapasitesi, çoğu elektronik ve hobi projesi için yeterlidir. Bu sayede orta güçlü LED sistemleri, RC modeller veya taşınabilir cihazlar için güvenli çalışma imkanı sağlar.

Entegre hücre dengeleme teknolojisi, pil paketi içindeki iki hücrenin de eşit şekilde şarj olmasını sağlayarak, kapasite kaybını ve erken hücre bozulmalarını önler. Bu özellik, lityum pil paketinizin ömrünü önemli ölçüde uzatır.

Kompakt boyutu, dar alanlara sığabilen tasarımı ve düşük enerji tüketimi ile projelere kolay entegrasyonu mümkün kılar. Ayrıca üst düzey güvenlik özellikleri ile hem pilleri hem de bağlı cihazları korur.

Teknik Özellikler

• BMS Tipi: 2S (2 Seri Hücre) Lityum Pil Koruma
• Çalışma Voltajı: 7.4V nominal (8.4V tam şarj)
• Sürekli Deşarj Akımı: 13A
• Anlık Pik Akımı: 25A (≤ 15 saniye)
• Şarj Kesme Voltajı: 4.25V±0.05V (her hücre için)
• Deşarj Kesme Voltajı: 2.5V±0.05V (her hücre için)
• Şarj Akımı: ≤ 8A
• Dengeleme Akımı: 50mA±10mA
• Dengeleme Aktivasyon Voltajı: 4.2V±0.05V
• Kısa Devre Koruması: Var
• Aşırı Şarj Koruması: Var
• Aşırı Deşarj Koruması: Var
• Aşırı Akım Koruması: Var
• İç Direnç: < 20mΩ
• Statik Güç Tüketimi: < 15μA

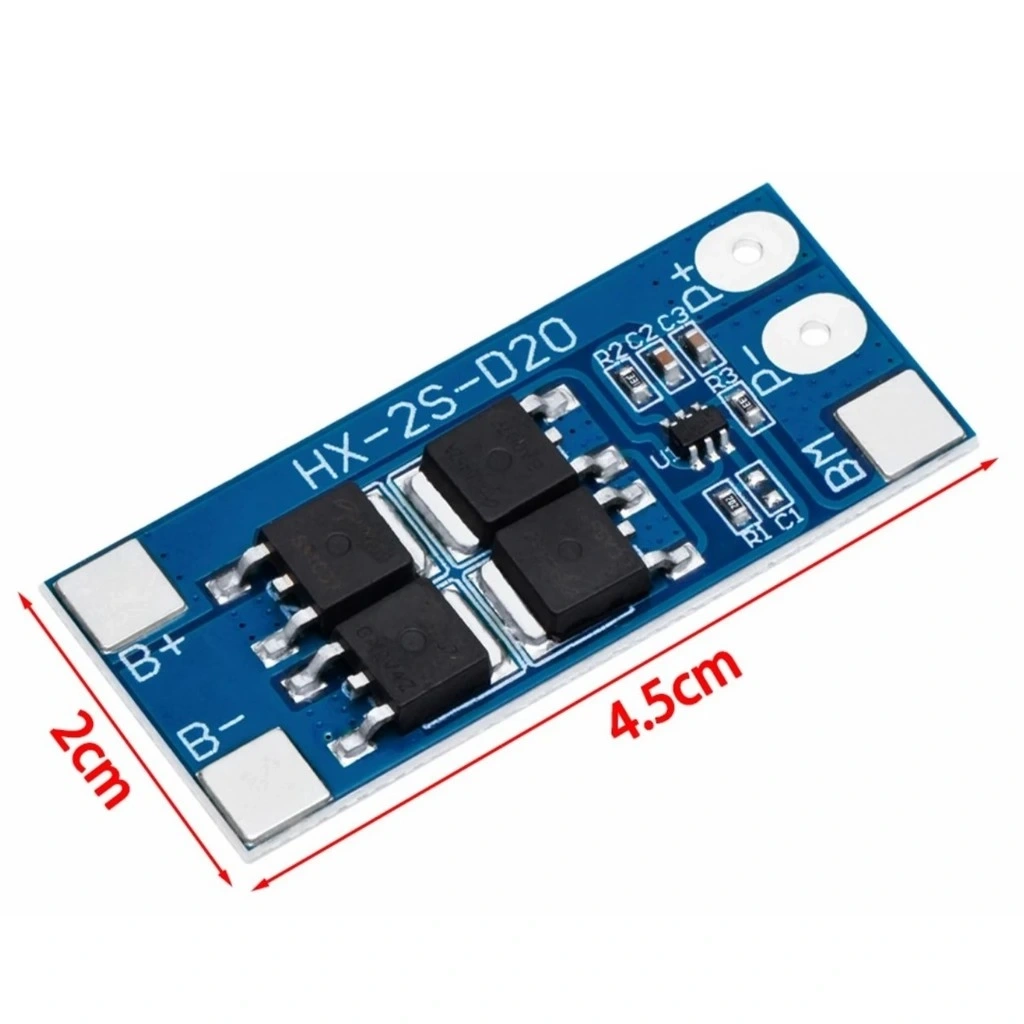

• Boyutlar: Yaklaşık 45mm x 25mm x 3.5mm
• PCB Malzemesi: FR4 çift katmanlı PCB
• Bağlantı Yapısı: B-, P-, C2, C1, B+
• Çalışma Sıcaklığı: -20°C ila +60°C
• Ağırlık: Yaklaşık 5g

Kullanım Avantajları

• Uygun Akım Kapasitesi: 13A sürekli deşarj akımı ile orta güçlü uygulamalara uygun.
• Entegre Hücre Dengeleme: Pil ömrünü uzatan aktif dengeleme sistemi.
• Çoklu Koruma: Aşırı şarj, aşırı deşarj, aşırı akım ve kısa devre koruması.
• Kolay Entegrasyon: Kompakt boyut ve standart bağlantılar.
• Düşük Güç Tüketimi: 15μA'den az beklemede güç tüketimi.
• Düşük İç Direnç: Yüksek verimlilik ve düşük ısınma.
• Güvenilir Performans: Kaliteli bileşenlerle profesyonel tasarım.
• Otomatik Kurtarma: Koruma durumlarında otomatik olarak normale dönme.
• Geniş Sıcaklık Aralığı: Zorlu ortamlarda çalışabilme kapasitesi.
• Ekonomik Fiyat: Yüksek performansa sahip uygun maliyetli çözüm.

Fiyat-Performans Değerlendirmesi

2S 13A BMS, sunduğu koruma özellikleri ve uygun fiyatı ile mükemmel bir fiyat-performans dengesi sunar. Piyasadaki benzer ürünlerle karşılaştırıldığında, bu BMS modeli rekabetçi fiyatıyla öne çıkarken profesyonel özellikleri standart olarak sunar.

Entegre hücre dengeleme özelliği, normalde daha pahalı modellerde bulunan bir özelliktir ve pil ömrünü önemli ölçüde uzatır. Bu sayede uzun vadede pil değişimi maliyetlerinden tasarruf sağlar.

13A sürekli deşarj akımı, birçok hobi projesi ve taşınabilir elektronik uygulama için yeterlidir. Daha yüksek akım kapasiteli BMS'ler daha yüksek fiyatlara satılırken, çoğu standart uygulama için bu model ideal bir seçimdir.

İdeal Kullanım Alanları

• RC Modeller: Küçük-orta boy RC araçlar ve drone'lar
• LED Aydınlatma Sistemleri: 7.4V ile çalışan LED projeleri
• DIY Batarya Paketleri: 7.4V (2S) özel batarya çözümleri
• Taşınabilir Ses Sistemleri: Hoparlörler ve küçük amplifikatörler
• Arduino/Raspberry Pi Projeleri: 7.4V güç gerektiren projeler
• Taşınabilir Güç Kaynakları: Orta kapasiteli powerbank'ler
• CCTV Kamera Sistemleri: Kablosuz güvenlik kameraları
• Hobi Robotik Projeleri: Küçük ve orta ölçekli robotlar
• Outdoor Ekipmanlar: Kamp lambaları ve taşınabilir cihazlar
• Telsiz ve İletişim Cihazları: Taşınabilir telsiz ve radyo sistemleri

Paket İçeriği

• 2S 13A BMS 18650 Lityum Pil Şarj Koruma Devresi
• Not: Bağlantı kabloları dahil değildir, ayrıca temin edilmelidir.

Montaj ve Bağlantı İpuçları

2S 13A BMS'in doğru montajı ve bağlantısı, güvenli ve verimli çalışması için kritik öneme sahiptir. Aşağıdaki ipuçları, BMS'inizden en iyi performansı almanızı sağlayacaktır.

2S Pil Paketi Yapılandırması

2S BMS kullanarak 18650 pillerden oluşan bir batarya paketi oluşturmak, birçok elektronik projesi için ideal bir güç çözümü sağlar. 2S yapılandırması, 7.4V nominal voltaj sunar ve bu voltaj seviyesi RC modeller, LED sistemleri ve birçok elektronik cihaz için uygundur.

2S1P (2 Seri 1 Paralel): Bu en temel yapılandırmadır. 2 adet 18650 pil seri bağlanarak 7.4V nominal voltaj elde edilir. Kapasite tek bir pilin kapasitesi kadardır (genellikle 2000-3500mAh). Kompakt uygulamalar için idealdir.

2S2P (2 Seri 2 Paralel): Bu yapılandırmada, her biri 2 pilden oluşan iki seri grup paralel bağlanır. Sonuçta yine 7.4V elde edilirken, kapasite iki katına çıkar (4000-7000mAh). Daha uzun çalışma süresi gerektiren projeler için idealdir.

2S3P ve üzeri: Daha yüksek kapasiteli batarya paketleri için, paralel grup sayısı artırılabilir. Önemli olan, BMS'in 13A akım kapasitesini aşmamaktır. Yüksek akım gerektiren uygulamalar için, daha yüksek akım kapasiteli bir BMS tercih edilmelidir.

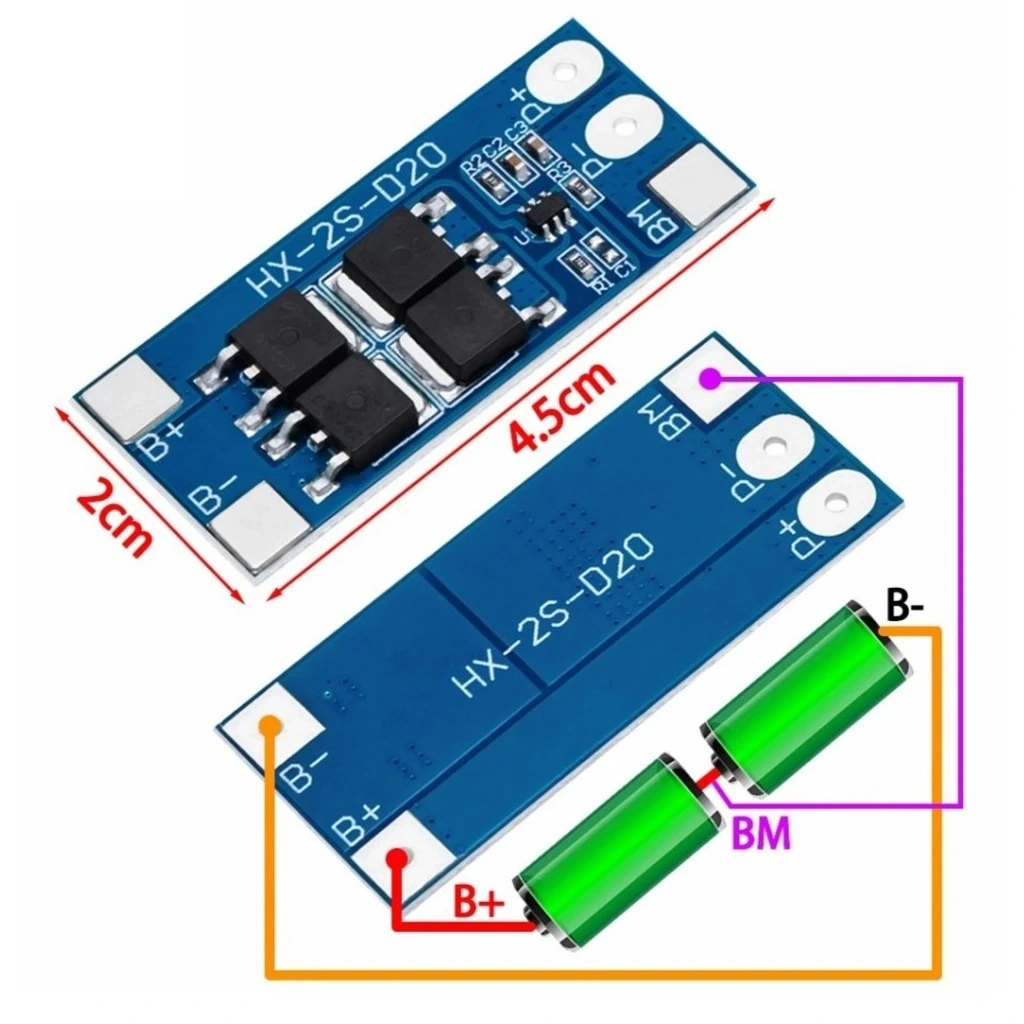

Her yapılandırmada, BMS'in dengeleme kablolarının doğru bağlanması kritik öneme sahiptir. C1 bağlantısı ilk hücre grubunun, C2 bağlantısı ise ikinci hücre grubunun pozitif terminaline bağlanmalıdır.

BMS'in Çalışma Prensibi ve Özellikleri

2S 13A BMS, lityum pillerin güvenli ve verimli çalışması için birçok koruma ve yönetim fonksiyonu sağlar. Bu özelliklerin nasıl çalıştığını anlamak, batarya sisteminizin optimum performansı için önemlidir.

Aşırı Şarj Koruması: BMS, her bir hücrenin voltajını izler ve herhangi bir hücre 4.25V'u aştığında şarj akımını keser. Bu, pillerin aşırı şarj nedeniyle hasar görmesini önler. Şarj kesildiğinde, pil voltajı güvenli seviyeye düştüğünde otomatik olarak normale döner.

Aşırı Deşarj Koruması: Herhangi bir hücrenin voltajı 2.5V'un altına düştüğünde, BMS deşarj akımını keserek pillerin zarar görmesini engeller. Aşırı deşarj, lityum pillerde kalıcı kapasite kaybına neden olabilir. Bu koruma, pil ömrünü önemli ölçüde uzatır.

Hücre Dengeleme: Bu BMS'in önemli özelliklerinden biri, aktif hücre dengelemesidir. Şarj sırasında, daha yüksek voltaja sahip hücrelerden akım çekerek 4.2V'u aşan hücreleri dengeler. Bu, iki hücrenin de eşit şarj seviyesine ulaşmasını sağlayarak, pil paketinin toplam kapasitesini maksimize eder.

Aşırı Akım ve Kısa Devre Koruması: BMS, akım 13A'yı aştığında veya kısa devre durumunda anında devre kesici görevi görür. Bu özellik, hem pil paketini hem de bağlı cihazları korur. Koruma devreye girdiğinde, yük kaldırıldıktan sonra sistem otomatik olarak normale döner.
