2P6M Tristör To-202

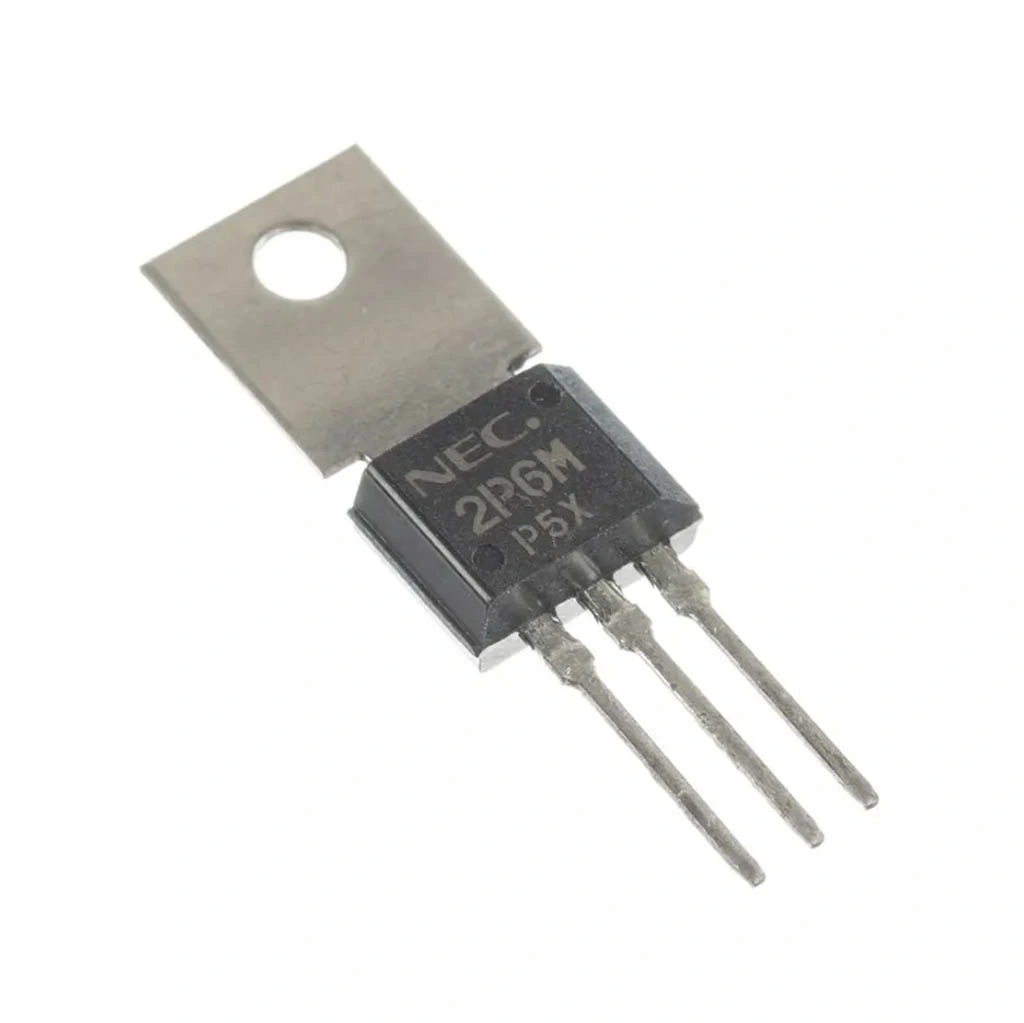

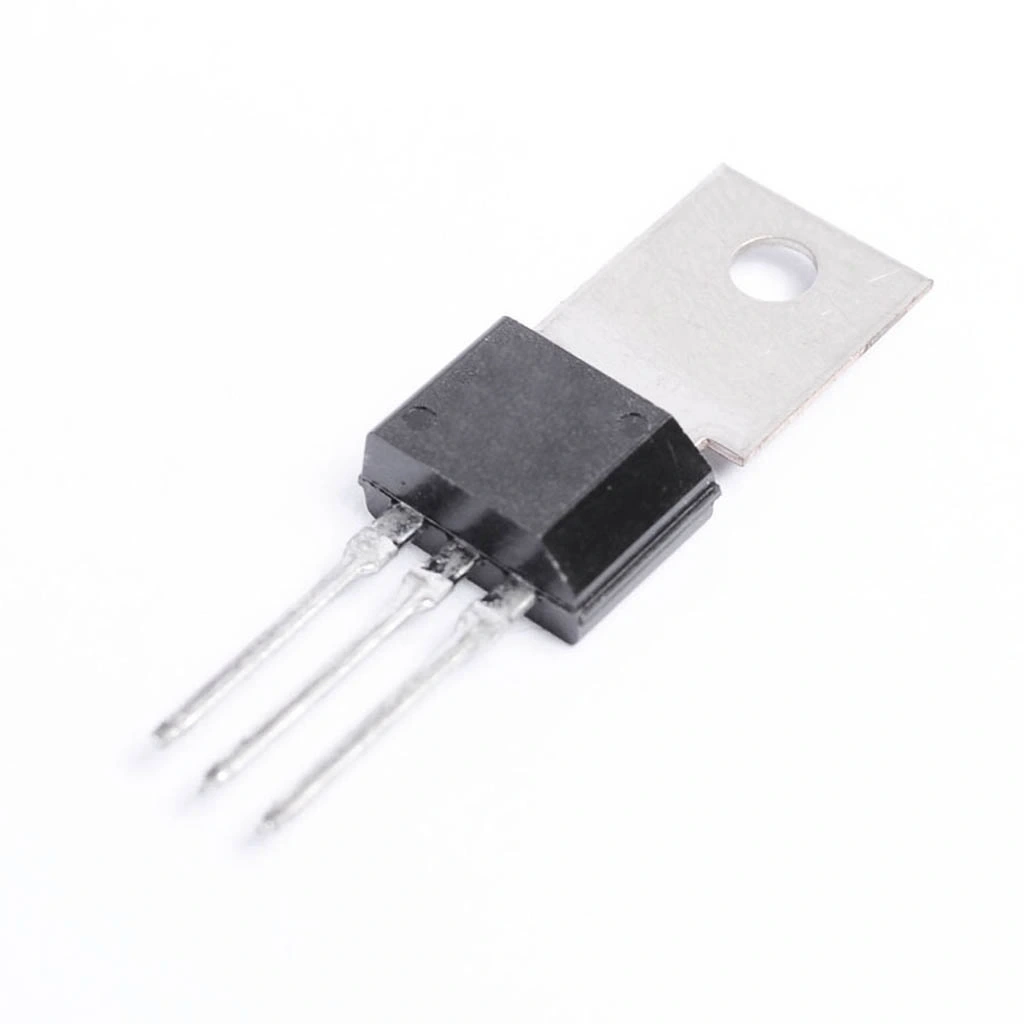

2P6M Tristör TO-202

2P6M Tristör, 0.8A sürekli akım taşıma kapasitesine sahip, güç kontrolü ve anahtarlama uygulamaları için tasarlanmış bir SCR (Silicon Controlled Rectifier) komponentidir. TO-202 paketinde sunulan bu entegre devre, kompakt boyutu ve düşük güç uygulamalarındaki verimli performansıyla öne çıkar.

600V maksimum tekrarlı tepe voltajı ile donatılan bu elektronik komponent, düşük tetikleme akımı özelliği sayesinde hassas kontrol gerektiren devrelerde tercih edilir. Aydınlatma kontrolü, küçük motor sürücüleri ve güç kaynağı uygulamaları için ideal bir çözüm sunar.

Endüstriyel standartlara uygun olarak üretilen 2P6M tristör, güvenilir anahtarlama performansı, düşük açılma voltajı ve küçük ebatlı uygulamalar için optimize edilmiş tasarımı ile elektronik projelerde sıklıkla kullanılmaktadır.

Teknik Özellikler

2P6M Tristör TO-202'nin detaylı teknik özellikleri aşağıda listelenmiştir.

• Komponent Tipi: Tristör (SCR - Silicon Controlled Rectifier)
• Model: 2P6M
• Paket/Kılıf: TO-202
• Maksimum Sürekli Akım (IT(RMS)): 0.8A
• Maksimum Tekrarlı Tepe Voltajı (VDRM/VRRM): 600V)
• Pin Sayısı: 3 pin
• Tetikleme Akımı (IGT): Tipik 200µA, Maksimum 500µA @ VD=6V
• Tutma Akımı (IH): Tipik 5mA, Maksimum 8mA
• Maksimum Gate Voltajı (VGM): 10V
• Maksimum Gate Akımı (IGM): 0.2A
• ON-State Voltajı (VT): Tipik 1.2V @ IT=0.8A
• Açılma Zamanı (tgt): Tipik 1.5µs
• Kritik Yükselme Oranı (dV/dt): Tipik 20V/µs @ 125°C
• Kritik Akım Yükselme Oranı (di/dt): 20A/µs
• Maksimum Junction Sıcaklığı (Tj): 125°C
• Çalışma Sıcaklık Aralığı: -40°C ila +125°C
• Termal Direnç (Junction-to-Case) (Rth(j-c)): 8°C/W
• Termal Direnç (Junction-to-Ambient) (Rth(j-a)): 80°C/W
• Terminal Konfigürasyonu: 1-Gate, 2-Anot, 3-Katot
• Montaj Tipi: Through-Hole
• RoHS Uyumluluğu: Evet
• Boyutlar (yaklaşık): 9mm x 6mm x 3mm
• Ağırlık (yaklaşık): 0.5g

Kullanım Alanları

2P6M Tristör TO-202'nin kullanılabileceği çeşitli alanlar ve uygulamalar.

Aydınlatma Kontrolü

• LED dimmer devreleri
• Aydınlatma parlaklık ayarı
• Dekoratif ışık sistemleri
• Flaşör devreleri
• Işık kontrolü otomasyon sistemleri

Küçük Güç Uygulamaları

• Fan hız kontrolü
• Küçük motor sürücüleri
• Isıtıcı kontrol devreleri
• Güç kaynağı devreleri
• Elektronik anahtarlama

Kontrol ve Koruma Sistemleri

• Darbe ateşleme devreleri
• Voltaj düzenleme
• Akü şarj kontrolleri
• Aşırı yük koruması
• Zamanlayıcı uygulamaları

Avantajlar ve Özellikler

2P6M Tristör TO-202'nin sağladığı avantajlar ve çözümler.

• Düşük Tetikleme Akımı: Hassas kontrol için 200µA tipik tetikleme akımı
• Yüksek Voltaj Dayanımı: 600V tepe voltaj ile zorlu uygulamalara uygunluk
• Kompakt Boyut: TO-202 paket ile alan kısıtlı tasarımlara uyumluluk
• Güvenilir Performans: Endüstriyel standartlarda üretim kalitesi
• Düşük Tutma Akımı: Küçük yükler için 5mA tipik tutma akımı
• Geniş Çalışma Sıcaklığı: -40°C ila +125°C aralığında güvenilir operasyon
• Düşük ON-State Voltajı: Verimli güç kullanımı için düşük iletim kaybı
• Hızlı Açılma Süresi: 1.5µs tipik açılma zamanı ile hızlı anahtarlama
• Çevre Dostu: RoHS uyumlu üretim
• Kolay Montaj: Through-hole tasarımı ile kolay devre entegrasyonu

Devre Tasarımı ve Uygulama Rehberi

2P6M Tristör TO-202 kullanımı için devre tasarım ipuçları ve uygulama önerileri.

Temel Devre Tasarım İpuçları:

• Gate Koruması: 1kΩ direnç ile gate'i aşırı akıma karşı koruyun
• Snubber Devresi: 10nF kapasitör ve 100Ω direnç ile dV/dt koruması sağlayın
• Isı Yönetimi: 0.5A üzerindeki uygulamalarda küçük soğutucu kullanın
• Gürültü Koruması: Gate ve katot arasına 10kΩ direnç bağlayın
• EMI Azaltma: Anahtarlama anında gürültüyü azaltmak için filtre kullanın

Örnek Uygulama Devreleri:

• Basit Dimmer Devresi: RC zamanlayıcı ile faz kontrolü
• Darbe Tetiklemeli Motor Kontrolü: UJT ile zamanlayıcı tetikleme
• Sıcaklık Kontrollü Anahtarlama: NTC ile tetikleme kontrolü
• Zener Korumalı Gate Devresi: Aşırı voltajdan koruma
• Optik İzolasyonlu Tetikleme: MOC3021 optokuplör ile izolasyon

Sorun Giderme ve İpuçları

2P6M Tristör TO-202 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Tetikleme Sorunu: Gate akımının yeterli olduğundan emin olun.
• İstenmeyen Tetikleme: dV/dt koruması için snubber devre ekleyin.
• Isınma Sorunu: Sürekli akımın belirtilen değerleri aşmadığını kontrol edin.
• Düşük Hassasiyet: Gate-katot direncini ve tetikleme devresini kontrol edin.
• Tutma Akımı Sorunu: Yük akımının tutma akımından büyük olduğundan emin olun.

Performans İyileştirme Önerileri

• Kısa kablolama ile gate sinyalinin bütünlüğünü koruyun
• Güç uygulamalarında soğutucu kullanın
• Dar darbe genişliği ile EMI emisyonunu azaltın
• Yüksek frekanslı uygulamalardan kaçının
• Gürültülü ortamlarda ekranlı kablo kullanın
• Tetikleme devresinin referans toprağını doğru bağlayın

Paket İçeriği

• 2P6M Tristör TO-202
