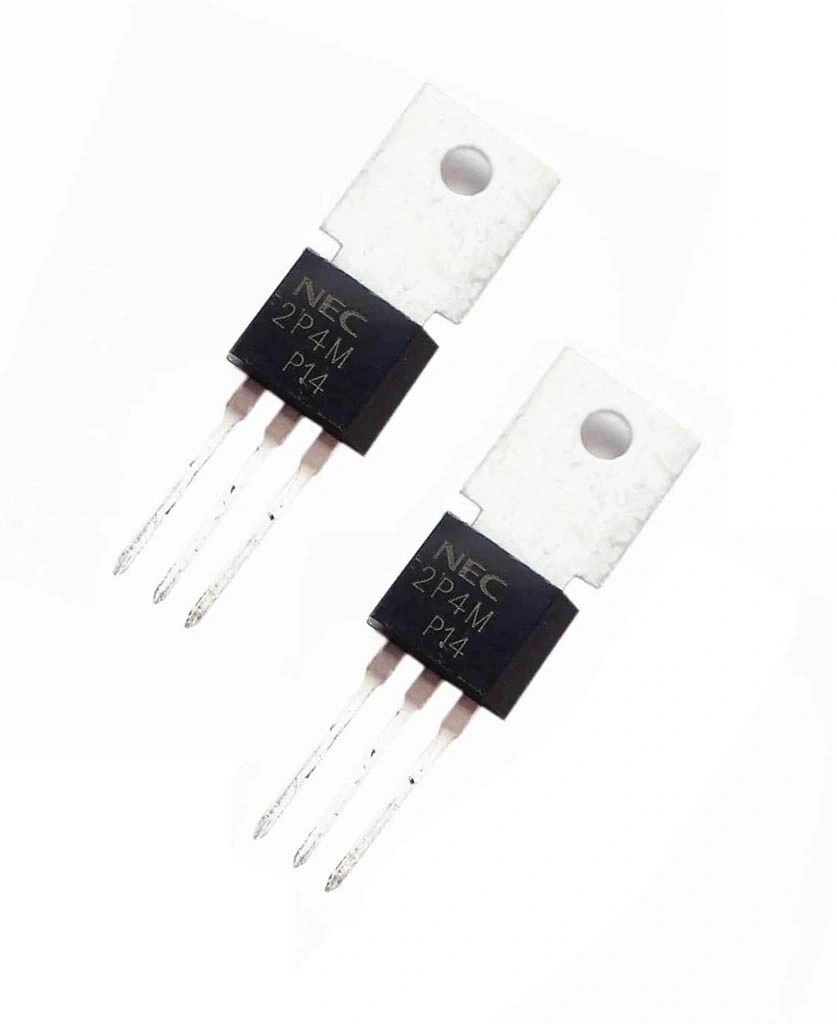

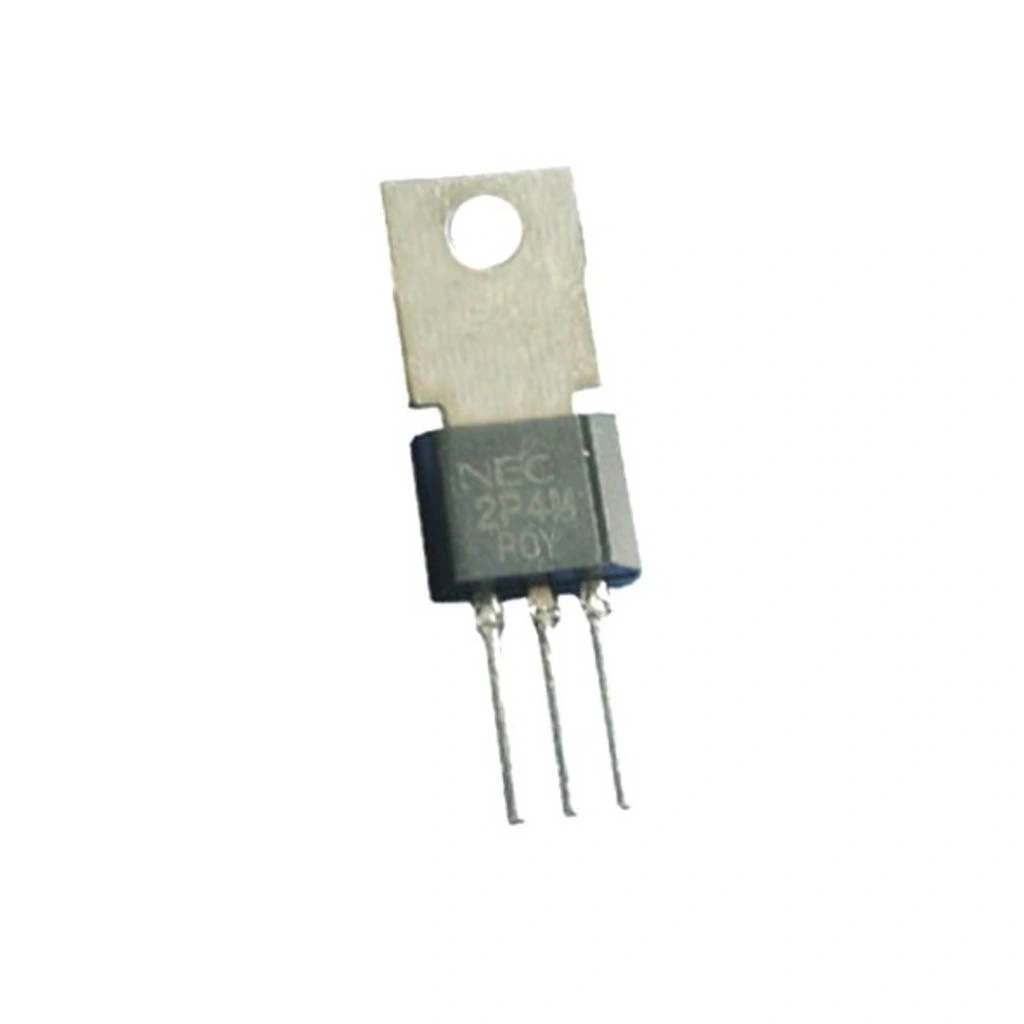

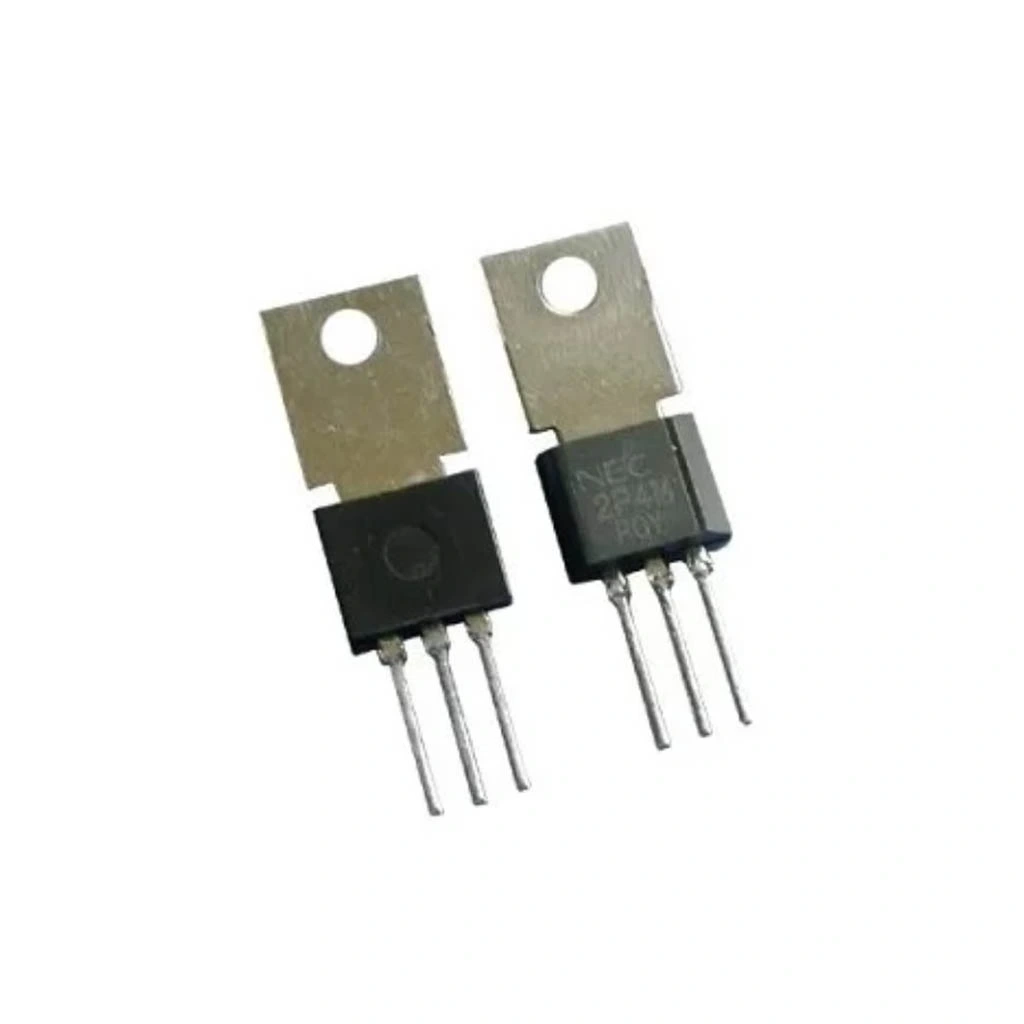

2P4M Tristör TO-202

2P4M Tristör, 0.8A sürekli akım taşıma kapasitesine sahip, düşük ve orta güçlü anahtarlama uygulamaları için tasarlanmış bir SCR (Silicon Controlled Rectifier) komponentidir. TO-202 paketinde sunulan bu yarı iletken eleman, kompakt boyutu ve verimli performansıyla elektronik projelerde tercih edilir.

400V maksimum tekrarlı tepe voltajı ile donatılan bu elektronik komponent, düşük tetikleme akımı özelliği sayesinde hassas kontrol gerektiren devrelerde kullanılır. Aydınlatma kontrolü, küçük motor sürücüleri ve güç kaynağı uygulamaları için ideal bir çözüm sunar.

Endüstriyel standartlara uygun olarak üretilen 2P4M tristör, güvenilir anahtarlama performansı, düşük açılma voltajı ve küçük boyutlu uygulamalar için optimize edilmiş tasarımı ile elektronik devre projelerinde sıklıkla tercih edilir.

Teknik Özellikler

2P4M Tristör TO-202'nin detaylı teknik özellikleri aşağıda listelenmiştir.

• Komponent Tipi: Tristör (SCR - Silicon Controlled Rectifier)
• Model: 2P4M
• Paket/Kılıf: TO-202
• Maksimum Sürekli Akım (IT(RMS)): 0.8A
• Maksimum Tekrarlı Tepe Voltajı (VDRM/VRRM): 400V)
• Pin Sayısı: 3 pin
• Tetikleme Akımı (IGT): Tipik 200µA, Maksimum 500µA @ VD=6V
• Tutma Akımı (IH): Tipik 5mA, Maksimum 8mA
• Maksimum Gate Voltajı (VGM): 10V
• Maksimum Gate Akımı (IGM): 0.2A
• ON-State Voltajı (VT): Tipik 1.2V @ IT=0.8A
• Açılma Zamanı (tgt): Tipik 1.5µs
• Kritik Yükselme Oranı (dV/dt): Tipik 20V/µs @ 125°C
• Kritik Akım Yükselme Oranı (di/dt): 20A/µs
• Maksimum Junction Sıcaklığı (Tj): 125°C
• Çalışma Sıcaklık Aralığı: -40°C ila +125°C
• Termal Direnç (Junction-to-Case) (Rth(j-c)): 8°C/W
• Termal Direnç (Junction-to-Ambient) (Rth(j-a)): 80°C/W
• Terminal Konfigürasyonu: 1-Gate, 2-Anot, 3-Katot
• Montaj Tipi: Through-Hole
• RoHS Uyumluluğu: Evet
• Boyutlar (yaklaşık): 9mm x 6mm x 3mm
• Ağırlık (yaklaşık): 0.5g

Kullanım Alanları

2P4M Tristör TO-202'nin kullanılabileceği çeşitli alanlar ve uygulamalar.

Aydınlatma Kontrolü

• Dimmer devreleri
• LED parlaklık kontrolü
• Işık efekt sistemleri
• Dekoratif aydınlatma
• Zamanlayıcılı ışık sistemleri

Küçük Güç Uygulamaları

• Küçük DC motor kontrolü
• Fan hız ayarı
• Düşük güçlü ısıtıcılar
• Mini solenoidler
• Elektrikli oyuncaklar

Elektronik Devreler

• Tetikleme devreleri
• Darbe üreteçleri
• Basit zamanlayıcılar
• Güç kaynağı koruma
• Aşırı voltaj koruması

Avantajlar ve Özellikler

2P4M Tristör TO-202'nin sağladığı avantajlar ve çözümler.

• Düşük Tetikleme Akımı: Hassas kontrol için 200µA tipik tetikleme akımı
• Yeterli Voltaj Dayanımı: 400V tepe voltaj ile yaygın uygulamalara uygunluk
• Kompakt Boyut: TO-202 paket ile alan kısıtlı tasarımlara uyumluluk
• Güvenilir Performans: Endüstriyel standartlarda üretim kalitesi
• Düşük Tutma Akımı: Küçük yükler için 5mA tipik tutma akımı
• Geniş Çalışma Sıcaklığı: -40°C ila +125°C aralığında güvenilir operasyon
• Düşük ON-State Voltajı: Verimli güç kullanımı için düşük iletim kaybı
• Hızlı Açılma Süresi: 1.5µs tipik açılma zamanı ile hızlı anahtarlama
• Çevre Dostu: RoHS uyumlu üretim
• Kolay Montaj: Through-hole tasarımı ile kolay devre entegrasyonu

Devre Tasarımı ve Uygulama Rehberi

2P4M Tristör TO-202 kullanımı için devre tasarım ipuçları ve uygulama önerileri.

Temel Devre Tasarım İpuçları:

• Gate Koruması: 470Ω-1kΩ seri direnç ile gate akımını sınırlayın
• Snubber Devresi: 10nF kapasitör ve 100Ω direnç ile dV/dt koruması sağlayın
• Gürültü Koruması: Gate ve katot arasına 10kΩ direnç ekleyin
• Aşırı Gerilim Koruması: Gate-katot arası zener diyot kullanın
• Isı Yönetimi: Sürekli kullanımda soğutma sağlayın

Örnek Uygulama Devreleri:

• Basit Dimmer: RC faz açı kontrolü ile lamba parlaklık ayarı
• Zamanlayıcı Devresi: RC geciktirme ile zaman kontrollü anahtarlama
• Tetikleme Devresi: Darlington yapısı ile düşük akımlı tetikleme
• Motor Hız Kontrolü: Faz açı kontrolü ile AC motor hızı ayarlama
• Aşırı Yük Koruması: Akım algılama ile koruma devresi

Sorun Giderme ve İpuçları

2P4M Tristör TO-202 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Tetikleme Zorluğu: Gate akımının yeterli olduğundan emin olun.
• İstenmeyen Tetikleme: Gate-katot arası direnç ekleyin ve dV/dt koruması yapın.
• Aşırı Isınma: Akım değerinin sınırlar içinde olduğunu kontrol edin.
• Kapanmama Sorunu: AC devrelerde sıfır geçiş kontrolü yapın.
• Tutma Akımı Problemi: Yük akımının tutma akımından büyük olduğunu doğrulayın.

Performans İyileştirme Önerileri

• Gate sinyali için gürültüden arındırılmış güç kaynağı kullanın
• Gate sürücü devresini tristöre mümkün olduğunca yakın konumlandırın
• Optokuplör ile tetikleme devresi ve kontrol devresini izole edin
• Endüktif yüklerle çalışırken freewheeling diyot ekleyin
• Kritik uygulamalarda osiloskopta dalga şekillerini gözlemleyin
• PCB tasarımında toprak düzlemine dikkat edin

Paket İçeriği

• 2P4M Tristör TO-202
