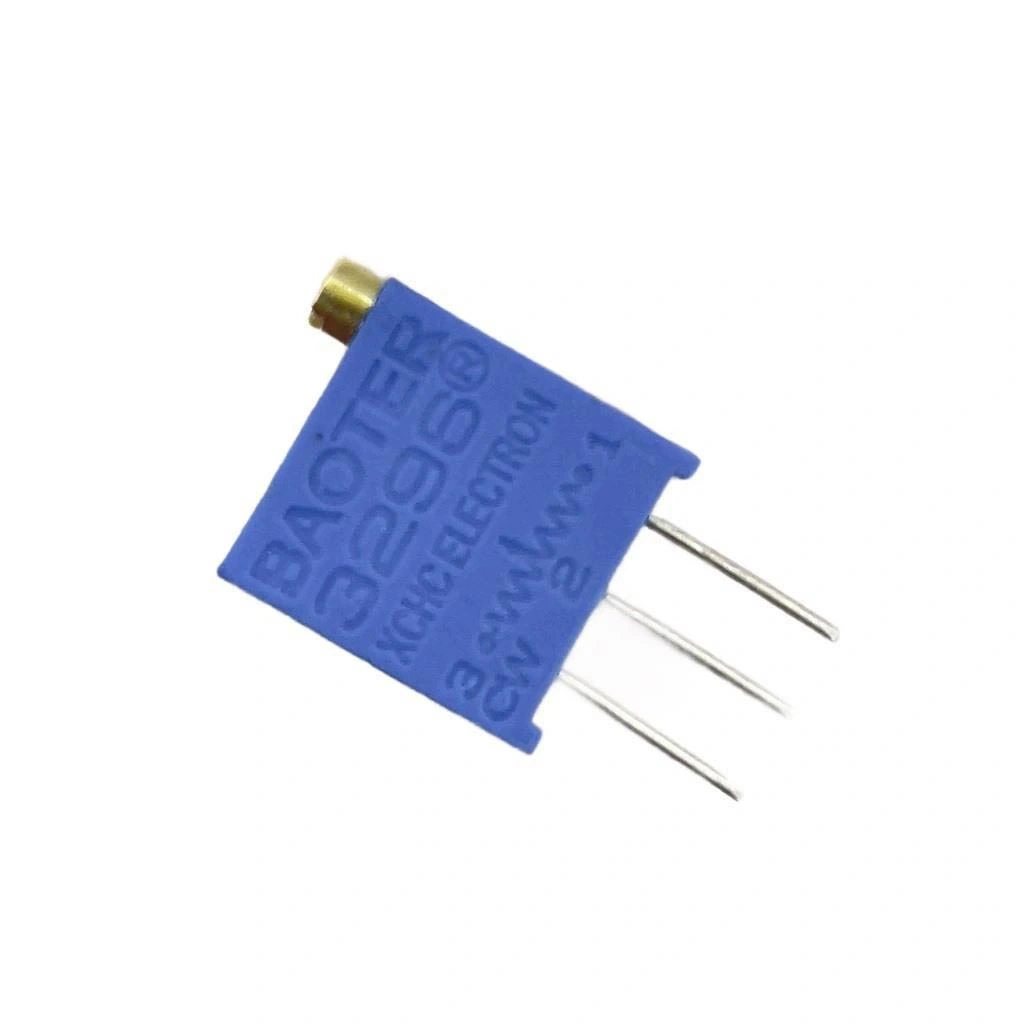

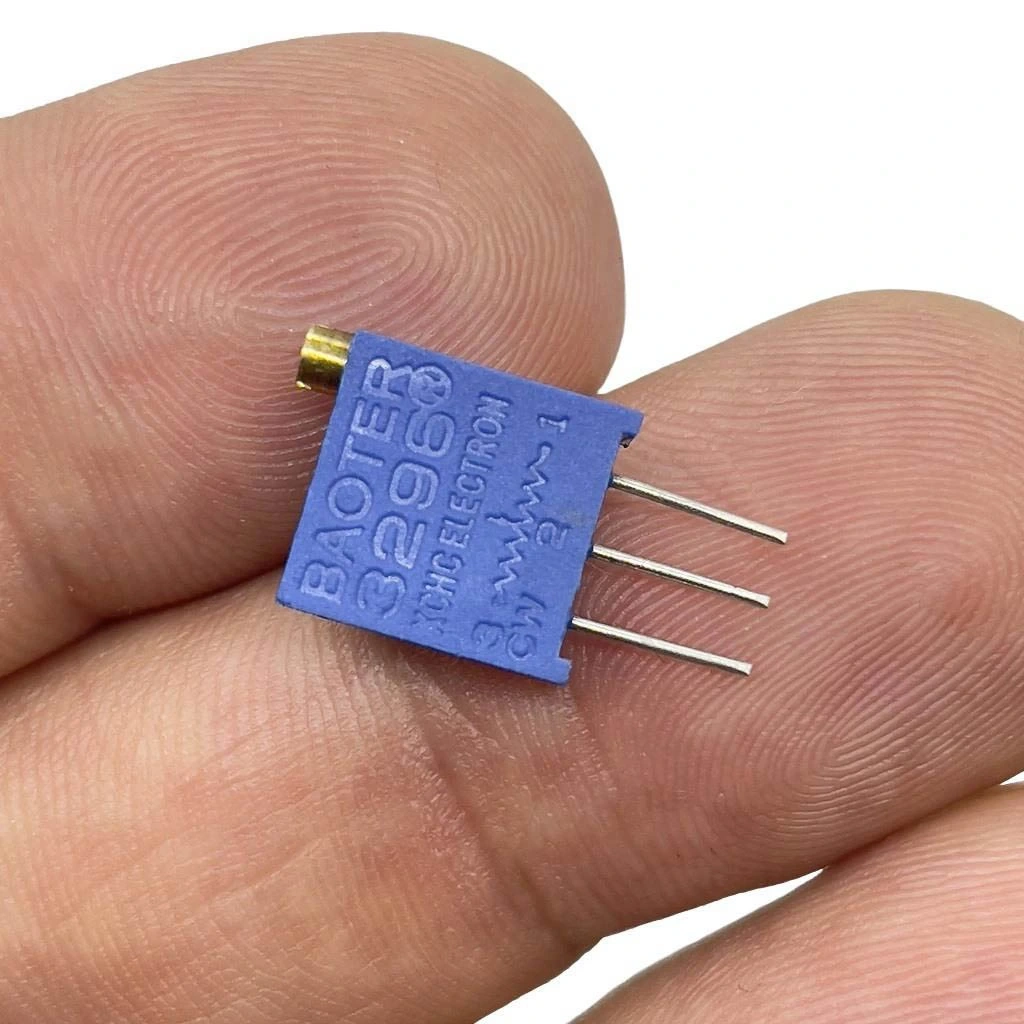

2K Trimpot - 3296 - W202 (Dik) Çok Turlu

2K Trimpot 3296 W202 Dik Çok Turlu

2K Trimpot 3296 W202, hassas direnç ayarı sağlayan çok turlu bir ayarlı dirençtir. Dik montaj yapısı ile PCB üzerinde az yer kaplayan bu komponent, W serisi tasarımıyla yüksek hassasiyet ve güvenilirlik sunar. 2 kilo-ohm direnç değeri ile voltaj bölücü, akım sınırlayıcı ve sinyal ayarlayıcı uygulamalarda ideal bir seçimdir.

3296 serisi standart endüstriyel model olan bu elektronik komponent, çok turlu yapısı sayesinde ince ve hassas ayarlar yapmak için tasarlanmıştır. Tornavida ile ayarlanabilen yapısı, üretim sonrası kalibrasyon gerektiren devreler için mükemmel bir çözüm sunar.

Yüksek sıcaklık dayanımı ve uzun ömürlü performans özellikleriyle dikkat çeken trimpot, endüstriyel cihazlar, test ekipmanları ve hassas elektronik sistemlerde sıklıkla tercih edilmektedir.

Teknik Özellikler

2K Trimpot 3296 W202 Dik Çok Turlu'nun detaylı teknik özellikleri aşağıda listelenmiştir.

• Komponent Tipi: Çok Turlu Trimpot (Ayarlı Direnç)
• Model: 3296W
• Direnç Değeri: 2 kΩ (2,000 Ohm))
• Tolerans: ±10%)
• Montaj Tipi: Dik (Dikey)
• Ayar Tipi: Çok turlu (25 tur)
• Ayar Mekanizması: Üst taraftan tornavida ile ayarlanabilir
• Pin Sayısı: 3 pin
• Pin Düzeni: Standart (1-wiper, 2-3 direnç uçları)
• Pin Aralığı: 2.54mm (0.1 inç)
• Güç Değeri: 0.5W (500mW)
• Maksimum Çalışma Voltajı: 300V DC
• Ayar Torku: 4-20 cN·m
• Şaft Tipi: Düz başlı, tornavida ile ayarlanabilir
• Direnç Materyali: Cermet (Seramik-Metal Kompozit)
• Çalışma Sıcaklık Aralığı: -55°C ile +125°C arası
• Nem Direnci: MIL-STD-202 metot 103B standardına göre
• Sıcaklık Katsayısı: ±100 ppm/°C
• Yalıtım Direnci: 1000 MΩ (minimum)
• Elektriksel Ömür: 200 tam dönüş (minimum)
• Gövde Malzemesi: Polyester/Naylon
• Gövde Boyutları: 9.5mm x 9.5mm x 4.8mm (yaklaşık)
• RoHS Uyumluluğu: Evet
• Ağırlık: Yaklaşık 1g

Kullanım Alanları

2K Trimpot 3296 W202 Dik Çok Turlu'nun kullanılabileceği çeşitli alanlar ve uygulamalar.

Elektronik Devre Ayarları

• Op-amp kazanç ayarı
• Voltaj bölücü devreleri
• Referans voltaj ayarı
• Offset gerilim dengelemesi
• Akım sınırlayıcı devreler

Endüstriyel Uygulamalar

• Sensör kalibrasyon devreleri
• Ölçüm cihazları
• Proses kontrol sistemleri
• Endüstriyel otomasyon ekipmanları
• Güç kaynağı ayarları

Hassas Elektronik Cihazlar

• Test ve ölçüm cihazları
• Tıbbi elektronik ekipmanlar
• İletişim sistemleri
• Ses ekipmanları
• Laboratuvar cihazları

Avantajlar ve Özellikler

2K Trimpot 3296 W202 Dik Çok Turlu'nun sağladığı avantajlar ve çözümler.

• Hassas Ayarlama: 25 turlu tasarım ile ince direnç ayarı imkanı
• Yüksek Stabilite: Cermet malzeme ile uzun süreli kararlı performans
• Kompakt Boyut: PCB üzerinde minimum alan kullanımı
• Kolay Ayarlama: Standart düz uçlu tornavida ile ayarlanabilme
• Geniş Sıcaklık Aralığı: -55°C ile +125°C arası çalışma imkanı
• Düşük Sıcaklık Katsayısı: Sıcaklık değişimlerinde minimum direnç değişimi
• Endüstriyel Standartlara Uygunluk: 3296 serisi yaygın kullanılan bir format
• Yüksek Güvenilirlik: Uzun ömürlü mekanik ve elektriksel performans
• Düşük Ayar Torku: Hassas ayarlamayı kolaylaştıran tork değeri
• RoHS Uyumluluğu: Çevre dostu üretim

Montaj ve Kullanım Rehberi

2K Trimpot 3296 W202 Dik Çok Turlu'nun doğru montajı ve kullanımı için rehber bilgiler.

PCB Montaj İpuçları:

• Pin Yerleşimi: PCB tasarımında pin konfigürasyonuna dikkat edin
• Lehimleme: Aşırı ısıdan kaçınarak kısa süreli lehimleme yapın
• Flux Temizliği: Lehim sonrası flux kalıntılarını temizleyin
• Montaj Yönü: Ayar vidası erişilebilir olacak şekilde konumlandırın
• PCB Desteği: Ayarlama sırasında PCB'nin desteklenmesini sağlayın

Ayarlama İpuçları:

• Uygun Tornavida: 2-3mm düz uçlu hassas tornavida kullanın
• Kademeli Ayar: Tam dönüşler yerine kademeli ayarlamalar yapın
• Ölçüm Kontrolü: Her ayar adımında multimetre ile değeri kontrol edin
• Saat Yönü: Saat yönünde döndürme direnç değerini genellikle artırır
• Mekanik Limitler: Sonlandırıcılara dayanınca zorlama yapmayın

Sorun Giderme ve İpuçları

2K Trimpot 3296 W202 Dik Çok Turlu kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Kararsız Değerler: Trimpotu temizleyin ve oksitlenme kontrolü yapın.
• Dönüş Zorluğu: Aşırı güç uygulamayın, mekanik hasarı kontrol edin.
• Ani Direnç Değişimleri: Bağlantı kalitesini ve PCB izlerini kontrol edin.
• Ayar Tutmuyor: Titreşim etkisi olabilir, sabitleme veya kilitleme düşünün.
• Aşırı Isınma: Güç değerinin aşılıp aşılmadığını kontrol edin.

Uygulama İpuçları

• Kritik devrelerde sıcaklık değişimini göz önünde bulundurun
• Uzun süre kullanılmayan trimpotları periyodik olarak birkaç tur çevirin
• Nemli ortamlarda silikon conformal kaplama ile koruma sağlayın
• Son ayardan sonra trimpotu hafifçe sabitlemeyi düşünün
• Yedek değerler için trimpot ayarlarını not etmeyi alışkanlık haline getirin
• Hassas uygulamalarda düşük direnç toleransına sahip modelleri tercih edin

Paket İçeriği

• 2K Trimpot 3296 W202 Dik Çok Turlu
