28 Pin Dar Entegre Soketi

28 Pin Dar Entegre Soketi

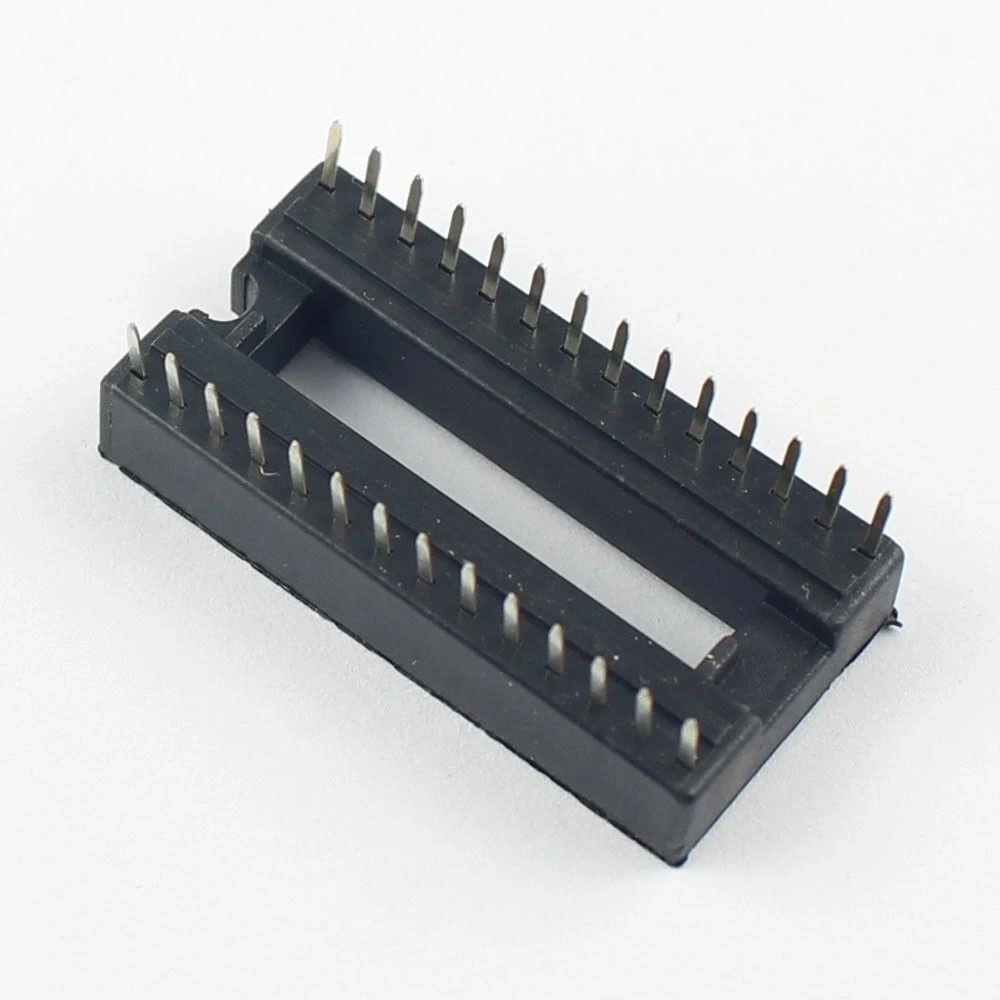

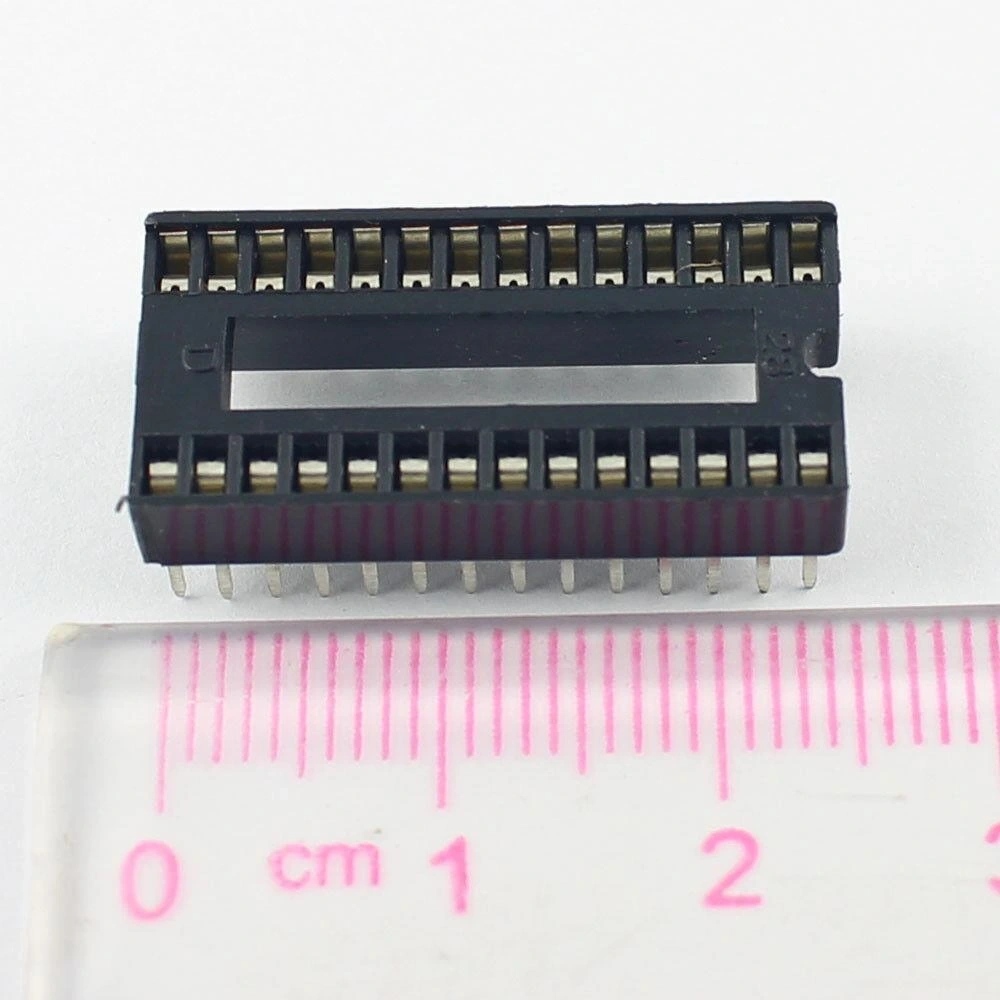

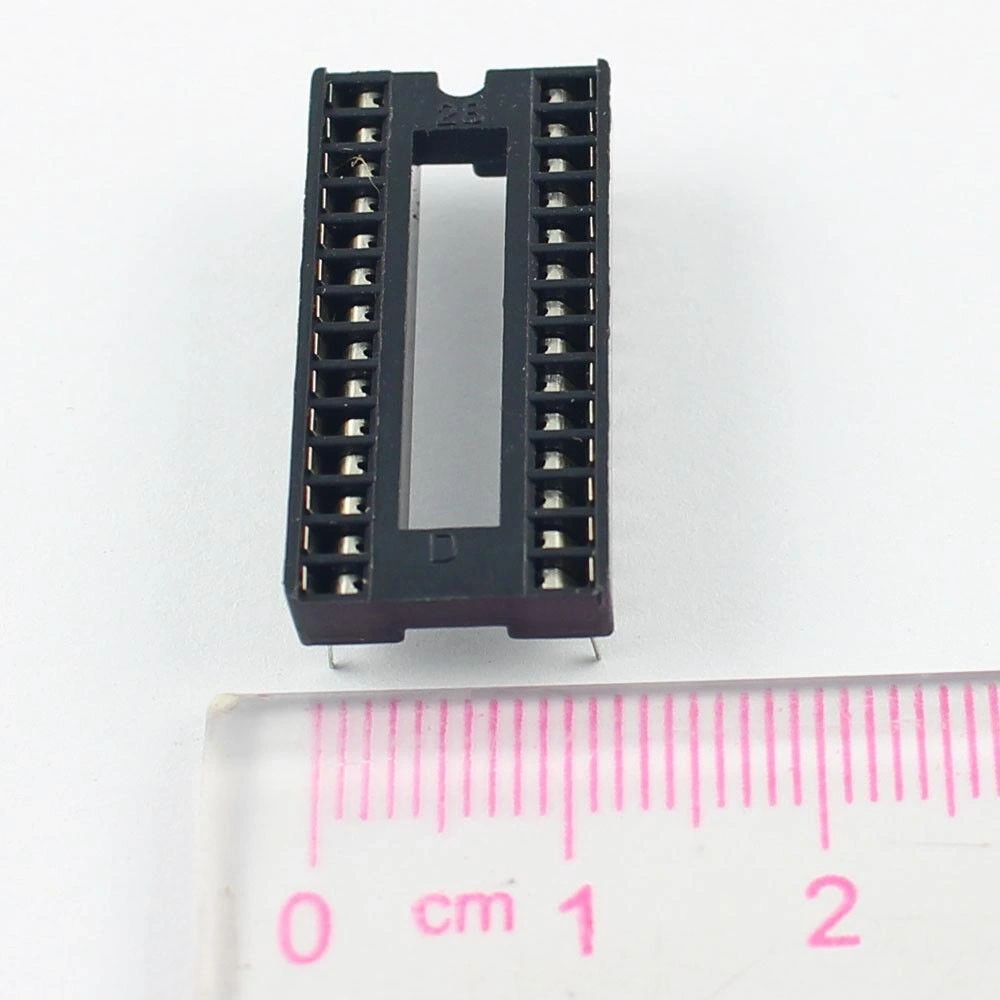

28 Pin Dar Entegre Soketi, 28 pinli dar DIP (Dual In-line Package) entegrelerin kolay montajını ve değiştirilmesini sağlayan bir bağlantı elemanıdır. Dar yapısı ile 0.3 inç (7.62mm) satır aralığına sahip entegreler için tasarlanmış olan bu soket, dayanıklı termoplastik gövdesi ve yüksek kaliteli kontak yapısı ile güvenilir bağlantı sağlar.

Elektronik devrelerde entegrelerin PCB'ye lehimlenmeden kullanılmasını sağlayan bu entegre soketi, entegrelerin lehim ısısından korunmasını ve gerektiğinde kolayca değiştirilmesini mümkün kılar. Prototip geliştirmeden seri üretime kadar geniş bir kullanım alanına sahiptir.

Özellikle mikrodenetleyiciler, EEPROM ve diğer dar yapılı entegreler için ideal olan bu soket, entegreler ve diğer elektronik komponentler ile birlikte kullanılarak elektronik projelere esneklik ve modülerlik kazandırır. Dar yapısı sayesinde PCB üzerinde daha az yer kaplayarak kompakt tasarımlar için idealdir.

Teknik Özellikler

28 Pin Dar Entegre Soketi'nin detaylı teknik özellikleri aşağıda listelenmiştir.

• Pin Sayısı: 28
• Paket Tipi: DIP (Dual In-line Package)
• Pin Aralığı: 0.1 inç (2.54mm)
• Satır Aralığı: 0.3 inç (7.62mm) (Dar)
• Satır Sayısı: 2
• Satır Başına Pin: 14
• Malzeme: Siyah termoplastik (UL94V-0 yanmazlık sınıfı)
• Kontak Malzemesi: Pirinç, nikel ve altın kaplama
• Kontak Direnci: <20mΩ
• İzolasyon Direnci: >1000MΩ
• Çalışma Sıcaklığı: -40°C ile +105°C arası
• Nominal Akım: 1A (maksimum)
• Nominal Voltaj: 250V AC
• Dielektrik Dayanım: 500V AC, 1 dakika
• Lehimleme Profili: 260°C için maksimum 10 saniye
• Takma/Çıkarma Ömrü: Minimum 100 döngü
• Montaj Tipi: Through Hole
• Toplam Yükseklik: 4.5mm (tipik)
• Genişlik: 7.62mm (tipik)
• Uzunluk: 35mm (tipik)
• RoHS Uyumluluğu: Evet

Kullanım Alanları

28 Pin Dar Entegre Soketi'nin kullanılabileceği çeşitli alanlar ve uygulama örnekleri.

Mikrodenetleyici Projeleri

• PIC16F ve PIC18F serisi mikrodenetleyiciler
• Atmega328 ve Atmega168 entegreler
• Arduino bağlantılı modüller
• IoT prototip geliştirme
• Gömülü sistem tasarımları

Bellek ve Veri İşleme

• EEPROM entegreler
• Flash bellek çipleri
• Programlanabilir mantık devreleri
• Veri dönüştürücü entegreler
• Haberleşme ara yüz çipleri

Endüstriyel ve Profesyonel Uygulamalar

• Kontrol kartları
• Test ve ölçüm cihazları
• Veri toplama sistemleri
• Sensör arabirim devreleri
• Kompakt elektronik cihazlar

Avantajlar ve Özellikler

28 Pin Dar Entegre Soketi'nin sağladığı avantajlar ve çözümler.

• Kompakt Tasarım: 0.3 inç dar yapısı ile PCB üzerinde alan tasarrufu
• Kolay Değişim: Entegreleri lehimsiz değiştirebilme imkanı
• Termal Koruma: Entegreleri lehim ısısından koruma
• Test Esnekliği: Farklı entegrelerle hızlı devre testi
• Bakım Kolaylığı: Arızalı entegrelerin hızlı değişimi
• Güvenilir Kontak: Altın kaplamalı kontak noktaları
• PCB Koruma: Tekrarlı lehimleme hasarını önleme
• Dayanıklılık: Yüksek kaliteli malzeme ve işçilik
• Standart Uyumluluk: 28 pinli dar DIP entegrelerle tam uyum
• Uzun Ömür: 100+ takma/çıkarma döngüsü dayanımı

Kullanım ve Montaj

28 Pin Dar Entegre Soketi'nin kullanımı ve montajı hakkında bilgiler.

PCB Montaj Adımları:

1. PCB üzerindeki 28 pin dar DIP soket için tasarlanmış delikleri belirleyin
2. Soketi PCB'ye yerleştirin (çentik kısmı entegrenin 1. pin yönünde olmalı)
3. Soketin PCB deliklerine tam oturduğundan emin olun
4. İlk olarak çapraz köşelerdeki pinleri lehimleyin
5. Soketin PCB'ye düzgün yerleştiğini kontrol edin
6. Kalan pinleri sırayla lehimleyin
7. Lehimleme kalitesini kontrol edin

Entegre Takma ve Çıkarma:

• Entegrenin 1. pin işaretini (çentik veya nokta) soketin işaretiyle hizalayın
• Entegre pinlerinin düz ve paralel olduğunu kontrol edin
• Pinleri soket deliklerine dikkatlice hizalayın
• Tüm pinlerin aynı anda soket deliklerine girecek şekilde hafifçe bastırın
• Entegre çıkarmak için düz tornavida veya entegre çıkarıcı kullanın

Kullanım İpuçları:

• Yüksek kaliteli uygulamalar için altın kaplama kontaklı soketler tercih edin
• PCB tasarımında 0.3 inç (dar) satır aralığını dikkate alın
• Geniş ve dar soket tiplerini karıştırmamaya dikkat edin
• Entegreleri takarken pin bükülmelerini önlemek için dengeli güç uygulayın
• Statik elektrikten korumak için uygun önlemler alın

Sorun Giderme ve İpuçları

28 Pin Dar Entegre Soketi kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Zayıf Kontak: Entegre pinlerini hafifçe dışa doğru eğin, kontak yüzeylerini temizleyin
• Eğri Montaj: PCB delik dizilimini kontrol edin, gerekirse yeniden lehimleyin
• Bükülmüş Pinler: İnce pense ile dikkatle düzeltin, aşırı zorlamaktan kaçının
• Soket-Entegre Uyumsuzluğu: 0.3 inç (dar) entegre kullandığınızdan emin olun
• İletişim Sorunları: Kontak noktalarını temizleyin, oksitlenmeyi giderin

Bakım ve Uzun Ömür

• Soket kontaklarını periyodik olarak temiz tutun
• İzopropil alkol veya elektronik kontak temizleyici kullanın
• Kullanılmayan soketleri tozdan ve nemden koruyun
• Yüksek nemli ortamlarda kullanılan soketleri daha sık kontrol edin
• Entegre çıkarma işlemlerinde uygun alet kullanarak pin hasarını önleyin

Soket Seçimi ve Değerlendirme

• Sık takıp çıkarma için machined (tornalı) pin soketler tercih edin
• Ekonomik uygulamalar için stamped (preslenmiş) pin soketler yeterlidir
• Yüksek güvenilirlik gerektiren devreler için altın kaplamalı kontakları seçin
• Titreşimli ortamlar için sıkı tutan veya kilitlenebilir soketler kullanın
• PCB tasarımında soket yüksekliğini hesaba katarak komponent yerleşimini planlayın

Paket İçeriği

• 28 Pin Dar Entegre Soketi
