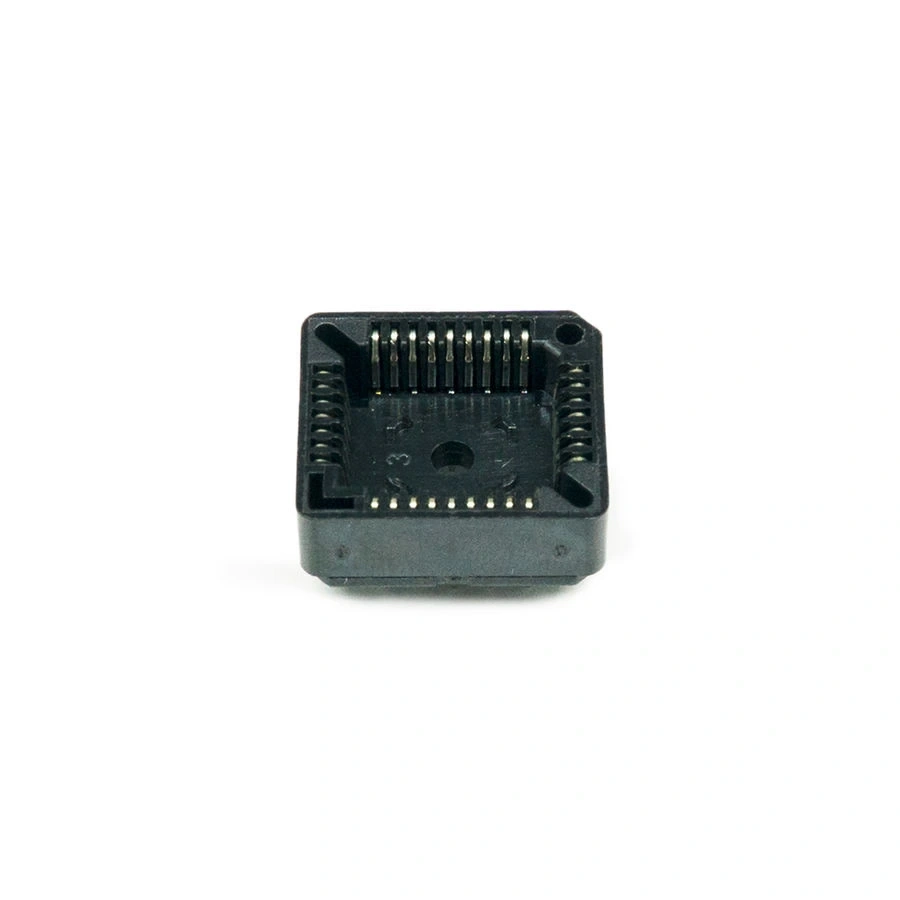

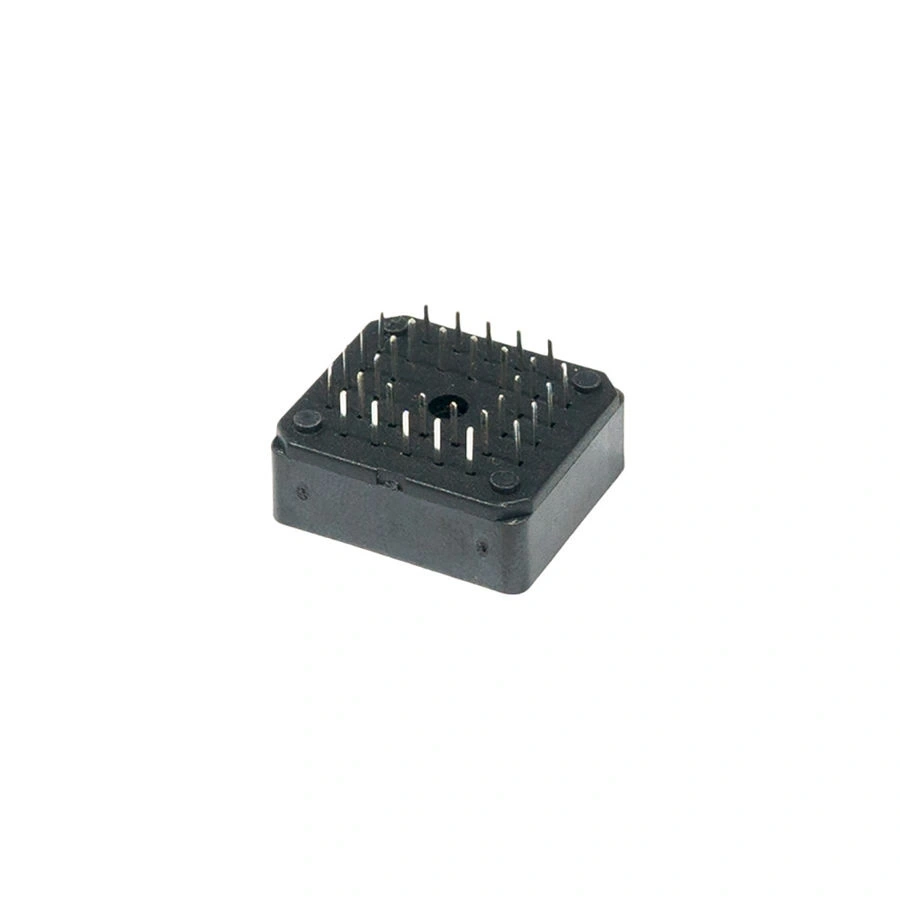

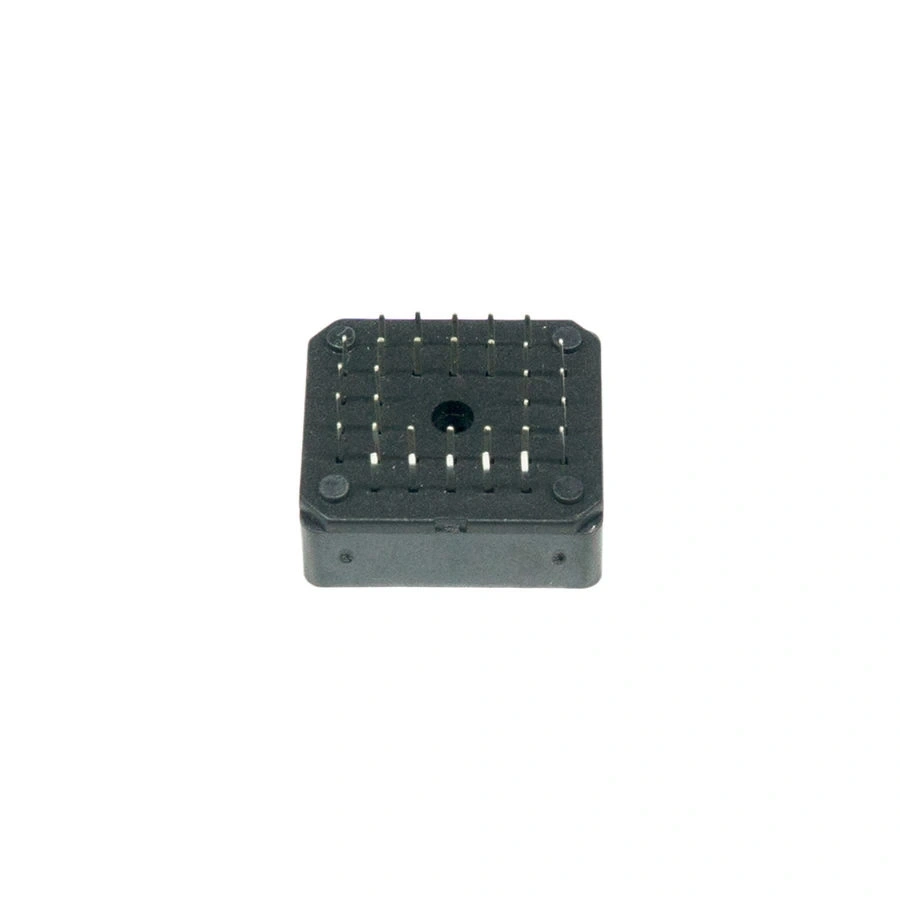

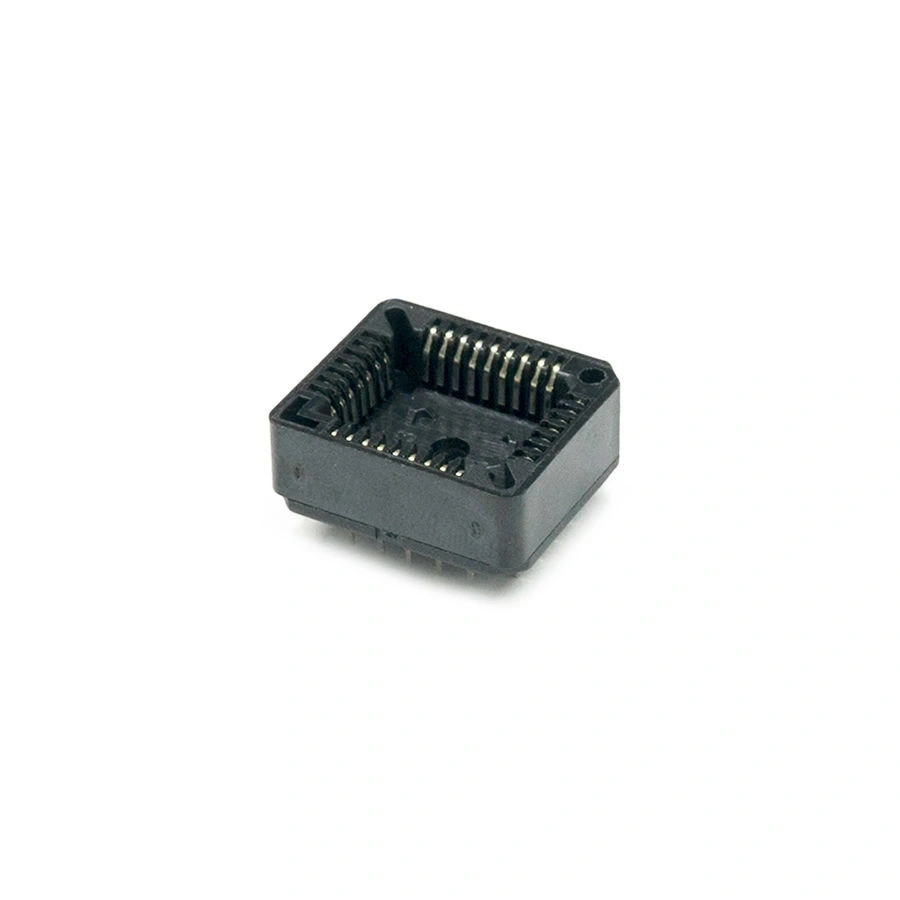

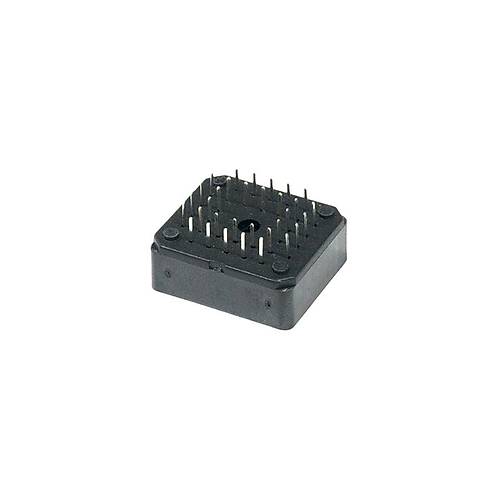

28'li PLCC DIP Soket

28'li PLCC DIP Soket, PLCC (Plastic Leaded Chip Carrier) formatlı 28 pinli entegre devrelerin standart DIP formatlı PCB'lere monte edilmesini sağlayan adaptör sokettir. PLCC entegre devrelerin kolayca lehimlenebilir DIP yapıya dönüştürülmesini sağlayan bu soket, prototipleme ve servis işlemlerinde kolay entegre değişimi imkanı sunar.

Endüstriyel standartlara uygun üretilen bu PLCC soket, üzerine takılan entegre devreleri güvenli şekilde tutabilmek için sağlam yaylı kontaklar içerir ve PCB ile entegre devre arasında güvenilir bir elektriksel bağlantı sağlar.

Mikrodenetleyiciler, bellek çipleri ve CPLD/FPGA gibi PLCC paketli entegrelerin kullanıldığı projeleri destekleyen bu adaptör, diğer elektronik komponentler ve kondansatör gibi elemanlarla birlikte elektronik tasarım, prototipleme ve eğitim uygulamalarında kullanılabilmektedir.

Teknik Özellikler

28'li PLCC DIP Soket'in detaylı teknik özellikleri aşağıda listelenmiştir.

• Soket Tipi: PLCC'den DIP'e adaptör soket
• Pin Sayısı: 28.0
• Uyumlu PLCC Paketi: 28 pinli PLCC (J-lead)
• DIP Pin Düzeni: 2 x 14 pin
• DIP Pin Aralığı: 2.54mm (0.1 inç)
• PLCC Soket Tipi: Yaylı kontak mekanizmalı
• Kontak Malzemesi: Altın kaplama bakır alaşım
• Gövde Malzemesi: Siyah PBT veya poliamid (yüksek sıcaklık dayanımlı)
• Çalışma Sıcaklığı: -55°C ile +125°C arası
• Montaj Tipi: Through-hole (delikli montaj)
• Kontakt Direnci: <15mΩ
• İzolasyon Direnci: >1000MΩ
• Kontak Dayanımı: >200 takma/çıkarma döngüsü
• Pin Uzunluğu (DIP tarafı): ~3mm
• Soket Boyutları: Yaklaşık 35mm x 18mm x 10mm
• Çip Girişi: Yönlendirme işaretli
• RoHS Uyumluluğu: Evet
• Nominal Akım: 1A/pin
• Nominal Voltaj: 250V
• Kalite Standardı: Endüstriyel kalite

Kullanım Alanları

28'li PLCC DIP Soket'in kullanılabileceği çeşitli alanlar ve uygulama örnekleri.

Prototipleme ve Geliştirme

• Elektronik devre geliştirme
• Hızlı prototipleme
• Breadboard üzerinde PLCC çip kullanımı
• Test kartları
• Eğitim uygulamaları

Servis ve Bakım

• Elektronik cihaz tamiri
• Lehimsiz çip değişimi
• Field servis işlemleri
• Eski sistemlerin modernizasyonu
• Yedek parça uygulamaları

Üretim ve Endüstriyel Uygulamalar

• Düşük hacimli üretim
• Özel cihaz üretimi
• Test ekipmanları
• Programlayıcı adaptörleri
• Laboratuvar ekipmanları

Avantajlar ve Özellikler

28'li PLCC DIP Soket'in sağladığı avantajlar ve çözümler.

• Kolay Adaptasyon: PLCC-DIP dönüşümü sağlar
• Güvenilir Kontak: Yaylı kontak mekanizması
• Kolay Çip Değişimi: Lehimleme gerektirmez
• Breadboard Uyumlu: 0.1" pin aralığı
• Sağlam Yapı: Yüksek sıcaklık dayanımlı gövde
• Uzun Ömür: 200+ takma/çıkarma döngüsü
• Alternatif Paket Desteği: PLCC paketi kullanımını kolaylaştırır
• Düşük Kontak Direnci: Minimum sinyal kaybı
• Yönlendirme İşareti: Doğru yön belirleme kolaylığı
• Endüstriyel Kalite: Profesyonel uygulamalar için uygun

Montaj ve Kullanım

28'li PLCC DIP Soket'in PCB montajı ve kullanımı hakkında bilgiler.

PCB Tasarımı ve Montaj İpuçları:

• Pin Düzeni: 2x14 DIP düzeni, standart 0.1" (2.54mm) grid
• PCB Delik Çapı: 0.8-1.0mm optimal montaj için
• Lehimleme: Standart lehimleme teknikleri uygulanabilir
• Yerleşim: Isı kaynaklarından uzak tutun
• Decoupling: PLCC çipe yakın bypass kapasitör kullanın
• Yükseklik Faktörü: PCB üzerinde 10mm+ yükseklik gerektirir

Kullanım İpuçları:

• PLCC Çip Takma: Yön işaretlerini hizalayın
• Çip Çıkarma: Özel PLCC çıkarıcı veya düz tornavida kullanın
• Kontaklar: Temiz ve oksitlenmemiş olduğundan emin olun
• Yüksek Frekans: Uzun pin bağlantıları parazitik etki yaratabilir
• Vibrasyon: Titreşimli ortamlarda ekstra sabitleme gerekebilir

Sorun Giderme ve İpuçları

28'li PLCC DIP Soket kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Yetersiz Kontak: Kontak uçlarını temizleyin, hafifçe esnetin
• Entegre Oturmuyor: Pin hizalamayı kontrol edin, hasar kontrolü yapın
• Sinyal İletim Sorunları: Kontak direncini ve oksitlenmeyi kontrol edin
• Yüksek Frekansta Bozulma: Yol uzunluğunu minimize edin, decoupling uygulayın
• Çıkarma Zorluğu: Özel PLCC çıkarıcı alet kullanın

Verimli Kullanım İpuçları

• Yüksek hassasiyetli devrelerde lehimli SMD alternatifleri düşünün
• Yeni bir devrede test için ilk prototipleme aşamasında kullanın
• Programlanabilir yongalar için programlama sonrası devreye monte edin
• Uzun süreli depolama için kontakları temiz ve kuru tutun
• Yüksek güvenilirlik gerektiren uygulamalarda yaylı kontak sıkıştırma kontrolü yapın

Paket İçeriği

• 28'li PLCC DIP Soket
