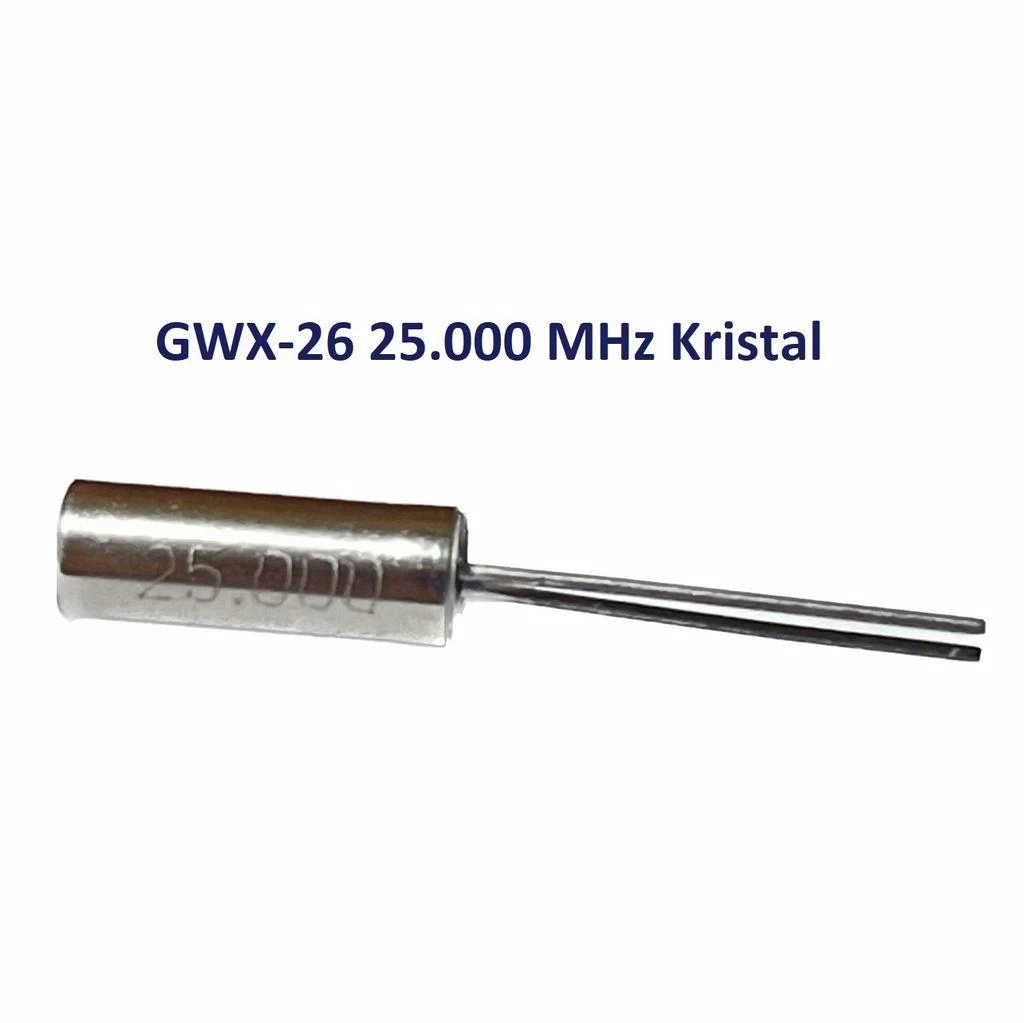

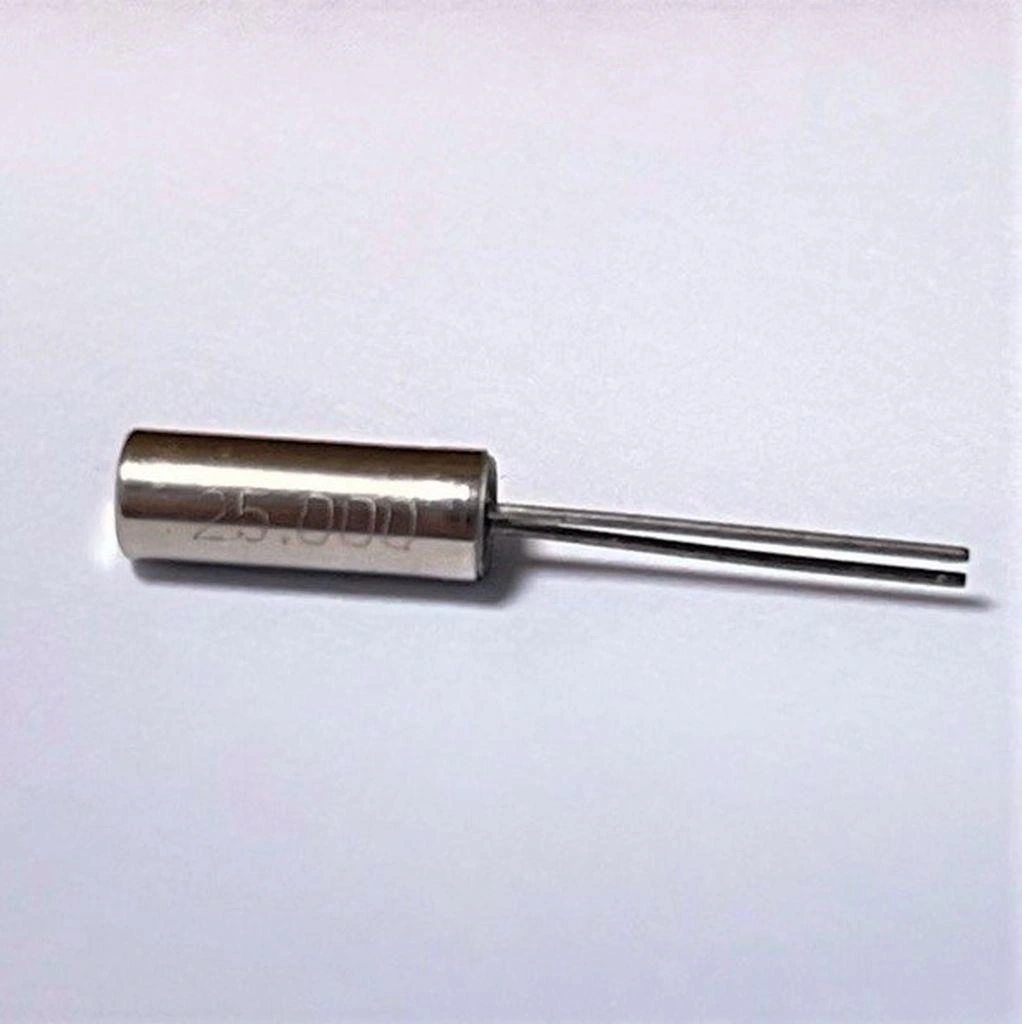

25.000 MHz Kristal Osilatör GWX-26

25.000 MHz Kristal Osilatör GWX-26

25.000 MHz Kristal Osilatör GWX-26, elektronik devrelerde hassas ve kararlı frekans referansı sağlayan temel bir komponenttir. GWX-26 kılıf tipinde sunulan bu kristal, güvenilir performansı ve yüksek frekans kararlılığı ile öne çıkmaktadır.

25 MHz frekansında çalışan bu elektronik komponent, mikrodenetleyici sistemleri, yüksek hızlı haberleşme modülleri ve hassas zamanlama gerektiren uygulamalar için mükemmel bir seçenektir. Düşük ESR değeri ve sıcaklık kararlılığı ile devrenizde güvenilir bir saat kaynağı oluşturur.

Standart yapısı sayesinde yaygın olarak kullanılan devre tasarımlarına kolayca entegre edilebilen bu kristal, yüksek hızlı veri işleme sistemleri ve tristör kontrol devreleri gibi hassas tetikleme gerektiren uygulamalar için ideal bir çözümdür.

Teknik Özellikler

25.000 MHz Kristal Osilatör GWX-26'nın detaylı teknik özellikleri aşağıda listelenmiştir.

• Frekans: 25.000 MHz
• Kılıf Tipi: GWX-26
• Frekans Toleransı: ±30ppm (maksimum)
• Çalışma Modu: Temel (Fundamental)
• Yük Kapasitesi: 20pF
• Seri Direnç (ESR): 40Ω (maksimum)
• Sıcaklık Kararlılığı: ±30ppm (-20°C ~ +70°C)
• Çalışma Sıcaklığı: -20°C ~ +70°C
• Depolama Sıcaklığı: -40°C ~ +85°C
• Eskime (Aging): <±5ppm/yıl
• Sürüş Seviyesi: 100µW (maksimum)
• Parazitik Kapasitans: 7pF (tipik)
• Montaj Tipi: Through Hole (THT)
• Pin Yapısı: 2 pin
• Pin Aralığı: 4.9mm
• Boyutlar: Yaklaşık 11.0mm x 4.7mm x 3.8mm
• RoHS Uyumlu: Evet.

Kullanım Alanları

25.000 MHz Kristal Osilatör GWX-26'nın kullanılabileceği çeşitli alanlar ve uygulama örnekleri.

Yüksek Hızlı Mikrodenetleyici Sistemleri

• 32-bit mikrodenetleyiciler
• FPGA/CPLD uygulamaları
• Gömülü sistemler
• Yüksek performanslı işlemciler

Haberleşme Sistemleri

• Ethernet kontrol devreleri
• USB arayüz uygulamaları
• RF modülleri
• Veri aktarım sistemleri

Ölçüm ve Test Ekipmanları

• Hassas zamanlama devreleri
• Frekans ölçüm cihazları
• Sinyal jeneratörleri
• Osiloskoplar

Endüstriyel Elektronik

• Kontrol sistemleri
• PLC ekipmanları
• Motor kontrol devreleri
• Otomasyon sistemleri

Avantajlar ve Özellikler

25.000 MHz Kristal Osilatör GWX-26'nın sağladığı avantajlar ve çözümler.

• Yüksek Frekans: 25 MHz ile hızlı işlem gerektiren uygulamalar için ideal
• Hassas Frekans Kararlılığı: ±30ppm tolerans ile güvenilir zaman referansı
• Düşük ESR: Daha güvenilir osilatör başlangıcı ve düşük güç tüketimi
• Sıcaklık Dayanıklılığı: Geniş sıcaklık aralığında kararlı çalışma
• Kolay Entegrasyon: Standart kılıf yapısı ile yaygın PCB tasarımlarına uyum
• Düşük Yaşlanma Oranı: Uzun süreli frekans stabilitesi
• Düşük Faz Gürültüsü: Temiz sinyal üretimi
• Güvenilir Performans: Endüstri standardı kalitede frekans üretimi

Montaj ve Kullanım

25.000 MHz Kristal Osilatör GWX-26'nın montaj ve kullanım süreci hakkında bilgiler.

PCB montajı için yapmanız gerekenler:

• PCB'de kristal için uygun iki delik açın (pin aralığı 4.9mm)
• Kristali PCB deliklerine yerleştirin
• Kristalin düzgün bir şekilde oturduğundan emin olun
• Pinleri PCB'nin alt tarafından lehimleyin
• Aşırı ısı uygulamaktan kaçının (maksimum 260°C, 10 saniye)
• Mekanik darbelere karşı koruma için gerekirse kristali PCB'ye sabitleyin
• Kristal çevresinde toprak düzlemi oluşturun, ancak pinlerin altında boşluk bırakın

Osilatör devresi için dikkat edilmesi gerekenler:

• Kristali mikrodenetleyici veya ilgili entegrenin osilatör pinlerine bağlayın
• Uygun yük kapasitörleri (genellikle 20pF değerinde) kullanın
• Kapasitörlerin diğer uçlarını toprak hattına bağlayın
• Kristal ve kapasitörleri entegre devreye mümkün olduğunca yakın yerleştirin
• Kristal hatlarını diğer sinyal hatlarından uzak tutun
• Kristal etrafında koruyucu toprak hattı oluşturun
• Devrenizin yazılım konfigürasyonunu harici osilatör kullanımı için ayarlayın

Sorun Giderme ve İpuçları

25.000 MHz Kristal Osilatör GWX-26 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Osilatör Başlamama Sorunu: Yük kapasitörleri değerlerini kontrol edin, mikrodenetleyici konfigürasyonunu doğrulayın
• Frekans Kayması: PCB tasarımını gözden geçirin, kapasitör tipini değiştirin
• Gürültülü Sinyal: Topraklamayı iyileştirin, kristali gürültü kaynaklarından uzak tutun
• Isınma Sorunu: Sürüş gücünü kontrol edin, aşırı yükleme olmadığından emin olun

Verimli Kullanım İpuçları

• Yüksek frekanslı kristallerde PCB yollarının kısa ve doğrudan olmasına dikkat edin
• NP0/C0G tipi yüksek kaliteli seramik kapasitörler kullanın
• Osilatör devresini gürültülü devre elemanlarından (güç düzenleyicileri, motor sürücüler) uzak tutun
• Hassas uygulamalarda çevre sıcaklığını sabit tutmaya çalışın

Paket İçeriği

• 25.000 MHz Kristal Osilatör GWX-26
