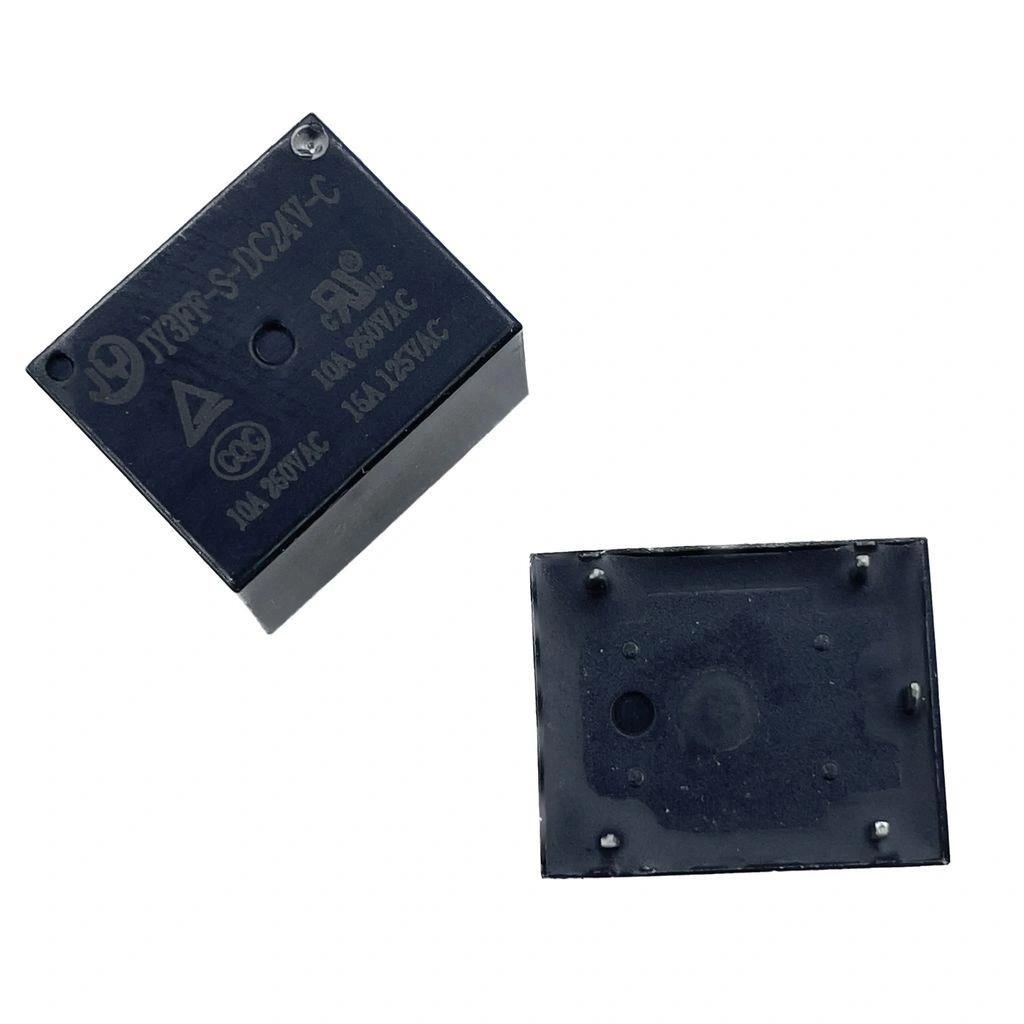

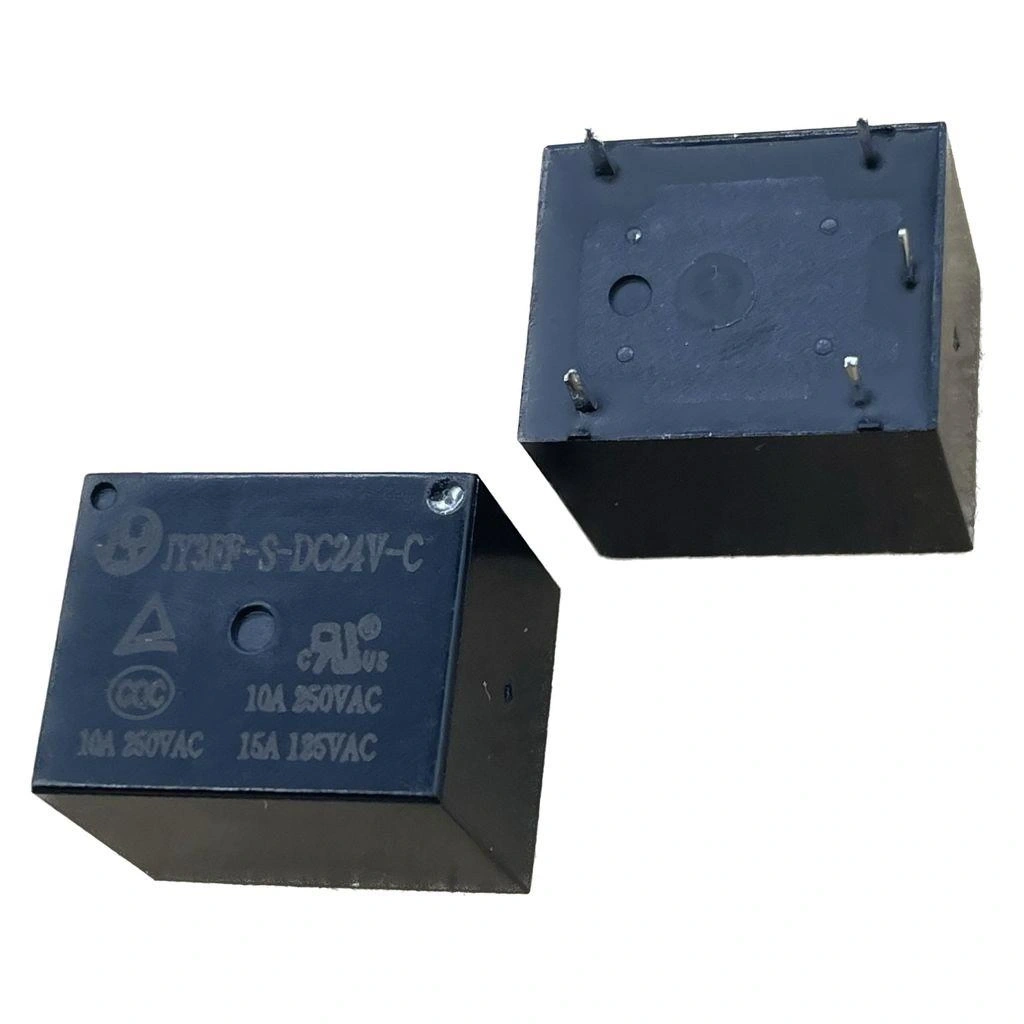

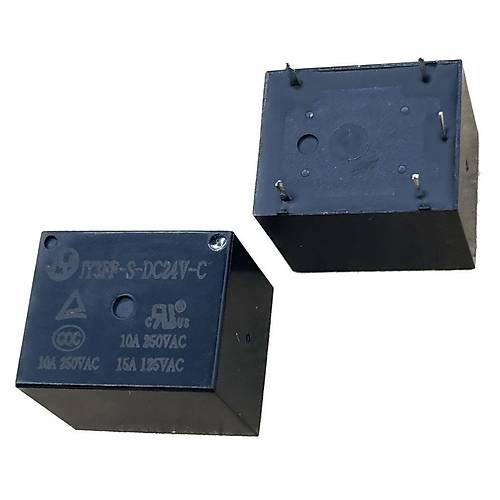

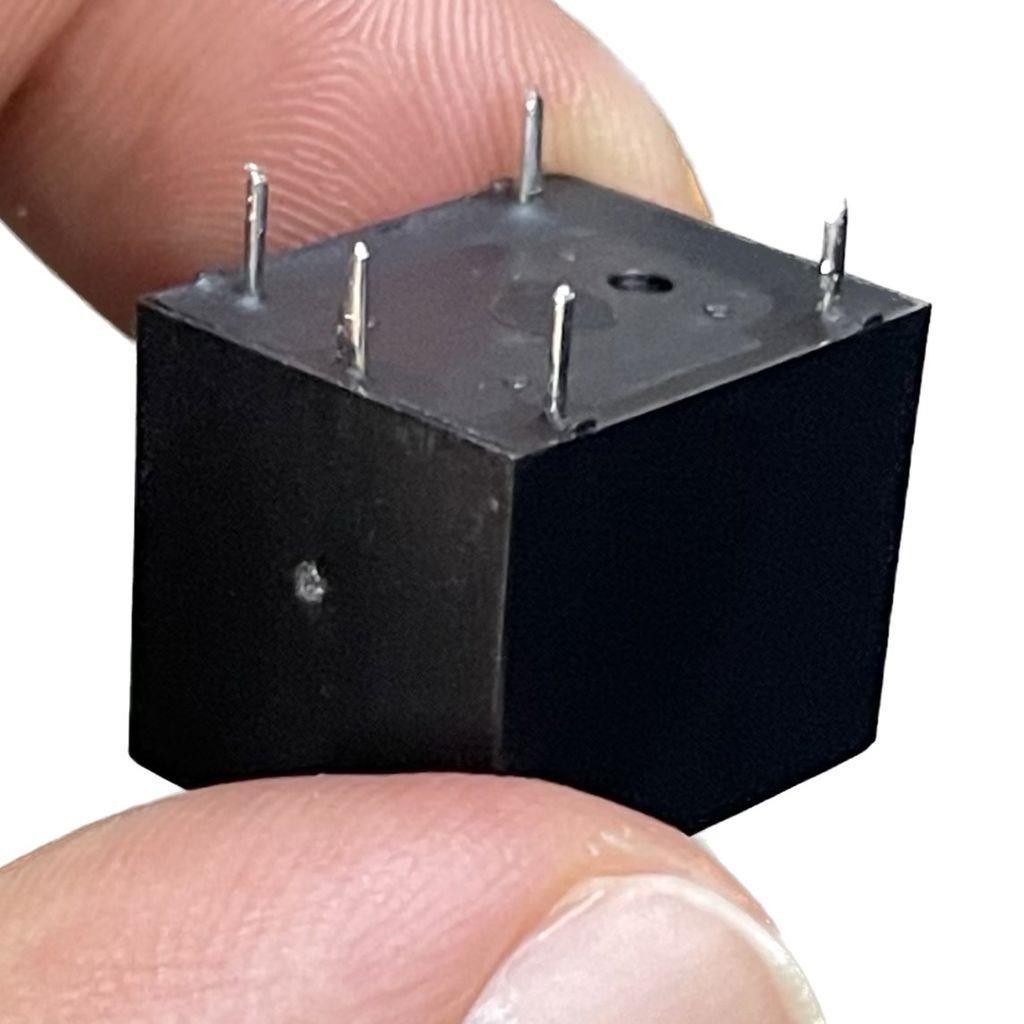

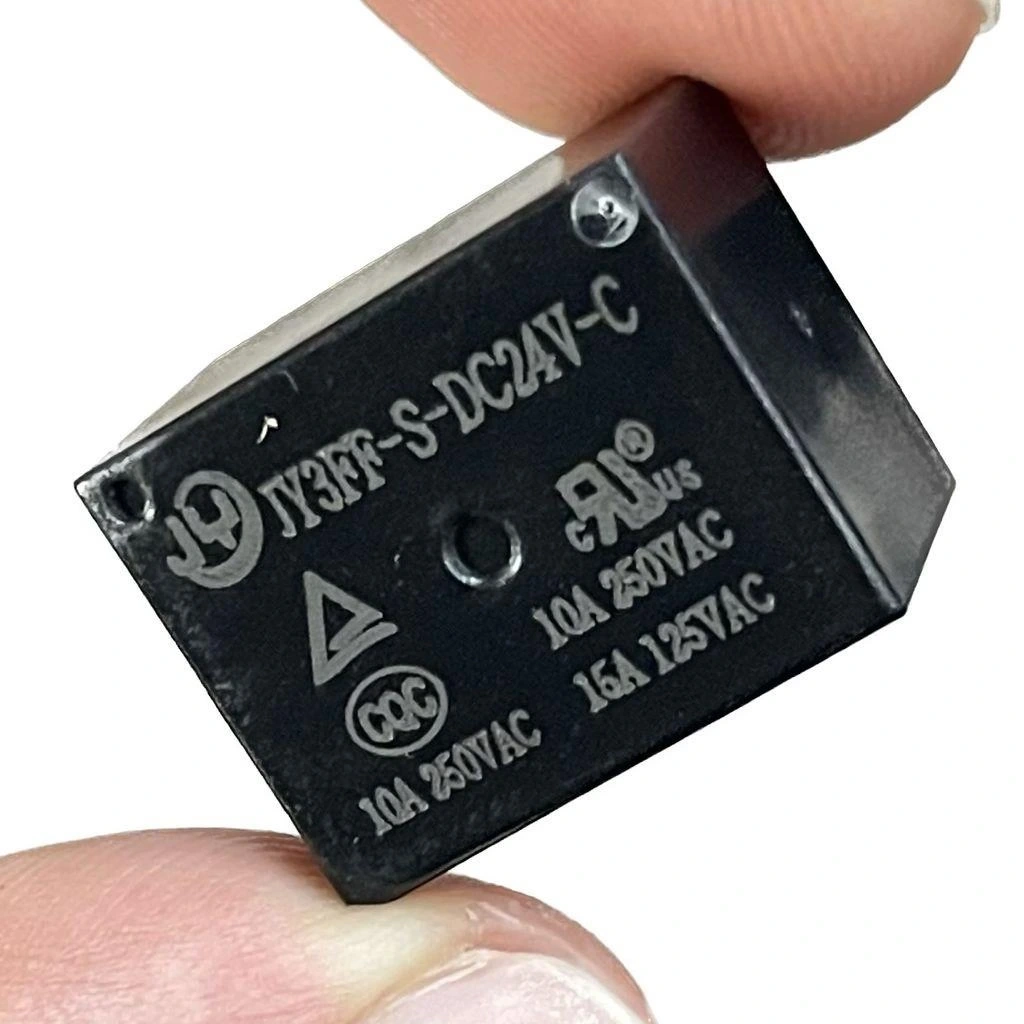

24V Minyon Spot Röle JY3FF-S-DC24V-C 10A

24V Minyon Spot Röle JY3FF-S-DC24V-C 10A

JY3FF-S-DC24V-C, 24V kontrol gerilimi ile çalışan kompakt ve güvenilir bir minyon spot röledir. 10A anahtarlama kapasitesi ile endüstriyel otomasyon, kontrol sistemleri ve elektronik projelerde kullanım için ideal olan bu röle, küçük boyutuna rağmen yüksek performans sunmaktadır.

Endüstriyel standartlarda 24V DC gerilim ile çalışan bu röle, PLC sistemleri ve endüstriyel kontrol uygulamaları için uygun çalışma gerilimine sahiptir.

JY3FF-S serisi minyon spot röle, çeşitli elektronik komponentler ile birlikte kullanılarak endüstriyel otomasyon, makine kontrolü ve PLC tabanlı uygulamalarda güvenilir anahtarlama çözümü sunar.

Teknik Özellikler

24V Minyon Spot Röle JY3FF-S-DC24V-C 10A'nın detaylı teknik özellikleri aşağıda listelenmiştir.

• Üretici: JY (Jing Yi)
• Model: JY3FF-S-DC24V-C
• Röle Tipi: SPDT (Tek Kutuplu Çift Yönlü)
• Bobin Gerilimi: 24.VDC
• Bobin Direnci: 1700 Ohm ±10%
• Bobin Akımı: 14.1mA
• Bobin Gücü: Yaklaşık 0.34W
• Kontak Düzeni: 1 Form C (COM, NO, NC)
• Kontak Malzemesi: Gümüş alaşım
• Kontak Direnci: 100mΩ (maksimum)
• Anahtarlama Kapasitesi: 10A @ 250VAC / 10A @ 30VDC
• Maksimum Anahtarlama Gücü: 2.500VA / 300W
• Minimum Anahtarlama Yükü: 100mA @ 5VDC
• Minimum Çekme Gerilimi: 75% nominal gerilim (18VDC)
• Minimum Bırakma Gerilimi: 10% nominal gerilim (2.4VDC)
• Çekme Süresi: 10ms (maksimum)
• Bırakma Süresi: 5ms (maksimum)
• Elektriksel Ömür: 100.000 işlem (tam yükte)
• Mekanik Ömür: 10.000.000 işlem
• İzolasyon Direnci: 100MΩ (minimum, 500VDC)
• Dielektrik Dayanımı: 1500VAC, 1 dakika
• Çalışma Sıcaklığı: -25°C ile +70°C arası
• Çalışma Nemi: %45 ile %85 arası
• Pin Sayısı: 5 pin
• Pin Düzeni: Standart minyon röle pin yapısı
• Montaj Tipi: PCB montaj
• Boyutlar: 19mm x 15.5mm x 15.3mm
• Ağırlık: Yaklaşık 9g

Kullanım Alanları

24V Minyon Spot Röle JY3FF-S-DC24V-C 10A'nın kullanılabileceği çeşitli alanlar ve uygulama örnekleri.

Endüstriyel Kontrol

• PLC sistemleri
• Endüstriyel otomasyon
• Makine kontrol panelleri
• Motor kontrol devreleri
• Fabrika ekipmanları

Elektronik Projeler

• 24V sistemler için arayüz devreleri
• Sensör arayüzleri
• Güç kontrol uygulamaları
• Sinyal izolasyonu
• DIY elektronik projeleri

Otomotiv ve Elektrikli Sistemler

• 24V araç sistemleri
• Kamyon ve ağır vasıta elektronik kontrol üniteleri
• Solar enerji kontrol sistemleri
• Batarya şarj kontrol üniteleri
• Acil durum güç sistemleri

Avantajlar ve Özellikler

24V Minyon Spot Röle JY3FF-S-DC24V-C 10A'nın sağladığı avantajlar ve çözümler.

• Endüstriyel Gerilim: 24V DC kontrol gerilimi ile endüstriyel uyumluluk
• Kompakt Boyut: Minyon yapısı ile az yer kaplar
• Yüksek Anahtarlama Kapasitesi: 10A akım taşıma kabiliyeti
• Düşük Güç Tüketimi: 0.34W bobin gücü ile verimli çalışma
• Görsel Durum Göstergesi: LED indikatör ile çalışma durumu
• Uzun Ömür: 10 milyon mekanik işlem kapasitesi
• Kolay Montaj: PCB deliklerine uygun standart pin yapısı
• Yüksek İzolasyon: 100MΩ izolasyon direnci
• Geniş Çalışma Sıcaklığı: -25°C ile +70°C arası çalışabilme
• Güvenilir Performans: Zorlu endüstriyel ortamlarda kullanıma uygun

Bağlantı ve Kullanım

24V Minyon Spot Röle JY3FF-S-DC24V-C 10A'nın bağlantı şeması ve kullanım kılavuzu.

Röle pin bağlantıları ve fonksiyonları:

• 1-2 (Bobin): 24V DC kontrol sinyali için bağlantı pinleri
• COM (Ortak): Anahtarlanacak devrenin ortak bağlantısı
• NO (Normalde Açık): Röle çekili değilken açık olan kontak
• NC (Normalde Kapalı): Röle çekili değilken kapalı olan kontak

PLC ile kullanım için gerekli komponentler:

• 1x Transistör (örn. 2N2222, BC547) veya MOSFET (örn. IRF540)
• 1x 2.2kΩ direnç (transistör base girişi için)
• 1x 1N4007 diyot (ters EMK koruması için)
• 1x LED ve direnç (opsiyonel, durum göstergesi için)
• 24V DC güç kaynağı (min. 20mA)

Sorun Giderme ve İpuçları

24V Minyon Spot Röle JY3FF-S-DC24V-C 10A kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Röle Çekmeme Sorunu: 24V DC güç kaynağının doğru bağlandığından emin olun
• Düşük Voltaj Problemi: Minimum çekme gerilimi olan 18V altında voltaj düşümü olmamalı
• Kontak Aşınması: İndüktif yükler için snubber devresi ekleyin
• PCB Yolu Isınması: 10A için en az 2.5mm genişliğinde PCB yolları çizin
• Gürültü Problemleri: Röle bobinine bypass kapasitörü ekleyin

Verimli Kullanım İpuçları

• PLC sistemlerinde 24V çıkışlarla uyumlu çalışması için doğru bağlantı şemasını kullanın
• Uzun kablo mesafelerinde voltaj düşümlerini hesaba katın
• İndüktif yükler için RC devresi (snubber) veya MOV ekleyin
• PCB tasarımında yeterli izolasyon mesafesi bırakın
• Transistör veya MOSFET ile sürme devresinde uygun koruma diyodu kullanın

Paket İçeriği

• 24V Minyon Spot Röle JY3FF-S-DC24V-C 10A
