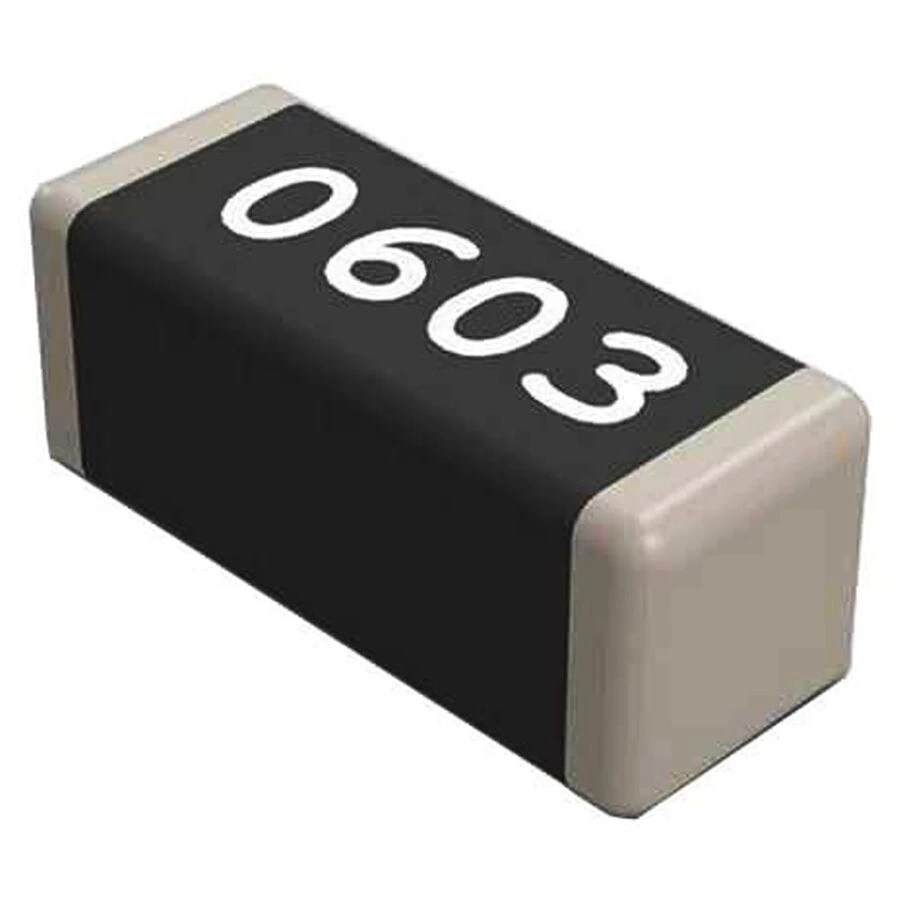

24R 603 1/10 SMD Direnç 5000 Adet (1 Makara)
24R 603 SMD dirençler, düşük direnç değerine sahip yüzey montaj komponentlerdir. 1/10W güç kapasitesi ve kompakt 603 kılıf boyutu ile modern elektronik devrelerde alan tasarrufu sağlarken, E24 serisinin standart değeri olarak çeşitli uygulamalarda kullanılır.
SMD dirençler ailesinin bu düşük değerli üyesi, akım sınırlama, sinyal sonlandırma, güç dağıtımı ve akım algılama gibi uygulamalarda önemli roller üstlenir.
5000 adetlik makara ambalajı ile seri üretim ihtiyaçlarına cevap veren bu dirençler, otomatik dizgi sistemleri ile uyumlu çalışarak endüstriyel elektronik üretiminde verimlilik sağlar.
Teknik Özellikler
24R 603 1/10 SMD Direnç 5000 Adet (1 Makara) ürününün detaylı teknik özellikleri aşağıda listelenmiştir.
- Direnç Değeri: 24 Ohm (24R)
- Kılıf Tipi: 603 (1608 Metrik)
- Güç Değeri: 1/10W (0.1W)
- Tolerans: ±%1 (F)
- Sıcaklık Katsayısı: ±100ppm/°C
- Çalışma Sıcaklığı: -55°C ile +155°C
- Boyutlar: 1.6mm x 0.8mm x 0.45mm
- Montaj Tipi: SMD (Yüzey Montaj)
- Gövde Malzemesi: Seramik
- Terminal Malzemesi: Nikel/Kalay kaplama
- Maksimum Çalışma Gerilimi: 75V
- RoHS Uyumluluğu: Evet
- Paket Şekli: Makara (Reel)
- Ambalaj Miktarı: 5000 adet
- Dizgi Uyumluluğu: Otomatik dizgi makineleri için uygun
Kullanım Alanları
24R 603 1/10 SMD Direnç 5000 Adet (1 Makara) ürününün kullanılabileceği çeşitli alanlar ve proje örnekleri.
Akım Kontrol Uygulamaları
- LED sürücü devreleri
- Akım sınırlayıcı devreler
- Şönt direnç olarak akım ölçümü
- Güç transistörlerinin emiter direnci
- Akım algılama devrelerinde
Sinyal İşleme ve İletişim
- Sinyal hattı sonlandırma
- Empedans eşleştirme devrelerinde
- Veri yolu terminasyonu
- RF sinyal zayıflatıcı uygulamalarında
- Diferansiyel sinyal hatlarında
Endüstriyel Elektronik
- Güç kaynağı devreleri
- Motor sürücü devreleri
- Otomasyon ekipmanları
- Test ve ölçüm cihazları
- Güç dağıtım sistemleri
Avantajlar ve Özellikler
24R 603 1/10 SMD Direnç 5000 Adet (1 Makara) ürününün sağladığı avantajlar ve çözümler.
- Düşük Direnç Değeri: 24 Ohm ile akım kontrolü ve sınırlama uygulamalarında ideal
- Kompakt Boyut: 603 kılıf tipi ile PCB alanından tasarruf sağlama
- Hassas Tolerans: %1 ile güvenilir ve tutarlı direnç değeri
- Seri Üretim Avantajı: 5000 adetlik makara ile kesintisiz üretim imkanı
- Geniş Sıcaklık Aralığı: -55°C ile +155°C arası güvenilir çalışma
- Düşük Sıcaklık Katsayısı: Değişen ortam koşullarında stabil performans
- Otomatik Montaj Uyumluluğu: Pick-and-place sistemleri ile kolay kullanım
- Dayanıklı Yapı: Seramik gövde ile fiziksel ve termal dayanıklılık
- Çevre Dostu: RoHS uyumlu malzeme ve üretim standartları
- Ekonomik Çözüm: Toplu alım ile birim maliyet avantajı
Montaj ve Kullanım
24R 603 1/10 SMD Direnç montajı ve kullanımı hakkında bilgiler.
İpucu: Düşük dirençli devrelerde PCB'de geniş bakır yollar kullanarak akım taşıma kapasitesini artırın.
Montaj için gerekli ekipman ve malzemeler:
- SMD lehimleme istasyonu
- İnce uçlu cımbız
- Lehim pastası veya flux
- Kurşunsuz lehim
- PCB temizleme solüsyonu
- ESD korumalı çalışma ortamı
- Optik büyüteç veya mikroskop
Montaj adımları:
- PCB pad'lerin temizliğini kontrol etme
- Lehim pastası veya flux uygulama
- Direnci doğru konumlandırma
- Kontrollü sıcaklıkta lehimleme (260-280°C)
- Soğuma sonrası bağlantı kalitesini kontrol etme
- Flux kalıntılarını temizleme
Sorun Giderme ve İpuçları
24R 603 1/10 SMD Direnç kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.
Yaygın Sorunlar ve Çözümleri
- Aşırı Isınma: Düşük dirençli komponentlerde yaygın sorundur. PCB tasarımında termal yollar ekleyin.
- Zayıf Lehim Bağlantısı: Yetersiz ısı veya lehim. Uygun sıcaklık ve yeterli lehim kullanın.
- Ölçüm Hataları: Prob direnci etki edebilir. 4-telli ölçüm tekniği kullanın.
- Tombstone Etkisi: Lehim pastası dengesizliği. Eşit miktarda pasta uygulayın.
- Akım Kapasitesi Aşımı: Direnç değeri ve güç sınırlarını aşmamaya dikkat edin.
Verimli Kullanım İpuçları
- Makarayı kuru ve nem kontrollü ortamda saklayın
- Akım taşıma kapasitesini PCB tasarımında dikkate alın
- Otomatik dizgi için makara gerginliğini kontrol edin
- 603 kılıf dirençler için uygun pad boyutları kullanın
- Yüksek akım uygulamalarında termal analiz yapın
- Düşük direnç ölçümlerinde 4-telli metot kullanın
Paket İçeriği
- 24R 603 1/10 SMD Direnç 5000 Adet (1 Makara)
İlgili Ürün Kategorilerimiz
Çeşitli direnç tipleri ve değerleri ile projeleriniz için gerekli pasif komponentler.
Ürünleri İncele →
Yüzey montaj teknolojisi için çeşitli değer ve kılıf seçenekleriyle SMD dirençler.
Ürünleri İncele →
603 kılıf standardında çeşitli direnç değerleri ile kompakt tasarımlar için.
Ürünleri İncele →
Neden Voltaj.Net'ten Almalısınız?
Voltaj.Net, elektronik komponentler konusunda Türkiye'nin güvenilir tedarikçisi olarak kaliteli ürünleri uygun fiyatlarla sunmaktadır.
- Kalite Güvencesi: Orijinal ve güvenilir elektronik komponentler
- Teknik Destek: Ürün seçimi ve kullanımı konusunda uzman desteği
- Hızlı Teslimat: Stoktan hızlı gönderim ve takip edilebilir kargo
- Tamamlayıcı Ürünler: SMD dirençlerden lehimleme ekipmanlarına kadar geniş ürün yelpazesi
- Uygun Fiyatlar: Kaliteden ödün vermeden rekabetçi fiyatlandırma
- Güvenilir Alışveriş: Kolay sipariş ve iade süreci, güvenli ödeme seçenekleri
Ürün Hakkında Sıkça Sorulan Sorular
24R SMD direnç üzerinde nasıl işaretlenir?
24R değerindeki SMD dirençler genellikle '24R' veya '240' olarak işaretlenir. '240' kodunda ilk iki rakam (24) değeri, son rakam (0) çarpanı gösterir.
24R 1/10W direnç maksimum ne kadar akım taşıyabilir?
P=I²R formülüne göre: I=√(P/R)=√(0.1/24)≈64.5mA sürekli akım taşıyabilir. Kısa süreli darbelerde bu değer daha yüksek olabilir.
24R direncin LED sürücü devresinde kullanımı nasıldır?
5V besleme ile mavi LED için: I=(5V-3.2V)/24Ω≈75mA akım sağlar. Bu değer güç sınırına yakındır, yüksek güçlü LED'ler için uygun değildir.
24R direncin şönt direnç olarak kullanımı nedir?
24R direnç üzerinden geçen her 20mA akım için 0.48V gerilim düşümü oluşur. Bu gerilim ölçülerek akım hesaplanabilir: I=V/R formülüyle.
Düşük dirençli SMD komponentlerde ölçüm hataları nasıl önlenir?
4-telli ölçüm tekniği (Kelvin bağlantısı) kullanılmalı, problar direnç terminallerine direkt temas ettirilmeli ve kaliteli multimetre tercih edilmelidir.
24R direncin terminasyon direnci olarak kullanımı nedir?
24R, 24 ohm karakteristik empedanslı sinyal hatlarında yansımaları önlemek için terminasyon direnci olarak kullanılır. Özellikle bazı RF ve video sinyallerinde uygundur.
24R ve 22R dirençler birbirinin yerine kullanılabilir mi?
Genel amaçlı devrelerde mümkündür, fark yaklaşık %9'dur. Akım sınırlama, LED parlaklığı gibi parametreleri etkileyeceğinden dikkatli değerlendirme gerektirir.
Düşük dirençli SMD komponentlerde PCB tasarımı nasıl olmalıdır?
Geniş bakır yollar, termal viyalar, ısı dağıtıcı padler kullanılmalı ve akım kapasitesi dikkate alınmalıdır. Yüksek akım taşıyan hatlar kalın çizilmelidir.
