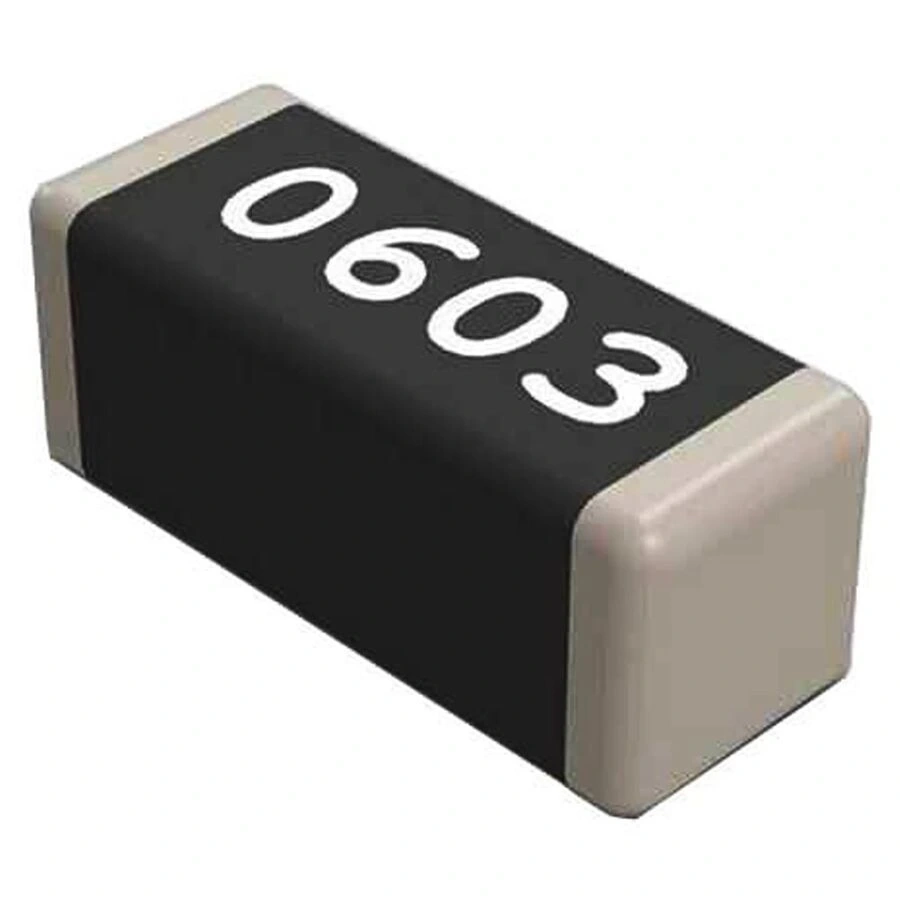

22R 603 1/10 SMD Direnç 5000 Adet (1 Makara)

22R 603 1/10 SMD Direnç 5000 Adet (1 Makara)

22R 603 SMD dirençler, düşük direnç değerine sahip yüzey montaj komponentlerdir. 1/10W güç kapasitesi ve kompakt 603 kılıf boyutu ile modern elektronik devrelerde alan tasarrufu sağlarken, E12/E24 serilerinin standart değeri olarak çeşitli uygulamalarda yaygın kullanılır.

SMD dirençler ailesinin bu popüler üyesi, akım sınırlama, sinyal sonlandırma, güç dağıtımı ve şönt uygulamaları gibi elektronik sistemlerde kritik roller üstlenir.

5000 adetlik makara ambalajı ile seri üretim ihtiyaçlarına cevap veren bu dirençler, otomatik dizgi sistemleri ile uyumlu çalışarak endüstriyel elektronik üretiminde verimlilik sağlar.

Teknik Özellikler

22R 603 1/10 SMD Direnç 5000 Adet (1 Makara) ürününün detaylı teknik özellikleri aşağıda listelenmiştir.

• Direnç Değeri: 22 Ohm (22R)
• Kılıf Tipi: 603 (1608 Metrik)
• Güç Değeri: 1/10W (0.1W)
• Tolerans: ±%1 (F)
• Sıcaklık Katsayısı: ±100ppm/°C
• Çalışma Sıcaklığı: -55°C ile +155°C
• Boyutlar: 1.6mm x 0.8mm x 0.45mm
• Montaj Tipi: SMD (Yüzey Montaj)
• Gövde Malzemesi: Seramik
• Terminal Malzemesi: Nikel/Kalay kaplama
• Maksimum Çalışma Gerilimi: 75V
• RoHS Uyumluluğu: Evet
• Paket Şekli: Makara (Reel)
• Ambalaj Miktarı: 5000 adet
• Dizgi Uyumluluğu: Otomatik dizgi makineleri için uygun

Kullanım Alanları

22R 603 1/10 SMD Direnç 5000 Adet (1 Makara) ürününün kullanılabileceği çeşitli alanlar ve proje örnekleri.

Akım Kontrol Uygulamaları

• LED sürücü devreleri
• Akım sınırlama uygulamaları
• Şönt direnç olarak akım ölçümü
• Güç transistörlerinin emiter direnci
• Batarya şarj kontrolü

Sinyal İşleme ve İletişim

• Sinyal hattı sonlandırma
• Empedans eşleştirme devreleri
• Veri yolu terminasyonu
• RF uygulamaları
• Diferansiyel sinyal hatları

Endüstriyel Elektronik

• Güç kaynağı devreleri
• Motor sürücü devreleri
• Otomasyon ekipmanları
• Test ve ölçüm cihazları
• Koruma devreleri

Avantajlar ve Özellikler

22R 603 1/10 SMD Direnç 5000 Adet (1 Makara) ürününün sağladığı avantajlar ve çözümler.

• Düşük Direnç Değeri: 22 Ohm ile akım kontrolü ve sınırlama uygulamalarında ideal
• Kompakt Boyut: 603 kılıf tipi ile PCB alanından tasarruf sağlama
• Hassas Tolerans: %1 ile güvenilir ve tutarlı direnç değeri
• Seri Üretim Avantajı: 5000 adetlik makara ile kesintisiz üretim imkanı
• Geniş Sıcaklık Aralığı: -55°C ile +155°C arası güvenilir çalışma
• Düşük Sıcaklık Katsayısı: Değişen ortam koşullarında stabil performans
• Otomatik Montaj Uyumluluğu: Pick-and-place sistemleri ile kolay kullanım
• Dayanıklı Yapı: Seramik gövde ile fiziksel ve termal dayanıklılık
• Çevre Dostu: RoHS uyumlu malzeme ve üretim standartları
• Ekonomik Çözüm: Toplu alım ile birim maliyet avantajı

Montaj ve Kullanım

22R 603 1/10 SMD Direnç montajı ve kullanımı hakkında bilgiler.

Montaj için gerekli ekipman ve malzemeler:

• SMD lehimleme istasyonu
• İnce uçlu cımbız
• Lehim pastası veya flux
• Kurşunsuz lehim
• PCB temizleme solüsyonu
• ESD korumalı çalışma ortamı
• Optik büyüteç veya mikroskop

Montaj adımları:

• PCB pad'lerin temizliğini kontrol etme
• Lehim pastası veya flux uygulama
• Direnci doğru konumlandırma
• Kontrollü sıcaklıkta lehimleme (260-280°C)
• Soğuma sonrası bağlantı kalitesini kontrol etme
• Flux kalıntılarını temizleme

Sorun Giderme ve İpuçları

22R 603 1/10 SMD Direnç kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Aşırı Isınma: Düşük dirençli komponentlerde sık görülür. PCB tasarımında termal yollar ekleyin.
• Zayıf Lehim Bağlantısı: Yetersiz ısı veya lehim. Uygun sıcaklık ve yeterli lehim kullanın.
• Ölçüm Hataları: Prob direnci etki edebilir. 4-telli ölçüm tekniği kullanın.
• Tombstone Etkisi: Lehim pastası dengesizliği. Eşit miktarda pasta uygulayın.
• Akım Kapasitesi Aşımı: Direnç değeri ve güç sınırlarını aşmamaya dikkat edin.

Verimli Kullanım İpuçları

• Makarayı kuru ve nem kontrollü ortamda saklayın
• Akım taşıma kapasitesini PCB tasarımında dikkate alın
• Otomatik dizgi için makara gerginliğini kontrol edin
• 603 kılıf dirençler için uygun pad boyutları kullanın
• Yüksek akım uygulamalarında termal analiz yapın
• Düşük direnç ölçümlerinde 4-telli metot kullanın

Paket İçeriği

• 22R 603 1/10 SMD Direnç 5000 Adet (1 Makara)
