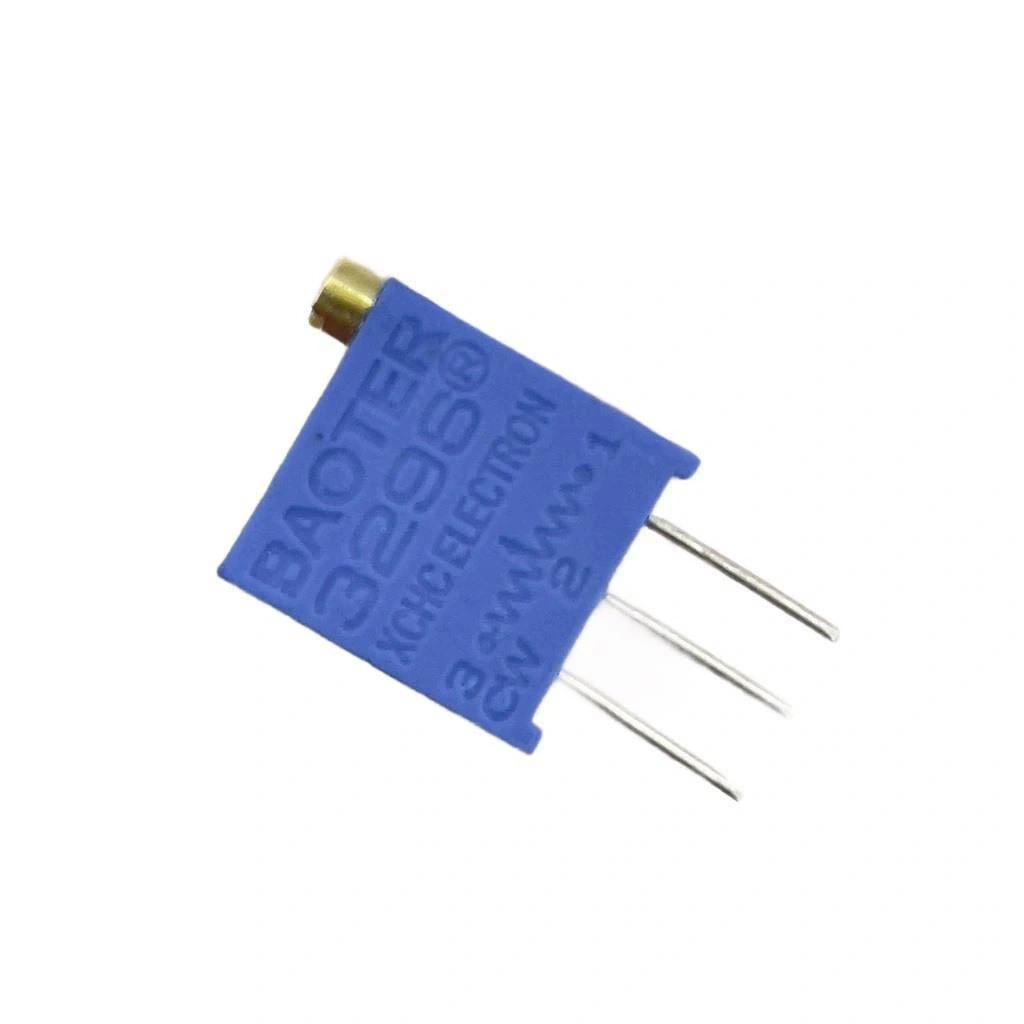

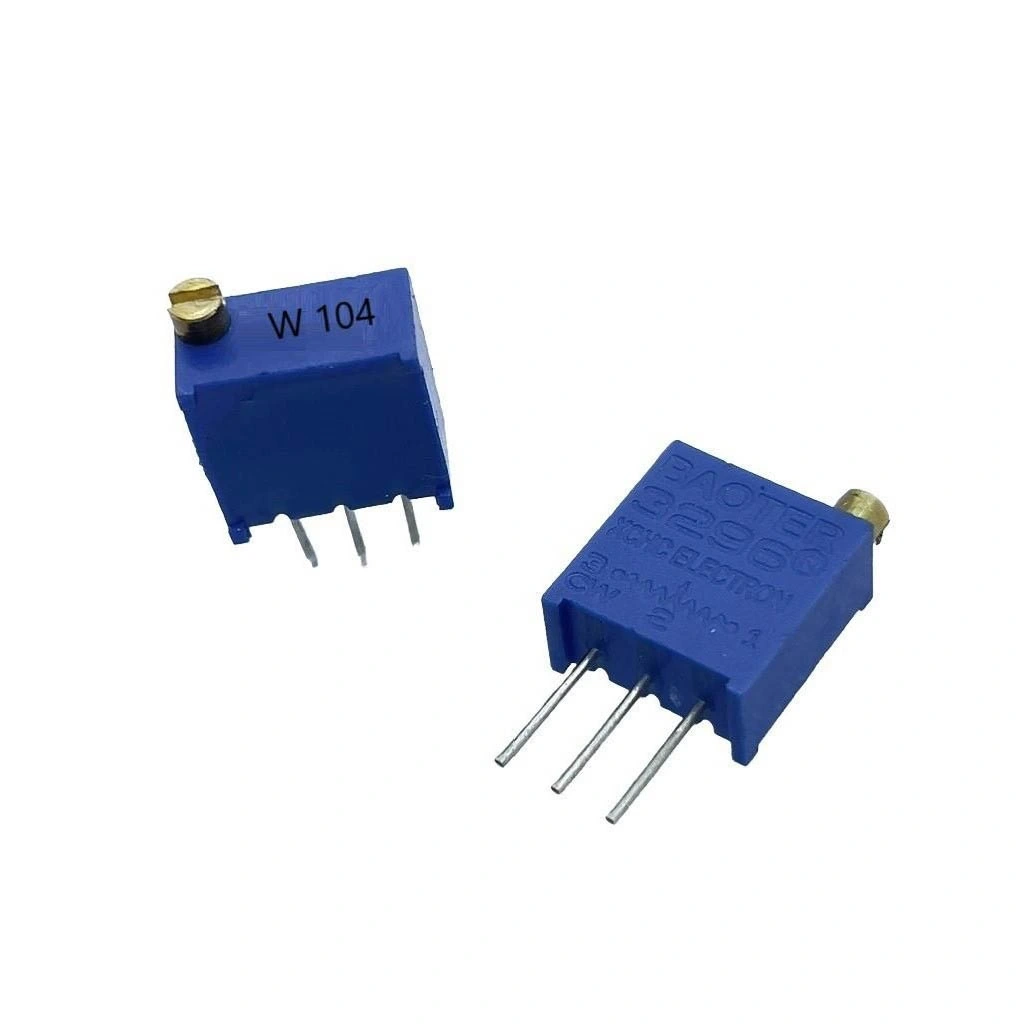

200R Trimpot - 3296 - W201 (Dik) Çok Turlu

200R Trimpot 3296 W201 Dik Çok Turlu

200R Trimpot 3296 W201, hassas direnç ayarı sağlayan çok turlu bir ayarlı dirençtir. Dik montaj yapısı ile PCB üzerinde az yer kaplayan bu komponent, W serisi tasarımıyla yüksek hassasiyet ve güvenilirlik sunar. 200 ohm direnç değeri ile düşük dirençli uygulamalarda hassas ayar gerektiren devreler için ideal bir seçimdir.

3296 serisi standart endüstriyel model olan bu elektronik komponent, çok turlu yapısı sayesinde ince ve hassas ayarlar yapmak için tasarlanmıştır. Tornavida ile ayarlanabilen yapısı, üretim sonrası kalibrasyon gerektiren devreler için mükemmel bir çözüm sunar.

Yüksek sıcaklık dayanımı ve uzun ömürlü performans özellikleriyle dikkat çeken trimpot, endüstriyel cihazlar, akım sınırlama devreleri ve hassas elektronik sistemlerde sıklıkla tercih edilmektedir.

Teknik Özellikler

200R Trimpot 3296 W201 Dik Çok Turlu'nun detaylı teknik özellikleri aşağıda listelenmiştir.

• Komponent Tipi: Çok Turlu Trimpot (Ayarlı Direnç)
• Model: 3296W

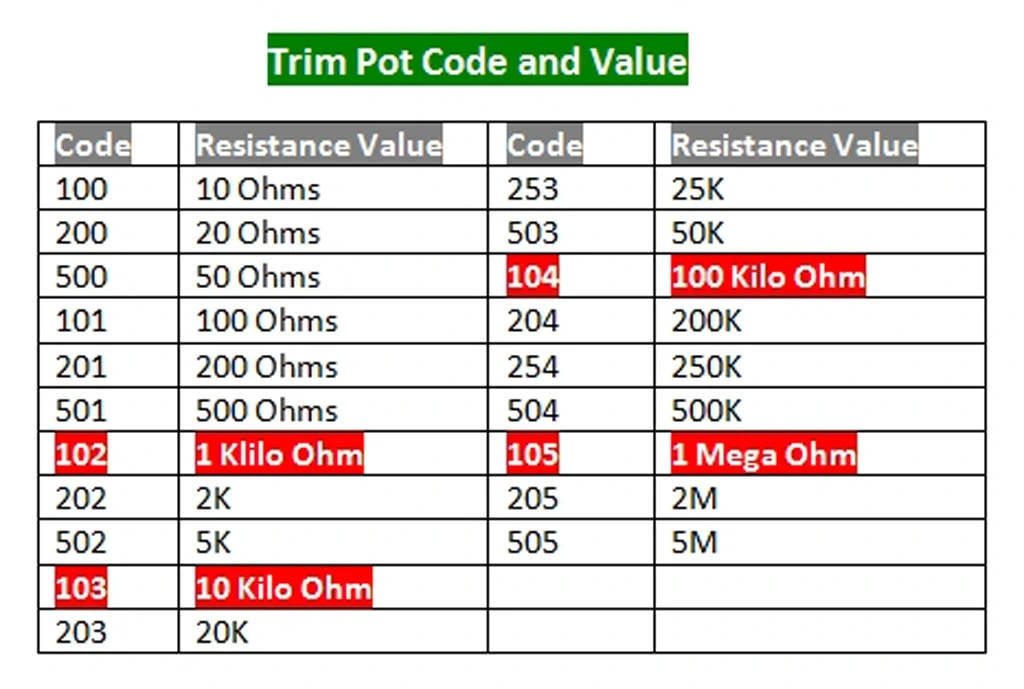

• Direnç Değeri: 200 Ω (200 Ohm))
• Tolerans: ±10%)

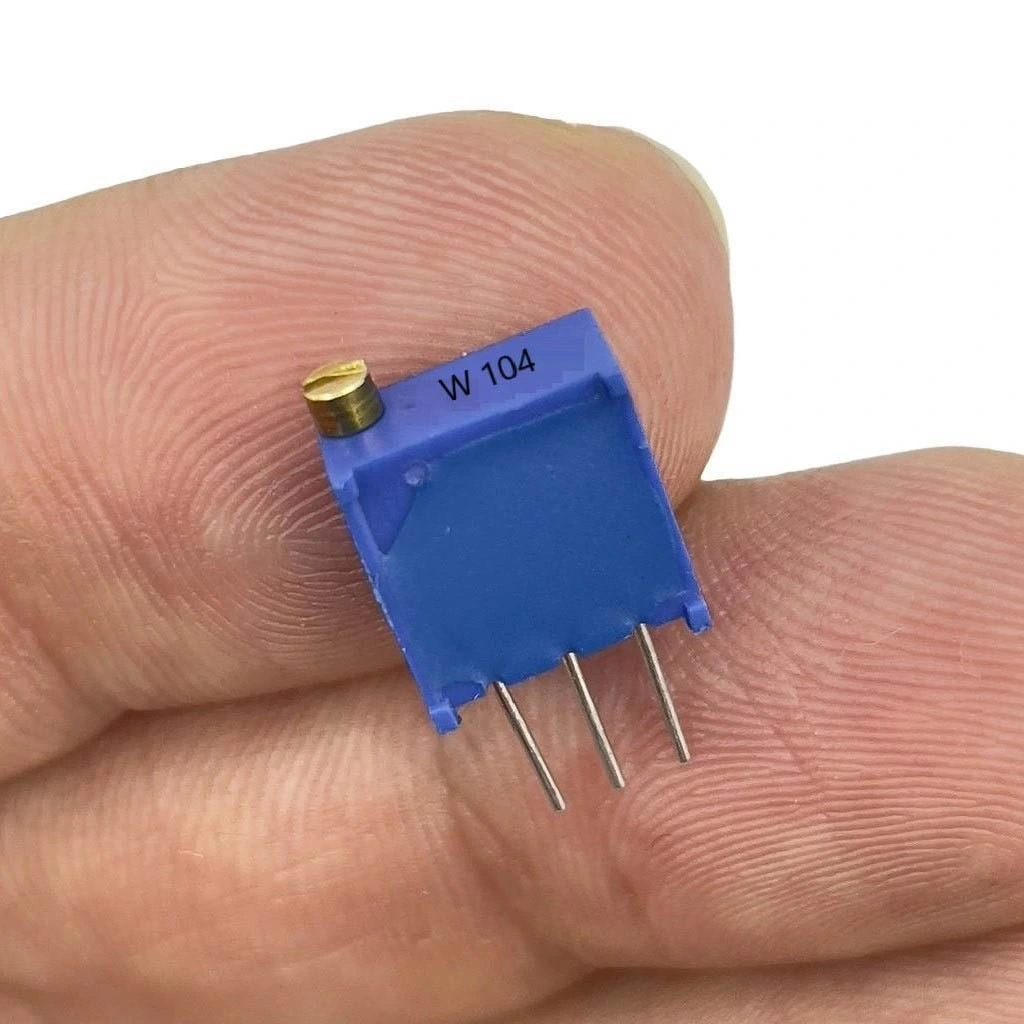

• Montaj Tipi: Dik (Dikey)
• Ayar Tipi: Çok turlu (25 tur)
• Ayar Mekanizması: Üst taraftan tornavida ile ayarlanabilir

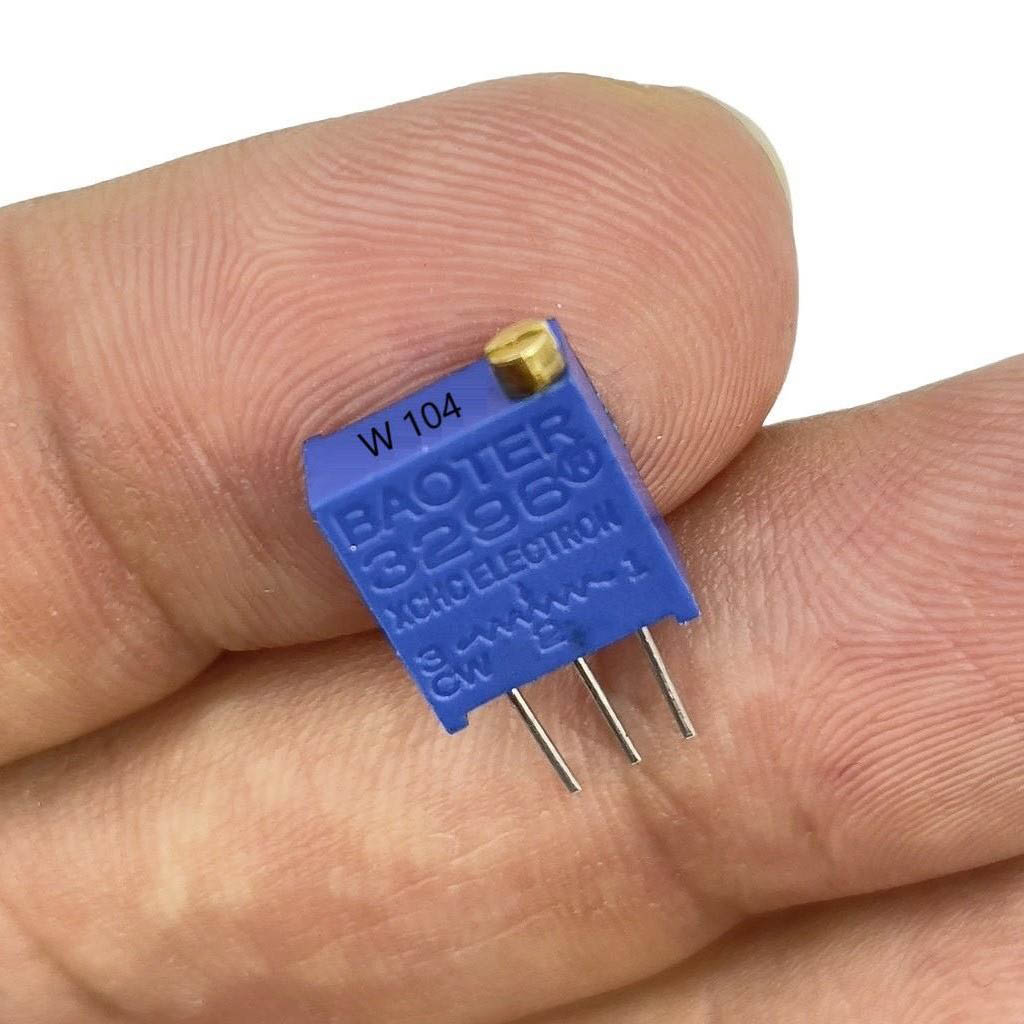

• Pin Sayısı: 3 pin
• Pin Düzeni: Standart (1-wiper, 2-3 direnç uçları)
• Pin Aralığı: 2.54mm (0.1 inç)
• Güç Değeri: 0.5W (500mW)
• Maksimum Çalışma Voltajı: 300V DC
• Ayar Torku: 4-20 cN·m
• Şaft Tipi: Düz başlı, tornavida ile ayarlanabilir
• Direnç Materyali: Cermet (Seramik-Metal Kompozit)
• Çalışma Sıcaklık Aralığı: -55°C ile +125°C arası
• Nem Direnci: MIL-STD-202 metot 103B standardına göre
• Sıcaklık Katsayısı: ±100 ppm/°C
• Yalıtım Direnci: 1000 MΩ (minimum)
• Elektriksel Ömür: 200 tam dönüş (minimum)
• Gövde Malzemesi: Polyester/Naylon
• Gövde Boyutları: 9.5mm x 9.5mm x 4.8mm (yaklaşık)
• RoHS Uyumluluğu: Evet
• Ağırlık: Yaklaşık 1g

Kullanım Alanları

200R Trimpot 3296 W201 Dik Çok Turlu'nun kullanılabileceği çeşitli alanlar ve uygulamalar.

Hassas Akım Kontrolü

• LED akım sınırlama
• Düşük güçlü akım kaynakları
• Akım algılama devreleri
• Referans akım ayarları
• Hassas akım bölücüler

Endüstriyel Uygulamalar

• Sensör kalibrasyon devreleri
• Düşük dirençli analog sistemler
• Besleme voltajı hassas ayarları
• Test ve ölçüm cihazları
• Geri bildirim devreleri

Özel Elektronik Sistemler

• Op-amp ofset ayarları
• Hassas karşılaştırıcı devreleri
• Sinyal şartlandırma devreleri
• Filtre devreleri
• Enstrümantasyon devreleri

Avantajlar ve Özellikler

200R Trimpot 3296 W201 Dik Çok Turlu'nun sağladığı avantajlar ve çözümler.

• Hassas Ayarlama: 25 turlu tasarım ile mikro seviyede direnç ayarı
• Düşük Direnç Değeri: 200 ohm ile düşük dirençli hassas uygulamalar
• Yüksek Stabilite: Cermet malzeme ile uzun süreli kararlı performans
• Kompakt Boyut: PCB üzerinde minimum alan kullanımı
• Kolay Ayarlama: Standart düz uçlu tornavida ile erişim
• Geniş Sıcaklık Aralığı: -55°C ile +125°C arası çalışma imkanı
• Düşük Sıcaklık Katsayısı: Sıcaklık değişimlerinde direnç kararlılığı
• Endüstriyel Standartlara Uygunluk: 3296 serisi yaygın kabul görmüş format
• Düşük Ayar Torku: Hassas ayarlamayı kolaylaştıran mekanik tasarım
• RoHS Uyumluluğu: Çevre dostu üretim standartları

Montaj ve Kullanım Rehberi

200R Trimpot 3296 W201 Dik Çok Turlu'nun doğru montajı ve kullanımı için rehber bilgiler.

PCB Montaj İpuçları:

• Pin Yerleşimi: PCB tasarımında pin konfigürasyonunu doğru belirleyin
• Lehimleme: Aşırı ısı uygulamadan kısa süreli lehimleme yapın
• Flux Temizliği: Lehim sonrası flux kalıntılarını temizleyin
• Erişim Planlama: Ayar vidası kolay erişilebilir olacak şekilde yerleştirin
• Titreşim Önlemi: Yüksek titreşimli ortamlarda sabitleme düşünün

Ayarlama Teknikleri:

• Başlangıç Konumu: Ayara başlamadan önce mevcut değeri not edin
• Hassas Tornavida: 2-3mm düz uçlu hassas tornavida kullanın
• Kademeli Ayar: Büyük değişiklikler yerine küçük adımlar yapın
• Yük Testi: Gerçek çalışma koşullarında ayarı kontrol edin
• Ayar Limitleri: Mekanik son noktaları aşmamaya dikkat edin

Sorun Giderme ve İpuçları

200R Trimpot 3296 W201 Dik Çok Turlu kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Direnç Sıçramaları: Wiper (sürgü) bağlantısını kontrol edin, temizliğini sağlayın.
• Ayar Zorluğu: Aşırı güç uygulamayın, uygun boyutta tornavida kullanın.
• Isınma Sorunu: Güç sınırlarını aşıp aşmadığınızı kontrol edin.
• Kayan Ayarlar: Titreşim etkisi olabilir, ayar sonrası sabitleme düşünün.
• Düşük Hassasiyet: Düşük değerli yük dirençlerinin etkisini kontrol edin.

Uygulama İpuçları

• Düşük direnç değeri nedeniyle güç sınırlarına dikkat edin
• Akım sınırlama uygulamalarında ısınma faktörünü hesaba katın
• Hassas ölçüm için 4-terminal (Kelvin) bağlantı tekniği düşünün
• İlk kurulumda direnç aralığını tarayarak tam çalışma aralığını belirleyin
• Nem ve kirlenmeye karşı koruyucu kaplama uygulayın
• Fabrika ayarlarını değiştirmeden önce orijinal pozisyonu işaretleyin

Paket İçeriği

• 200R Trimpot 3296 W201 Dik Çok Turlu
