200K 805 1/8 SMD Direnç 5000 Adet (1 Makara)

200K 805 1/8 SMD Direnç 5000 Adet (1 Makara)

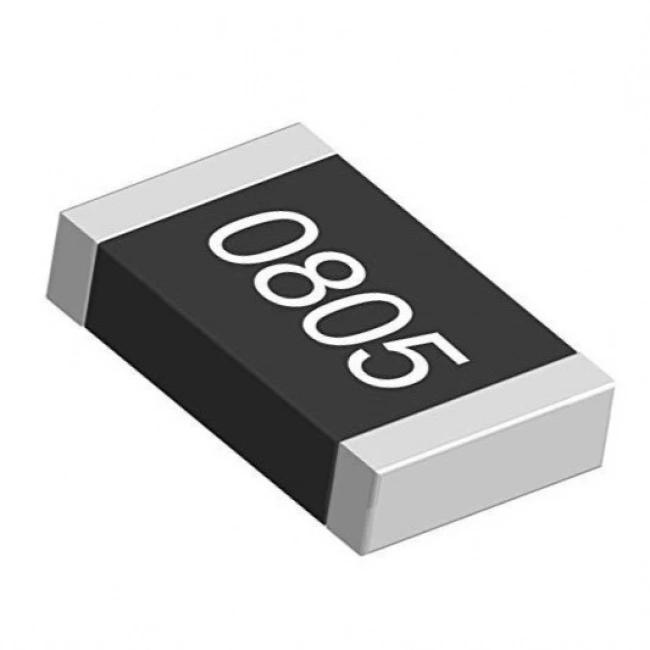

200K 805 1/8 SMD Direnç, elektronik devrelerinizde yüksek direnç değeri gerektiren uygulamalarda kullanabileceğiniz yüzey montaj dirençtir. 805 kılıf boyutu ile kolay montaj ve yeterli güç kapasitesi sağlar.

SMD direnç teknolojisi ile üretilen bu komponentler, 200 kilohm direnç değeri sunar ve gerilim bölücüler, zamanlama devreleri ve yüksek empedanslı giriş uygulamaları için idealdir.

5000 adet içeren makara ambalajı ile seri üretim ve otomatik dizgi makinelerinde kullanıma uygundur. Direnç ihtiyaçlarınız için ekonomik ve pratik bir çözüm sunar.

Teknik Özellikler

200K 805 1/8 SMD Direnç 5000 Adet (1 Makara)'nın detaylı teknik özellikleri aşağıda listelenmiştir.

• Direnç Değeri: 200 kΩ (200.000 Ohm)
• Kılıf Tipi: 805 (2012 Metrik)
• Güç Değeri: 1/8 Watt (0.125W)
• Tolerans: ±%5
• Sıcaklık Katsayısı: ±100 ppm/°C
• Çalışma Sıcaklığı: -55°C ile +125°C arası
• Boyutlar: 2.0mm × 1.25mm × 0.5mm
• Malzeme: Kalın film teknolojisi
• Bağlantı Tipi: Yüzey montaj (SMD/SMT)
• Ambalaj: Makara (Tape & Reel)
• Miktar: 5000 adet
• RoHS Uyumluluğu: Evet

Kullanım Alanları

200K 805 1/8 SMD Direnç 5000 Adet (1 Makara)'nın kullanılabileceği çeşitli alanlar ve proje örnekleri.

Elektronik Devreler

• Gerilim bölücü devreler
• Yükseltici geri besleme devreleri
• RC zaman sabiti devreleri
• Yüksek empedanslı giriş devreleri
• Bias devreleri

Sensör Uygulamaları

• Sıcaklık sensör devreleri
• Işık sensörü uygulamaları
• Nem sensör arayüzleri
• Basınç sensör devreleri
• Gaz sensör entegrasyonu

Sinyal İşleme

• Aktif filtreler
• Osilatör devreleri
• Opamp devreleri
• Analog-dijital dönüştürücü arayüzleri
• Zamanlayıcı devreleri

Avantajlar ve Özellikler

200K 805 1/8 SMD Direnç 5000 Adet (1 Makara)'nın sağladığı avantajlar ve çözümler.

• Yüksek Direnç Değeri: 200 kilohm ile çeşitli uygulamalar için ideal
• Kompakt Boyut: 805 kılıf ile PCB alanından tasarruf
• Güç Kapasitesi: 1/8W ile güvenilir çalışma
• Makara Ambalaj: Otomatik dizgi makineleri için uygun format
• Yüksek Adet: 5000 adet ile seri üretim avantajı
• Hassas Tolerans: ±%5 ile güvenilir devre performansı
• Geniş Sıcaklık Aralığı: -55°C ile +125°C arası çalışma kabiliyeti
• Düşük Gürültü: Kalın film teknolojisi ile düşük gürültü seviyesi

Montaj ve Kullanım

200K 805 1/8 SMD Direnç 5000 Adet (1 Makara)'nın montaj ve kullanım süreci hakkında bilgiler.

Montaj için gerekli ekipmanlar ve adımlar:

• Reflow fırını veya sıcak hava istasyonu
• SMD lehim pastası
• Pick and place ekipmanı veya cımbız
• PCB tutucusu
• Multimetre

805 kılıf dirençler için montaj ipuçları:

• PCB pad boyutları: 1.0mm × 1.3mm olmalı
• Lehim pastası şablonu: 0.15-0.20mm kalınlığında
• Maksimum reflow sıcaklığı: 260°C
• Pik lehimleme süresi: 10-30 saniye
• Yüksek dirençli hatlar için izolasyon mesafelerini koruyun

Sorun Giderme ve İpuçları

200K 805 1/8 SMD Direnç 5000 Adet (1 Makara) kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Yüksek Empedans Sorunları: PCB yüzeyini temiz tutun, konformal kaplama kullanın
• Nem Etkisi: Yüksek dirençli hatların nem almasını engellemek için kaplama yapın
• Lehim Sorunları: Uygun sıcaklık profili ve yeterli flux kullanın
• Parazitik Kapasitans: Yüksek empedanslı hatları kısa tutun
• Gürültü: Yüksek empedanslı devreler için ekranlama yapın

Verimli Kullanım İpuçları

• RC zaman sabiti hesabı: T = R × C formülü (200kΩ × 0.1µF = 20ms)
• Voltaj bölücü hesabı: Vout = Vin × (R2 / (R1 + R2))
• Maksimum akım: I = √(P/R) = √(0.125/200000) ≈ 0.79mA
• Yüksek dirençli hatlarda gürültüyü azaltmak için bypass kapasitörü kullanın
• Yüksek frekans uygulamalarında parazitik kapasitans etkisine dikkat edin

Paket İçeriği

• 200K 805 1/8 SMD Direnç 5000 Adet (1 Makara)
