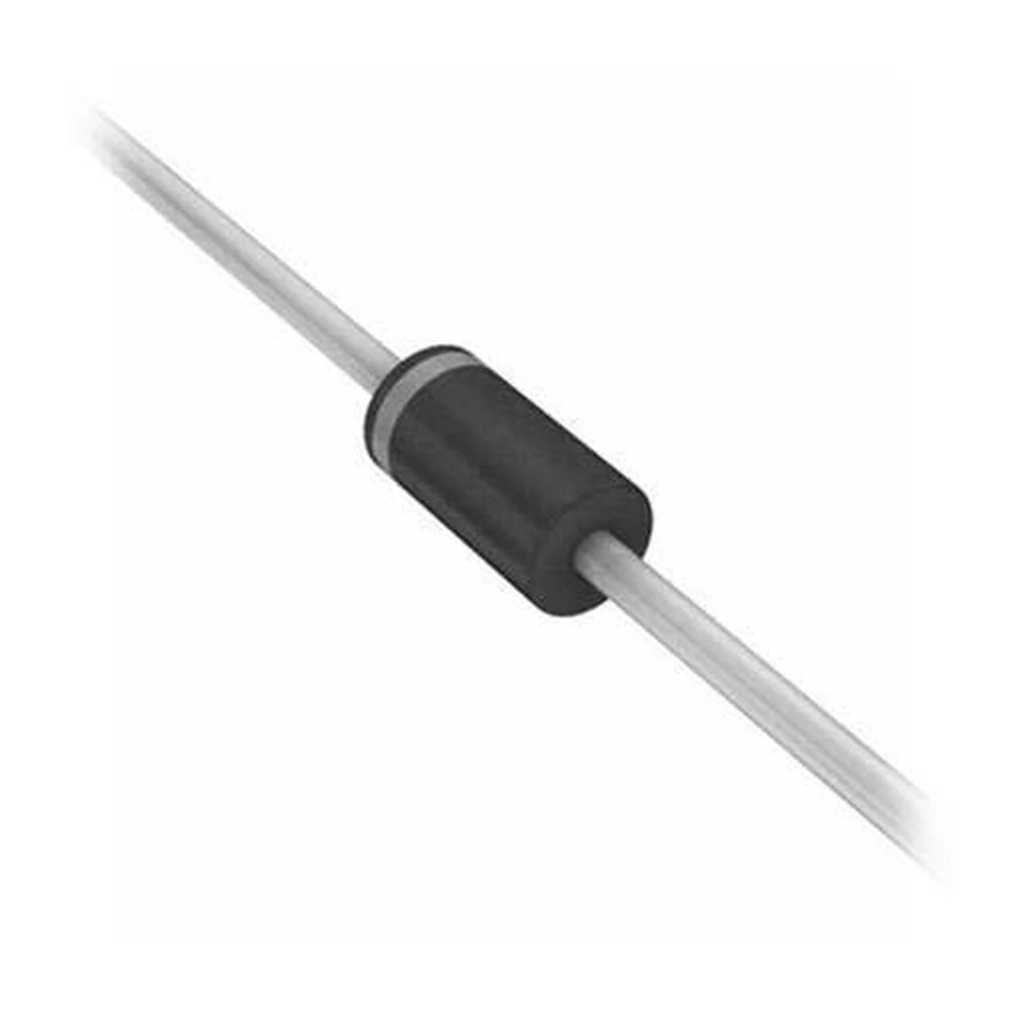

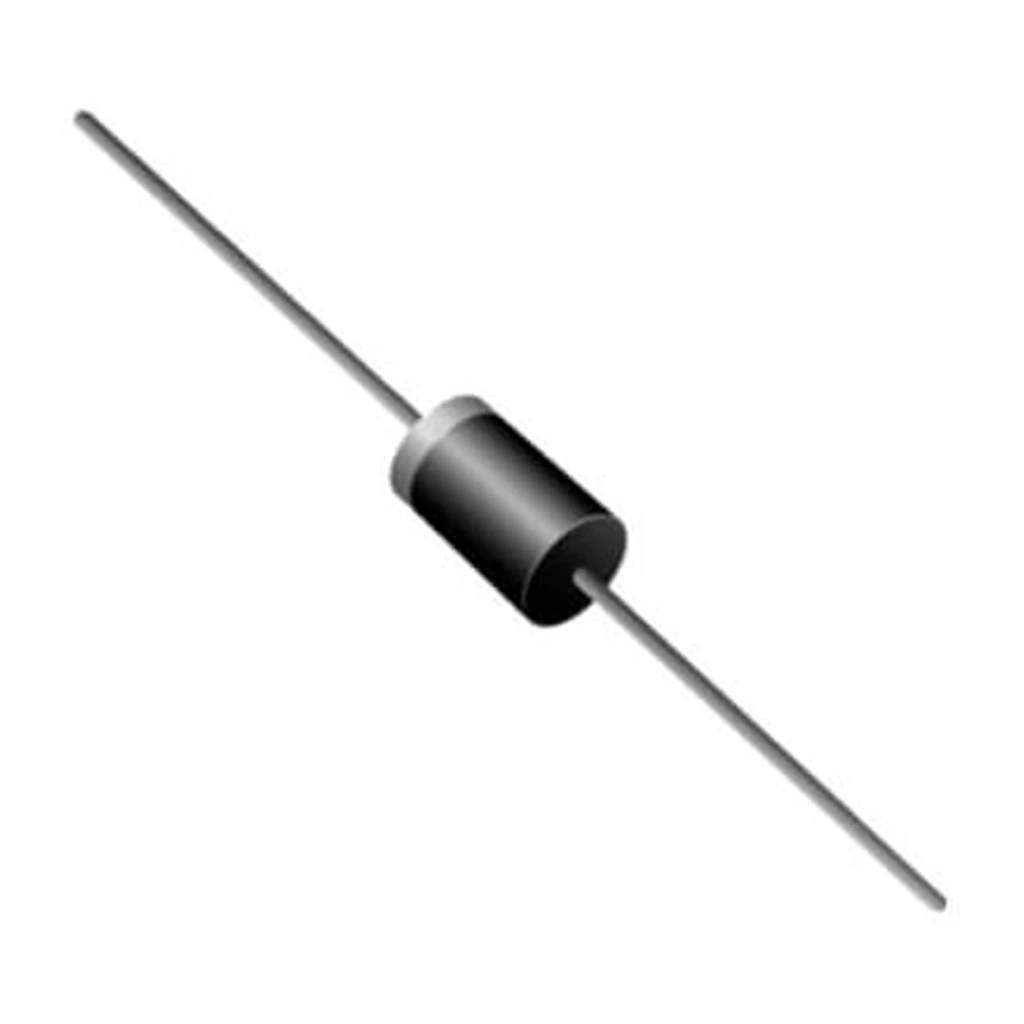

1N5358B 22V 5% 5.5W Zener Diyot
1N5358B 22V 5% 5.5W Zener Diyot, elektronik devrelerde yüksek güçlü voltaj regulasyonu ve aşırı gerilim koruması sağlayan endüstriyel bir yarı iletken komponenttir. 22V zener voltajı ve 5.5W güç kapasitesi ile, yüksek akımlı sistemlerde aşırı gerilim koruması ve referans voltajı oluşturma amacıyla üstün performans sunar.
DO-15 (Axial) paketinde sunulan bu diyot, standart aksiyal yapısı ve büyük boyutlarıyla yüksek güç uygulamalarına uygun olup, 20V civarı sistemleri korumak için ideal bir çözümdür. 5.5W güç kapasitesi, standart zenerlere göre çok daha yüksek akım ve güç dayanımı sağlar.
Endüstriyel güç devreleri ve yüksek akımlı uygulamalarda yaygın olarak kullanılan zener diyot, diğer elektronik komponentler ile birlikte kullanıldığında, güç kaynakları, motor sürücüler ve endüstriyel kontrol sistemlerinde güvenilir koruma sağlar.
Teknik Özellikler
1N5358B 22V 5.5W Zener Diyot'un detaylı teknik özellikleri aşağıda listelenmiştir.
- Zener Voltajı (Vz): 22V (±5% tolerans)
- Maksimum Güç Dağılımı: 5.5W
- Paket Tipi: DO-15 (Axial)
- Montaj Tipi: THT (Through-Hole Technology)
- Zener Test Akımı (Izt): Yaklaşık 136mA
- Maksimum Zener Akımı (Izm): Yaklaşık 250.0mA
- Maksimum İleri Voltaj Düşümü (Vf): 1.2V @ 1A (tipik)
- Çalışma Sıcaklığı: -65°C ile +175°C arası
- Depolama Sıcaklığı: -65°C ile +175°C arası
- Termal Direnç (Rth): Yaklaşık 15°C/W (tipik)
- Dinamik Direnç (Zzt): 6Ω @ 136mA (tipik)
- Sıcaklık Katsayısı: Yaklaşık +0.04%/°C
- Paket Boyutları: 7.6mm (uzunluk) x 3.8mm (çap) (tipik)
- Bacak Uzunluğu: Yaklaşık 30mm
- Bacak Kalınlığı: 0.8mm (tipik)
- Ters Yön Sızıntı Akımı (Ir):< 5µA @ Vr = 16.5V
- RoHS Uyumluluğu: Evet
- Malzeme: Silikon yarıiletken, cam kapsül
- Darbe Dayanımı: 100W @ 8.3ms (tipik)
- Maksimum Sıcaklıkta Güç Düşümü: 175°C'de %0 güç
Kullanım Alanları
1N5358B 22V 5.5W Zener Diyot'un kullanılabileceği çeşitli alanlar ve proje örnekleri.
Yüksek Güç Uygulamaları
- Güç kaynağı koruması
- Motor sürücü devreleri
- Yüksek akımlı şönt regülatörler
- Endüstriyel ekipman koruması
- Yüksek güçlü LED sürücüleri
Endüstriyel Kontrol
- PLC sistemleri koruması
- Güç kontrol devreleri
- Selenoid ve röle koruması
- Endüstriyel sensör devreleri
- Yüksek voltajlı alarm sistemleri
Özel Uygulamalar
- Yüksek akımlı referans voltaj kaynakları
- DC-DC dönüştürücü koruması
- Güneş enerjisi sistemleri
- Batarya şarj kontrol devreleri
- Darbe gücü sınırlama devreleri
Avantajlar ve Özellikler
1N5358B 22V 5.5W Zener Diyot'un sağladığı avantajlar ve çözümler.
- Yüksek Güç Kapasitesi: 5.5W değeri ile üstün akım dayanımı
- Endüstriyel Değer: 22V ile 20V, 18V ve 24V sistemler için ideal
- Ultra Düşük Dinamik Direnç: 6Ω değeri ile mükemmel voltaj kararlılığı
- Büyük Fiziksel Boyut: Etkin ısı dağıtımı sağlayan DO-15 paket
- Pozitif Sıcaklık Katsayısı: Sıcaklık arttıkça kendini koruyan özellik
- ±5% Tolerans: Endüstriyel uygulamalar için yeterli doğruluk
- Geniş Çalışma Sıcaklığı: -65°C ile +175°C arası güvenilir çalışma
- Olağanüstü Darbe Dayanımı: 100W ani yük kapasitesi ile endüstriyel ortamlara uygunluk
- Düşük Termal Direnç: 15°C/W değeri ile verimli ısı transferi
- Yüksek Akım Yeteneği: 250mA'e kadar sürekli zener akımı
Montaj ve Kullanım
1N5358B 22V 5.5W Zener Diyot'un montaj ve kullanım detayları hakkında bilgiler.
İpucu: 1N5358B 5.5W zener diyot, yüksek güç uygulamaları için tasarlanmıştır. Polariteye her zaman dikkat edin - katot ucu, diyot üzerindeki işaretle belirtilmiştir. Standart DO-41 paketlere göre daha büyük olan DO-15 paketi, daha fazla ısı dağıtımı sağlar. Seri direnç hesaplarken R = (Vs - Vz) / Iz formülünü kullanın. Örneğin 30V kaynaktan 100mA zener akımı için: R = (30 - 22) / 0.1 = 80 Ohm gereklidir.
Montaj tavsiyeleri:
- Polarite: Katot bandını (işaretli uç) doğru yönde bağlayın
- PCB Tasarımı: Minimum 2mm bakır iz genişliği kullanın
- Isı Yönetimi: PCB üzerinde geniş bakır alan veya ısı alıcı kullanın
- Lehimleme: Kısa süreli ısı uygulaması yapın (350-400°C, 3-4 saniye)
- Konumlandırma: Sıcak komponentlerden uzak, iyi havalandırılan konumda monte edin
Kullanım önerileri:
- Yüksek Akım Koruması: Uygun değerde seri direnç ile kullanın
- Şönt Regülatör: Optimum kararlılık için 100-150mA ile çalıştırın
- Referans Voltajı: Ultra düşük dinamik dirençten faydalanmak için sabit akım besleyin
- Endüstriyel Koruma: Paralel kapasitör ile darbe gürültüsünü bastırın
- Motor Sürücü Koruması: Güç hattına doğrudan bağlayarak aşırı voltajı sınırlayın
Sorun Giderme ve İpuçları
1N5358B 22V 5.5W Zener Diyot kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.
Yaygın Sorunlar ve Çözümleri
- Aşırı Isınma: Daha büyük ısı alıcı kullanın veya zener akımını azaltın
- Voltaj Kararsızlığı: Daha yüksek zener akımı ile çalıştırın
- Yetersiz Koruma: Daha büyük değerli seri direnç kullanın
- Darbe Dayanımı: Paralel kapasitör ekleyin veya varistör ile destekleyin
- Parazit ve Gürültü: LC filtre ekleyin ve bağlantı yollarını kısaltın
Tasarım İpuçları
- Uzun ömür için, maksimum gücün %70'inden fazlasını sürekli kullanmaktan kaçının
- Endüstriyel ortamlarda, harici EMI filtreleme ile zener devresini destekleyin
- Güneş enerjisi sistemlerinde panel voltaj regülasyonu için ideal bir seçimdir
- Motor sürücülerde anahtarlama kaynaklı darbeleri bastırmak için kapasitörle birlikte kullanın
- Yüksek güçlü LED sürücülerinde aşırı voltaj koruması ve akım sınırlama için uygundur
- DC-DC dönüştürücülerin çıkış koruması için transistör kontrollü devrelerle destekleyin
