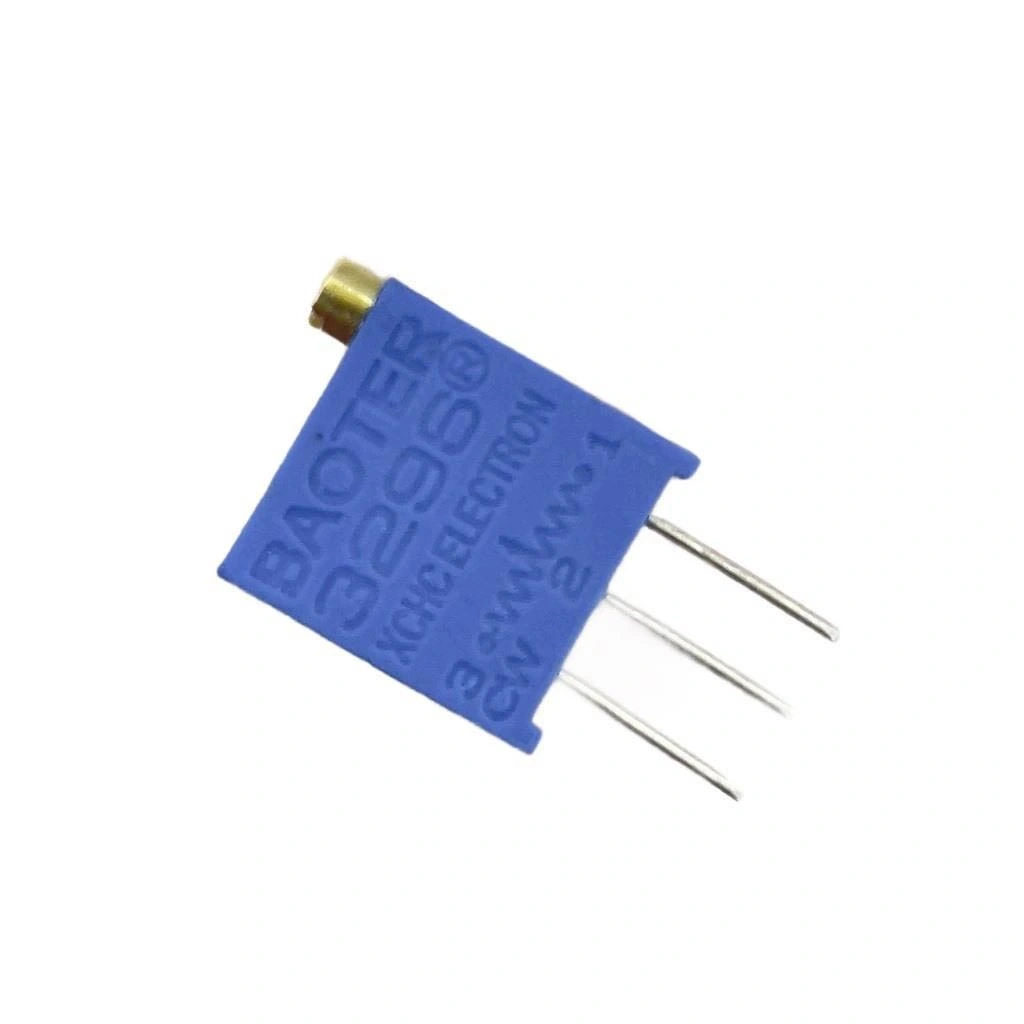

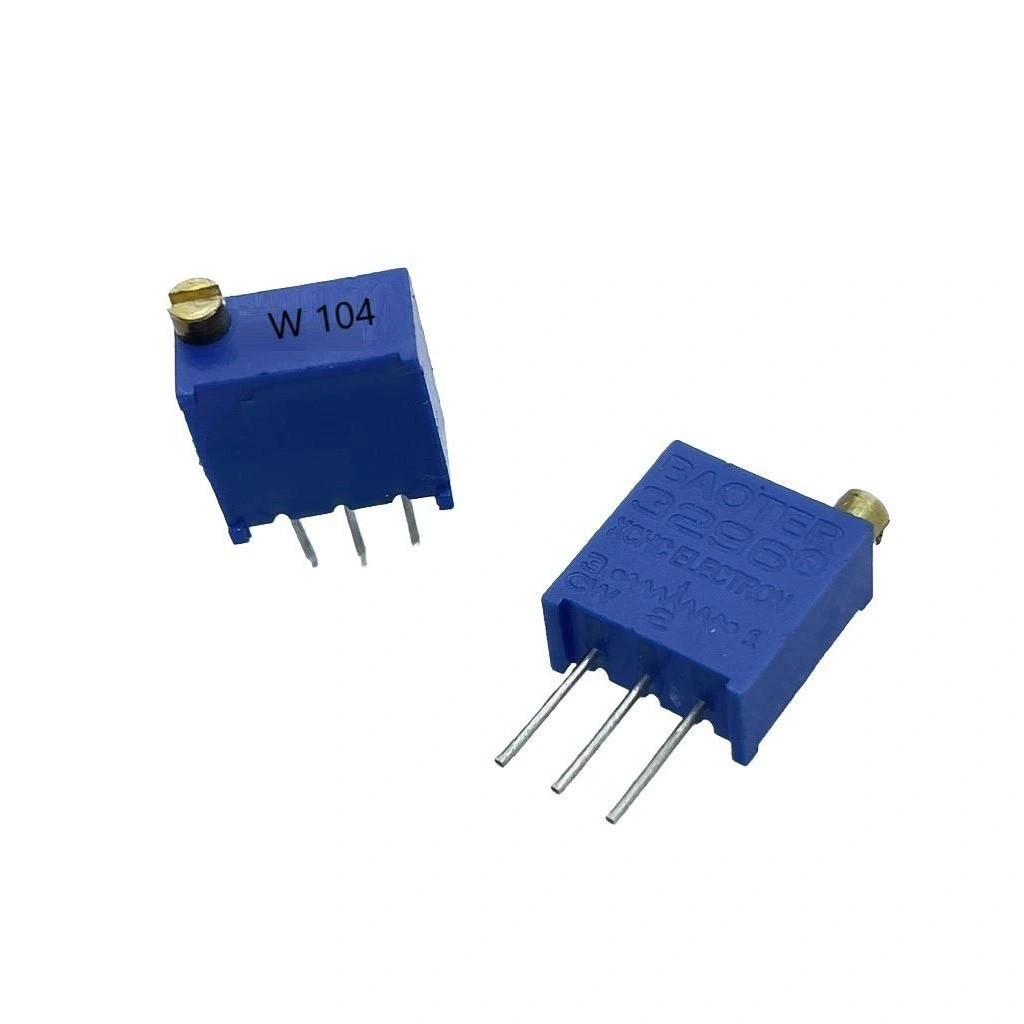

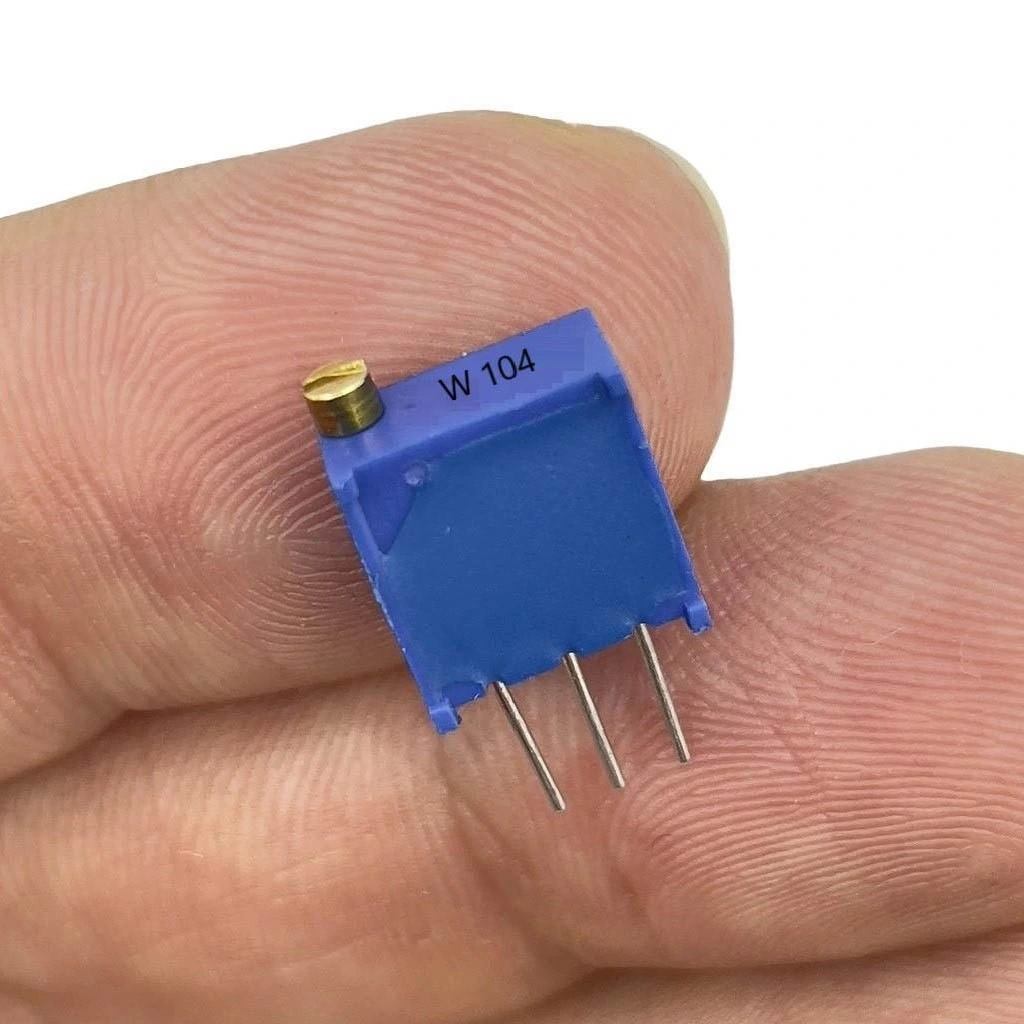

1M Trimpot - 3296 - W105 (Dik) Çok Turlu

1M Trimpot 3296 W105 Dik Çok Turlu

1M Trimpot 3296 W105, hassas direnç ayarı sağlayan çok turlu bir ayarlı dirençtir. Dik montaj yapısı ile PCB üzerinde az yer kaplayan bu komponent, W serisi tasarımıyla yüksek hassasiyet ve güvenilirlik sunar. 1 mega-ohm direnç değeri ile çok yüksek empedanslı devreler ve hassas voltaj bölücü uygulamaları için ideal bir seçimdir.

3296 serisi standart endüstriyel model olan bu elektronik komponent, çok turlu yapısı sayesinde ince ve hassas ayarlar yapmak için tasarlanmıştır. Tornavida ile ayarlanabilen yapısı, üretim sonrası kalibrasyon gerektiren devreler için mükemmel bir çözüm sunar.

Yüksek sıcaklık dayanımı ve uzun ömürlü performans özellikleriyle dikkat çeken trimpot, hassas ölçüm devrelerinde, sensör kalibrasyonunda ve düşük güç tüketimli elektronik sistemlerde sıklıkla tercih edilmektedir.

Teknik Özellikler

1M Trimpot 3296 W105 Dik Çok Turlu'nun detaylı teknik özellikleri aşağıda listelenmiştir.

• Komponent Tipi: Çok Turlu Trimpot (Ayarlı Direnç)
• Model: 3296W

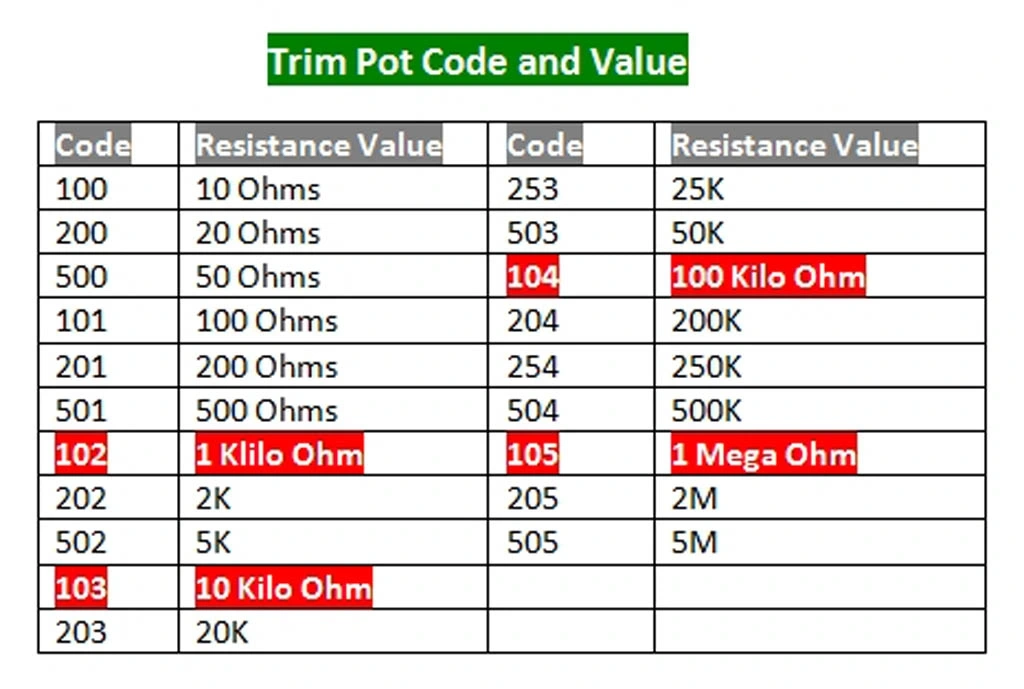

• Direnç Değeri: 1 MΩ (1,000,000 Ohm))
• Tolerans: ±10%)
• Montaj Tipi: Dik (Dikey)
• Ayar Tipi: Çok turlu (25 tur)
• Ayar Mekanizması: Üst taraftan tornavida ile ayarlanabilir
• Pin Sayısı: 3 pin
• Pin Düzeni: Standart (1-wiper, 2-3 direnç uçları)
• Pin Aralığı: 2.54mm (0.1 inç)
• Güç Değeri: 0.5W (500mW)
• Maksimum Çalışma Voltajı: 300V DC
• Ayar Torku: 4-20 cN·m
• Şaft Tipi: Düz başlı, tornavida ile ayarlanabilir
• Direnç Materyali: Cermet (Seramik-Metal Kompozit)
• Çalışma Sıcaklık Aralığı: -55°C ile +125°C arası
• Nem Direnci: MIL-STD-202 metot 103B standardına göre
• Sıcaklık Katsayısı: ±100 ppm/°C
• Yalıtım Direnci: 1000 MΩ (minimum)
• Elektriksel Ömür: 200 tam dönüş (minimum)
• Gövde Malzemesi: Polyester/Naylon
• Gövde Boyutları: 9.5mm x 9.5mm x 4.8mm (yaklaşık)
• RoHS Uyumluluğu: Evet
• Ağırlık: Yaklaşık 1g

Kullanım Alanları

1M Trimpot 3296 W105 Dik Çok Turlu'nun kullanılabileceği çeşitli alanlar ve uygulamalar.

Hassas Ölçüm ve Algılama Devreleri

• Fotodetektör ön yükselteçleri
• pH metre kalibrasyon devreleri
• İyon algılama sistemleri
• Düşük gürültülü transempedans yükselteçler
• Yüksek impedanslı sensör arayüzleri

Osilatör ve Filtre Devreleri

• RC osilatör frekans ayarları
• Aktif filtre devrelerinde Q-faktörü ayarları
• Frekans telafi devreleri
• Zamanlayıcı devreleri (555 vb.)
• Faz kaydırma devreleri

Hassas Elektronik Sistemler

• Enstrümantasyon amplifikatörleri
• Medikal elektronik cihazlar
• Test ve ölçüm ekipmanları
• Düşük güç tüketimli devreler
• Yüksek giriş empedanslı ölçüm sistemleri

Avantajlar ve Özellikler

1M Trimpot 3296 W105 Dik Çok Turlu'nun sağladığı avantajlar ve çözümler.

• Ultra Hassas Ayarlama: 25 turlu tasarım ile mikro düzeyde direnç kontrolü
• Çok Yüksek Direnç Değeri: 1MΩ ile ultra yüksek empedanslı uygulamalar
• Yüksek Stabilite: Cermet malzeme ile uzun süreli kararlı performans
• Kompakt Boyut: PCB üzerinde minimum alan kullanımı
• Kolay Ayarlama: Standart düz uçlu tornavida ile erişim
• Geniş Sıcaklık Aralığı: -55°C ile +125°C arası çalışma imkanı
• Düşük Sıcaklık Katsayısı: Sıcaklık değişimlerinde direnç kararlılığı
• Düşük Güç Tüketimi: Yüksek direnç değeri ile düşük akım çekimi
• Düşük Gürültü: Cermet yapı sayesinde düşük elektriksel gürültü
• RoHS Uyumluluğu: Çevre dostu üretim standartları

Montaj ve Kullanım Rehberi

1M Trimpot 3296 W105 Dik Çok Turlu'nun doğru montajı ve kullanımı için rehber bilgiler.

PCB Montaj Dikkat Noktaları:

• Temiz Ortam: Montaj öncesi ve sonrası PCB yüzeyini tamamen temizleyin
• Pin Yerleşimi: Pin konfigürasyonuna göre PCB tasarımını yapın
• Lehimleme: Düşük sıcaklıkta kısa süreli lehimleme uygulayın
• Flux Temizliği: Kalıntıları izopropil alkol ile temizleyin
• İzolasyon: Yüksek empedans nedeniyle kontaminasyona karşı koruyun

Yüksek Empedanslı Devre Ayar Teknikleri:

• İzole Tornavida: Elektrostatik boşalmalara karşı izolasyonlu tornavida kullanın
• Kademeli Ayar: Çok küçük hareketlerle hassas ayarlama yapın
• Yüksek İmpedanslı Ölçüm: Uygun multimetre veya enstrüman kullanın
• Gürültü Önleme: Ayar sırasında elektriksel gürültüyü minimize edin
• Koruyucu Kaplama: Ayar sonrası konformal kaplama ile koruma sağlayın

Sorun Giderme ve İpuçları

1M Trimpot 3296 W105 Dik Çok Turlu kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Kararsız Ölçümler: Yüksek empedans etkilerini azaltmak için ekranlama yapın.
• Nemden Etkilenme: Konformal kaplama uygulayarak nem etkisini azaltın.
• Düşük Doğruluk: Yüksek impedanslı ölçüm cihazı veya izolasyon amplifikatörü kullanın.
• Elektrostatik Etki: ESD korumalı çalışma ortamı ve uygun topraklama sağlayın.
• Parazit Sorunu: Sinyal yollarını kısa tutun ve ekranlı kablo kullanın.

Uygulama İpuçları

• Devre çalışırken trimpotun her iki ucundaki gerilim için güvenli sınırları kontrol edin
• Yüksek empedanslı noktalarda guard track kullanarak kaçak akımları azaltın
• PCB yüzeyine silikon konformal kaplama uygulayarak nem ve kirlenmeyi önleyin
• Hassas ölçümler için sıcaklık dengelendikten sonra kalibrasyon yapın
• Trimpot ayar hareketinin yönünü ve karakteristiğini önceden kontrol edin
• Elektrostatik hassas devrelerde antistatik önlemler alarak çalışın

Paket İçeriği

• 1M Trimpot 3296 W105 Dik Çok Turlu
