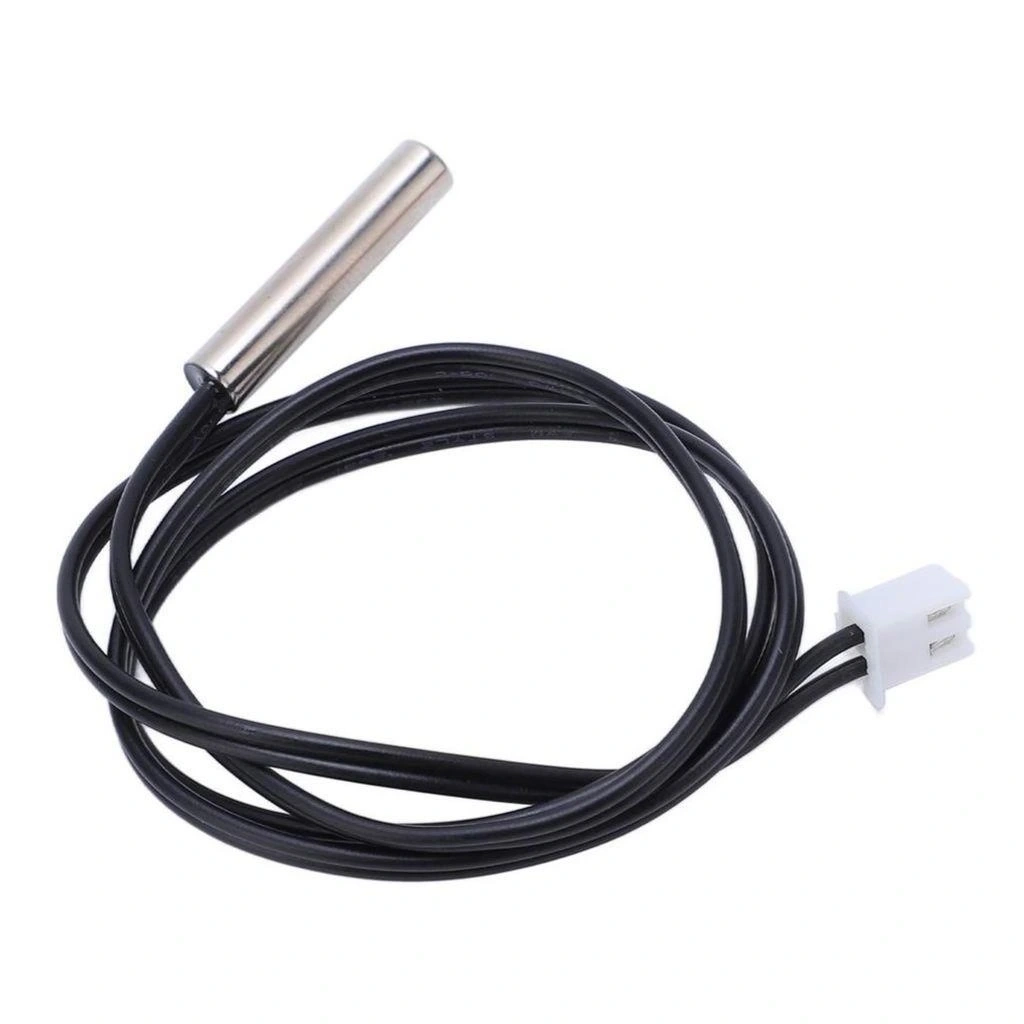

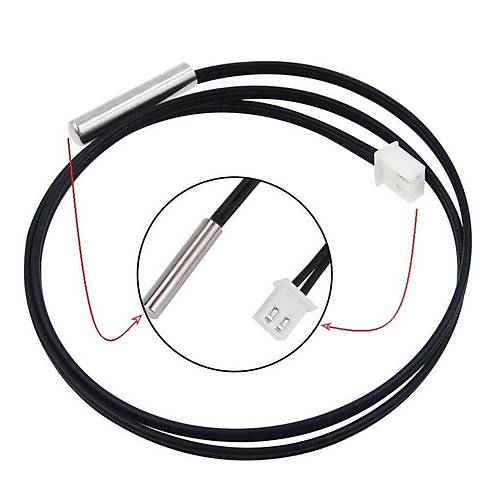

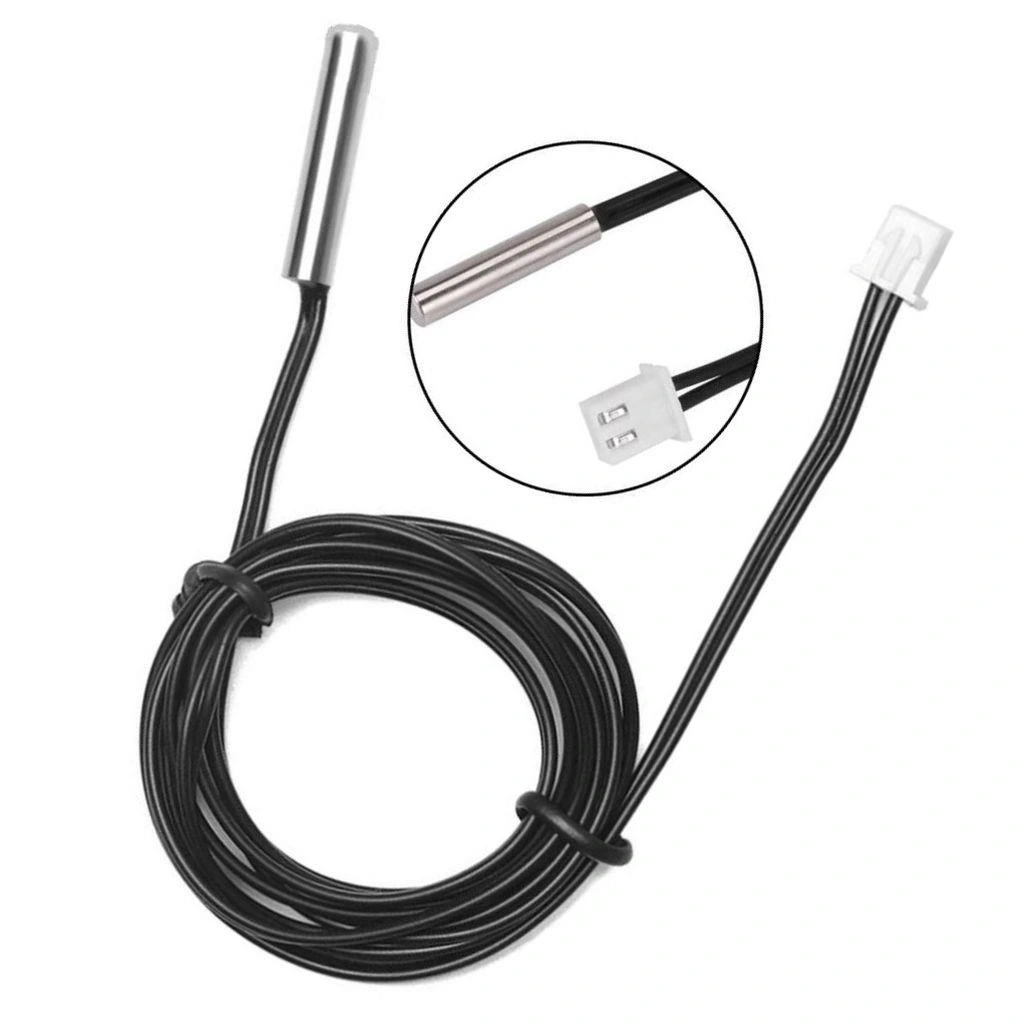

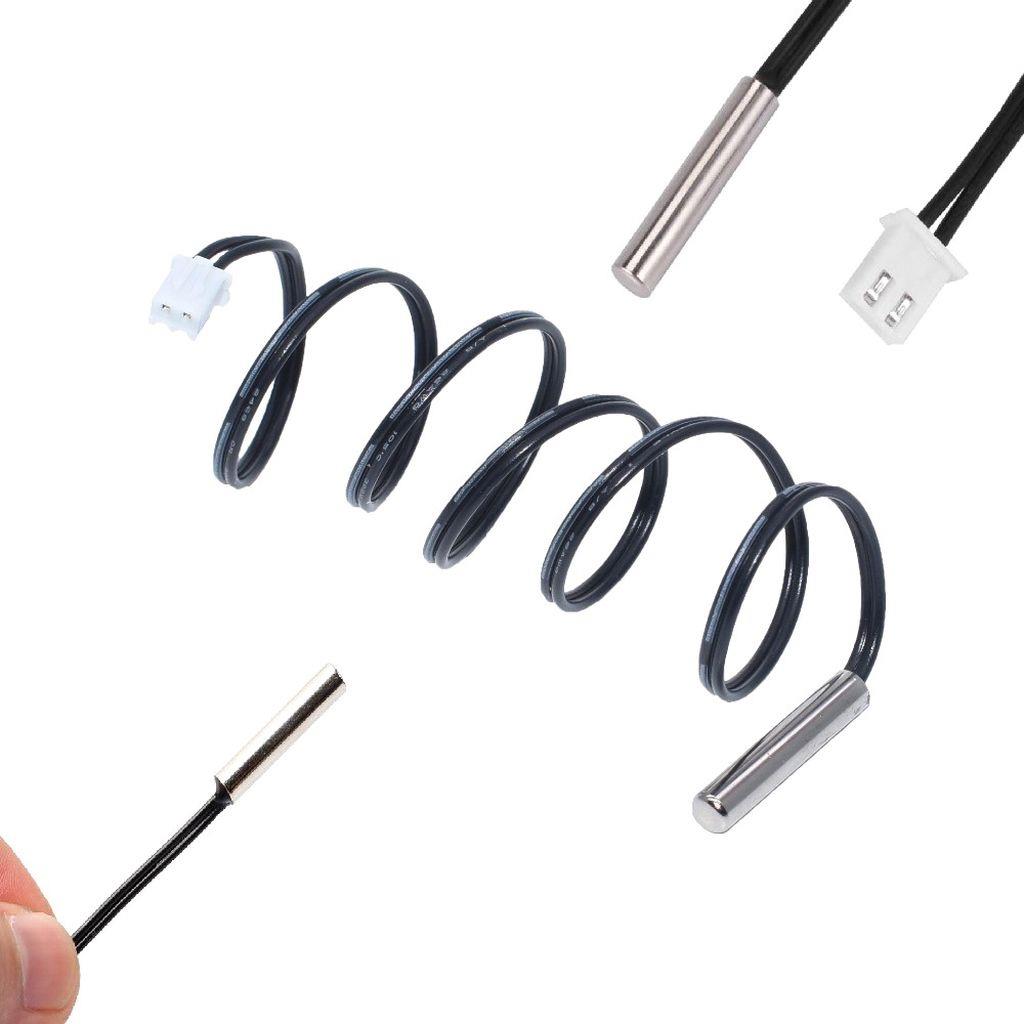

1K NTC Su Geçirmez Kablolu 1m

1K NTC Su Geçirmez Kablolu (1m)

1K NTC Su Geçirmez Sensör, sıcaklık ölçümü için kullanılan dayanıklı ve hassas bir termistördür. Su geçirmez paslanmaz çelik kılıfı sayesinde sıvı ortamlarda güvenle kullanılabilir.

1 metre uzunluğundaki kablosu, sensörün uzak veya erişimi zor noktalara yerleştirilmesine olanak tanır. NTC (Negatif Sıcaklık Katsayılı) yapısı sayesinde sıcaklık arttıkça direnci azalır.

Arduino ve diğer mikrodenetleyicilerle kolayca entegre edilebilen bu sensör, su sıcaklığı ölçümü, termostat uygulamaları, ısı kontrol sistemleri gibi çeşitli projelerde kullanılabilir. Sızdırmaz yapısı, zorlu çevre koşullarında bile güvenilir ölçüm sağlar.

Teknik Özellikler

1K NTC Su Geçirmez Kablolu Sensörün detaylı teknik özellikleri aşağıda listelenmiştir.

• Sensör Tipi: NTC (Negatif Sıcaklık Katsayılı Termistör)
• Nominal Direnç: 1kΩ @ 25°C
• Hassasiyet: ±1,0°C
• Ölçüm Aralığı: -20°C ~ +105°C
• B Değeri: 3950K ±1%
• Tepki Süresi: <5 saniye (sıvı ortamda)
• Kablo Uzunluğu: 1 metre
• Kablo Tipi: 2 telli, yalıtımlı PVC
• Sensör Kılıfı: Paslanmaz çelik (304 kalite)

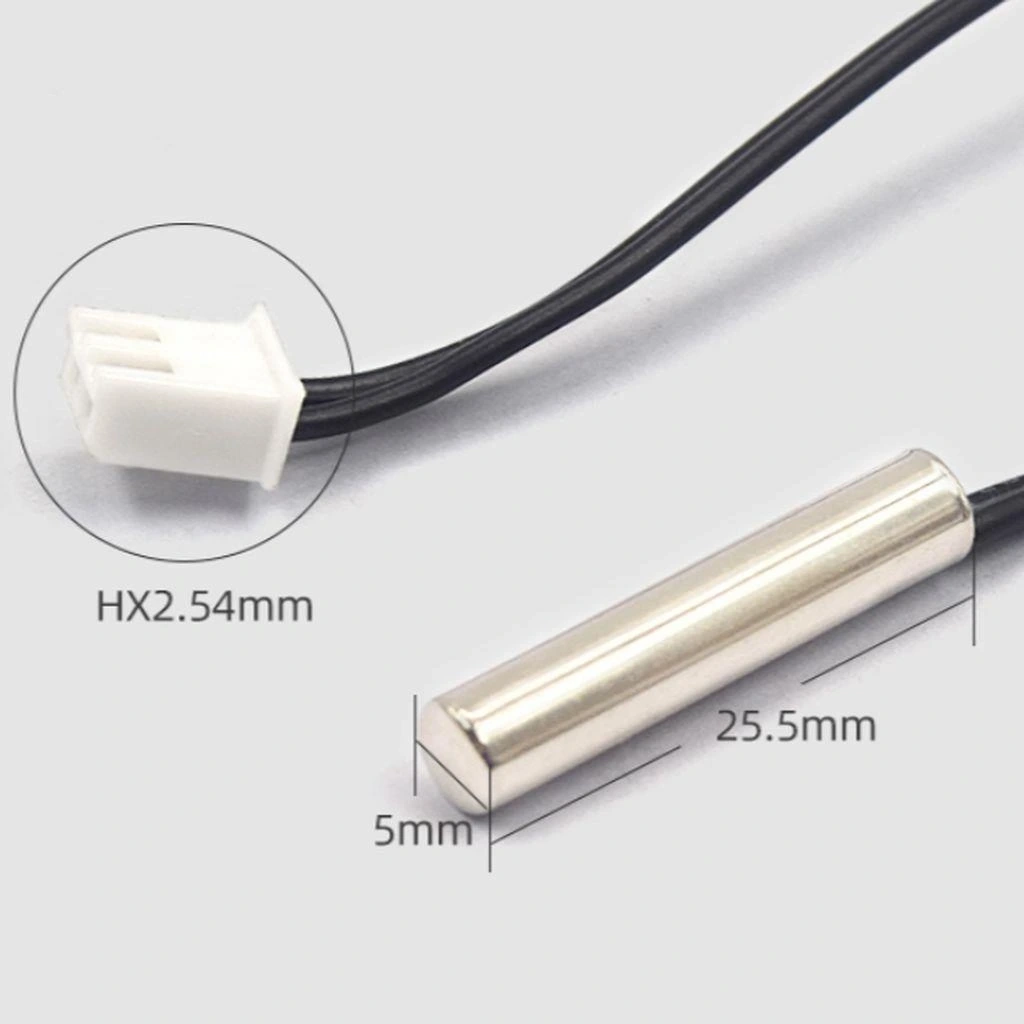

• Kılıf Boyutları: 5mm (çap) x 25mm (uzunluk)
• Su Geçirmezlik Seviyesi: IP68
• Çalışma Voltajı: 3.3V - 5V (mikrodenetleyici bağlantılı)
• Çıkış Tipi: Analog (direnç değişimi)
• Bağlantı Tipi: Açık uçlu tel
• Uzun Süreli Stabilite: <0.2°C/yıl
• Maksimum Basınç Dayanımı: 1.2 MPa

Bağlantı ve Kullanım

1K NTC Su Geçirmez Sensörün elektronik devrelere bağlantı şeması ve kullanım talimatları.

1K NTC sensörünü Arduino'ya bağlamak için temel bir devre şeması şöyledir:

• NTC'nin bir ucunu Arduino'nun 5V (veya 3.3V) pinine bağlayın
• NTC'nin diğer ucunu bir analog pine (örn. A0) ve aynı zamanda bir pull-down direncine (10kΩ) bağlayın
• Pull-down direncinin diğer ucunu GND'ye bağlayın

Bu bağlantı, NTC sensör ve sabit direnç ile bir gerilim bölücü devre oluşturur. Sıcaklık değiştikçe, NTC'nin direnci değişir ve analog pindeki voltaj değişir.

Sıcaklığı hesaplamak için Arduino kodunda aşağıdaki adımları uygulayabilirsiniz:

1. analogRead() ile analog pinden değer okuyun
2. Bu değeri volta dönüştürün
3. Gerilim bölücü formülü ile NTC direncini hesaplayın
4. Steinhart-Hart denklemi veya basitleştirilmiş B-denklemi kullanarak direnç değerini sıcaklığa dönüştürün

Su geçirmez özelliği sayesinde sensör, su tanklarında, akvaryumlarda ve dış ortamlarda rahatlıkla kullanılabilir. Metal kılıf, sensörün hızlı tepki vermesini sağlar.

Daha hassas ölçüm için, kalibrasyon yapmanız tavsiye edilir. Bilinen sıcaklıklarda (buzlu su, kaynayan su, oda sıcaklığı gibi) değerleri okuyup düzeltme katsayıları oluşturabilirsiniz.

NTC sensörler, Sensörler kategorisindeki diğer sensör tipleriyle birlikte kullanılarak çeşitli çevresel ölçüm sistemleri oluşturulabilir.

Uygulama Alanları

1K NTC Su Geçirmez Sensörün kullanılabileceği çeşitli projeler ve uygulama alanları.

Su ve Sıvı Uygulamaları

• Akvaryum sıcaklık kontrol sistemleri
• Su tankı sıcaklık izleme
• Sıcak su tesisatı kontrolü
• Hidroponik tarım sistemleri

Isıtma ve Soğutma Sistemleri

• Termostat kontrolleri
• Evsel ısıtma sistemleri
• Küçük klima üniteleri
• Otomotiv soğutma sistemleri

Endüstriyel ve Hobi Uygulamaları

• 3D yazıcılarda nozzle sıcaklık ölçümü
• Hava durumu istasyonları
• İşlem kontrolü ve otomasyonu
• Motor sıcaklık izleme

Proje Örnekleri

1K NTC Su Geçirmez Sensör kullanılarak yapılabilecek detaylı proje örnekleri.

Akıllı Akvaryum Sıcaklık Kontrolü

Arduino UNO, 1K NTC su geçirmez sensör, röle modülü, 16x2 LCD ekran ve bir su ısıtıcısı kullanarak otomatik bir akvaryum sıcaklık kontrol sistemi yapabilirsiniz. NTC sensör akvaryum suyunun sıcaklığını sürekli olarak ölçer ve Arduino'ya gönderir. Arduino, önceden belirlenmiş ideal sıcaklık aralığını korumak için su ısıtıcısını kontrol eden röleyi çalıştırır. LCD ekran, mevcut su sıcaklığını, hedef sıcaklığı ve sistemin durumunu (ısıtma aktif/pasif) gösterir. İki buton eklenerek hedef sıcaklığın ayarlanması sağlanabilir. Ek olarak, sıcaklık anormal seviyelere çıktığında sesli alarm veren bir buzzer eklenebilir. RTC modülü ile belirli saatlerde farklı sıcaklık hedefleri programlanabilir. Bu sistem, balıkların sağlığı için hayati olan sabit su sıcaklığını sağlar ve akvaryum sahiplerinin bakım yükünü azaltır.

Wi-Fi Bağlantılı Su Sıcaklık İzleme

NodeMCU ESP8266, 1K NTC su geçirmez sensör ve OLED ekran kullanarak uzaktan izlenebilir bir su sıcaklık monitörü yapabilirsiniz. Sensör, su deposu veya havuza yerleştirilir ve sıcaklık verilerini düzenli olarak okur. ESP8266, Wi-Fi üzerinden verileri Blynk veya ThingSpeak gibi IoT platformlarına aktarır. Kullanıcılar, mobil uygulama veya web arayüzü üzerinden gerçek zamanlı sıcaklık verilerini ve geçmiş grafikleri görüntüleyebilir. Sistem, belirlenen eşik değerlerini aştığında e-posta veya anlık bildirim gönderebilir. OLED ekran, yerel görüntüleme için mevcut sıcaklığı ve Wi-Fi bağlantı durumunu gösterir. Düşük güç tüketimi için derin uyku modu kullanılabilir ve güneş paneli ile beslenerek tamamen kablosuz çalıştırılabilir. Bu proje, uzak su kaynaklarını, tarımsal sulama tanklarını veya mevsimlik kullanılan yapılardaki tesisatı izlemek için idealdir.

Akıllı Ev Sıcak Su Optimizasyonu

Arduino Mega, birkaç 1K NTC su geçirmez sensör, röle modülü ve GSM shield kullanarak akıllı bir sıcak su optimizasyon sistemi yapabilirsiniz. Sensörler, su ısıtıcısına giriş ve çıkış noktalarına ve su borularının kritik noktalarına yerleştirilir. Sistem, su kullanım alışkanlıklarını öğrenerek ve ortam sıcaklığını dikkate alarak sıcak su ısıtıcısının çalışma zamanlarını optimize eder. Örneğin, genellikle sabah duş almanız durumunda, sistem duştan bir saat önce suyu ideal sıcaklığa getirir ve sonra enerji tasarrufu için ısıtmayı azaltır. GSM shield üzerinden SMS komutlarıyla uzaktan kontrol sağlanabilir. Sıcaklık ölçümleri ve enerji kullanım verileri SD karta kaydedilir ve aylık raporlar oluşturulur. Sistem ayrıca boru donma riskini algılayabilir ve önlem alabilir. Bu proje, hem konfor sağlar hem de enerji verimliliğini artırarak faturalardan tasarruf etmenize yardımcı olur.

Sorun Giderme ve İpuçları

1K NTC Su Geçirmez Sensör kullanırken karşılaşılabilecek yaygın sorunlar ve çözüm yöntemleri.

Yaygın Sorunlar ve Çözümleri

• Hatalı Değerler: Pull-down direnç değerini kontrol edin, 10kΩ yerine 4.7kΩ veya 2.2kΩ deneyin.
• Değerlerde Dalgalanma: Ortalama alma algoritması kullanın, filtreleme uygulamak için birkaç okuma yapıp ortalamasını alın.
• Düşük Hassasiyet: Daha yüksek çözünürlüklü ADC kullanın veya harici ADC modülü ekleyin.
• Uzun Kabloda Sinyal Kaybı: Ekranlı kablo kullanın veya kablo uzunluğunu kısaltın, sinyal yükseltici ekleyin.
• Kalibrasyonda Zorluk: Bilinen sabit sıcaklık noktalarında (0°C, 25°C, 100°C) referans ölçümler yapın.

Performans İpuçları

• Hassas ölçümler için analog referans olarak harici bir voltaj kaynağı kullanabilirsiniz.
• Daha doğru hesaplamalar için Steinhart-Hart katsayılarını kullanın (üretici verisinden veya kalibrasyon ile edinebilirsiniz).
• Kablo eklemesi yaparken sızdırmaz bağlantı kullanarak su geçirmezliği koruyun.
• Dalgalanmaları azaltmak için analog pin yakınına 0.1μF kapasitör ekleyin.
• Yüksek frekanslı gürültüyü azaltmak için düşük geçiren filtre devresi ekleyin.

Paket İçeriği

• 1 x 1K NTC Su Geçirmez Kablolu (1m)
