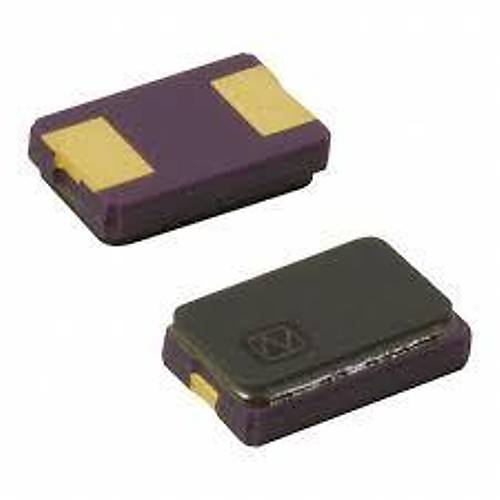

16.000 MHz 5032 2-SMD Kristal Osilatör (5X3.2)

16.000 MHz 5032-2 SMD Kristal Osilatör 5x3.2

16.000 MHz 5032-2 SMD Kristal Osilatör, elektronik devrelerde hassas frekans referansı sağlayan yüzey montaj tipinde bir komponenttir. 5.0mm x 3.2mm boyutlarındaki kompakt kılıfı ile modern elektronik tasarımların alan kısıtlamaları için idealdir.

16 MHz frekansında çalışan bu elektronik komponent, mikrodenetleyici sistemleri, haberleşme modülleri ve hassas zamanlama gerektiren uygulamalar için mükemmel bir seçenektir. Düşük jitter değeri ve yüksek sıcaklık stabilitesi sayesinde güvenilir bir saat sinyali sağlar.

Modern SMD yapısı sayesinde otomatik montaj süreçlerine uygun olan bu kristal osilatör, yüksek performanslı dijital devrelerde, hassas kontrol sistemlerinde ve tristör tetikleme uygulamalarında kullanılabilir.

Teknik Özellikler

16.000 MHz 5032-2 SMD Kristal Osilatör 5x3.2'nin detaylı teknik özellikleri aşağıda listelenmiştir.

• Frekans: 16.000 MHz
• Kılıf Tipi: 5032-2 (5.0mm x 3.2mm)
• Montaj Tipi: SMD / Yüzey Montaj
• Yükseklik: 1.0mm
• Frekans Toleransı: ±20ppm (maksimum)
• Çalışma Modu: Temel (Fundamental)
• Yük Kapasitesi: 16pF
• Seri Direnç (ESR): 30Ω (maksimum)
• Sıcaklık Kararlılığı: ±20ppm (-20°C ~ +70°C)
• Çalışma Sıcaklığı: -20°C ~ +70°C
• Depolama Sıcaklığı: -40°C ~ +85°C
• Eskime (Aging): <±3ppm/yıl
• Sürüş Seviyesi: 100µW (maksimum)
• Parazitik Kapasitans: 5pF (tipik)
• Lehimleme Profili: 260°C, 10 saniye
• Terminasyon: 2 pin, Ag/Pd veya Au kaplama
• Rezistans: >500MΩ
• RoHS Uyumlu: Evet.
• Ambalaj: Tape & Reel.

Kullanım Alanları

16.000 MHz 5032-2 SMD Kristal Osilatör 5x3.2'nin kullanılabileceği çeşitli alanlar ve uygulama örnekleri.

Mikrodenetleyici Uygulamaları

• Arduino projeleri
• ARM tabanlı sistemler
• PIC mikrodenetleyiciler
• STM32 uygulamaları

Haberleşme Sistemleri

• Bluetooth modülleri
• Wi-Fi cihazları
• RF transmitter/receiver
• IoT cihazları

Bilgisayar Bileşenleri

• Anakart bileşenleri
• USB kontrolörleri
• Bellek modülleri
• Depolama arayüzleri

Diğer Elektronik Sistemler

• Test ve ölçüm cihazları
• Medikal elektronik
• Otomotiv elektroniği
• Tüketici elektroniği

Avantajlar ve Özellikler

16.000 MHz 5032-2 SMD Kristal Osilatör 5x3.2'nin sağladığı avantajlar ve çözümler.

• Kompakt Boyut: 5.0mm x 3.2mm boyutu ile minyatür elektronik tasarımlar için ideal
• Yüksek Hassasiyet: ±20ppm tolerans ile güvenilir zaman referansı
• SMD Yapı: Otomatik dizgi ve reflow lehimleme süreçlerine uygun
• Düşük Profil: 1.0mm yükseklik ile ince tasarımlar için uygun
• Sıcaklık Kararlılığı: Geniş sıcaklık aralığında kararlı çalışma
• Düşük ESR: Daha güvenilir osilatör başlangıcı ve düşük güç tüketimi
• Yaygın Frekans: 16MHz çoğu mikrodenetleyici için standart çalışma frekansı
• Düşük Yaşlanma: Uzun süreli frekans kararlılığı

Montaj ve Kullanım

16.000 MHz 5032-2 SMD Kristal Osilatör 5x3.2'nin montaj ve kullanım süreci hakkında bilgiler.

SMD montaj için yapmanız gerekenler:

• PCB'de kristal için uygun SMD pad desenini oluşturun
• Lehim pastası uygulayın veya flux ile padleri hazırlayın
• Kristali doğru yönde yerleştirin (polarite işaretlerine dikkat edin)
• Reflow fırını, sıcak hava istasyonu veya uygun SMD lehimleme ekipmanı kullanın
• Lehimleme sıcaklığını 260°C'yi aşmayacak şekilde ayarlayın
• Lehimleme işlemini 10 saniyeden kısa sürede tamamlayın
• Soğumaya bırakın ve bağlantıların sağlamlığını kontrol edin

Devre tasarımı için dikkat edilmesi gerekenler:

• Kristali ilgili mikrodenetleyicinin osilatör pinlerine bağlayın
• Uygun yük kapasitörleri (genellikle 16pF) kullanın
• Kapasitörlerin diğer uçlarını toprak hattına bağlayın
• Kristal etrafında toprak düzlemi oluşturun ancak pinlerin altında boşluk bırakın
• Kristal bağlantılarını sinyal ve güç hatlarından uzak tutun
• Kristal ve kapasitörleri IC'ye mümkün olduğunca yakın yerleştirin
• Kristal pinleri arasında yüksek empedans oluşturun

Sorun Giderme ve İpuçları

16.000 MHz 5032-2 SMD Kristal Osilatör 5x3.2 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Osilatör Çalışmaması: Yük kapasitörlerini ve bağlantıları kontrol edin, doğru değerde kapasitörler kullanın
• Kararsız Frekans: PCB düzenini gözden geçirin, kristal etrafında daha iyi izolasyon sağlayın
• SMD Lehimleme Sorunları: Doğru sıcaklık profili ve uygun lehim pastası kullanın
• Frekans Sapması: Kristal etrafındaki sıcaklık değişimlerini azaltın

Verimli Kullanım İpuçları

• Düşük ESR değerli kapasitörler kullanarak osilatör başlangıcını iyileştirin
• Kristal etrafında koruyucu toprak kalkanı oluşturun
• Sinyal bütünlüğü için kısa ve doğrudan PCB yolları kullanın
• Yüksek hassasiyet gerektiren uygulamalarda sıcaklık kompanzasyonu yapın

Paket İçeriği

• 16.000 MHz 5032-2 SMD Kristal Osilatör 5x3.2
