14mm 4'lü 7-Segment Display (Kırmızı) - Ortak Katot

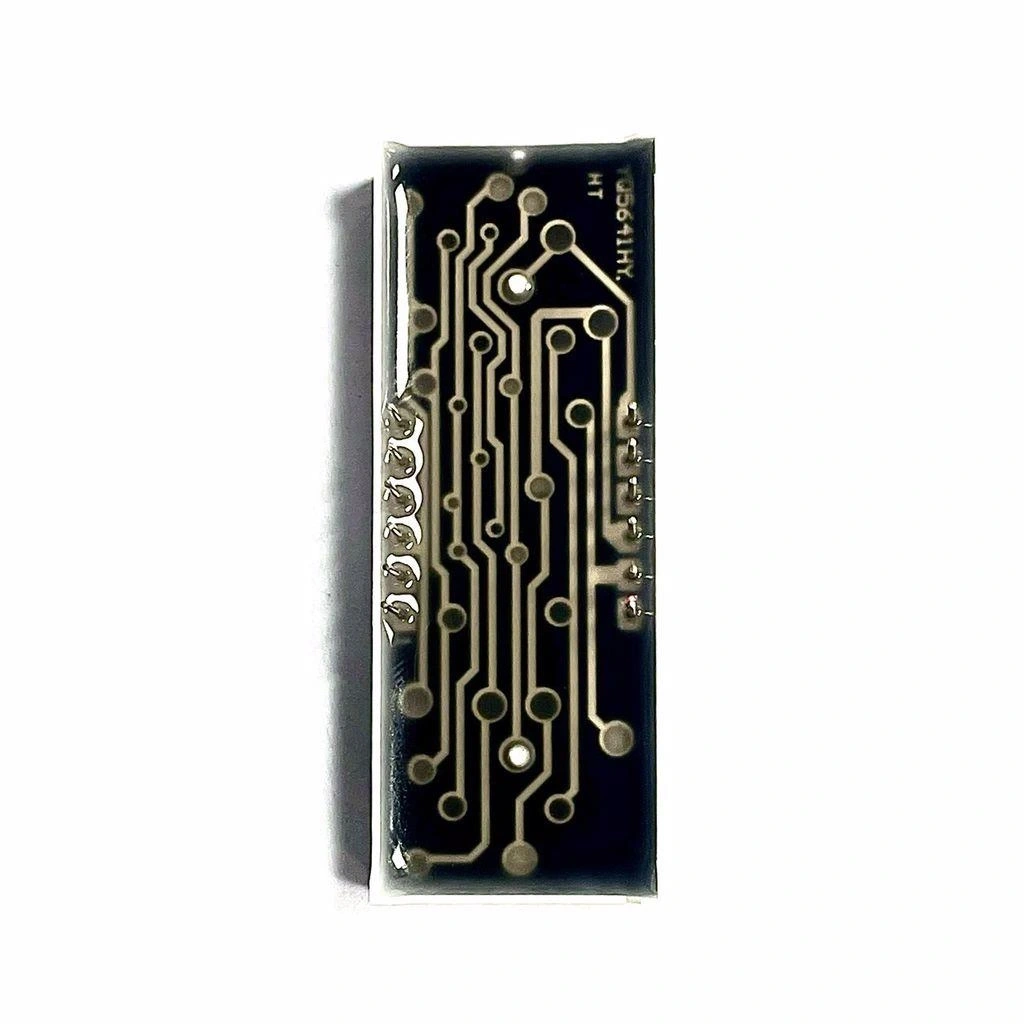

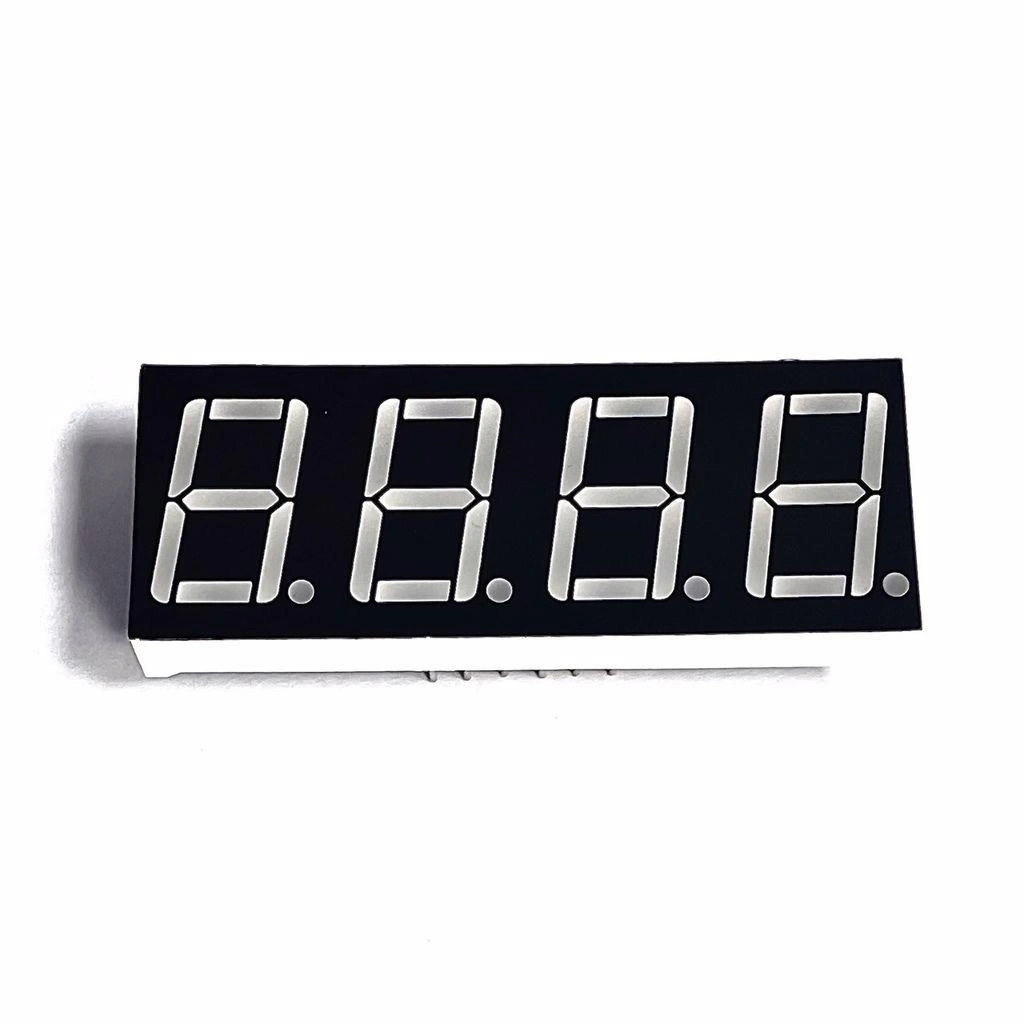

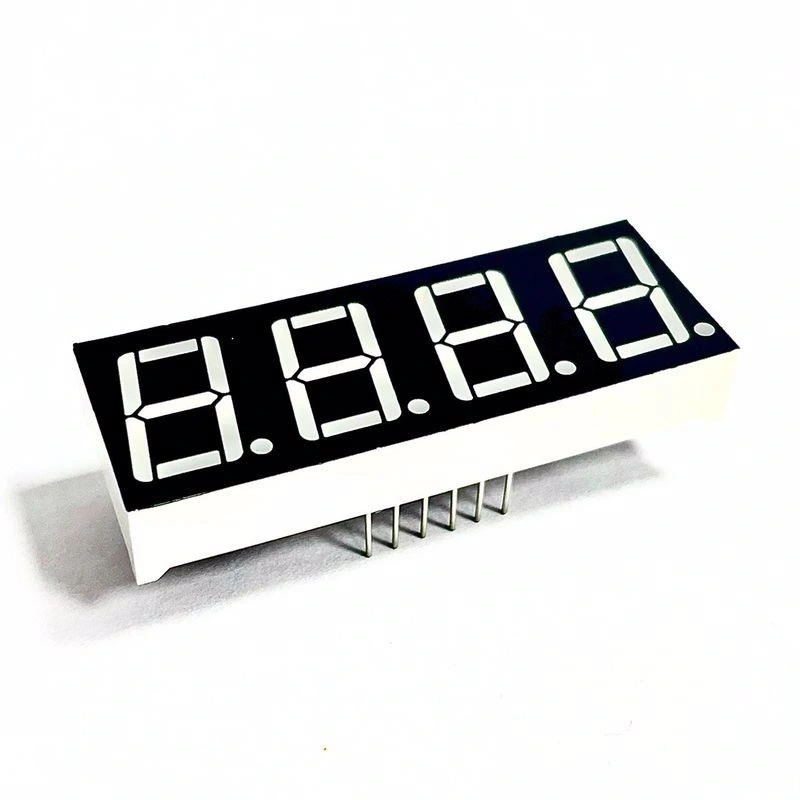

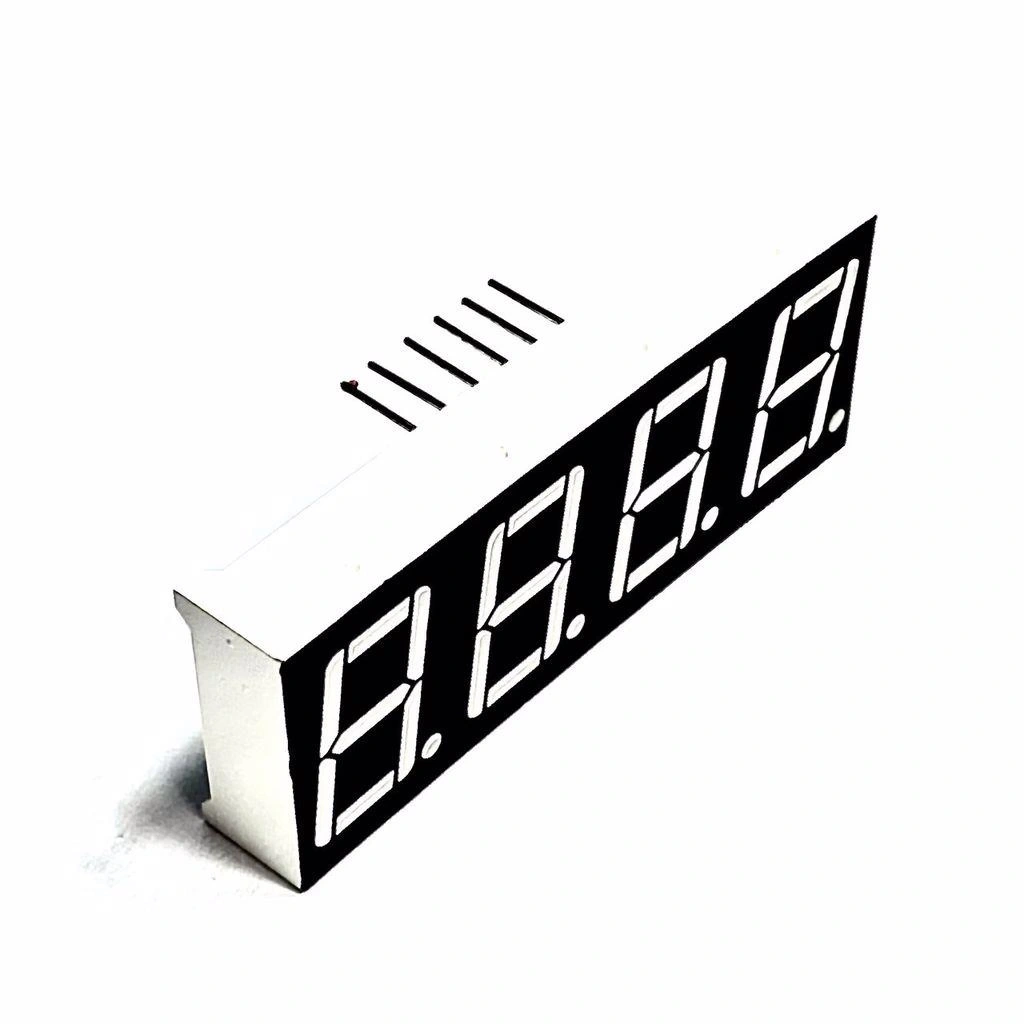

14mm 4'lü 7-Segment Display, dört adet 7 parçalı göstergeyi tek bir paket içinde sunan kompakt bir gösterge modülüdür. Kırmızı renkli LED segmentleri ve ortak katot yapısı ile rakamları ve bazı karakterleri net bir şekilde gösterebilir.

Arduino projeleri için ideal olan bu display, saat, sayaç, termometre ve diğer sayısal gösterge uygulamaları için kullanışlı bir çözümdür. 14mm'lik segment yüksekliği, okuma mesafesini artırarak kullanıcı dostu bir görüntüleme sağlar.

Ortak katot tasarımı sayesinde mikrodenetleyici pinlerinden doğrudan kontrol edilebilir. Düşük güç tüketimi ve uzun ömürlü LED teknolojisi, çeşitli elektronik projelerinizde güvenilir bir gösterge elemanı olarak kullanmanıza olanak tanır.

Teknik Özellikler

14mm 4'lü 7-Segment Display'in detaylı teknik özellikleri aşağıda listelenmiştir.

• Display Tipi: 7-Segment LED Display
• Basamak Sayısı: 4 digit
• Segment Yüksekliği: 14mm
• Display Rengi: Kırmızı
• Yapı: Ortak Katot (Common Cathode)
• İleri Voltaj (V_f): 1,7V - 2,2V (tipik 2V)
• İleri Akım (I_f): 20mA (maksimum)
• Dalga Boyu: 620-625nm
• Işık Şiddeti: 40-80mcd (segmente ve akıma bağlı olarak)

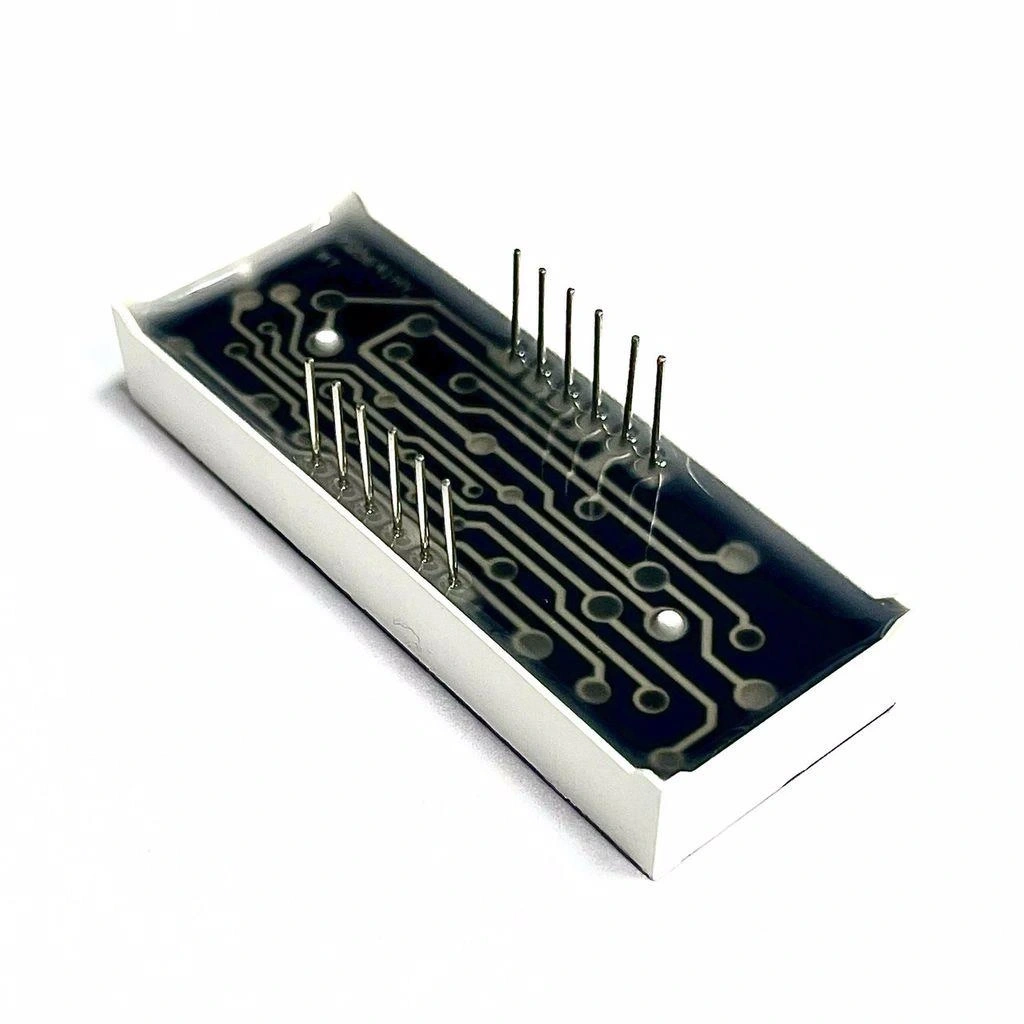

• Toplam Pin Sayısı: 12 pin
• Maksimum Sıcaklık: -25°C ~ +85°C
• Görüş Açısı: 120°
• Segment Düzeni: Standart (A,B,C,D,E,F,G,DP)
• Montaj Tipi: DIP (Through Hole)
• Enkapsülasyon Rengi: Siyah gövde.
• Ürün Boyutları: 50mm x 19mm x 8mm (yaklaşık)
• Çalışma Ömrü: >50,000 saat

Bağlantı ve Kullanım

14mm 4'lü 7-Segment Display'in mikrodenetleyicilere bağlantı şeması ve kullanım talimatları.

7-Segment Display'i bağlamak için aşağıdaki adımları izleyin:

• Pin Tanımlaması: Display üzerindeki pin yapısını anlamak için datasheet'i inceleyin. Tipik olarak:
  • A-G: Her bir segmenti kontrol eden pinler
  • DP: Ondalık nokta (decimal point)
  • COM1, COM2, COM3, COM4: Her bir dijit için ortak katot pinleri
• Akım Sınırlama: Her segment pini ile mikrodenetleyici pini arasına akım sınırlayıcı direnç bağlayın.
• Kontrol Metodu: Çoklu digit gösterimleri için multiplexing (zaman paylaşımlı) tekniği kullanın.

Arduino bağlantı örneği:

• Segment pinlerini (A-G, DP) Arduino'nun dijital çıkış pinlerine (2-9) bağlayın.
• COM1-COM4 pinlerini transistör veya sürücü IC üzerinden Arduino'nun dijital çıkış pinlerine (10-13) bağlayın.
• Her segment pini ile Arduino pini arasına 220Ω direnç yerleştirin.

Display'i daha kolay kontrol etmek için modüller kategorisindeki 74HC595 shift register veya MAX7219 gibi özel display sürücüleri kullanabilirsiniz. Bu sürücüler, ihtiyaç duyulan pin sayısını azaltır ve parlaklık kontrolü gibi ek özellikler sunar.

Uygulama Alanları

14mm 4'lü 7-Segment Display'in kullanılabileceği çeşitli projeler ve uygulama alanları.

Zaman ve Ölçüm Uygulamaları

• Dijital saatler
• Kronometreler
• Sayaçlar ve adım ölçerler
• Sıcaklık göstergeleri

Endüstriyel Uygulamalar

• Kontrol panelleri
• İşlem süresi göstergeleri
• Üretim hat sayaçları
• Stok seviye göstergeleri

Hobi ve Eğitim Projeleri

• Öğrenci eğitim kitleri
• Oyun skorları gösterimi
• Dijital zarlar
• Durum göstergeleri

Proje Örnekleri

14mm 4'lü 7-Segment Display kullanılarak yapılabilecek detaylı proje örnekleri.

Arduino Tabanlı Dijital Saat

4'lü 7-Segment Display kullanarak kompakt bir dijital saat oluşturabilirsiniz. Arduino Nano, DS3231 gerçek zamanlı saat modülü ve 7-segment display ile saat ve dakikaları gösteren bir sistem tasarlayın. Multiplexing tekniği kullanarak tüm dijitleri kontrol edin. Programda, display'i her 5ms'de bir güncelleyerek gözle görülmeyen bir tazeleme sağlayın. İki nokta üst üste gösterimi için orta iki digit arasındaki decimal point'leri kullanarak saat:dakika formatını vurgulayabilirsiniz. Sistemin enerji verimliliğini artırmak için ışık sensörü ekleyerek ortam ışığına göre parlaklık ayarı yapabilirsiniz. Ayrıca butonlar ekleyerek saati manuel olarak ayarlama özelliği de kazandırabilirsiniz. Bu proje, masa saati veya gömülü sistem saati olarak kullanılabilir.

Dijital Termometre ve Nem Ölçer

4'lü 7-Segment Display ve DHT22 sensörü kullanarak bir sıcaklık ve nem ölçer geliştirebilirsiniz. Arduino Uno, DHT22 sensörü ve 7-segment display ile kompakt bir hava durumu istasyonu oluşturun. Display'in ilk iki digit'inde sıcaklık değerini, son iki digit'inde nem yüzdesini görüntüleyebilirsiniz. Buton aracılığıyla gösterilen değerler arasında geçiş yapılabilir (sıcaklık, nem ve hissedilen sıcaklık). Sıcaklık değerinin ondalık kısmını göstermek için decimal point kullanılabilir. MAX7219 sürücü IC ekleyerek pin sayısını azaltabilir ve işlemi kolaylaştırabilirsiniz. Sistem, ev içi ortam izleme, sera kontrolü veya teraryum gibi uygulamalar için idealdir. Bluetooth modülü eklenerek veriler mobil cihazlara da aktarılabilir.

Çok Fonksiyonlu Mutfak Zamanlayıcısı

4'lü 7-Segment Display kullanarak çok amaçlı bir mutfak zamanlayıcısı tasarlayabilirsiniz. Arduino, rotary encoder, buzzer ve 7-segment display ile pratik bir zamanlayıcı oluşturun. Rotary encoder ile zamanı kolayca ayarlayabilir ve onaylayabilirsiniz. Display, geri sayım modunda dakika:saniye formatında, kronometre modunda saniye:salise formatında çalışabilir. Geri sayım tamamlandığında buzzer ile sesli uyarı verilebilir. En son kullanılan zamanlama değerlerini EEPROM'a kaydederek hızlı erişim sağlayabilirsiniz. Ayrıca, su kaynama süresi, yumurta pişirme süresi gibi ön tanımlı zamanlar eklenebilir. Mıknatıslı veya yapışkanlı bir kasa tasarlayarak cihazın buzdolabına veya fırına monte edilmesini sağlayabilirsiniz. Bu zamanlayıcı, yemek pişirme, egzersiz takibi veya çalışma molaları için kullanılabilir.

Sorun Giderme ve İpuçları

14mm 4'lü 7-Segment Display kullanırken karşılaşılabilecek yaygın sorunlar ve çözüm yöntemleri.

Yaygın Sorunlar ve Çözümleri

• Bazı Segmentler Yanmıyor: Bağlantıları ve dirençleri kontrol edin, zarar görmüş LED olabilir.
• Düşük Parlaklık: Akım sınırlayıcı dirençlerin değerini düşürün (minimum 100Ω).
• Titreyen Görüntü: Multiplexing frekansını artırın, en az 100Hz yenileme oranı kullanın.
• Yanlış Karakterler: Pin bağlantılarını ve segment kodlarınızı kontrol edin.
• Aşırı Isınma: Akım sınırlamasını ve çalışma döngüsünü kontrol edin.

Performans İpuçları

• En iyi okunabilirlik için dark-on-light görüş koşulları oluşturun.
• Dijitlerin eşit parlaklıkta olması için her bir digit için aynı açık kalma süresi ayarlayın.
• Yazılımsal multiplexing için kesme (interrupt) kullanarak daha stabil görüntü elde edin.
• Karakter gösterimi için hazır lookup tabloları kullanarak kod verimliliğini artırın.
• Güç tasarrufu için display'i sadece gerektiğinde aktif edin.

Paket İçeriği

• 1 x 14mm 4'lü 7-Segment Display (Kırmızı-Ortak Katot)
