130K 603 1/10 SMD Direnç 5000 Adet (1 Makara)

130K 603 1/10 SMD Direnç 5000 Adet (1 Makara)

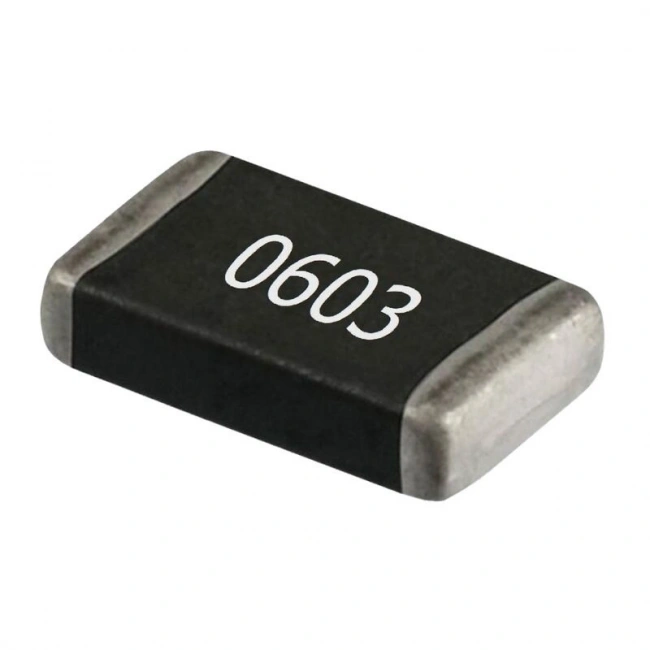

130K 603 1/10 SMD Direnç, elektronik devrelerinizde yüksek direnç değeri gerektiren uygulamalarda kullanabileceğiniz yüzey montaj dirençtir. Kompakt 603 kılıfı sayesinde PCB üzerinde minimum yer kaplar.

SMD direnç teknolojisi ile üretilen bu komponentler, 130 kilohm direnç değeri sunar ve gerilim bölücü, zamanlayıcı, filtre ve sensör uygulamaları için idealdir.

5000 adet içeren makara ambalajı ile seri üretim ve otomatik dizgi makinelerinde kullanıma uygundur. Direnç ihtiyaçlarınız için ekonomik ve pratik bir çözüm sunar.

Teknik Özellikler

130K 603 1/10 SMD Direnç 5000 Adet (1 Makara)'nın detaylı teknik özellikleri aşağıda listelenmiştir.

• Direnç Değeri: 130 KΩ (130.000 Ohm)
• Kılıf Tipi: 603 (1608 Metrik)
• Güç Değeri: 1/10 Watt (0.1W)
• Tolerans: ±%5
• Sıcaklık Katsayısı: ±100 ppm/°C
• Çalışma Sıcaklığı: -55°C ile +125°C arası
• Boyutlar: 1.6mm × 0.8mm × 0.45mm
• Malzeme: Kalın film teknolojisi
• Bağlantı Tipi: Yüzey montaj (SMD/SMT)
• Ambalaj: Makara (Tape & Reel)
• Miktar: 5000 adet
• RoHS Uyumluluğu: Evet

Kullanım Alanları

130K 603 1/10 SMD Direnç 5000 Adet (1 Makara)'nın kullanılabileceği çeşitli alanlar ve proje örnekleri.

Elektronik Devreler

• Zamanlayıcı (Timer) devreleri
• Gerilim bölücüler
• RC filtre devreleri
• Bias dirençleri
• Düşük akım uygulamaları

Sinyal İşleme

• Op-amp geri besleme devreleri
• Yüksek geçiren filtreler
• Alçak geçiren filtreler
• Osilatör devreleri
• Aktif filtreler

Sensör ve Ölçüm Devreleri

• Fotodirenç devreleri
• Sıcaklık sensörü arabirimleri
• Gerilim monitör devreleri
• Akım sınırlama
• Piezo sensör uygulamaları

Avantajlar ve Özellikler

130K 603 1/10 SMD Direnç 5000 Adet (1 Makara)'nın sağladığı avantajlar ve çözümler.

• Yüksek Direnç Değeri: 130K ohm ile özel uygulamalar için ideal
• Kompakt Boyut: 603 kılıf ile minimum PCB alanı kullanımı
• Makara Ambalaj: Pick and place ekipmanlarına uygun format
• Yüksek Adet: 5000 adet ile seri üretim avantajı
• Hassas Tolerans: ±%5 ile güvenilir devre performansı
• Geniş Sıcaklık Aralığı: -55°C ile +125°C arası çalışma kabiliyeti
• Düşük Güç Tüketimi: 0.1W güç değeri ile enerji verimliliği
• E24 Serisi: Standart E24 direnç serisinin bir parçası

Montaj ve Kullanım

130K 603 1/10 SMD Direnç 5000 Adet (1 Makara)'nın montaj ve kullanım süreci hakkında bilgiler.

Montaj için gerekli ekipmanlar ve adımlar:

• Reflow fırını veya sıcak hava istasyonu
• SMD lehim pastası
• Pick and place ekipmanı veya cımbız
• PCB tutucusu
• Multimetre

603 kılıf dirençler için montaj ipuçları:

• PCB pad boyutları: 0.8mm × 0.8mm olmalı
• Lehim pastası şablonu: 0.15-0.20mm kalınlığında
• Maksimum reflow sıcaklığı: 260°C
• Pik lehimleme süresi: 10-30 saniye
• Yüksek empedanslı devrelerde PCB temizliğine dikkat edin

Sorun Giderme ve İpuçları

130K 603 1/10 SMD Direnç 5000 Adet (1 Makara) kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Nem Hassasiyeti: Yüksek dirençli devreler neme duyarlıdır, konformal kaplama kullanın
• Parazitik Kapasitans: PCB tasarımında izolasyon mesafelerini artırın
• Gürültü Duyarlılığı: Yüksek empedanslı hatları koruyucu ekranlama ile tasarlayın
• Lehim Sorunları: Uygun sıcaklık profili ve yeterli flux kullanın
• Ölçüm Zorlukları: Yüksek empedanslı multimetre kullanın

Verimli Kullanım İpuçları

• RC zaman sabiti hesabı: τ = R×C formülünü kullanın
• 10nF kapasitör ile 1.3ms zaman sabiti elde edilir
• Gerilim bölücü hesabı: Vout = Vin × (R2 / (R1 + R2))
• Maksimum akım: I = √(P/R) = √(0.1/130000) ≈ 0.88mA
• Filtre kesim frekansı hesabı: f = 1/(2πRC)

Paket İçeriği

• 130K 603 1/10 SMD Direnç 5000 Adet (1 Makara)
