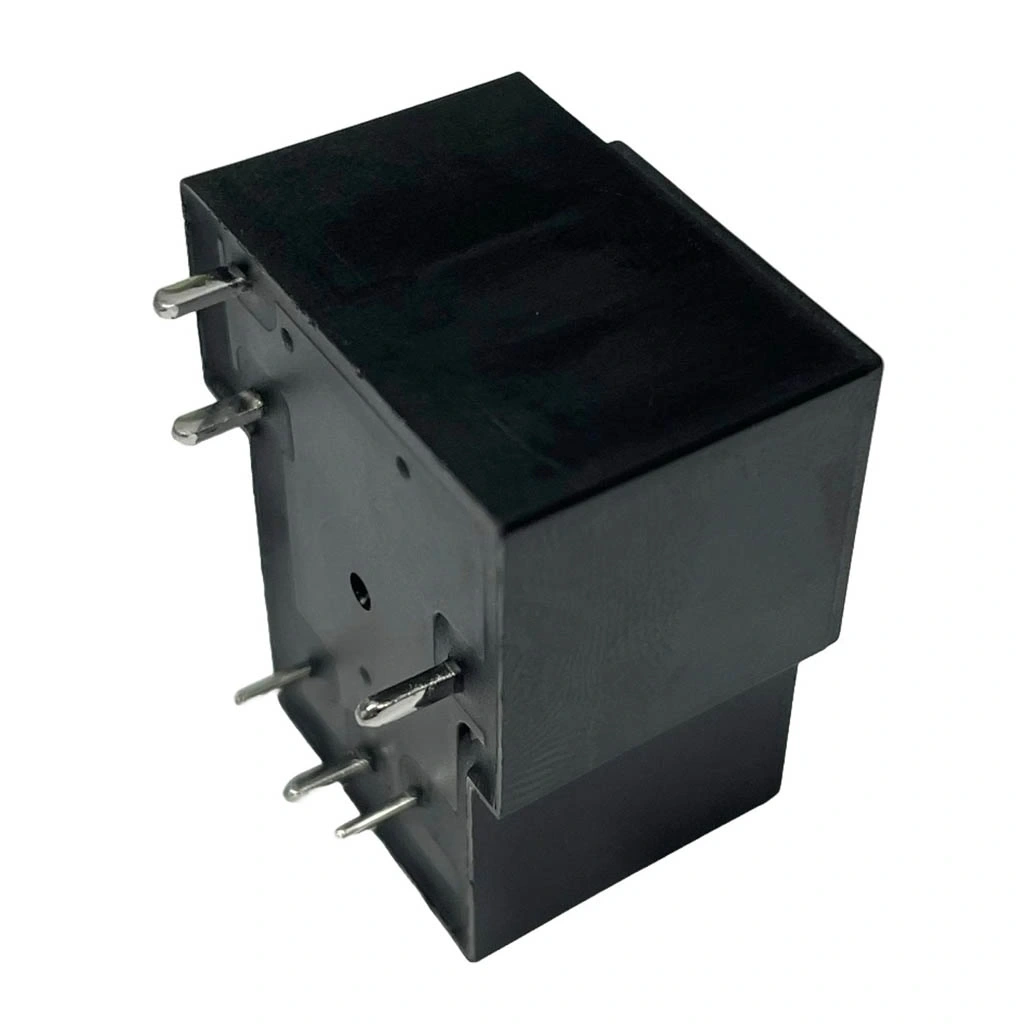

12V Minyon Spot Röle JY3FF-S-DC12V-C 10A

12V Minyon Spot Röle JY3FF-S-DC12V-C 10A

JY3FF-S-DC12V-C, güvenilir ve kompakt yapılı 12V tetiklemeli minyon spot röledir. 10A anahtarlama kapasitesi ve küçük boyutları ile elektronik projelerde güçlü yükleri kontrol etmek için ideal bir komponenttir.

Standart pinout düzeni ve endüstriyel kalitede üretimi ile bu röle, düşük maliyet ve yüksek performans sunan, PCB üzerine kolay monte edilebilen bir anahtarlama elemanıdır.

SPDT (tek kutup çift atım) kontak yapısı ile JY3FF-S serisi röle, çeşitli elektronik komponentler ile uyumlu çalışarak, Arduino ve Raspberry Pi tabanlı projelerden ev otomasyonuna kadar birçok uygulamada güvenilir çözüm sunar.

Teknik Özellikler

12V Minyon Spot Röle JY3FF-S-DC12V-C 10A'nın detaylı teknik özellikleri aşağıda listelenmiştir.

• Üretici: JY
• Model: JY3FF-S-DC12V-C
• Röle Tipi: SPDT (Single Pole Double Throw)
• Kontrol Voltajı: 12.0V DC
• Bobin Direnci: 400 Ohm ±10%
• Çekme Akımı: Yaklaşık 30 mA
• Kontakt Yapısı: 1 Normalde Açık (NO), 1 Normalde Kapalı (NC), 1 Ortak (COM)
• Maksimum Anahtarlama Akımı: 10A
• Maksimum Anahtarlama Voltajı: AC: 250V, DC: 30V
• Maksimum Anahtarlama Gücü: AC: 2500VA, DC: 300W
• Kontak Direnci: <100 mOhm (başlangıç)
• Çalışma Süresi: Maksimum 10ms
• Bırakma Süresi: Maksimum 5ms
• Elektriksel Ömür: 100.000 işlem (nominal yükte)
• Mekanik Ömür: 10.000.000 işlem
• İzolasyon Direnci: >100 MOhm
• Dielektrik Dayanım: 1500V AC 1 dakika
• Çalışma Sıcaklığı: -25°C ile +70°C arası
• Çalışma Nemi: 45% ile 85% RH arası
• Koruma Sınıfı: Plastik kasa (RTI 94V-0)
• Montaj Tipi: PCB montaj
• Pin Sayısı: 5 pin
• Boyutlar: 19mm x 15mm x 15mm (UxGxY)
• Ağırlık: Yaklaşık 6g
• LED Göstergesi: Var
• RoHS Uyumluluğu: Evet

Kullanım Alanları

12V Minyon Spot Röle JY3FF-S-DC12V-C 10A'nın kullanılabileceği çeşitli alanlar ve proje örnekleri.

Hobi ve Elektronik Projeler

• Arduino ve Raspberry Pi projeleri
• Elektronik deney setleri
• DIY akıllı ev sistemleri
• Robot kontrol devreleri
• Sensör tetiklemeli uygulamalar

Ev ve Ofis Otomasyonu

• Aydınlatma kontrolü
• Priz ve cihaz yönetimi
• Perde ve panjur sistemleri
• İklimlendirme kontrolleri
• Sulama sistemleri

Endüstriyel Uygulamalar

• Küçük motor kontrolleri
• Otomasyon panelleri
• Test cihazları
• Alarm ve güvenlik sistemleri
• Kontrol devre kartları

Avantajlar ve Özellikler

12V Minyon Spot Röle JY3FF-S-DC12V-C 10A'nın sağladığı avantajlar ve çözümler.

• Yüksek Akım Kapasitesi: 10A ile çoğu ev ve ofis cihazını kontrol edebilme
• 12V Standart Besleme: Yaygın voltaj seviyesi ile kolay entegrasyon
• LED Göstergesi: Çalışma durumunu görsel olarak izleme
• Kompakt Boyut: PCB'de minimum alan kullanımı
• Galvanik İzolasyon: Kontrol ve güç devreleri arasında tam elektriksel ayrım
• Uzun Ömür: 10 milyon mekanik işlem kapasitesi
• Düşük Güç Tüketimi: 12V'da 360mW güç gereksinimi
• Çift Kontak Çıkışı: NO ve NC bağlantılarla esnek devre tasarımı
• Ekonomik Fiyat: Uygun maliyetle yüksek performans
• Standart Pin Yapısı: Genel röle modülleri ile uyumluluk

Montaj ve Kullanım

12V Minyon Spot Röle JY3FF-S-DC12V-C 10A'nın montaj ve kullanım detayları hakkında bilgiler.

Bağlantı ve montaj bilgileri:

• Pin 1 (Bobin): 12V DC pozitif
• Pin 2 (Bobin): GND (negatif)
• Pin 3 (COM): Ortak kontakt
• Pin 4 (NC): Normalde kapalı kontakt
• Pin 5 (NO): Normalde açık kontakt

Kullanım için gerekli komponentler:

• 12V DC güç kaynağı (min. 50mA)
• Transistör sürücü devresi (2N2222, BC547)
• 1K-2.2K direnç (transistör bazı için)
• 1N4007 diyot (flyback koruması)
• Mikrodenetleyici kontrol sinyali
• Konnektörler ve kablolar

Sorun Giderme ve İpuçları

12V Minyon Spot Röle JY3FF-S-DC12V-C 10A kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Röle Çekmeme: 12V güç kaynağının yeterli akım verdiğini kontrol edin
• LED Yanıyor Ama Röle Çalışmıyor: Kontak bağlantılarını ve yük akımını kontrol edin
• Titreşimli Çalışma: Güç kaynağını stabilize edin, kapasitör ekleyin
• Kontak Yanması: İndüktif yüklerde snubber devresi ekleyin
• Mikrodenetleyici Resetleme: Flyback diyodunu doğru bağlayın

Kullanım İpuçları

• ULN2003A entegresi ile birden fazla röleyi kolayca sürebilirsiniz
• Ses/gürültü duyarlı uygulamalarda röleyi uzak bir konuma yerleştirin
• Röleyi sürekli tetikleme durumunda değil de periyodik olarak kullanın
• Motor gibi endüktif yükler için kontak ömrünü uzatmak amacıyla koruma devreleri ekleyin
• PCB tasarımında kontrol ve güç hatlarını ayrı tutun
• Çoklu röle kullanımında yeteri kadar güçlü bir 12V kaynağı kullanın

Paket İçeriği

• 12V Minyon Spot Röle JY3FF-S-DC12V-C 10A
