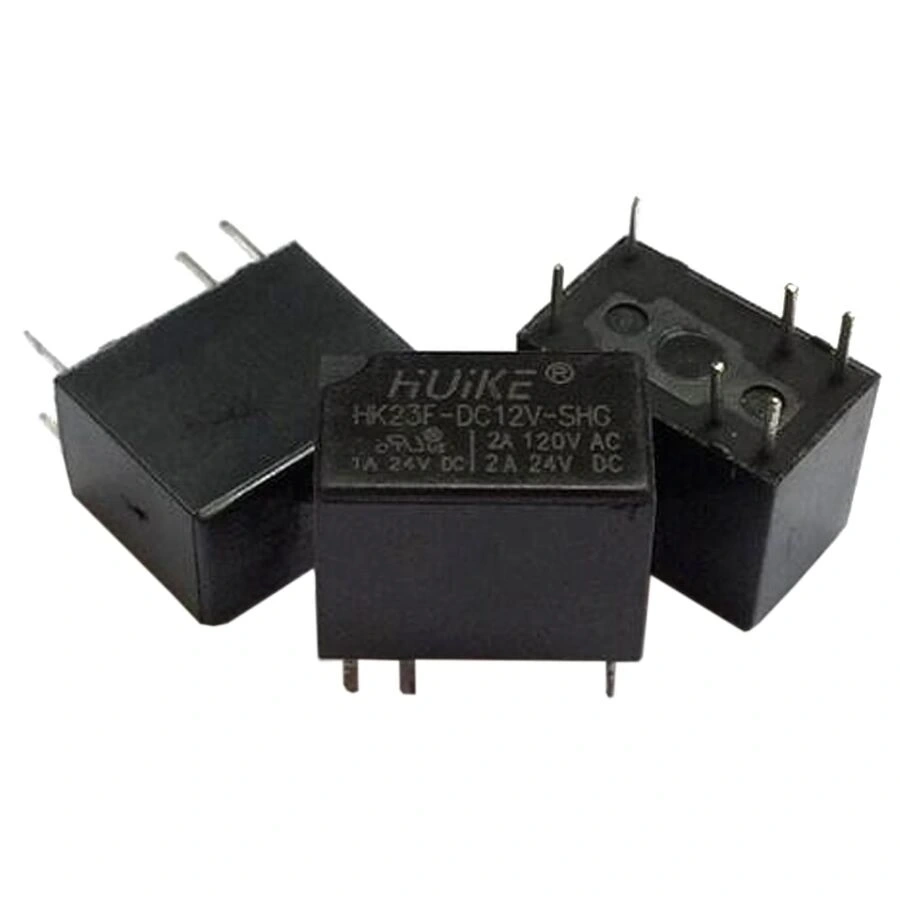

12V Mini Röle 12V 2A HK23F-DC12V-SHG

12V Mini Röle 12V 2A HK23F-DC12V-SHG

HK23F-DC12V-SHG, 12V kontrol gerilimi ile çalışan ultra kompakt yapıya sahip bir mini röledir. 2A anahtarlama kapasitesine sahip bu röle, sınırlı alan gerektiren elektronik projeler ve düşük güçlü uygulamalar için ideal bir çözüm sunar.

Ultra minyatür yapıya sahip bu röle, standart rölelere göre yaklaşık %40 daha küçük boyutuyla PCB'de alan tasarrufu sağlarken aynı zamanda güvenilir anahtarlama performansı sunar.

HK23F serisi mini röle, çeşitli elektronik komponentler ile birlikte kullanılarak kompakt cihazlar, hassas ekipmanlar ve alan kısıtlaması olan elektronik projelerde tercih edilmektedir.

Teknik Özellikler

12V Mini Röle 12V 2A HK23F-DC12V-SHG'nin detaylı teknik özellikleri aşağıda listelenmiştir.

• Üretici: Hongfa (HF)
• Model: HK23F-DC12V-SHG
• Röle Tipi: SPDT (Tek Kutuplu Çift Yönlü)
• Bobin Gerilimi: 12.VDC
• Bobin Direnci: 400 Ohm ±10%
• Bobin Akımı: 30mA
• Bobin Gücü: Yaklaşık 0.36W
• Kontak Düzeni: 1 Form C (COM, NO, NC)
• Kontak Malzemesi: AgNi + Au (Altın kaplama gümüş nikel)
• Kontak Direnci: 50mΩ (maksimum)
• Anahtarlama Kapasitesi: 2A @ 30VDC / 1A @ 125VAC
• Maksimum Anahtarlama Gücü: 60.W / 125VA
• Minimum Anahtarlama Yükü: 10mA @ 5VDC
• Minimum Çekme Gerilimi: 75% nominal gerilim (9VDC)
• Minimum Bırakma Gerilimi: 10% nominal gerilim (1.2VDC)
• Çekme Süresi: 5ms (maksimum)
• Bırakma Süresi: 3ms (maksimum)
• Elektriksel Ömür: 100.000 işlem (2A 30VDC yükte)
• Mekanik Ömür: 10.000.000 işlem
• İzolasyon Direnci: 1000MΩ (minimum, 500VDC)
• Dielektrik Dayanımı: 750VAC, 1 dakika
• Çalışma Sıcaklığı: -30°C ile +85°C arası
• Çalışma Nemi: %35 ile %85 arası
• Pin Sayısı: 6 pin
• Montaj Tipi: SMD veya THT PCB montaj
• Boyutlar: 12.4mm x 7.2mm x 9.8mm
• Ağırlık: Yaklaşık 1.5g

Kullanım Alanları

12V Mini Röle 12V 2A HK23F-DC12V-SHG'nin kullanılabileceği çeşitli alanlar ve uygulama örnekleri.

Kompakt Elektronik Cihazlar

• Taşınabilir test ekipmanları
• Hassas ölçüm cihazları
• Medikal cihazlar
• Kompakt kontrol sistemleri
• Giyilebilir teknoloji ürünleri

Haberleşme Ekipmanları

• Sinyal yönlendirme devreleri
• Anten anahtarlama sistemleri
• RF ekipmanları
• Telekomünikasyon cihazları
• Veri iletişim üniteleri

Hobi Elektronik Projeleri

• Arduino projeleri
• Minyatür robotik uygulamaları
• Sınırlı alanlı DIY elektronik projeleri
• İHA (drone) kontrol devreleri
• Model araç elektronikleri

Avantajlar ve Özellikler

12V Mini Röle 12V 2A HK23F-DC12V-SHG'nin sağladığı avantajlar ve çözümler.

• Ultra Kompakt Boyut: Minimum PCB alanı kullanımı
• Düşük Profil: 9.8mm yükseklik ile ince tasarımlara uygunluk
• Hafif Yapı: Sadece 1.5g ağırlık
• Altın Kaplama Kontaklar: Güvenilir anahtarlama performansı
• Düşük Güç Tüketimi: 0.36W bobin gücü ile enerji verimliliği
• Hızlı Anahtarlama: 5ms çekme, 3ms bırakma süresi
• Yüksek İzolasyon: 1000MΩ izolasyon direnci
• Uzun Ömür: 10 milyon mekanik anahtarlama kapasitesi
• 12V Uyumluluğu: Yaygın kullanılan çalışma gerilimi
• Geniş Sıcaklık Aralığı: -30°C ile +85°C arası çalışabilme

Bağlantı ve Kullanım

12V Mini Röle 12V 2A HK23F-DC12V-SHG'nin bağlantı şeması ve kullanım kılavuzu.

Röle pin bağlantıları ve fonksiyonları:

• 1-6 (Bobin): 12V DC kontrol sinyali için bağlantı pinleri
• 2-5 (COM): Ortak kontak bağlantısı
• 3 (NO): Normalde Açık kontak bağlantısı
• 4 (NC): Normalde Kapalı kontak bağlantısı

Arduino ile kullanım için gerekli komponentler:

• 1x Transistör (örn. 2N2222, BC547)
• 1x 1kΩ direnç (transistör base girişi için)
• 1x 1N4148 diyot (ters EMK koruması için)
• 1x LED ve 220Ω direnç (opsiyonel, durum göstergesi için)
• Güç kaynağı (12V DC, min. 50mA)

Sorun Giderme ve İpuçları

12V Mini Röle 12V 2A HK23F-DC12V-SHG kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Hassas Lehimleme: Küçük boyutlar için hassas lehimleme tekniği ve ekipmanı kullanın
• Yetersiz Tetikleme: 12V besleme geriliminin stabil olduğundan emin olun
• PCB Tasarım Zorlukları: Mini rölenin pinlerinin PCB'ye tam oturduğundan emin olun
• Kontak Kapasitesi Aşımı: 2A maksimum değerini aşmayın, sürekli kullanımda %70 değerinde çalıştırın
• Isınma Sorunları: Yoğun kullanımda röle çevresinde yeterli havalandırma sağlayın

Verimli Kullanım İpuçları

• PCB tasarımında mini röle etrafında yeterli izolasyon mesafesi bırakın
• Düşük güçlü uygulamalarda altın kaplama kontakların avantajından yararlanın
• Bobini sürüş devresinde uygun boyutlu koruma diyodu kullanın
• Yüksek frekanslı anahtarlama gerektiren uygulamalarda katı hal röle (SSR) alternatiflerini değerlendirin
• Düşük güç tüketimi avantajını batarya ile çalışan projelerde kullanın

Paket İçeriği

• 12V Mini Röle 12V 2A HK23F-DC12V-SHG
