12V Gaz Rölesi (12V 20A) - JYT78-DC12V-C

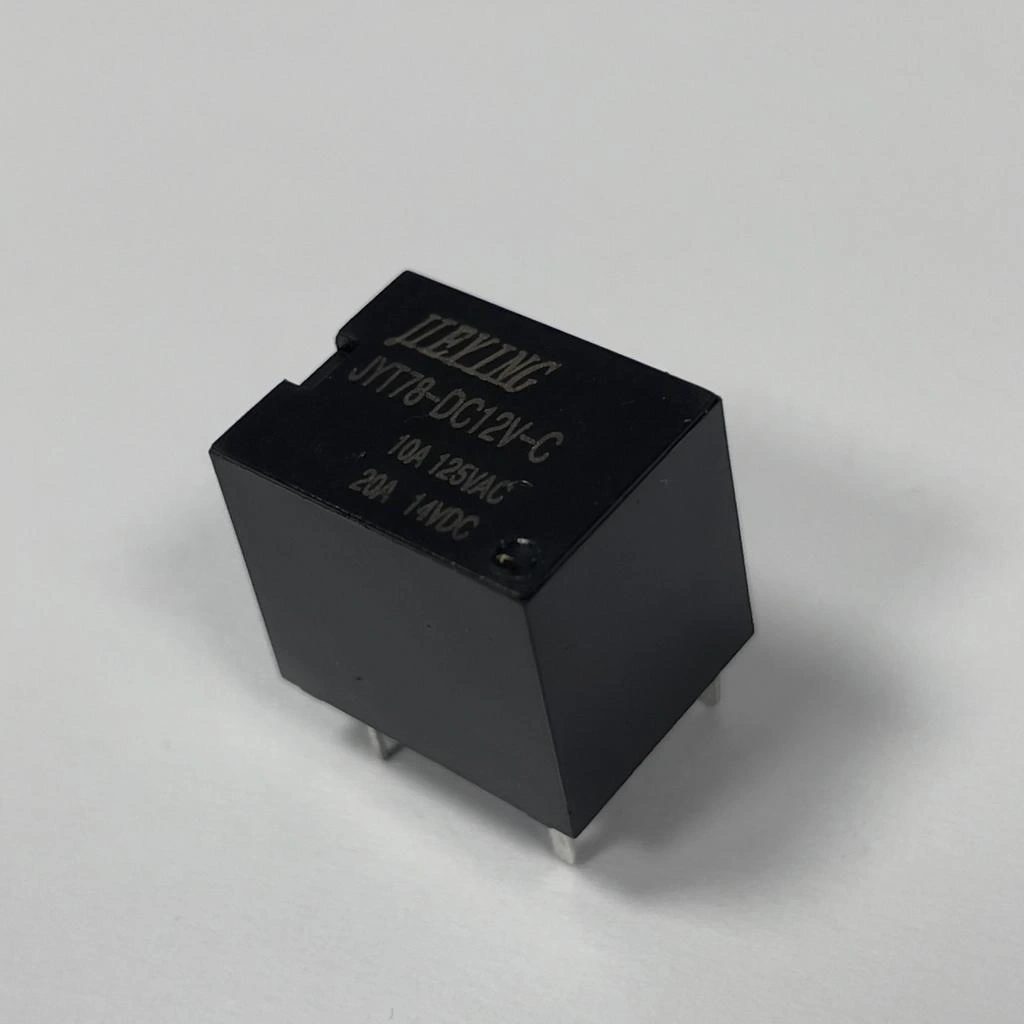

12V Gaz Rölesi 12V 20A JYT78-DC12V-C

JYT78-DC12V-C, yüksek akım kapasiteli, gaz doldurulmuş hermetik yapıya sahip özel bir röledir. 20A anahtarlama kapasitesi ve 12V tetikleme gerilimi ile endüstriyel ve profesyonel uygulamalar için tasarlanmış, güvenilir bir güç anahtarlama elemanıdır.

Gaz doldurulmuş yapısı sayesinde kontakların oksitlenmesini önleyen bu röle, uzun ömür, hızlı anahtarlama ve zorlu çevre koşullarında bile güvenilir performans sunan yüksek kaliteli bir üründür.

Hermetik sızdırmaz kapsülleme ile üretilen JYT78 serisi gaz röle, çeşitli elektronik komponentler ile uyumlu çalışarak, otomotiv, enerji sistemleri ve güç kontrolü gerektiren uygulamalarda yüksek güvenilirlik sağlar.

Teknik Özellikler

12V Gaz Rölesi 12V 20A JYT78-DC12V-C'nin detaylı teknik özellikleri aşağıda listelenmiştir.

• Üretici: JYT
• Model: JYT78-DC12V-C
• Röle Tipi: Gaz Doldurulmuş SPDT
• Kontrol Voltajı: 12.0V DC
• Bobin Direnci: 240 Ohm ±10%
• Çekme Akımı: Yaklaşık 50 mA
• Kontakt Yapısı: 1 Normalde Açık (NO), 1 Normalde Kapalı (NC), 1 Ortak (COM)
• Maksimum Anahtarlama Akımı: 20A
• Maksimum Anahtarlama Voltajı: AC: 250V, DC: 30V
• Maksimum Anahtarlama Gücü: AC: 5000VA, DC: 600W
• Kontak Direnci: <20 mOhm (başlangıç)
• Çalışma Süresi: Maksimum 8ms
• Bırakma Süresi: Maksimum 4ms
• Elektriksel Ömür: 500.000 işlem (nominal yükte)
• Mekanik Ömür: 30.000.000 işlem
• İzolasyon Direnci: >1000 MOhm
• Dielektrik Dayanım: 2000V AC 1 dakika
• Çalışma Sıcaklığı: -40°C ile +85°C arası
• Çalışma Nemi: 5% ile 95% RH arası
• Kapsülleme: Hermetik sızdırmaz, gaz doldurulmuş
• Dolgu Gaz Tipi: İnert gaz (genellikle azot)
• Montaj Tipi: PCB montaj veya faston bağlantı
• Kontak Malzemesi: Gümüş alaşım (AgSnO2)
• Boyutlar: 32mm x 27mm x 20mm (yaklaşık)
• Ağırlık: Yaklaşık 25g
• RoHS Uyumluluğu: Evet

Kullanım Alanları

12V Gaz Rölesi 12V 20A JYT78-DC12V-C'nin kullanılabileceği çeşitli alanlar ve proje örnekleri.

Otomotiv Uygulamaları

• Far ve aydınlatma sistemleri
• Cam silecek ve ısıtıcı kontrolleri
• Marş motoru yardımcı röleleri
• Güvenlik sistemleri
• Araç aksesuar kontrolü

Güç Sistemleri

• Solar enerji sistemleri
• Yedek güç üniteleri
• Jeneratör kontrol panelleri
• UPS üniteleri
• Akü yönetim sistemleri

Endüstriyel Kontrol

• Güç dağıtım panelleri
• Motor kontrol üniteleri
• Isıtma ve soğutma sistemleri
• Üretim hattı kontrolü
• Güç anahtarlama devreleri

Avantajlar ve Özellikler

12V Gaz Rölesi 12V 20A JYT78-DC12V-C'nin sağladığı avantajlar ve çözümler.

• Gaz Doldurulmuş Yapı: Kontak oksidasyonunu önler, uzun ömür sağlar
• Yüksek Akım Kapasitesi: 20A ile güçlü cihazları doğrudan kontrol
• Hızlı Tepki Süresi: 8ms çekme, 4ms bırakma ile hızlı anahtarlama
• Düşük Kontak Direnci: <20 mOhm ile minimum güç kaybı
• Hermetik Kapsülleme: Dış ortam etkilerine karşı tam koruma
• Uzun Ömürlü: 30 milyon mekanik işlem kapasitesi
• Yüksek İzolasyon: >1000 MOhm izolasyon direnci
• Geniş Sıcaklık Aralığı: -40°C ile +85°C arasında güvenilir çalışma
• Düşük Ark Oluşumu: Gaz ortamı sayesinde azaltılmış ark etkisi
• 12V Standart Besleme: Yaygın kontrol voltajı ile kolay entegrasyon

Montaj ve Kullanım

12V Gaz Rölesi 12V 20A JYT78-DC12V-C'nin montaj ve kullanım detayları hakkında bilgiler.

Bağlantı ve montaj bilgileri:

• Bobin Bağlantıları: 12V DC ve GND
• Kontak Bağlantıları: COM (ortak), NC (normalde kapalı), NO (normalde açık)
• PCB Montajı: Kalın bakır yollar (en az 60mil) ile tasarlayın
• Faston Montajı: 6.3mm veya 4.8mm faston terminaller kullanın
• Soğutma: Yüksek akım uygulamalarında hava akışı sağlayın

Kullanım için gerekli komponentler:

• 12V DC güç kaynağı (min. 100mA)
• MOSFET veya güçlü transistör sürücü (IRFZ44N, TIP122)
• Gate/Baz direnci (1K - 10K)
• Güçlü koruma diyodu (1N5408, 3A)
• Yüksek akım PCB tasarımı veya uygun kalınlıkta kablolar
• Kontak koruması için snubber devresi

Sorun Giderme ve İpuçları

12V Gaz Rölesi 12V 20A JYT78-DC12V-C kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Yetersiz Voltaj: 12V besleme voltajının dalgalanmasız olduğunu kontrol edin
• Aşırı Isınma: Kontak bağlantılarının sıkılığını ve kablo kesitini kontrol edin
• Kontak Yapışması: Aşırı akım durumunda sigorta koruma ekleyin
• Titreşimli Çalışma: Güç kaynağı filtreleme kapasitörlerini artırın
• Sürücü Devre Yanması: Bobin koruması için uygun diyot kullanın

Kullanım İpuçları

• Endüktif yükler (motor vb.) için kontak koruma devreleri kullanın
• Uzun kablolama gerektiğinde voltaj düşümünü hesaba katın
• 20A kapasiteyi sürekli kullanmak yerine %70 seviyesinde çalıştırın
• Röleyi titreşimli ortamlarda sağlam monte edin
• PCB tasarımında bobin ve kontak devrelerini ayrı tutar
• Kritik uygulamalarda yedekli röle konfigürasyonu düşünün

Paket İçeriği

• 12V Gaz Rölesi 12V 20A JYT78-DC12V-C
