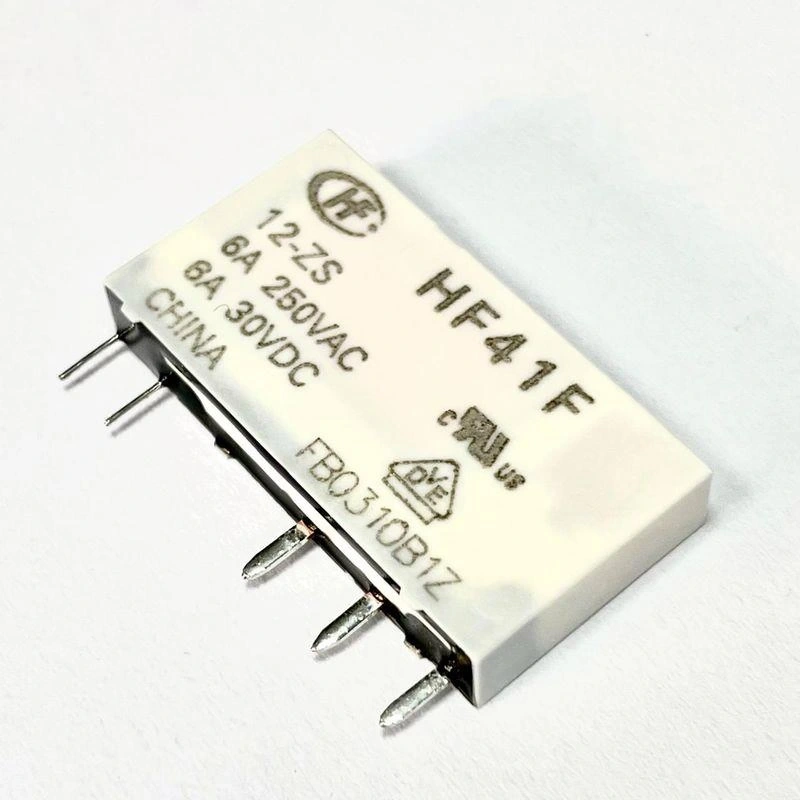

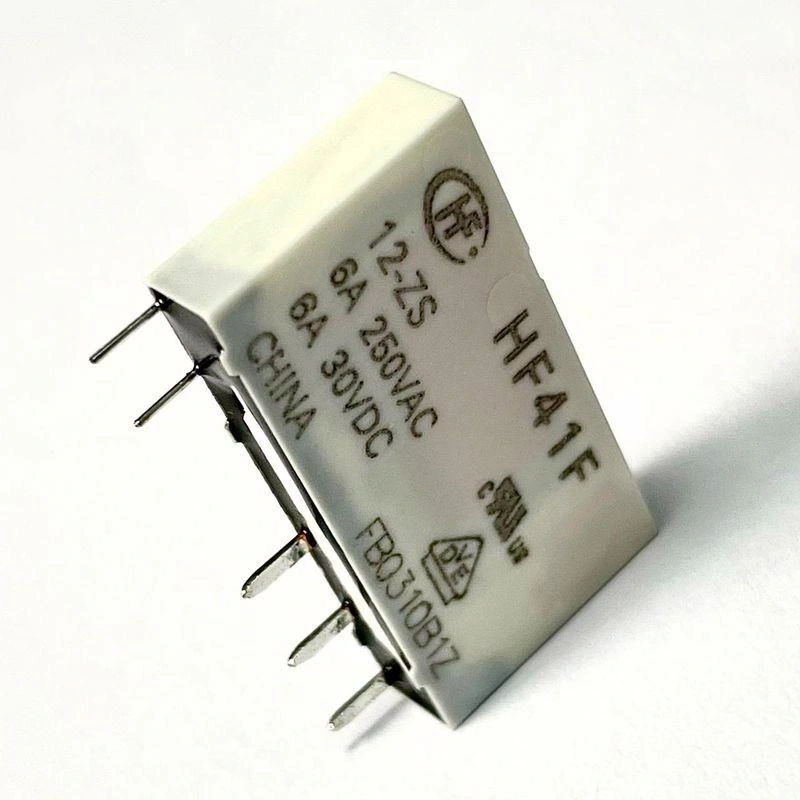

12V Ciklet Röle HK41F-12V 6A

12V Çiklet Röle HK41F-12V 6A

HK41F-12V, 12V kontrol gerilimi ile çalışan ultra ince yapıya sahip bir çiklet röledir. 6A anahtarlama kapasitesine sahip bu röle, düz ve kompakt tasarımı ile düşük profilli cihazlar ve sınırlı yüksekliğe sahip uygulamalar için ideal bir çözüm sunar.

Sakız/çiklet röle olarak da bilinen bu röle, standart rölelere göre çok daha ince yapısıyla PCB üzerinde minimum yükseklik gereksinimi olan projelerde tercih edilir.

HK41F serisi çiklet röle, çeşitli elektronik komponentler ile birlikte kullanılarak ince laptop kartları, düşük profilli elektronik cihazlar ve yükseklik kısıtlaması olan kompakt sistemlerde güvenilir anahtarlama çözümü sunar.

Teknik Özellikler

12V Çiklet Röle HK41F-12V 6A'nın detaylı teknik özellikleri aşağıda listelenmiştir.

• Üretici: Hongfa (HF)
• Model: HK41F-12V
• Röle Tipi: SPDT (Tek Kutuplu Çift Yönlü)
• Bobin Gerilimi: 12.VDC
• Bobin Direnci: 320 Ohm ±10%
• Bobin Akımı: 37.5mA
• Bobin Gücü: Yaklaşık 0.45W
• Kontak Düzeni: 1 Form C (COM, NO, NC)
• Kontak Malzemesi: AgNi (Gümüş Nikel)
• Kontak Direnci: 100mΩ (maksimum)
• Anahtarlama Kapasitesi: 6A @ 250VAC / 6A @ 30VDC
• Maksimum Anahtarlama Gücü: 1.500VA / 180W
• Minimum Anahtarlama Yükü: 10mA @ 5VDC
• Minimum Çekme Gerilimi: 75% nominal gerilim (9VDC)
• Minimum Bırakma Gerilimi: 10% nominal gerilim (1.2VDC)
• Çekme Süresi: 8ms (maksimum)
• Bırakma Süresi: 4ms (maksimum)
• Elektriksel Ömür: 100.000 işlem (tam yükte)
• Mekanik Ömür: 10.000.000 işlem
• İzolasyon Direnci: 1000MΩ (minimum, 500VDC)
• Dielektrik Dayanımı: 1500VAC, 1 dakika
• Çalışma Sıcaklığı: -30°C ile +85°C arası
• Çalışma Nemi: %35 ile %85 arası
• Pin Sayısı: 8 pin
• Montaj Tipi: SMD veya THT PCB montaj
• Boyutlar: 19mm x 15mm x 5mm
• Yükseklik: 5mm (ultra ince)
• Ağırlık: Yaklaşık 4g

Kullanım Alanları

12V Çiklet Röle HK41F-12V 6A'nın kullanılabileceği çeşitli alanlar ve uygulama örnekleri.

İnce Profilli Cihazlar

• Laptop ve ultrabook anakartları
• Düşük profilli sunucular
• İnce elektronik ekipmanlar
• Slim modül tasarımları
• İnce PCB kartları

Endüstriyel Uygulamalar

• İnce kontrol üniteleri
• Kompakt PLC sistemleri
• Dar alanlı kontrol panelleri
• İnce endüstriyel monitörler
• Yükseklik sınırlı otomasyon ekipmanları

Elektronik Projeler

• Yassı elektronik prototipleri
• Çok katlı PCB tasarımları
• İstiflenmiş elektronik modüller
• Kompakt aygıt tasarımları
• Düşük profilli DIY projeleri

Avantajlar ve Özellikler

12V Çiklet Röle HK41F-12V 6A'nın sağladığı avantajlar ve çözümler.

• Ultra İnce Yapı: Sadece 5mm yükseklik
• Kompakt Tasarım: Minimum alan kullanımı
• Orta Dereceli Anahtarlama Kapasitesi: 6A güç anahtarlama kabiliyeti
• Yatay Montaj: PCB'ye paralel yapı
• Düşük Profil: İnce tasarımlara uygun
• Standart 12V Çalışma Gerilimi: Yaygın kullanılan besleme voltajı
• Hafif Yapı: Sadece 4g ağırlık
• Uzun Ömür: 10 milyon mekanik işlem kapasitesi
• Yüksek İzolasyon: 1000MΩ izolasyon direnci
• Geniş Sıcaklık Aralığı: -30°C ile +85°C arası çalışabilme

Bağlantı ve Kullanım

12V Çiklet Röle HK41F-12V 6A'nın bağlantı şeması ve kullanım kılavuzu.

Röle pin bağlantıları ve fonksiyonları:

• 1-8 (Bobin): 12V DC kontrol sinyali için bağlantı pinleri
• 2-3-6-7 (COM): Ortak kontak bağlantıları
• 4 (NO): Normalde Açık kontak bağlantısı
• 5 (NC): Normalde Kapalı kontak bağlantısı

Arduino ile kullanım için gerekli komponentler:

• 1x Transistör (örn. 2N2222, BC547)
• 1x 1kΩ direnç (transistör base girişi için)
• 1x 1N4007 diyot (ters EMK koruması için)
• 1x LED ve 220Ω direnç (opsiyonel, durum göstergesi için)
• Güç kaynağı (12V DC, min. 50mA)

Sorun Giderme ve İpuçları

12V Çiklet Röle HK41F-12V 6A kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• PCB Montaj Zorlukları: Yatay montaj için özel PCB tasarımı gerekebilir
• Kontak Kapasitesi Sınırlaması: 6A değerini aşmayın, sürekli kullanımda %70 kapasitede çalıştırın
• Isı Dağılımı: Ultra ince tasarım nedeniyle ısı dağılımı sınırlı olabilir
• Mekanik Dayanım: İnce yapı fiziksel darbelere karşı daha hassas olabilir
• Yetersiz Tetikleme: 12V besleme geriliminin stabil olduğundan emin olun

Verimli Kullanım İpuçları

• PCB tasarımında rölenin yatay montaj özelliğini dikkate alarak planlama yapın
• İnce tasarımlarda alan tasarrufu sağlamak için komponentleri rölenin altına yerleştirmeyin
• Röleyi PCB'ye sabitlemek için ilave mekanik destek düşünün
• Yüksek akım geçen kontaklarda PCB yollarını yeterince kalın tasarlayın
• Bobini sürerken ters EMK'yı önlemek için koruma diyodu kullanın

Paket İçeriği

• 12V Çiklet Röle HK41F-12V 6A
