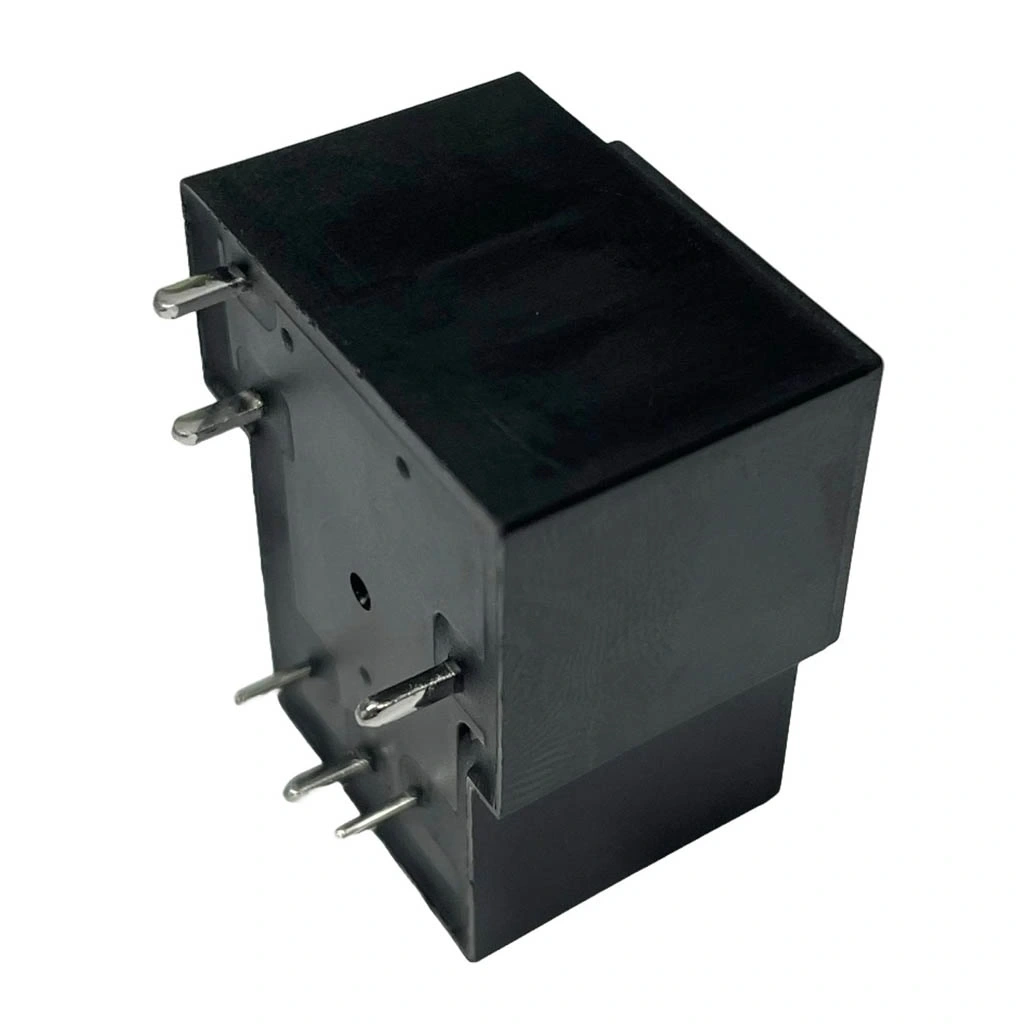

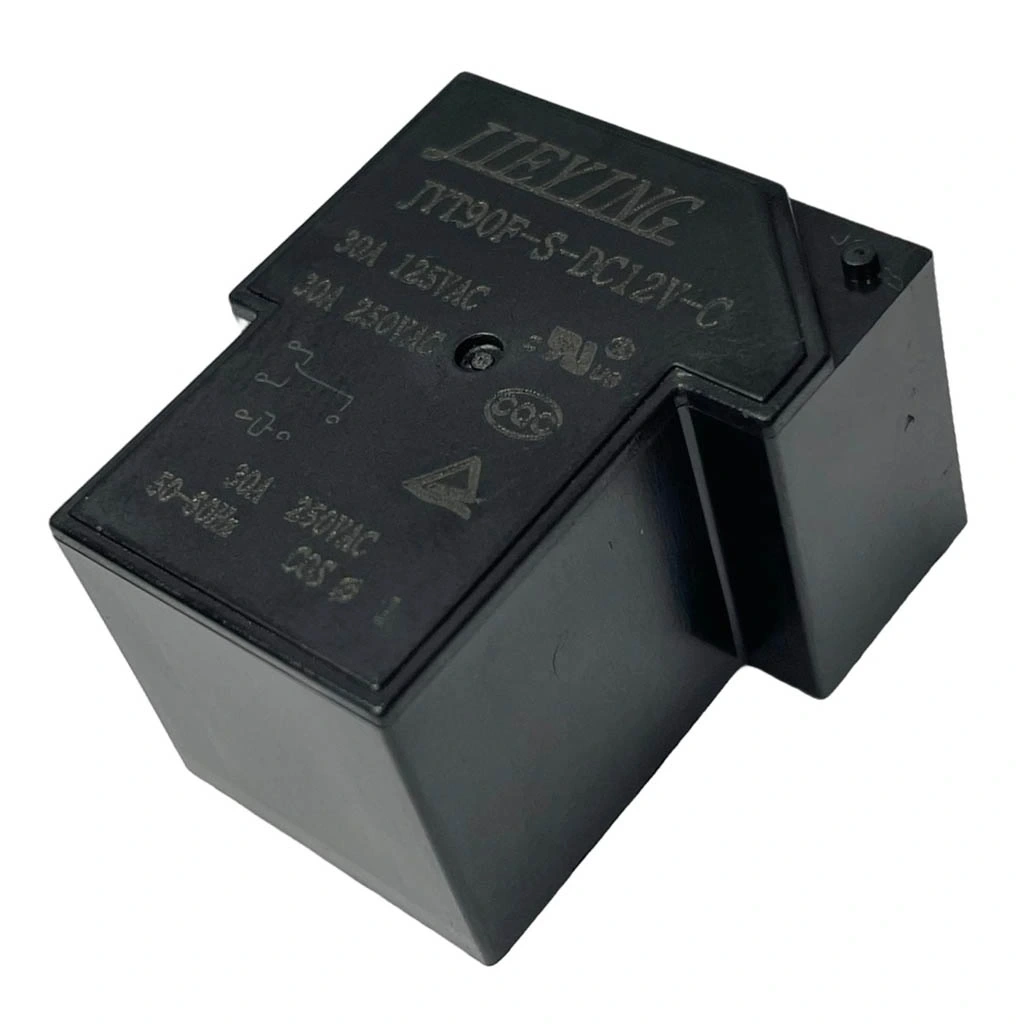

12V 30A 250VAC 6 Pin T Röle JYT90F-S-DC12V-C

12V 30A 250VAC 6 Pin T Röle JYT90F-S-DC12V-C

JYT90F-S-DC12V-C, yüksek akım kapasiteli, 12V tetiklemeli endüstriyel güç rölesidir. 30A anahtarlama kapasitesi ve 6 pin yapısı ile güç kontrolü gerektiren zorlu uygulamalar için tasarlanmış sağlam bir anahtarlama elemanıdır.

T90 sıcaklık sınıfı ve 6 pin yapısı ile bu röle, 90°C'ye kadar çalışabilme ve güçlü kontak bağlantıları sayesinde otomotiv, endüstriyel kontrol ve güç yönetim sistemlerinde güvenle kullanılabilir.

Yüksek güvenilirlik ve dayanıklı yapıda üretilen JYT90F serisi röle, çeşitli elektronik komponentler ile uyumlu çalışarak, motor kontrolleri, güç dağıtımı ve yüksek akım gerektiren uygulamalarda ideal bir çözüm sunar.

Teknik Özellikler

12V 30A 250VAC 6 Pin T Röle JYT90F-S-DC12V-C'nin detaylı teknik özellikleri aşağıda listelenmiştir.

• Üretici: JYT
• Model: JYT90F-S-DC12V-C
• Röle Tipi: SPDT (Single Pole Double Throw)
• Kontrol Voltajı: 12.0V DC
• Bobin Direnci: 400 Ohm ±10%
• Çekme Akımı: Yaklaşık 30 mA
• Kontakt Yapısı: 1 Normalde Açık (NO), 1 Normalde Kapalı (NC), 1 Ortak (COM)
• Maksimum Anahtarlama Akımı: 30A
• Maksimum Anahtarlama Voltajı: AC: 250V, DC: 30V
• Maksimum Anahtarlama Gücü: AC: 7500VA, DC: 900W
• Kontak Direnci: <50 mOhm (başlangıç)
• Çalışma Süresi: Maksimum 10ms
• Bırakma Süresi: Maksimum 5ms
• Elektriksel Ömür: 100.000 işlem (nominal yükte)
• Mekanik Ömür: 10.000.000 işlem
• İzolasyon Direnci: >1000 MOhm
• Dielektrik Dayanım: 2000V AC 1 dakika
• Çalışma Sıcaklığı: -40°C ile +90°C arası (T90 sınıfı)
• Çalışma Nemi: 5% ile 95% RH arası
• Koruma Sınıfı: Kapalı tip, plastik kasa
• Montaj Tipi: PCB montaj
• Pin Sayısı: 6 pin
• Pin Yerleşimi: 2x3 grid
• Kontak Malzemesi: Gümüş alaşım (AgCdO veya AgSnO2)
• Boyutlar: 29mm x 12.5mm x 20mm (yaklaşık)
• Ağırlık: Yaklaşık 20g
• RoHS Uyumluluğu: Evet

Kullanım Alanları

12V 30A 250VAC 6 Pin T Röle JYT90F-S-DC12V-C'nin kullanılabileceği çeşitli alanlar ve proje örnekleri.

Otomotiv Uygulamaları

• Araç far sistemleri
• Motor soğutma fanları
• Elektrikli yakıt pompaları
• Marş yardımcı röleleri
• Araç ek sistemleri kontrolü

Endüstriyel Kontrol

• Motor kontrol devreleri
• Güç dağıtım panelleri
• İş makineleri elektrik sistemleri
• Üretim hattı kontrolleri
• Isıtma ve soğutma sistemleri

Güç Sistemleri

• Solar enerji kontrolleri
• Jeneratör kontrol panelleri
• UPS anahtar devreleri
• Akü yönetim sistemleri
• Yüksek güçlü aydınlatma kontrolü

Avantajlar ve Özellikler

12V 30A 250VAC 6 Pin T Röle JYT90F-S-DC12V-C'nin sağladığı avantajlar ve çözümler.

• Yüksek Akım Kapasitesi: 30A ile güçlü cihazların doğrudan kontrolü
• T90 Sıcaklık Dayanımı: 90°C'ye kadar güvenli çalışma
• 6 Pin Yapısı: Daha güvenli PCB montajı ve mekanik dayanıklılık
• Düşük Kontak Direnci: <50 mOhm ile minimum güç kaybı
• Geniş Sıcaklık Aralığı: -40°C ile +90°C arası güvenilir çalışma
• Yüksek İzolasyon: >1000 MOhm izolasyon direnci
• Uzun Ömür: 10 milyon mekanik işlem kapasitesi
• 12V Standart Besleme: Yaygın kontrol sistemleriyle uyumluluk
• Kaliteli Kontak Malzemesi: Gümüş alaşım ile uzun süreli performans
• Yüksek Dielektrik Dayanım: 2000V izolasyon güvenliği

Montaj ve Kullanım

12V 30A 250VAC 6 Pin T Röle JYT90F-S-DC12V-C'nin montaj ve kullanım detayları hakkında bilgiler.

Bağlantı ve montaj bilgileri:

• Pin 1-2: Bobin bağlantısı (12V DC kontrol)
• Pin 3: Ortak kontak (COM)
• Pin 4: Normalde kapalı kontak (NC)
• Pin 5: Normalde açık kontak (NO)
• Pin 6: Destek pini / mekanik sabitleme

Kullanım için gerekli komponentler:

• 12V DC güç kaynağı (min. 50mA)
• MOSFET veya transistör sürücü devresi
• 1K-10K gate/baz direnci
• 1N4007 koruma diyodu
• Yüksek akım PCB tasarımı veya uygun kalınlıkta kablolar (min. 2.5mm²)
• Kontak koruması için snubber devresi (AC için)

Sorun Giderme ve İpuçları

12V 30A 250VAC 6 Pin T Röle JYT90F-S-DC12V-C kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• PCB Yanması: Akım taşıyan yolları yeterli genişlikte tasarlayın
• Rölenin Çekmemesi: 12V güç kaynağının yeterli akım verdiğini kontrol edin
• Kontak Yanması: Aşırı akım durumunda sigorta koruma ekleyin
• Röle Titreşimi: Voltaj dalgalanmalarını kontrol edin ve bypass kapasitör ekleyin
• Aşırı Isınma: Hava akışı sağlayın ve nominal değerin %70'inde çalıştırın

Kullanım İpuçları

• Yüksek akım taşıyan bağlantılarda lehimle takviye yapın
• Endüktif yüklerde (motor vb.) snubber devresi kullanın
• Çoklu röle kullanımında güç kaynağı kapasitesini doğru hesaplayın
• PCB tasarımında bobin ve kontak devreleri arasında yeterli izolasyon sağlayın
• Kritik uygulamalarda kontak ömrünü uzatmak için nominal akımın %70'ini aşmayın
• Sürekli tetikleme gerektiren uygulamalarda soğutma imkanı sağlayın

Paket İçeriği

• 12V 30A 250VAC 6 Pin T Röle JYT90F-S-DC12V-C
