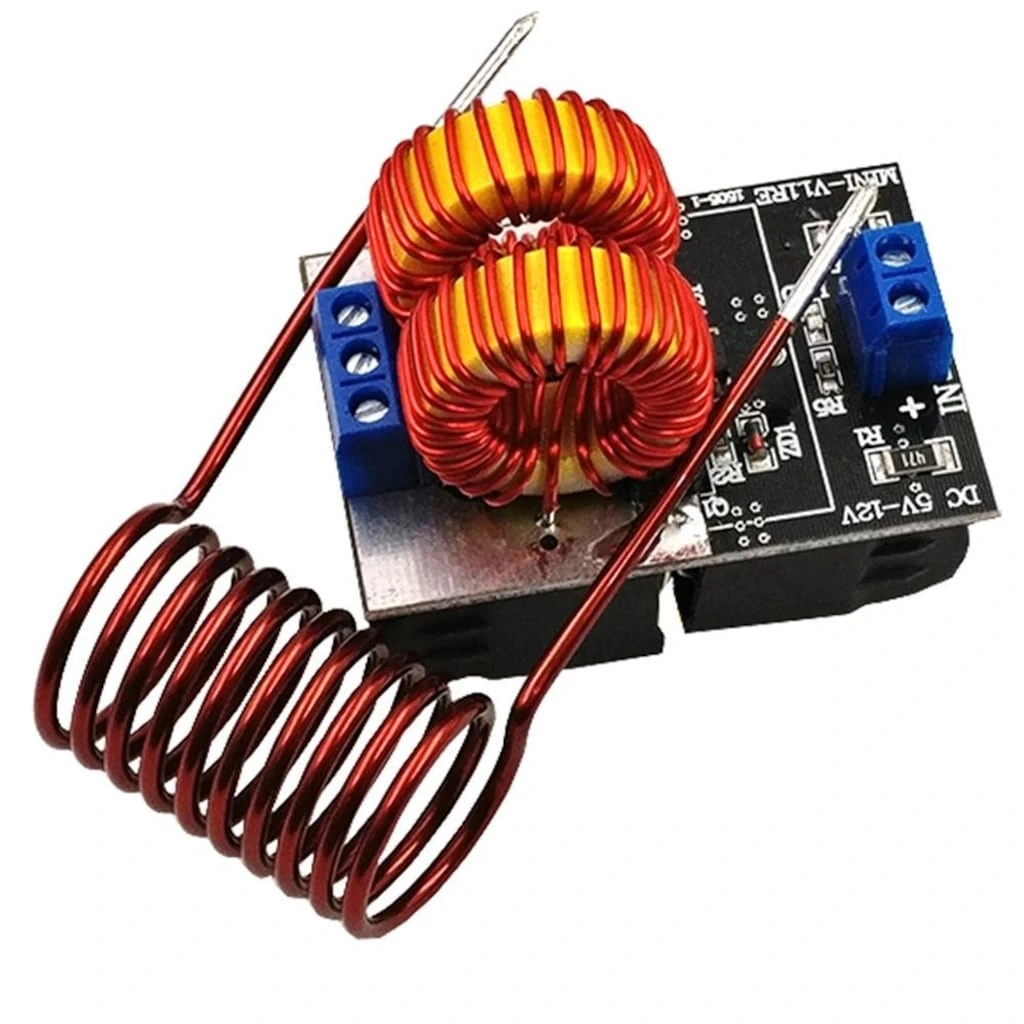

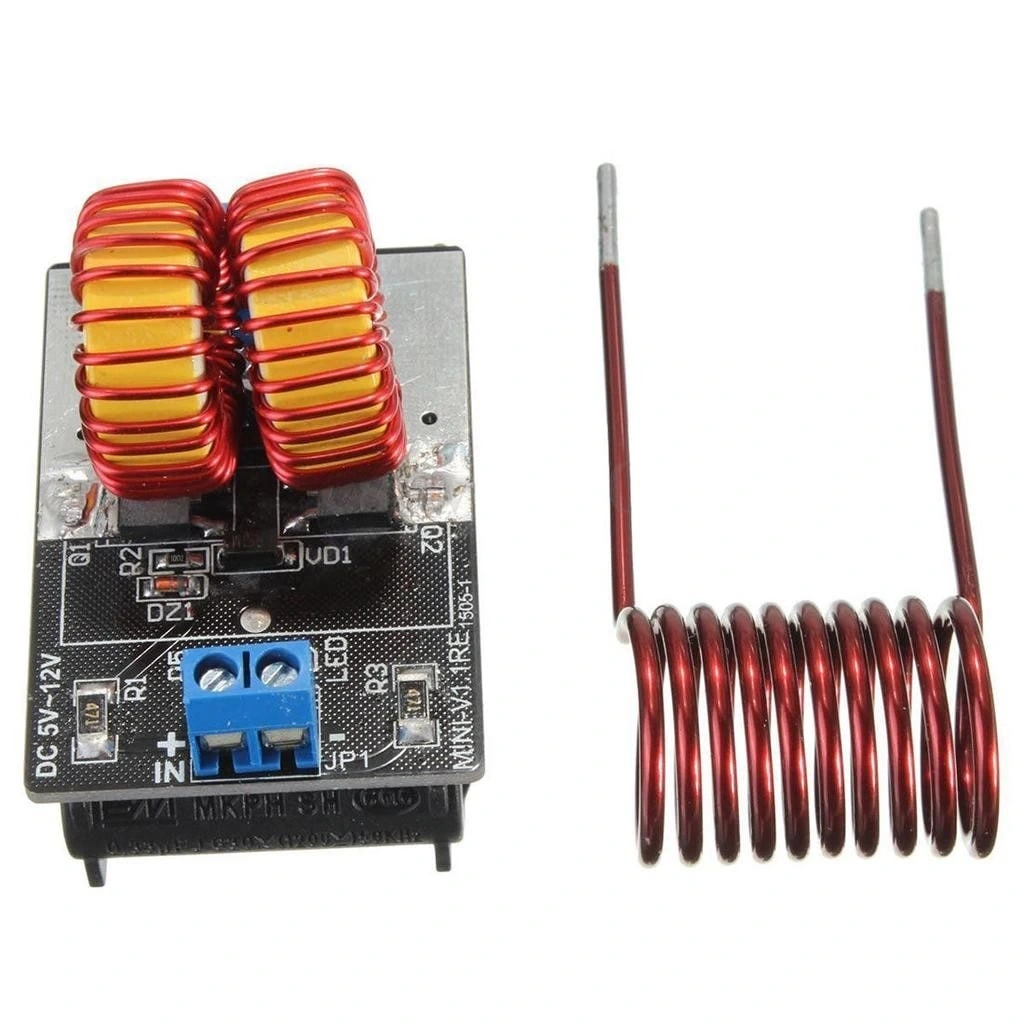

120W 5-12V ZVS İndüksiyon Isıtma Güç Kaynağı
120W 5-12V ZVS İndüksiyon Isıtma Güç Kaynağı, metal nesneleri hızlı ve etkili bir şekilde ısıtmak için tasarlanmış yüksek frekanslı elektromanyetik ısıtma modülüdür. Sıfır Voltaj Anahtarlama (ZVS) teknolojisi kullanan bu kompakt cihaz, elektromanyetik indüksiyon prensibine dayalı olarak çalışır ve iletken metal nesnelerde kontrollü bir şekilde ısı üretir.
5-12V DC giriş voltajı aralığında çalışabilen ve 120W güç üretebilen bu modül, küçük ve orta ölçekli indüksiyon ısıtma uygulamaları için idealdir. Nispeten düşük güç gereksinimine karşın, kısa sürede yüksek sıcaklıklara ulaşabilme kabiliyeti ile iletken metalleri eritmek, lehimlemek, şekillendirmek ve tavlamak gibi işlemler için mükemmel bir çözüm sunar.
120W ZVS İndüksiyon Isıtma Güç Kaynağı, DIY projeleri, eğitim deneyleri, küçük metal parçaların ısıtılması, hobiler ve laboratuvar uygulamalarında kullanım için kompakt, uygun maliyetli ve esnek bir çözüm sunmaktadır.
Teknik Özellikler
Bu bölümde 120W 5-12V ZVS İndüksiyon Isıtma Güç Kaynağının detaylı teknik özellikleri listelenmektedir.
- Model: ZVS-120W
- Giriş Voltajı: 5-12V DC
- Maksimum Güç: 120W
- Çalışma Frekansı: 100-180 kHz (yüke bağlı olarak değişir)
- Çalışma Akımı: Yaklaşık 5-10A (güç kaynağı ve yüke bağlı olarak)
- Isıtma Kapasitesi: Küçük metal parçaları 500-800°C'ye kadar ısıtabilir
- Isıtma Bobini: 5-7 sargılı bakır bobin (genişletilebilir)
- Çalışma Prensibi: Sıfır Voltaj Anahtarlama (ZVS) tekniği
- Soğutma: Alüminyum soğutucu plaka üzerinde pasif soğutma
- Boyutlar: Yaklaşık 50 x 77 x 28mm (ana kart)
- Çalışma Süresi: Sürekli çalışma için tasarlanmamıştır, 2-3 dakikalık çalışma periyotları önerilir
- Verimlilik: Yaklaşık %80-90
- Ana Komponentler: MOSFET transistörler, Schottky diyotlar, rezonans kapasitörleri
- Koruma Özellikleri: Temel aşırı akım koruması
Çalışma Prensibi
ZVS İndüksiyon Isıtma Sistemi nasıl çalışır ve neden verimlidir.
ZVS (Zero Voltage Switching - Sıfır Voltaj Anahtarlama) indüksiyon ısıtma sistemi, elektromanyetik indüksiyon prensibini kullanarak metal nesneleri temas etmeden ısıtma teknolojisidir. Bu yöntem, yüksek enerji verimliliği sağlayan ve MOSFET transistörlerin anahtarlama kayıplarını minimuma indiren bir tekniktir.
İndüksiyon Isıtma Temelleri
İndüksiyon ısıtmanın temel çalışma prensipleri:
- Elektromanyetik İndüksiyon: Değişken manyetik alan içindeki iletken metallerde girdap akımları (eddy currents) oluşur
- Yüksek Frekans: 100-180 kHz aralığında yüksek frekanslı akım, indüksiyon bobininden geçer
- Girdap Akımları: Manyetik alan, metal içinde elektrik akımları indükler
- Joule Isıtması: İndüklenen akımlar, metalin özgül direnci nedeniyle ısı üretir
- Manyetik Histeri Kaybı: Ferromanyetik malzemelerde ek ısınma sağlar
ZVS Teknolojisinin Avantajları
Sıfır Voltaj Anahtarlama teknolojisinin sağladığı faydalar:
- Yüksek Verimlilik: MOSFETler sıfır voltaj noktasında anahtarlanarak kayıplar azaltılır
- Daha Az Isınma: Anahtarlama kayıplarının azalması sayesinde MOSFET'ler daha az ısınır
- Daha Uzun Komponent Ömrü: Daha düşük termal stres ve anahtarlama stresi
- Elektromanyetik Girişimde Azalma: Daha yumuşak anahtarlama sayesinde EMI daha düşüktür
- Yüksek Frekans: Verimli çalışma sayesinde daha yüksek frekanslara çıkılabilir
Rezonans Devresinin Önemi
ZVS sisteminde rezonans devresinin yapısı ve fonksiyonu:
- LC Tank Devresi: İndüktör (bobin) ve kapasitör(ler) paralel bağlanarak oluşturulur
- Rezonans Frekansı: L ve C değerleriyle belirlenir, tipik olarak 100-180 kHz arasındadır
- Enerji Salınımı: Enerji indüktör ve kapasitör arasında salınır, verimli enerji transferi sağlar
- Otomatik Frekans Ayarı: Farklı metal yüklerde rezonans frekansı otomatik ayarlanır
- Yük Etkisi: Bobine yerleştirilen metal, sistemin rezonans frekansını değiştirir
Uygulama Alanları
ZVS İndüksiyon Isıtma Güç Kaynağının kullanılabileceği çeşitli uygulama alanları.
DIY ve Hobi Uygulamaları
Kendin Yap projeleri ve hobi çalışmalarında kullanım alanları:
- Küçük Metal Parçaların Eritilmesi: Altın, gümüş, bakır gibi değerli metallerin küçük miktarlarda eritilmesi
- Takı Yapımı: Metal takı parçalarının şekillendirilmesi ve lehimlenmesi
- Bıçak Yapımı: Küçük bıçak bileşenlerinin ısıl işlemi, sertleştirme ve tavlama
- Metal Heykeller: Küçük metal heykel ve sanat eserlerinin şekillendirilmesi
- Minyatür Demirhane: Küçük ölçekli demircilik ve metal işleme projeleri
- Cam İşçiliği: Metal kalıpların ısıtılması yoluyla cam şekillendirme
Eğitim ve Bilimsel Uygulamalar
Eğitim kurumları ve laboratuvarlarda kullanım alanları:
- Fizik Deneyleri: Elektromanyetik indüksiyonu ve eddy akımlarını gösterme
- Malzeme Bilimi Araştırmaları: Farklı metallerin ısınma karakteristiklerini inceleme
- Metalurji Eğitimi: Metal ısıl işlem tekniklerinin öğretilmesi
- Kimya Deneyleri: Hızlı ve kontrollü ısıtma gerektiren reaksiyonlar
- Elektrik-Elektronik Mühendisliği Laboratuvarları: Güç elektroniği ve rezonans devrelerinin pratik uygulamaları
Küçük Ölçekli Endüstriyel Uygulamalar
Küçük atölye ve imalat işlerinde kullanım alanları:
- Lehimleme: Hassas elektronik komponentlerin lehimlenmesi
- Metal Parça Sertleştirme: Küçük metal aletlerin uç kısımlarının sertleştirilmesi
- Bağlantı Parçalarının Çıkarılması: Sıkışmış vida ve somunların ısıtılarak gevşetilmesi
- Plastik Kalıp Isıtma: Küçük plastik kalıpların ısıtılması
- Mücevher Tamiri: Hassas mücevher onarımı ve şekillendirmesi
Bilimsel ve Laboratuvar Uygulamaları
İleri düzey bilimsel araştırma ve laboratuvar çalışmalarında:
- Malzeme Test Etme: Yüksek sıcaklık altında malzeme davranışının incelenmesi
- Termal Analiz: Metallerin ısınma ve soğuma karakteristiklerinin çalışılması
- Hızlı Prototipleme: Metal parçaların hızlı ısıtma gerektiren prototip çalışmaları
- Nano Malzeme Sentezi: Kontrollü ısıtma gerektiren nano malzeme üretimi
- Spektroskopi Hazırlığı: Numune hazırlama ve işlemede kontrollü ısıtma
Kurulum ve Çalıştırma
ZVS İndüksiyon Isıtma Güç Kaynağının güvenli bir şekilde kurulması ve çalıştırılması için adımlar.
İpucu: ZVS indüksiyon ısıtma sisteminizi kurarken güvenliğiniz için koruyucu gözlük ve eldiven kullanın. Yeterli soğutma sağlamak için alüminyum heatsinkinin temiz ve açık olduğundan emin olun. İndüksiyon bobininizi hazırlarken 6-8mm çapında bakır boru kullanın ve 5-7 sarım yaparak standart bir bobin oluşturun. Sarımlar arasında kısa devre olmaması için bobin sarımlarının birbirine temas etmediğinden emin olun. Güç kaynağı olarak 5-12V DC, en az 10A akım verebilen bir güç kaynağı kullanın. Yüksek güçlerde çalışırken 12V 30A ve üzeri güç kaynakları tercih edin. Güç bağlantılarınızda en az 12AWG (4mm²) kalınlığında kablo kullanın ve bağlantıların sıkı olduğunu kontrol edin. Gevşek bağlantılar aşırı ısınmaya neden olabilir. Modül üzerindeki kapasitörün bağlantılarını kesinlikle değiştirmeyin veya kurcalamayın. Metal parçayı ısıtmak için indüksiyon bobininin ortasına yerleştirin, bobin ile direk temas etmediğinden emin olun. 12V beslemede sistemin çektiği akımı gözlemleyin ve 10A üzerine çıkmamasına dikkat edin.
İlgili Ürün Kategorilerimiz
ZVS indüksiyon ısıtma sisteminizi akıllı hale getirmek için Arduino geliştirme kartları ve aksesuarları. Sıcaklık kontrolü, zamanlayıcı fonksiyonları ve kullanıcı arayüzü oluşturmak için ideal çözümler.
Ürünleri İncele →ZVS indüksiyon ısıtma sisteminizi geliştirmek için sensör modülleri, güç kontrol modülleri, ekran modülleri ve diğer elektronik bileşenler. Projelerinizi daha kapsamlı ve işlevsel hale getirin.
Ürünleri İncele →
Neden Voltaj.Net'ten Almalısınız?
Voltaj.Net, Türkiye'nin güvenilir elektronik komponent tedarikçisi olarak, ZVS İndüksiyon Isıtma Güç Kaynağı ve tamamlayıcı ürünleri en uygun fiyatlarla sunuyor. Hobi projeleriniz, bilimsel deneyler veya metal işleme uygulamalarınız için ihtiyaç duyduğunuz tüm bileşenleri tek bir kaynaktan temin edebilirsiniz.
- Kaliteli Ürün Garantisi: Test edilmiş, güvenilir ve uzun ömürlü elektronik komponentler.
- Teknik Destek: Uzman ekibimizden kurulum ve kullanım desteği.
- Hızlı Teslimat: Siparişleriniz aynı gün içinde işleme alınır ve kargoya verilir.
- Geniş Ürün Yelpazesi: İndüksiyon ısıtma projeleriniz için gerekli tüm komponentler tek bir adreste.
- Ekonomik Fiyatlar: Uygun fiyatlar ve toplu alım indirimleri.
- Özel Proje Desteği: Büyük projeler için özel tasarım ve komponent seçimi desteği.
- Bilgi Kaynakları: Ürün kullanımı ve projeler hakkında detaylı dokümantasyon.
- Güvenli Alışveriş: SSL korumalı ödeme sistemi ve güvenilir kargo hizmeti.
Ürün Hakkında Sıkça Sorulan Sorular
ZVS indüksiyon ısıtıcı nasıl çalışır?
ZVS (Sıfır Voltaj Anahtarlama) indüksiyon ısıtıcı, elektronik rezonans devresine dayalı çalışır. 100-180 kHz frekansındaki yüksek frekanslı akım, bakır bobinden geçerek güçlü bir değişken manyetik alan oluşturur. Bu manyetik alan, iletken metal içinde girdap akımları indükler. Metalin elektrik direncinden dolayı bu akımlar ısıya dönüşür. Ferromanyetik metaller ayrıca histeri kaybı sayesinde daha fazla ısınır. ZVS teknolojisi, MOSFET transistörleri verimliliği artırmak için sıfır voltaj noktasında anahtarlar. Rezonans devresi LC tank oluşturarak enerji transferi sağlar, böylece düşük voltajla yüksek sıcaklık üretilir.
Hangi metaller indüksiyon ısıtma ile ısıtılabilir?
Demir, çelik ve nikel gibi ferromanyetik metaller en iyi sonuçları verir, hem eddy akımları hem de histeri kayıpları nedeniyle çok hızlı ısınırlar. Bakır, alüminyum, pirinç ve gümüş gibi yüksek iletkenlikli fakat ferromanyetik olmayan metaller de ısınır, ancak daha yavaş ve daha fazla güç gerektirir. Paslanmaz çelik türleri manyetik özelliklerine göre değişen hızlarda ısınır. Kurşun ve kalay gibi düşük erime noktasına sahip metaller indüksiyon ısıtma için idealdir. Titanyum, zirkonyum gibi bazı özel metaller de ısınır ancak spesifik özellikleri nedeniyle farklı davranış gösterir.
120W indüksiyon ısıtıcı ile hangi büyüklükte metal parçalar ısıtılabilir?
120W ZVS indüksiyon ısıtıcı küçük ve orta boy metal parçaları ısıtmak için uygundur. Çelik veya demir gibi ferromanyetik malzemelerden 5-15 gram ağırlığında parçaları kızıl sıcaklığa (700-800°C) kadar ısıtabilir. 10-25mm çapında ince çelik çubuk veya vidalar 2-3 dakika içinde ısıtılabilir. 0.2-2mm kalınlığında ince metal levhalar veya teller hızla ısıtılabilir. 5-10g bakır veya alüminyum gibi ferromanyetik olmayan metaller erime noktalarına kadar ısıtılabilir, ancak daha uzun süre gerektirir. Daha büyük metal parçalar için daha yüksek güçlü sistemler gereklidir.
Sürekli çalıştırma süresi ne kadardır ve neden sınırlıdır?
120W ZVS indüksiyon ısıtıcı, 2-3 dakikalık sürekli çalışma periyotları için tasarlanmıştır, sonrasında 5-10 dakika soğuma süresi gerekir. Bu sınırlama birkaç nedenden kaynaklanır: MOSFET transistörler yüksek akımlar nedeniyle ısınır ve aşırı ısınma hasara yol açabilir. Modül üzerindeki alüminyum heatsink pasif soğutma sağlar, fan olmadan uzun süre çalışmaya yeterli değildir. Rezonans kapasitörleri sürekli çalışmada ısınabilir ve ömrü kısalabilir. İndüksiyon bobini sürekli çalışmada aşırı ısınabilir, özellikle küçük çaplı bobinlerde sorun oluşturur. Sistem aktif soğutma (fan veya su soğutması) ile daha uzun çalıştırılabilir.
ZVS indüksiyon ısıtıcı için gerekli güç kaynağı özellikleri nelerdir?
ZVS indüksiyon ısıtıcı için 5-12V DC çıkış veren bir güç kaynağı gereklidir. Tam güçte çalışma için 12V, en az 10A (120W) kapasiteli güç kaynağı idealdir. Akü, SMPS (anahtarlamalı güç kaynağı) veya büyük transformatör bazlı güç kaynağı kullanılabilir. 12AWG (4mm²) veya daha kalın kablolar kullanılmalıdır. Kısa devre ve aşırı akım korumalı güç kaynağı tercih edilmelidir. Ayarlanabilir voltaj özelliği, farklı ısıtma seviyelerini kontrol etmek için faydalıdır. Kaliteli filtre kapasitörleri içeren, düşük gürültülü güç kaynakları daha iyi performans sağlar. Bilgisayar güç kaynakları (PSU) mümkünse kullanılmamalıdır, çünkü yüksek akım çekişlerinde koruma devreleri tetiklenebilir.
İndüksiyon bobini nasıl hazırlanır ve optimize edilir?
Bakır boru seçimi: 6-8mm çapında, duvar kalınlığı 1mm civarında bakır boru kullanın. İdeal sarım sayısı: Genellikle 5-7 sarım optimal sonuç verir. Sarım çapı: 25-40mm arası iyi sonuç verir, hedef parçaya göre seçilmelidir. Sarımlar arası mesafe: Kısa devre olmaması için 1-2mm boşluk bırakın. Bobin bağlantısı: Düşük dirençli, güvenli bağlantı için terminal vidalarını sıkıca sıkın. Farklı geometriler: Spesifik uygulamalar için spiral, konik veya özel şekilli bobinler sarılabilir. Soğutma opsiyonu: Uzun süreli kullanım için bobin içinden soğutma suyu geçirilebilir. Bobin-parça mesafesi: Maksimum verim için parça ve bobin arasında minimum mesafe olmalıdır.
Arduino ile ZVS indüksiyon ısıtıcı nasıl kontrol edilir?
Arduino ile ZVS kontrol sistemi kurmak için gerekli bileşenler şunlardır: MOSFET veya röle modülü (güç kontrolü için), akım sensörü (güvenlik monitörü için), termal sensör (sıcaklık ölçümü için), voltaj bölücü devre (besleme voltajını ölçmek için). PWM sinyalleri ile güç kontrolü sağlanır. Güvenlik limitleri (maksimum akım, sıcaklık) kod içerisinde tanımlanır. PID algoritması kullanılarak sıcaklık kontrolü sağlanabilir. LCD ekran ve butonlar ile kullanıcı arayüzü oluşturulabilir. EEPROM kullanılarak farklı ısıtma profilleri kaydedilebilir. Çalışma süresi ve zamanlama fonksiyonları eklenebilir. Bluetooth veya WiFi modülleri ile uzaktan kontrol imkanı sağlanabilir.
İndüksiyon ısıtma sırasında alınması gereken güvenlik önlemleri nelerdir?
Koruyucu gözlük ve ısıya dayanıklı eldiven kullanın. Kalp pili gibi elektronik tıbbi cihaz kullananlar sistemi kullanmamalıdır. Yanıcı ve patlayıcı maddelerden uzak, iyi havalandırılan bir alanda çalışın. Metal takı, saat gibi aksesuarları çıkarın. İndüksiyon bobinine ve ısıtılan parçalara çalışma sırasında dokunmayın. Yeterli soğuma süresi tanımadan parçaları ellemeyin. Sistemi kesinlikle gözetimsiz çalıştırmayın. Çalışma alanında yangın söndürücü bulundurun. Elektrik çarpmasına karşı tüm bağlantıların izolasyonunu sağlayın. Aşırı akım ve ısınma durumunda sistemi hemen kapatın. Metal buharlarını solumaktan kaçının, uygun havalandırma sağlayın. Metal implantı olanlar özellikle dikkatli olmalıdır.
