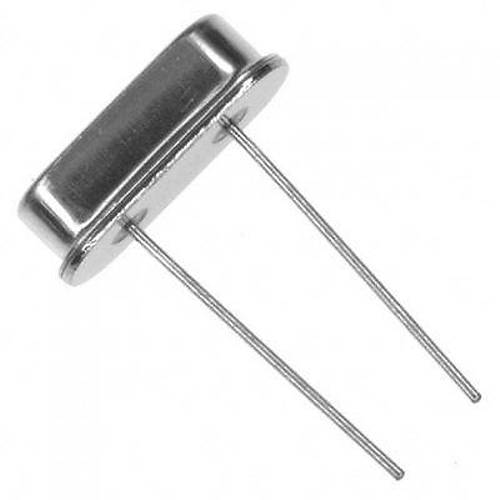

12 MHz Kristal HC-49S Osilatör

12 MHz Kristal HC-49S Osilatör

12 MHz Kristal HC-49S Osilatör, elektronik devrelerde hassas ve kararlı zaman referansı sağlayan temel bir komponenttir. HC-49S tipi düşük profilli kılıfta sunulan bu kristal, kompakt boyutu ve yüksek frekans kararlılığı ile öne çıkmaktadır.

12 MHz frekansında çalışan bu elektronik komponent, mikrodenetleyici sistemleri, haberleşme modülleri ve zamanlama devreleri için yaygın olarak tercih edilir. Düşük ESR değeri ve mükemmel sıcaklık stabilitesi ile devrenizde güvenilir bir saat kaynağı oluşturur.

Standart HC-49S kılıf yapısı sayesinde çoğu PCB tasarımına kolayca entegre edilebilen bu kristal, yüksek hassasiyetli zamanlama gerektiren devreler ve tristör kontrol sistemleri gibi uygulamalar için mükemmel bir seçenektir.

Teknik Özellikler

12 MHz Kristal HC-49S Osilatör'ün detaylı teknik özellikleri aşağıda listelenmiştir.

• Frekans: 12.000 MHz
• Kılıf Tipi: HC-49S (Düşük Profil / SMD uyumlu)
• Frekans Toleransı: ±30ppm (maksimum)
• Çalışma Modu: Temel (Fundamental)
• Yük Kapasitesi: 20pF
• Seri Direnç (ESR): 40Ω (maksimum)
• Sıcaklık Kararlılığı: ±50ppm (-20°C ~ +70°C)
• Çalışma Sıcaklığı: -20°C ~ +70°C
• Depolama Sıcaklığı: -40°C ~ +85°C
• Eskime (Aging): <±5ppm/yıl
• Sürüş Seviyesi: 100µW (maksimum)
• Parazitik Kapasitans: 7pF (tipik)
• Montaj Tipi: Through Hole (THT)
• Pin Aralığı: 4.9mm
• Boyutlar: Yaklaşık 11.5mm x 4.7mm x 3.8mm
• RoHS Uyumlu: Evet.

Kullanım Alanları

12 MHz Kristal HC-49S Osilatör'ün kullanılabileceği çeşitli alanlar ve uygulama örnekleri.

Mikrodenetleyici Sistemleri

• Arduino geliştirme kartları
• PIC mikrodenetleyici devreleri
• AVR tabanlı projeler
• 8051 mikrodenetleyici uygulamaları

Haberleşme Sistemleri

• USB arayüz devreleri
• SPI/I2C haberleşme sistemleri
• RF modülleri
• Ağ donanımları

Hassas Zamanlama Uygulamaları

• Gerçek zamanlı saat devreleri
• PWM kontrol sistemleri
• Frekans sayıcılar
• Zaman ölçüm sistemleri

Diğer Elektronik Sistemler

• Test ve ölçüm cihazları
• Filtre devreleri
• Dijital ses işleme
• Frekans sentezleyiciler

Avantajlar ve Özellikler

12 MHz Kristal HC-49S Osilatör'ün sağladığı avantajlar ve çözümler.

• Yüksek Frekans Kararlılığı: ±30ppm hassasiyet ile sabit frekans referansı
• Kompakt Boyut: HC-49S düşük profil kılıf ile alan tasarrufu
• Düşük ESR: Daha az güç tüketimi ve daha güvenilir başlangıç
• Mükemmel Sıcaklık Stabilitesi: Geniş sıcaklık aralığında kararlı çalışma
• Düşük Yaşlanma Oranı: Uzun süreli frekans kararlılığı
• Kolay Entegrasyon: Standart kılıf yapısı ile yaygın PCB tasarımlarına uyumluluk
• Düşük Faz Gürültüsü: Temiz sinyal üretimi
• Çift Kullanım Olanağı: THT veya SMD montaj seçeneği

Montaj ve Kullanım

12 MHz Kristal HC-49S Osilatör'ün montaj ve kullanım süreci hakkında bilgiler.

PCB montajı için yapmanız gerekenler:

• PCB'de kristal için uygun iki delik açın (pin aralığı 4.9mm)
• Kristali PCB deliklerine yerleştirin
• Kristalin düzgün bir şekilde oturduğundan emin olun
• Pinleri PCB'nin alt tarafından lehimleyin
• Aşırı ısı uygulamaktan kaçının (maksimum 260°C, 10 saniye)
• Gerekirse kristali mekanik olarak PCB'ye sabitleyin
• Kristal çevresinde toprak düzlemi oluşturun

Mikrodenetleyici ile kullanım için:

• Kristali mikrodenetleyicinin XTAL/OSC pinlerine bağlayın
• Uygun yük kapasitörlerini (genellikle 18-22pF seramik kapasitörler) kullanın
• Kapasitörlerin diğer uçlarını toprak hattına bağlayın
• Kristal ve kapasitörleri mikrodenetleyiciye mümkün olduğunca yakın yerleştirin
• Kristal hatlarını diğer sinyal hatlarından uzak tutun
• Mikrodenetleyicinin fuse/konfigürasyon bitlerini harici osilatör kullanımı için ayarlayın

Sorun Giderme ve İpuçları

12 MHz Kristal HC-49S Osilatör kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Osilatör Başlamama Sorunu: Yük kapasitörleri değerlerini kontrol edin, gerekirse değiştirin
• Frekans Sapması: Doğru kapasitör değerlerini kullanın ve PCB düzenini optimize edin
• Kararsız Çalışma: Besleme voltajı kararlılığını kontrol edin, bypass kapasitörleri ekleyin
• Gürültülü Sinyal: Kristal çevresinde koruma önlemleri alın ve topraklamayı iyileştirin

Verimli Kullanım İpuçları

• Kristali dijital gürültü kaynaklarından ve güç hatlarından uzak tutun
• PCB'de kristal ve mikrodenetleyici arasındaki hatları kısa tutun
• Yük kapasitörlerini kristale mümkün olduğunca yakın yerleştirin
• Yüksek hassasiyet gerektiren uygulamalarda TCXO kullanmayı değerlendirin

Paket İçeriği

• 12 MHz Kristal HC-49S Osilatör
