11K 805 1/8 SMD Direnç 5000 Adet (1 Makara)

11K 8.05 1/8 SMD Direnç 5000 Adet (1 Makara)

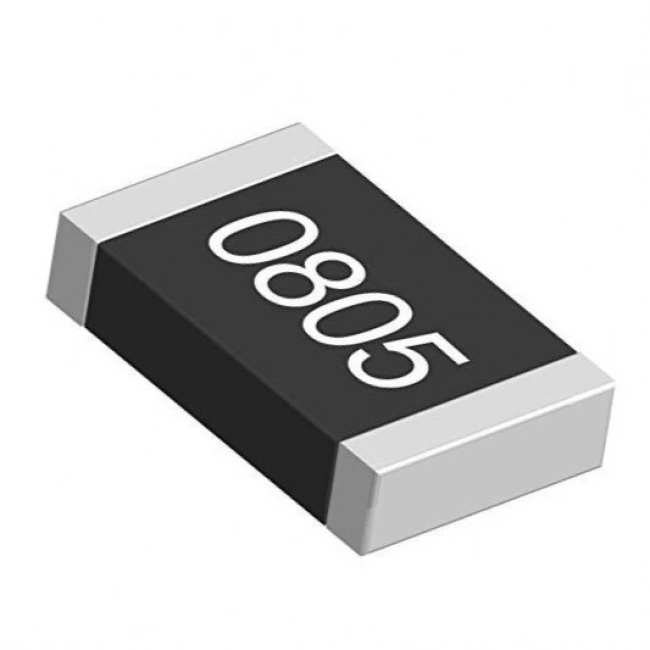

11K 8.05 1/8 SMD Direnç, 5000 adet içeren makara paketinde sunulan yüksek kaliteli yüzey montaj dirençtir. 0805 kılıf boyutunda tasarlanan bu dirençler, kompakt elektronik devrelerde kullanım için idealdir.

11 KiloOhm direnç değeri ile çeşitli pull-up/pull-down ve voltaj bölücü uygulamalara uygun olan bu SMD dirençler, düşük tolerans değerleri ile hassas devre tasarımlarında güvenle kullanılabilir.

Yüzey montaj teknolojisi ile üretilen 0805 kılıf dirençler, kompakt boyutları ve yüksek güç dayanımı ile modern elektronik cihazların minyatürleştirilmesinde önemli rol oynar.

Teknik Özellikler

11K 8.05 1/8 SMD Direnç 5000 Adet (1 Makara)'nın detaylı teknik özellikleri aşağıda listelenmiştir.

• Direnç Değeri: 11 KiloOhm (11K)
• Kılıf Tipi: 0805 SMD
• Güç Oranı: 1/8W (0.125W)
• Tolerans: ±%5
• Maksimum Çalışma Voltajı: 150V
• Sıcaklık Katsayısı: ±100ppm/°C
• Çalışma Sıcaklık Aralığı: -55°C ile +125°C arası
• Boyutlar: 2.0mm × 1.25mm × 0.5mm
• Paket Tipi: Makara (Reel)
• Miktar: 5000 adet/makara
• Paketleme: Otomatik dizgi makineleri için uygun şerit paket
• Malzeme: Kaliteli seramik gövde ve metal film
• RoHS Uyumluluğu: Evet
• Montaj Tipi: Yüzey montaj (SMD/SMT)
• Üretim Standardı: IEC 60115-8

Kullanım Alanları

11K 8.05 1/8 SMD Direnç 5000 Adet (1 Makara)'nın kullanılabileceği çeşitli alanlar ve proje örnekleri.

Elektronik Devre Tasarımları

• Pull-up/pull-down dirençleri
• Voltaj bölücüler
• Zamanlayıcı devreleri
• Filtre devreleri
• Bias uygulamaları

Endüstriyel Elektronik

• Sensör arayüzleri
• Kontrol kartları
• Veri toplama sistemleri
• Haberleşme devreleri
• Otomasyon sistemleri

Tüketici Elektroniği

• Mikrodenetleyici uygulamaları
• Ses ekipmanları
• Güç yönetim devreleri
• Dijital cihazlar
• Medikal elektronik ekipmanlar

Avantajlar ve Özellikler

11K 8.05 1/8 SMD Direnç 5000 Adet (1 Makara)'nın sağladığı avantajlar ve çözümler.

• Kompakt Boyut: 0805 kılıf ile dar alanlarda kullanım kolaylığı
• Çok Yönlü Değer: Pull-up/pull-down ve voltaj bölücü için ideal direnç değeri
• Yüksek Hassasiyet: ±%5 tolerans ile güvenilir devre performansı
• Isıl Kararlılık: Geniş sıcaklık aralığında kararlı çalışma
• Otomatik Montaj: SMD dizgi makineleri için uygun paketleme
• Düşük Gürültü: Metal film teknolojisi ile düşük gürültü seviyesi
• Maliyet Avantajı: Yüksek miktarda satın alımla ekonomik çözüm
• Tutarlı Kalite: Standartlara uygun üretim ile her parçada aynı performans
• Kolay Tanımlama: Profesyonel markalama ile değer tanımlama
• Çevre Dostu: RoHS uyumlu üretim ile sağlıklı ekosistem katkısı

Montaj ve Kullanım Bilgileri

11K 8.05 1/8 SMD Direnç 5000 Adet (1 Makara)'nın montaj ve kullanım süreçleri hakkında bilgiler.

Montaj için gerekli ekipmanlar:

• SMD lehimleme istasyonu
• İnce uçlu cımbız
• Lehim pastası veya flux
• Kurşunsuz lehim
• SMD dizgi makinesi (seri üretim için)
• Sıcak hava üfleyici (sökme işlemleri için)
• Optik büyüteç veya mikroskop
• ESD korumalı çalışma alanı

Doğru montaj adımları:

• PCB Hazırlığı: Lehim pedlerini temizleyin ve flux uygulayın
• Yerleştirme: Direnci cımbız ile doğru konuma yerleştirin
• Lehimleme: Uygun sıcaklıkta (235-250°C) lehimleme yapın
• Soğutma: Ani sıcaklık değişimlerinden kaçınarak soğumasını bekleyin
• Kontrol: Lehim bağlantılarının kalitesini kontrol edin

Sorun Giderme ve İpuçları

11K 8.05 1/8 SMD Direnç 5000 Adet (1 Makara) kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Soğuk Lehim: Lehim sıcaklığını arttırın ve yeterli süre uygulayın.
• Tombstone Etkisi: Her iki pedi eşit ısıtarak lehimleyin.
• Değer Karışıklığı: Dirençleri değerlerine göre organize edin ve multimetre ile doğrulayın.
• RC Zamanlama Sapması: Yüksek kaliteli kapasitörler ve düşük toleranslı dirençler kullanın.
• Pull-up Direnci Zayıf: Düşük değerli direnç (4.7K) kullanmayı deneyin.

Verimli Kullanım İpuçları

• Mikrodenetleyici pull-up/pull-down için 10K-20K aralığı genellikle idealdir
• Voltaj bölücüler için düşük akım çekimi sağlayan yüksek direnç değerleri tercih edin
• RC filtrelerinde hedef frekans için uygun kapasitör seçin
• Zamanlayıcı devrelerinde τ=R×C formülünü kullanarak zaman sabitini hesaplayın
• Düşük güç tüketimi için yüksek değerli dirençler kullanın, ancak parazit hassasiyetini göz önünde bulundurun

Paket İçeriği

• 11K 8.05 1/8 SMD Direnç 5000 Adet (1 Makara)
