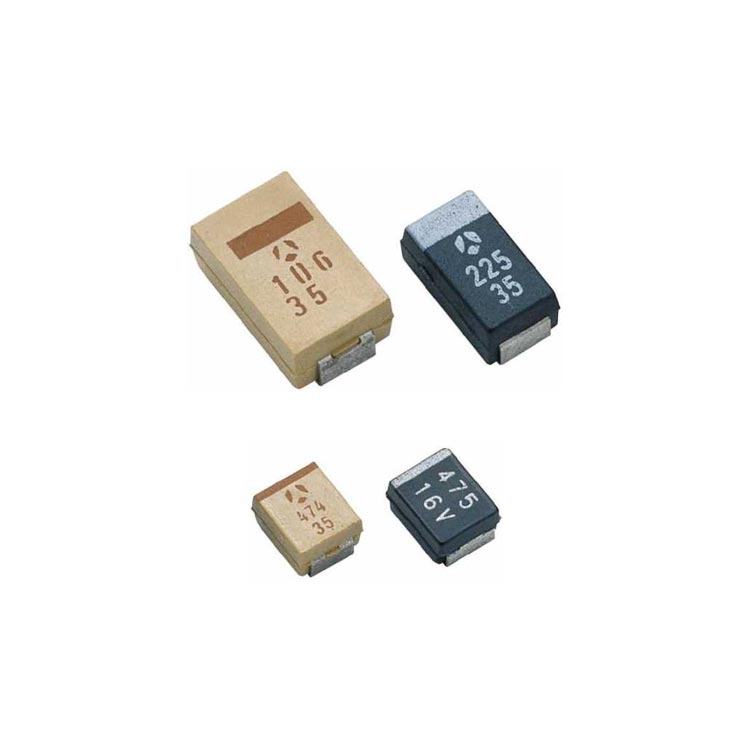

10uF 25V C-Case SMD Tantal Kondansatör

10uF 25V C-Case SMD Tantal Kondansatör

10uF 25V C-Case SMD Tantal Kondansatör, yüksek kapasitans yoğunluğuna sahip, elektrolit tantal yapısında üretilmiş yüzey montaj kondansatördür. 10 mikrofarad kapasite değeri ve 25V çalışma voltajı ile güç düzenleme, filtreleme ve bypass uygulamaları için ideal bir komponenttir.

C-Case boyutunda üretilen bu kondansatör, seramik kondansatörlere göre daha kararlı sıcaklık karakteristiği, düşük ESR (Eşdeğer Seri Direnç) ve yüksek güvenilirlik sunar.

SMD yapısı sayesinde otomatik montaj sistemleriyle uyumlu olan bu SMD kondansatör, çeşitli elektronik komponentler ile birlikte kullanılarak, güç kaynakları, DC-DC dönüştürücüleri ve dijital devreler için stabil çalışma sağlar.

Teknik Özellikler

10uF 25V C-Case SMD Tantal Kondansatör'ün detaylı teknik özellikleri aşağıda listelenmiştir.

• Kapasite Değeri: 10 uF (mikrofarad)
• Tolerans: ±10% (K) veya ±20% (M)
• Çalışma Voltajı: 25.0V DC
• Paket Boyutu: C-Case (6032 - 6.0mm x 3.2mm)
• Montaj Tipi: SMD (Yüzey Montaj)
• Teknoloji: Tantal Elektrolitik
• ESR (Eşdeğer Seri Direnç): Yaklaşık 2-5 Ohm
• Sıcaklık Katsayısı: ±15% (-55°C ile +125°C arası)
• Çalışma Sıcaklığı: -55°C ile +125°C arası
• Sıcaklık Kararlılığı: Yüksek (seramik kondansatörlere göre)
• Dielektrik Dayanım: 1.3 x çalışma voltajı
• İzolasyon Direnci: >100 MOhm
• Kaçak Akım: < 0.5 µA (25°C'de)
• Frekans Karakteristiği: Düşük-orta frekanslarda etkili
• Yükseklik: Yaklaşık 2.5mm
• Terminal Malzemesi: Nikel/Kalay kaplama
• Polarite: Polarize (artı ve eksi kutupları mevcut)
• Polarite İşareti: Pozitif kutup işaretli veya şeritli
• DCL (Kaçak Akım): 0.01 CV (nominal, 25°C'de)
• Önerilen Derating: Voltajın %80'i civarında kullanım
• Önerilen Montaj Profili: 260°C max, 10s
• RoHS Uyumluluğu: Evet

Kullanım Alanları

10uF 25V C-Case SMD Tantal Kondansatör'ün kullanılabileceği çeşitli alanlar ve proje örnekleri.

Güç Devre Uygulamaları

• Güç kaynağı filtreleme
• DC-DC dönüştürücüler
• Gerilim regülatörleri
• Aküstik filtreler
• Anahtarlamalı güç kaynakları

Dijital Elektronik

• Mikroişlemci bypass
• Bellek devreleri
• Lojik entegre devreler
• Gürültü bastırma
• Besleme voltajı stabilizasyonu

Endüstriyel ve Tüketici Elektroniği

• Mobil cihazlar
• Telekom ekipmanları
• Medikal cihazlar
• Otomotiv elektroniği
• IoT sensör modülleri

Avantajlar ve Özellikler

10uF 25V C-Case SMD Tantal Kondansatör'ün sağladığı avantajlar ve çözümler.

• Yüksek Kapasitans Yoğunluğu: Kompakt boyutta yüksek kapasite
• Düşük ESR: Daha az güç kaybı ve daha iyi filtreleme
• Sıcaklık Stabilitesi: Seramik kondansatörlere göre daha kararlı kapasitans
• Uzun Ömür: Yüksek güvenilirlik ve dayanıklılık
• Minimum DC Kaçak Akım: Hassas devrelerde daha iyi performans
• Düşük Empedans: Orta frekanslarda iyi bypass özellikleri
• Otomatik Montaj Uyumluluğu: SMD yapısı ile üretim kolaylığı
• Voltaj Dalgalanmalarına Dayanıklılık: Güç devreleri için ideal
• 25V Çalışma Voltajı: Çoğu düşük voltajlı uygulama için uygun
• Geniş Çalışma Sıcaklığı: -55°C ile +125°C arası performans

Montaj ve Kullanım

10uF 25V C-Case SMD Tantal Kondansatör'ün montaj ve kullanım detayları hakkında bilgiler.

Montaj tavsiyeleri:

• Polarite Kontrolü: Kondansatörün + işaretini PCB'deki doğru pade hizalayın
• Lehimleme Yöntemi: Reflow, dalga veya manuel lehimleme
• Maksimum Lehim Sıcaklığı: 260°C (10 saniye max)
• Ön Isıtma: 150°C'ye kadar yavaş ısıtma
• PCB Bağlantısı: Bakır pad boyutları üretici önerilerine göre ayarlanmalı

Kullanım önerileri:

• Voltaj Derating: Nominal voltajın %80'i civarında kullanma (20V veya altı)
• Geçici Voltaj Koruması: Ani yükselmelere karşı uygun koruma devreleri ekleme
• Güç Kaynağı Filtresi: Entegre beslemesine mümkün olduğunca yakın konumlandırma
• Paralel Kullanım: Daha yüksek kapasitans ihtiyacında birden fazla kondansatörü paralel bağlama
• ESR Azaltma: Kritik uygulamalarda düşük ESR'li seçenekleri tercih etme

Sorun Giderme ve İpuçları

10uF 25V C-Case SMD Tantal Kondansatör kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Kondansatör Arızası: Voltaj değerlerini kontrol edin, aşırı voltajdan koruyun
• Kondansatör Isınması: ESR değerlerini ve akım değerlerini gözden geçirin
• Ters Polarite Bağlantısı: Doğru polarite işaretlerine dikkat edin
• Lehimleme Hasarı: Aşırı ısıdan kaçının, önerilen lehim profiline uyun
• Ani Akım Yükselmeleri: Yumuşak başlatma (soft-start) devresi ekleyin

Tasarım İpuçları

• Düşük ESR için C-Case tantal kondansatörleri tercih edin
• Gürültülü ortamlarda seramik ve tantal kondansatörleri birlikte kullanın
• Güç hatlarında akım sınırlayıcı direnç ekleyin
• Kritik devrelerde yedek kondansatör kullanın
• Yüksek akım geçişleri için paralel bağlama yapın
• İki kondansatörü seri bağlayarak yüksek voltaj uygulamalarında kullanın (dikkat: toplam kapasite yarıya düşer)

Paket İçeriği

• 10uF 25V C-Case SMD Tantal Kondansatör
