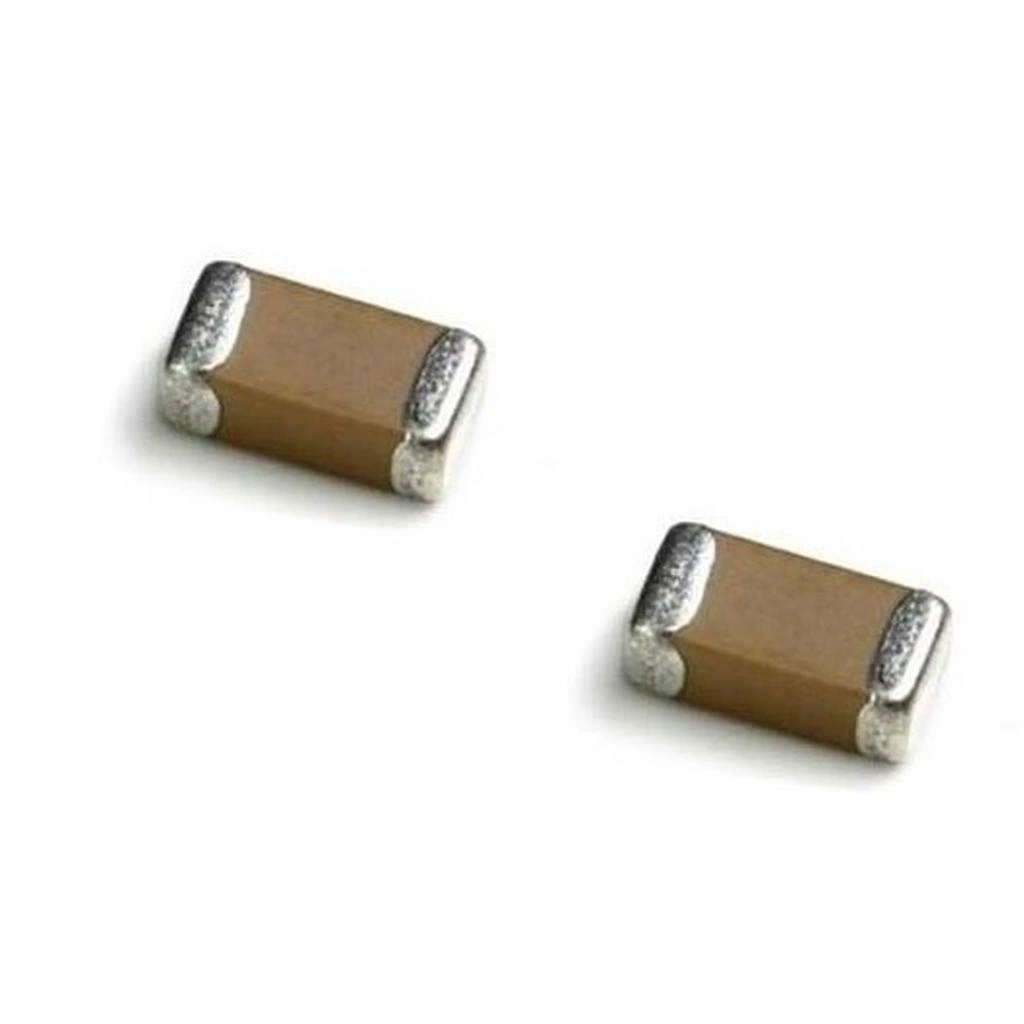

10uF 25V 805 SMD Kondansatör

10uF 25V 805 SMD Kondansatör

10uF 25V 805 SMD Kondansatör, yüzey montaj teknolojisi ile üretilmiş, yüksek kapasiteli seramik bir kondansatördür. Kompakt 805 (2012 metrik) boyutunda tasarlanan bu kondansatör, güç kaynağı filtreleme, dekuplaj ve yük depolama uygulamaları için ideal bir çözüm sunar.

X5R veya X7R dielektrik türüne sahip olan bu kondansatör, geniş çalışma sıcaklığı aralığında kararlı kapasitans değeri sunarak güvenilir çalışma sağlar.

Yüksek kapasiteli bu SMD kondansatör, çeşitli elektronik komponentler ile birlikte kullanılarak güç kaynağı kararlılığı, gürültü bastırma ve mikrodenetleyici destek devreleri gibi uygulamalarda mükemmel performans sunar.

Teknik Özellikler

10uF 25V 805 SMD Kondansatör'ün detaylı teknik özellikleri aşağıda listelenmiştir.

• Kapasitans Değeri: 10.uF (mikrofarad)
• Voltaj Değeri: 25V DC
• Paket/Kılıf: 805 SMD (2.0mm x 1.2mm)
• Metrik Boyut: 2012 (2.0mm x 1.2mm)
• Yükseklik: 1.25mm (tipik)
• Dielektrik Tipi: X5R veya X7R Seramik
• Tolerans: ±10% (K) veya ±20% (M)
• Sıcaklık Katsayısı: X5R: ±15% (-55°C to +85°C) / X7R: ±15% (-55°C to +125°C)
• Çalışma Sıcaklığı: -55°C ile +85°C veya +125°C arası (dielektrik tipine bağlı)
• Montaj Tipi: Yüzey Montaj (SMD/SMT)
• Terminal/Elektrot Malzemesi: Nikel/Kalay kaplama
• Frekans Karakteristiği: Orta-düşük frekanslarda iyi performans
• Kayıp Faktörü (DF): <5.0% (tipik)
• ESR (Eşdeğer Seri Direnç): Düşük
• DC Bias Etkisi: Uygulanan DC voltajla kapasitans değerinde düşüş
• İzolasyon Direnci: >100 MΩ
• RoHS Uyumluluğu: Evet
• Reflow Lehimleme: 260°C'ye kadar uyumlu
• Yaşlanma Oranı: <%3/dekad (tipik)
• Paketleme: Tape & Reel veya Cut Tape

Kullanım Alanları

10uF 25V 805 SMD Kondansatör'ün kullanılabileceği çeşitli alanlar ve uygulama örnekleri.

Güç Kaynağı Uygulamaları

• Dekuplaj (gürültü bastırma)
• Güç kaynağı filtreleme
• Voltaj regülatör stabilizasyonu
• Güç yolu kararlılığı
• Gerilim dalgalanması (ripple) azaltma

Mikrodenetleyici Devreleri

• IC besleme dekuplajı
• Reset devresi zaman sabitesi
• ADC referans filtresi
• Boot-up güç desteği
• Brown-out koruma devreleri

Genel Elektronik Uygulamalar

• Sinyal filtreleme
• Zamanlama devreleri
• DC/DC dönüştürücü devreleri
• LED sürücü kararlılığı
• Audio devre uygulamaları

Avantajlar ve Özellikler

10uF 25V 805 SMD Kondansatör'ün sağladığı avantajlar ve çözümler.

• Kompakt Boyut: 805 kılıfta yüksek kapasitans değeri
• Elektrolit Alternatifi: Elektrolit kondansatörlere göre daha uzun ömür
• Düşük ESR: Daha etkili yüksek frekans filtreleme
• Yüksek Güvenilirlik: Katı seramik yapı, sızıntı riski yok
• Çift Yönlü Çalışma: Polarite gerektirmez
• Geniş Çalışma Sıcaklığı: -55°C'den +125°C'ye kadar çalışabilme
• Düşük Profil: Kompakt PCB tasarımları için ideal
• Yüksek Voltaj Derecesi: 25V ile çoğu devre için yeterli güvenlik marjı
• Otomatik Montaj Uyumluluğu: SMT üretim hatlarında kolay kullanım
• Nem Direnci: Kapalı seramik yapı sayesinde yüksek nem direnci

Montaj ve Kullanım

10uF 25V 805 SMD Kondansatör'ün PCB montajı ve kullanımı hakkında bilgiler.

PCB Tasarımı ve Montaj İpuçları:

• PCB Footprint: 805 (2.0mm x 1.2mm) SMD kılıf için standart footprint kullanın
• Lehimleme: Reflow lehimleme veya hassas el lehimleme ile monte edilir
• Yerleşim: Güç kaynağı pinlerine mümkün olduğunca yakın yerleştirin
• Via Kullanımı: Düşük empedans için kısa ve kalın vialar tercih edin
• Ground Plane: Güçlü toprak düzlemi ile gürültü bastırmayı maksimize edin
• DC Bias: Uygulanan DC voltajın kapasitans değerini düşürebileceğini hesaba katın

Dekuplaj Uygulamaları için İpuçları:

• Çoklu Değer Kullanımı: 10uF ile birlikte 100nF kondansatör kullanarak geniş frekans aralığında filtreleme
• Güç Yolları: Besleme ve toprak yollarını geniş tutarak indüktansı azaltın
• Kapasitans Düşüşü: DC bias etkisiyle kapasitans düşüşünü hesaba katarak biraz daha yüksek değer seçin
• Paralel Bağlama: Gerektiğinde daha düşük ESR için paralel kondansatörler kullanın

Sorun Giderme ve İpuçları

10uF 25V 805 SMD Kondansatör kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Yetersiz Dekuplaj: Kondansatör değerini artırın veya paralel kondansatörler kullanın
• DC Bias Etkisi: Kullanılan voltaja göre nominal değerden daha yüksek kapasitans seçin
• Mekanik Stres: PCB flex ve titreşimlere karşı dikkatli olun, çatlak oluşabilir
• Termal Çatlaklar: Aşırı reflow sıcaklık profilinden kaçının
• Kapasite Ölçümü Sorunları: X5R/X7R kondansatörlerin frekans ve voltaja bağlı değişimini dikkate alın

Verimli Kullanım İpuçları

• Yüksek çalışma voltajı için 25V değeri yeterli güvenlik marjı sağlar
• Daha iyi filtreleme için 10uF kondansatör yanında 100nF ve 1nF değerler ekleyin
• Uzun ömür için maksimum çalışma sıcaklığının altında kullanın
• DC/DC dönüştürücülerde yeterli ripple akımı için paralel bağlantı kullanın
• Voltaj regülatörlerde kararlılık sorunlarını çözmek için ESR özelliklerine dikkat edin

Paket İçeriği

• 10uF 25V 805 SMD Kondansatör
