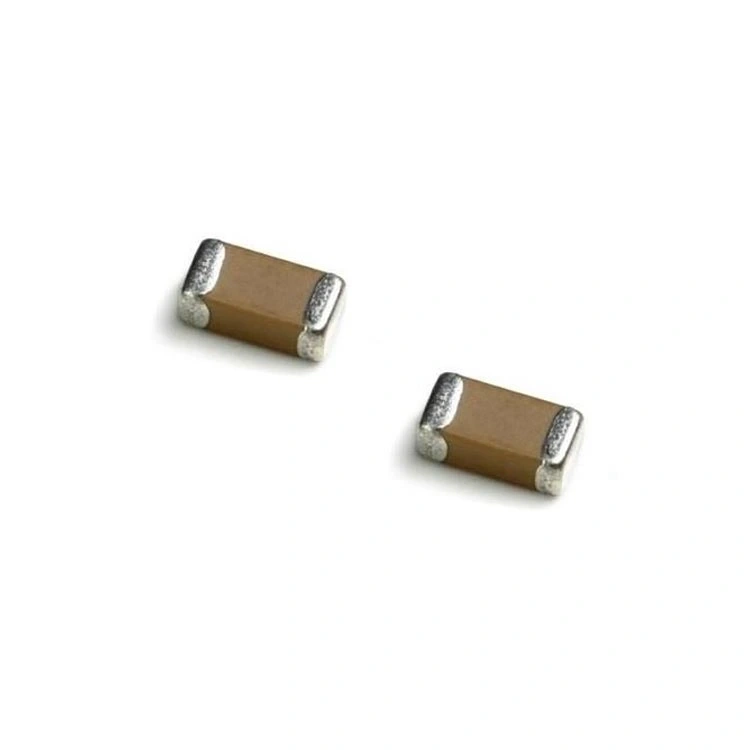

10pF 50V 805 SMD Kondansatör

10pF 50V 0805 SMD Kondansatör

10pF 50V 0805 SMD Kondansatör, yüzey montaj teknolojisi ile üretilmiş, kompakt boyutlu seramik kapasitördür. 10pF kapasite değeri ve 50V çalışma voltajı ile özellikle yüksek frekanslı RF devreleri, kristal osilatörler ve hassas filtreleme uygulamaları için ideal bir komponenttir.

0805 boyut standardında üretilen bu kondansatör, modern elektronik devrelerde alan tasarrufu sağlarken, NP0/C0G dielektrik yapısı sayesinde sıcaklık ve voltaj değişimlerinden minimum etkilenir.

SMD yapısı sayesinde otomatik montaj sistemleriyle uyumlu olan bu SMD kondansatör, çeşitli elektronik komponentler ile birlikte kullanılarak, RF uygulamaları, hassas zamanlama devreleri ve yüksek frekanslı sinyal işlemede mükemmel performans sağlar.

Teknik Özellikler

10pF 50V 0805 SMD Kondansatör'ün detaylı teknik özellikleri aşağıda listelenmiştir.

• Kapasite Değeri: 10 pF (pikofarad)
• Tolerans: ±5% (J) veya ±0.5pF
• Çalışma Voltajı: 50.0V DC
• Paket Boyutu: 0805 (2.0mm x 1.25mm)
• Montaj Tipi: SMD (Yüzey Montaj)
• Dielektrik Malzeme: NP0/C0G Seramik
• Sıcaklık Katsayısı: 0 ±30 ppm/°C
• Çalışma Sıcaklığı: -55°C ile +125°C arası
• Sıcaklık Kararlılığı: ±0.3% veya daha iyi
• Dielektrik Dayanım: 125V DC (1 dakika)
• İzolasyon Direnci: >10 GOhm
• Daldırma Durumu: Kurşunsuz, RoHS uyumlu
• ESR (Eşdeğer Seri Direnç): Çok düşük
• Q Faktörü: Yüksek (>1000 @ 1MHz)
• Frekans Karakteristiği: GHz seviyelerine kadar stabil
• Yükseklik: Yaklaşık 0.5mm
• Terminal Malzemesi: Nikel/Kalay kaplama
• Kapasite Stabilitesi: Mükemmel
• Nem Direnci: Yüksek
• Önerilen Depolama Koşulları: 5-35°C, <75% RH
• Lehim Profili: 260°C max, 10s

Kullanım Alanları

10pF 50V 0805 SMD Kondansatör'ün kullanılabileceği çeşitli alanlar ve proje örnekleri.

RF ve Haberleşme Uygulamaları

• VHF/UHF devreler
• Kablosuz iletişim modülleri
• RF alıcı/verici devreleri
• Anten eşleştirme devreleri
• Empedans eşleme ağları

Kristal Osilatör Devreleri

• Mikrodenetleyici kristal devreleri
• Hassas saat osilatörleri
• Frekans üreteçleri
• Kristal yükleme kapasitörleri
• Rezonans kontrol devreleri

Yüksek Frekanslı Uygulamalar

• Bandpass filtreler
• LC tank devreleri
• Faz kaydırma ağları
• Mikrodalga devreler
• Test ve ölçüm ekipmanları

Avantajlar ve Özellikler

10pF 50V 0805 SMD Kondansatör'ün sağladığı avantajlar ve çözümler.

• Kompakt Boyut: 0805 paketi ile minimum PCB alanı kullanımı
• NP0/C0G Dielektrik: Sıcaklık ve voltaj değişiminde üstün stabilite
• Yüksek Frekans Performansı: GHz seviyelerine kadar güvenilir çalışma
• Yüksek Q Faktörü: Düşük kayıp ve keskin rezonans özellikleri
• Hassas Kapasite Toleransı: ±5% veya ±0.5pF ile hassas uygulamalar için ideal
• Geniş Çalışma Sıcaklığı: -55°C ile +125°C arası kararlı çalışma
• Mükemmel Doğrusallık: Voltaj değişimiyle kapasitans değişimi minimal
• Düşük ESR: Yüksek frekanslarda minimum güç kaybı
• 50V Voltaj Oranı: Çoğu uygulama için yeterli çalışma gerilimi
• Yaşlanma Direnci: Zaman içinde minimum kapasite değişimi

Montaj ve Kullanım

10pF 50V 0805 SMD Kondansatör'ün montaj ve kullanım detayları hakkında bilgiler.

Montaj tavsiyeleri:

• Lehimleme Yöntemi: Reflow, dalga veya manuel lehimleme
• Maksimum Lehim Sıcaklığı: 260°C (10 saniye max)
• Ön Isıtma: 150°C'ye kadar yavaş ısıtma
• PCB Bağlantısı: Bakır pad boyutları 1.0mm x 1.3mm civarında olmalı
• Temizleme: Su bazlı temizleyiciler önerilir

Kullanım önerileri:

• RF Devrelerde: Kısa bağlantı yolları ve iyi topraklama ile kullanın
• Kristal Osilatörlerde: Kristal bacaklarından toprağa bağlayarak stabilizasyon sağlayın
• Hassas Devrelerde: PCB parazitik kapasitansını hesaba katın
• Yüksek Frekans Devreleri: İmpedans eşleştirmesine dikkat edin
• Tank Devreleri: Kaliteli indüktörlerle kombinasyon halinde kullanın

Sorun Giderme ve İpuçları

10pF 50V 0805 SMD Kondansatör kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Frekans Kayması: PCB parazitik kapasitanslarını hesaba katın, yol geometrisini optimize edin
• Osilatör Başlamama Sorunu: Yükleme kapasitörlerinin değerlerini ve bağlantılarını kontrol edin
• RF Devrelerde Zayıf Performans: Yolları kısaltın, toprak düzlemini iyileştirin
• Mekanik Hasar: Lehimleme ve montaj sırasında hassas davranın
• Empedans Uyumsuzluğu: Devre empedansına uygun tasarım yapın

Tasarım İpuçları

• RF devrelerde, sinyal yollarında 50 Ohm empedans korunması önemlidir
• Kristal osilatör tasarımlarında üretici tavsiyelerini kontrol edin
• Yüksek frekanslı devrelerde toprak düzlemi kullanın
• PCB üzerinde simetrik yerleşim ile parazitik etkileri minimize edin
• Düşük değerli kondansatörlerle çalışırken PCB temizliğine dikkat edin
• Filtrelerde seri rezonans frekansını hesaba katın

Paket İçeriği

• 10pF 50V 0805 SMD Kondansatör
