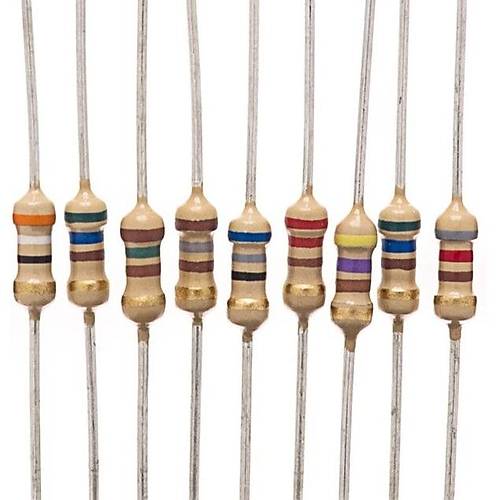

10KΩ 1/8W Direnç (5000 Adet)
10KΩ 1/8W Direnç, elektronik devrelerinizde en çok kullanılan değerlerden biri olarak bilinen temel bir pasif komponenttir. 5000 adetlik bu ekonomik paket, prototip geliştirme, seri üretim ve eğitim uygulamaları için ideal bir çözüm sunar.
Karbon film yapısı ve 1/8 Watt güç kapasitesi ile kompakt boyutlara sahip olan bu dirençler, pull-up/pull-down uygulamaları, gerilim bölücü devreler ve sensör arayüzlerinde yaygın olarak kullanılır.
Standart 10 Kiloohm (10KΩ) değeri ile Arduino ve mikroişlemci projelerinde, analog devrelerde ve sinyal işlemede sıklıkla tercih edilen bu 1/8W dirençler, ±%5 tolerans değeri ile hassas çalışmalar için uygundur.
Teknik Özellikler
10KΩ 1/8W Direnç (5000 Adet) ürününün detaylı teknik özellikleri aşağıda listelenmiştir.
- Direnç Değeri: 10 Kiloohm (10KΩ)
- Güç Kapasitesi: 1/8 Watt (0.125W)
- Tolerans: ±%5
- Paket Miktarı: 5000 Adet
- Tip: Karbon Film Direnç
- Paket Tipi: Axial Lead (Eksenel)
- Çalışma Sıcaklık Aralığı: -55°C ile +155°C arası
- Gövde Uzunluğu: Yaklaşık 3.5mm
- Gövde Çapı: Yaklaşık 1.6mm
- Lead Uzunluğu: Yaklaşık 28mm
- Lead Çapı: Yaklaşık 0.45mm
- Renk Kodu: Kahverengi-Siyah-Turuncu-Altın
- Voltaj Sınırı: 150V (maksimum)
- Sıcaklık Katsayısı: ±350ppm/°C
- Dielektrik Dayanımı: 300V AC, 1 dakika
- İzolasyon Direnci: >1000MΩ
- Malzeme: Seramik çekirdek, karbon film kaplama
- Kaplama: Epoksi reçine
- Lehimlenebilirlik: 235°C, 2 saniye
- Sertifikalar: RoHS Uyumlu
- Üretim Standardı: IEC 60115-1
- Kalite Sınıfı: Endüstriyel
- Nem Direnci: MIL-STD-202, Metot 103
- Titreşim Direnci: MIL-STD-202, Metot 201
- Darbe Direnci: MIL-STD-202, Metot 213
- MTBF (Ortalama Arıza Süresi): >1,000,000 saat
- Raf Ömrü: >5 yıl (uygun saklama koşullarında)
Kullanım Alanları
10KΩ 1/8W Direnç (5000 Adet) ürününün kullanılabileceği çeşitli alanlar ve uygulamalar.
Mikrodenetleyici Uygulamaları
- Pull-up ve pull-down dirençleri
- I²C ve SPI haberleşme hatları
- Buton ve anahtar devreleri
- Reset pin yapılandırmaları
- Analog giriş korumaları
Sensör ve Ölçüm Devreleri
- Sıcaklık sensörleri (NTC/PTC) arayüzleri
- Fotodirenç (LDR) devreleri
- Gerilim bölücü uygulamaları
- Potansiyometre devreleri
- Akım algılama devreleri
Sinyal İşleme
- Op-amp geri besleme devreleri
- Filtre devreleri
- Sinyal zayıflatıcılar
- RC zamanlama devreleri
- Osilatör devreler
Haberleşme ve Arayüzler
- UART ve seri haberleşme hatları
- Bluetooth ve WiFi modül arayüzleri
- Seviye kaydırıcı devreler
- RS-232/485 arayüzleri
- Veri hattı sonlandırma devreleri
Avantajlar ve Özellikler
10KΩ 1/8W Direnç (5000 Adet) ürününün sağladığı avantajlar ve çözümler.
- Ekonomik Toplu Paket: 5000 adetlik paket ile maliyet tasarrufu
- Universal Değer: 10KΩ değeri ile elektronik projelerde en çok kullanılan değer
- Kompakt Boyut: 1/8W güç değeri ile az yer kaplayan tasarım
- Standart Tolerans: ±%5 ile hassas uygulamalar için yeterli doğruluk
- Geniş Sıcaklık Aralığı: -55°C ile +155°C arası çalışabilme
- Çevre Dostu: RoHS uyumlu üretim
- Kolay Tanımlama: Standart renk kodlu işaretleme
- Kararlı Performans: Karbon film teknolojisi ile istikrarlı değer
- Düşük Gürültü: Sinyal işleme uygulamaları için uygun karakteristik
- Universal Kullanım: Breadboard ve PCB ile tam uyumlu lead yapısı
Kullanım İpuçları
10KΩ 1/8W Direnç (5000 Adet) ürününün verimli ve güvenli kullanımı için öneriler.
İpucu: I²C haberleşmede 10KΩ pull-up dirençleri, kısa mesafe ve düşük hız uygulamaları için idealdir.
Doğru kullanım için öneriler:
- Direnci lehimlerken aşırı ısıtmaktan kaçının
- Güç sınırını aşmamak için devre akımını hesaplayın
- Pull-up uygulamalarında 3.3V ve 5V için doğrudan kullanılabilir
- Sensör devrelerinde sıcaklık katsayısını göz önünde bulundurun
- RC devrelerinde kapasitör değeri ile zaman sabitini hesaplayın
- Paralel ve seri bağlantılarla farklı direnç değerleri elde edebilirsiniz
Hesaplama formülleri:
- Gerilim bölücü: Vout = Vin × (R2/(R1+R2))
- RC zaman sabiti: τ = R × C (örn. 10KΩ × 1µF = 0.01 saniye)
- 1/8W için maksimum akım (10KΩ): I = √(P/R) = √(0.125/10000) ≈ 3.5mA
- 1/8W için maksimum gerilim (10KΩ): V = √(P×R) = √(0.125×10000) ≈ 35.4V
- İki 10KΩ paralel bağlantı: Rtoplam = (R1×R2)/(R1+R2) = 5KΩ
- İki 10KΩ seri bağlantı: Rtoplam = R1+R2 = 20KΩ
Sorun Giderme ve İpuçları
10KΩ 1/8W Direnç (5000 Adet) ürününü kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.
Yaygın Sorunlar ve Çözümleri
- Ölçüm Sapmaları: Multimetre ile direnç değerini kontrol edin, tolerans dışındaysa farklı bir direnç seçin.
- Zayıf Pull-up Performansı: Yüksek hızlı I²C uygulamalarında 10KΩ bazen çok yüksek kalabilir, daha düşük değerli dirençler kullanmayı deneyin.
- Renk Kodu Karışıklığı: Kahverengi-Siyah-Turuncu-Altın bandını iyi ışık altında kontrol edin.
- Sıcaklık Etkileri: Hassas sensör uygulamalarında sıcaklık değişimleri direnç değerini etkileyebilir, metal film direnç alternatifini düşünün.
- Nem Etkisi: Yüksek nemli ortamlarda, özellikle PCB üzerinde, kaçak akımlara dikkat edin ve gerekirse kaplama yapın.
Uygulama Bazlı İpuçları
- Arduino projeleri: Pin pull-up/down, LED akım sınırlama ve analog sensör arayüzlerinde idealdir
- Raspberry Pi: GPIO pinleri için 10KΩ ideal pull-up/down değeridir
- Gerilim bölücüler: ADC girişleri için 10KΩ-10KΩ bölücü, beslemenin yarısını verir
- I²C haberleşme: 100kHz'e kadar olan haberleşmede 10KΩ pull-up yeterlidir
- Buton devreleri: Debounce kapasitörü ile birlikte temiz darbe üretimi için idealdir
- Op-amp devreleri: Geri besleme uygulamalarında düşük gürültülü çalışma sağlar
Paket İçeriği
İlgili Ürün Kategorilerimiz
Elektronik projeleriniz için çeşitli direnç seçenekleri ve değerleri.
Ürünleri İncele →
Neden Voltaj.Net'ten Almalısınız?
Voltaj.Net, elektronik komponentler konusunda Türkiye'nin güvenilir tedarikçisi olarak kaliteli ürünleri uygun fiyatlarla sunmaktadır.
- Kalite Güvencesi: Test edilmiş ve kontrol edilmiş elektronik komponentler
- Teknik Destek: Ürün seçimi ve kullanımı konusunda uzman desteği
- Hızlı Teslimat: Stoktan hızlı gönderim ve takip edilebilir kargo
- Tamamlayıcı Ürünler: Elektronik projeleriniz için gerekli tüm malzemeler
- Toplu Alım Avantajı: Uygun fiyatlı toplu komponent paketleri
- Güvenilir Alışveriş: Kolay sipariş ve iade süreci, güvenli ödeme seçenekleri
Ürün Hakkında Sıkça Sorulan Sorular
10KΩ dirençlerin renk kodları nasıl okunur?
Kahverengi-Siyah-Turuncu-Altın şeklindedir. Kahverengi=1, Siyah=0, Turuncu=3 sıfır, Altın=±%5 tolerans anlamına gelir. Yani 10×10^3 = 10KΩ ±%5.
10KΩ dirençler Arduino projelerinde nasıl kullanılır?
Pull-up/down direnci, buton devreleri, analog sensör arayüzleri, LED akım sınırlama ve I²C haberleşme pull-up direnci olarak yaygın kullanılır.
10KΩ 1/8W direnç ne kadar akım taşıyabilir?
Teorik olarak yaklaşık 3.5mA (I=√(P/R)=√(0.125/10000)). Güvenli kullanım için bu değerin %70'i olan 2.5mA civarında çalışılması önerilir.
RC zamanlayıcı devresinde 10KΩ direnç kullanırsam ne tür zamanlamalar elde ederim?
100nF kapasitör ile yaklaşık 1ms zaman sabiti, 1µF ile 10ms, 10µF ile 100ms, 100µF ile 1 saniye gecikme elde edilir.
I²C haberleşmede 10KΩ pull-up dirençleri uygun mudur?
100kHz'e kadar olan standart hız I²C için uygundur. 400kHz veya daha hızlı uygulamalarda 4.7KΩ veya 2.2KΩ daha iyi performans sağlar.
10KΩ dirençleri seri veya paralel bağlarsam hangi değerleri elde ederim?
İki adet seri bağlandığında 20KΩ, paralel bağlandığında 5KΩ elde edilir. Dört adet paralel bağlanırsa 2.5KΩ olur.
LDR ile 10KΩ direncini nasıl kullanabilirim?
Gerilim bölücü olarak bağlayarak ışık sensörü yapabilirsiniz. Karanlıkta LDR direnci yükseldiğinde çıkış gerilimi değişecektir.
10KΩ direnç değerini doğru ölçmek için öneriler nelerdir?
Multimetreyi uygun aralığa ayarlayın, probu ellerinizle tutmayın, direncin devreden ayrı olduğundan emin olun ve ölçüm yaparken kapasitif etkileri bekleyin.
