101UH 10x10mm 1.5A - SMD Güç Bobini

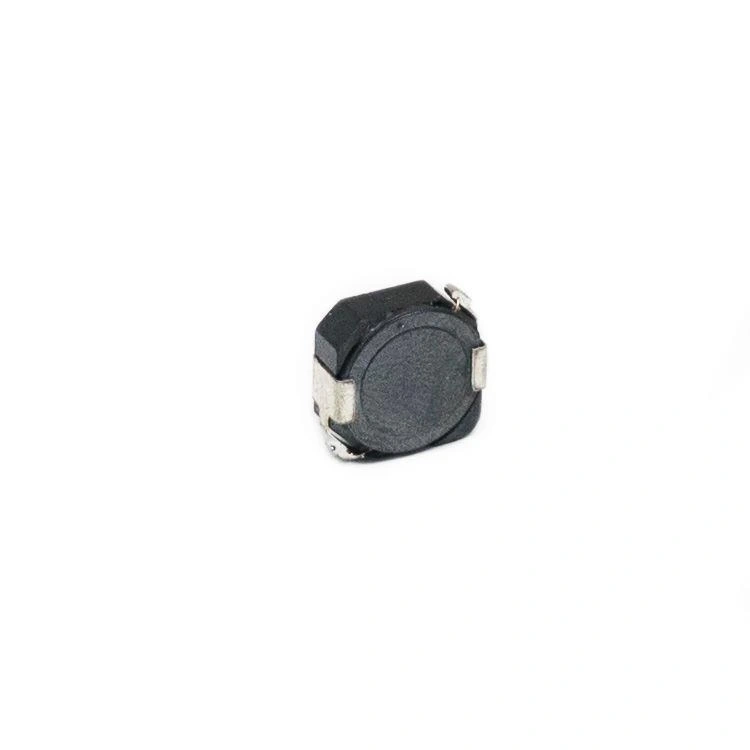

100uH 10x10mm 1.5A SMD Güç Bobini

100uH 10x10mm 1.5A SMD Güç Bobini, yüzey montaj teknolojisiyle üretilmiş orta-yüksek endüktans değerli bir güç indüktörüdür. 100uH endüktans değeri, 1.5A akım taşıma kapasitesi ve kompakt 10x10mm boyutu ile düşük-orta frekanslı güç dönüştürücü devreler ve filtre uygulamaları için ideal bir komponenttir. Ferrit öz yapısı sayesinde yüksek verimlilik ve düşük manyetik kaçak sunar.

Manyetik özellikleri optimize edilmiş yapısı ile SMD bobin kategorisinin güçlü bir üyesidir. Yüksek kaliteli manyetik öz malzemesi ve dayanıklı sargı yapısı ile düşük ve orta frekanslı uygulamalarda güvenilir performans sağlar. Yüzey montaj tasarımı, modern otomatik montaj süreçleriyle uyumlu çalışma imkanı sunar.

Güç filtreleri, EMI bastırma devreleri ve orta frekanslı dönüştürücülerde yaygın olarak kullanılan bu bobin, diğer elektronik komponentler ile birlikte, düşük gürültülü güç kaynakları ve hassas elektronik sistemlerde verimli enerji depolama ve aktarımı için tercih edilmektedir.

Teknik Özellikler

100uH 10x10mm 1.5A SMD Güç Bobini'nin detaylı teknik özellikleri aşağıda listelenmiştir.

• Endüktans Değeri: 100.0µH (±10% tolerans)
• Maksimum DC Akım: 1.5A
• Fiziksel Boyut: 10mm × 10mm × 4mm (yaklaşık)
• DC Direnç (DCR): 300.0mΩ (±10%)
• Doyma Akımı (Isat): 2.5A (tipik)
• Isı Artışı Akımı: 1.5A (40°C sıcaklık artışı)
• Çalışma Sıcaklığı Aralığı: -40°C ile +125°C arası
• Depolama Sıcaklığı Aralığı: -40°C ile +125°C arası
• Merkez Materyal: Ferrit öz / Kompozit malzeme
• Sargı Tipi: Bakır tel sargı
• Montaj Tipi: SMD (Yüzey Montaj)
• Kılıf Tipi: Yarı kapalı manyetik kılıf
• Öz-Rezonans Frekansı (SRF): 4.5MHz (tipik)
• Q Faktörü: 40 (minimum, @ 100kHz)
• Test Frekansı: 100kHz
• Dalga Lehim Dayanımı: 260°C / 10 saniye
• Reflow Lehim Dayanımı: 245°C-260°C tepe sıcaklık
• RoHS Uyumluluğu: Evet
• Halojensiz: Evet
• İzolasyon Direnci: >100MΩ
• Tipik Uygulamalar: DC-DC dönüştürücüler, LC filtreler
• Optimum Çalışma Frekansı: 50kHz-500kHz
• Nem Hassasiyet Seviyesi (MSL): 1

Kullanım Alanları

100uH 10x10mm 1.5A SMD Güç Bobini'nin kullanılabileceği çeşitli alanlar ve proje örnekleri.

Güç Dönüştürücü Uygulamaları

• Düşük-orta frekanslı buck dönüştürücüler
• Boost dönüştürücüler
• Buck-Boost dönüştürücüler
• Flyback dönüştürücüler
• LED sürücü devreleri

Filtre Uygulamaları

• LC güç filtreleri
• EMI/RFI bastırma devreleri
• Sinyal gürültü filtreleri
• Harmonik bastırma devreleri
• Analog güç hattı filtreleri

Hassas Elektronik Sistemler

• Medikal cihaz güç devreleri
• Sensör sinyal işleme sistemleri
• Enstrümantasyon ekipmanları
• Ses ekipmanları güç filtreleri
• Endüstriyel kontrol sistemleri

Avantajlar ve Özellikler

100uH 10x10mm 1.5A SMD Güç Bobini'nin sağladığı avantajlar ve çözümler.

• Uygun Endüktans Değeri: 100uH ile orta-yüksek enerji depolama kapasitesi
• Kompakt Boyut: 10x10mm ile PCB alanından tasarruf
• İyi Akım Taşıma Kapasitesi: 1.5A ile orta güçlü uygulamalar için uygun
• Düşük DC Direnç: 300mΩ ile makul güç kayıpları
• Manyetik Kılıf: EMI girişimini azaltan yarı kılıflı tasarım
• Düşük Profil: 4mm yükseklik ile ince tasarımlara uygunluk
• Orta Frekanslı Optimizasyon: 50-500kHz arası için ideal performans
• Yüksek Q Faktörü: 40+ değeri ile düşük kayıplı çalışma
• Geniş Çalışma Sıcaklığı: -40°C ile +125°C arası güvenilir performans
• Çevre Dostu: RoHS uyumlu ve halojensiz yapı

Montaj ve Kullanım

100uH 10x10mm 1.5A SMD Güç Bobini'nin montaj ve kullanım detayları hakkında bilgiler.

Montaj tavsiyeleri:

• PCB Yerleşimi: Güç dönüştürücü IC'ye yakın, EMI hassas devrelerden uzak konumlandırın
• Soğutma: Bobinin etrafında geniş bakır alanlar bırakın
• Lehimleme: Reflow profili için 245-260°C maksimum, 10-20 saniye tepe sıcaklık
• Otomatik Montaj: Ağır komponent için pick-and-place ayarlarını optimize edin
• İz Tasarımı: 1.5A akım için minimum 1.5mm genişlikte izler kullanın

Kullanım önerileri:

• Filtre Tasarımı: LC filtrelerde uygun kapasitör değeri ile kombine edin
• Frekans Seçimi: 50-500kHz arası çalışma frekansı için optimize edin
• Akım Sınırları: 1.5A sürekli, 2.5A tepe akım sınırlarını aşmayın
• Termal Yönetim: DCR nedeniyle oluşan ısı kaybını göz önünde bulundurun
• EMI Bastırma: Kritik sinyalleri bobin manyetik alanından uzak tutun

Sorun Giderme ve İpuçları

100uH 10x10mm 1.5A SMD Güç Bobini kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Aşırı Isınma: Akım değerini düşürün veya daha geniş bakır alanlarla soğutmayı iyileştirin
• EMI Sorunları: Bobin etrafına manyetik koruma ekleyin veya yerleşimini değiştirin
• Düşük Verimlilik: Çalışma frekansının 50-500kHz aralığında olduğunu doğrulayın
• Yetersiz Filtreleme: İdeal kapasitör değerini hesaplayarak yeniden tasarlayın
• Akustik Gürültü: Bobin sabitleme yöntemini iyileştirin veya rezonansı engelleyin

Tasarım İpuçları

• LC filtre kesim frekansını f = 1/(2π√LC) formülü ile hesaplayın
• Buck dönüştürücülerde akım dalgalanması ΔI = (Vin-Vout) × Ton / L formülüyle hesaplanır
• Hassas analog devreleri bobinin manyetik alanından uzak tutun
• Çift bobinli tasarımlarda, bobinleri birbirine dik açıda yerleştirin
• DCR nedeniyle oluşan ısı kaybını devre verimliliği hesaplarına dahil edin
• 100kHz altındaki frekanslarda CCM (Sürekli İletim Modu) ile kullanın

Paket İçeriği

• 100uH 10x10mm 1.5A SMD Güç Bobini
