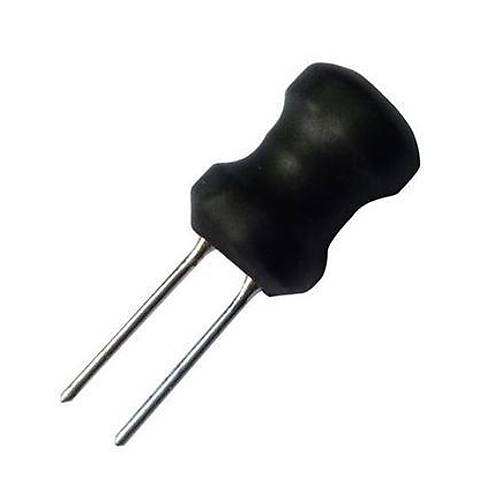

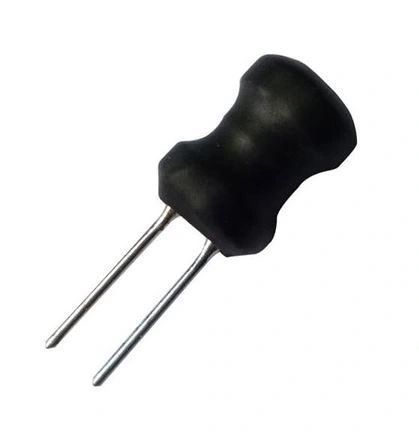

100uH 500mA Bobin
100uH 500mA Bobin, orta seviyeli indüktans değerine sahip düşük profilli bir bobin komponentidir. 100 mikrohenry indüktans değeri, 500 miliamper akım kapasitesi ve kompakt yapısı ile düşük güçlü DC-DC dönüştürücüler, filtre devreleri ve küçük elektronik projeler için ideal bir komponenttir.
Klasik through-hole montaj tipinde sunulan bu bobin, delikli PCB'lere kolay entegrasyon sağlar. Ferrit çekirdek yapısı sayesinde yüksek indüktans-hacim oranı sunar ve devre tasarımlarında alan tasarrufu sağlar.
Düşük güçlü DC-DC dönüştürücülerde, pasif filtrelerde ve sinyal işleme devrelerinde kullanılabilen bu kompakt SMD bobin alternatifi, diğer elektronik komponentler ile birlikte hobi projeleri, eğitim uygulamaları ve düşük güçlü elektronik devrelerinde etkili bir çözüm sunmaktadır.
Teknik Özellikler
100uH 500mA Bobin'in detaylı teknik özellikleri aşağıda listelenmiştir.
- İndüktans Değeri: 100.0μH ±20%
- Maksimum Akım Değeri (Imax): 500mA
- Satürasyon Akımı (Isat): ~600mA
- DC Direnç (DCR): ~1.2Ω
- Boyutlar: Yaklaşık 6.5mm (çap) x 8.0mm (yükseklik)
- Çalışma Sıcaklığı: -25°C ile +85°C arası
- Montaj Tipi: Through-hole (Aksiyal Montaj)
- Manyetik Koruma: Kısmi (Ferrit çekirdek)
- Akım Değerinde Sıcaklık Artışı: <40°C @ 500mA
- Test Frekansı: 100kHz
- Öz Rezonans Frekansı (SRF): ~2.0MHz
- Q Faktörü: >30 @ 100kHz
- Malzeme: Ferrit çekirdek, bakır sargı
- Kaplama: Epoksi veya polyester kaplama
- Pin Aralığı: Yaklaşık 5mm
- Pin Çapı: ~0.5mm
- RoHS Uyumluluğu: Evet
- Ağırlık: Yaklaşık 1.5g
- Enerji Depolama Kapasitesi: ~0.012mJ @ 500mA
- Paketleme: Bulk ambalaj
Kullanım Alanları
100uH 500mA Bobin'in kullanılabileceği çeşitli alanlar ve uygulama örnekleri.
Düşük Güçlü DC-DC Dönüştürücüler
- Buck dönüştürücüler (düşük güç)
- Boost dönüştürücüler (düşük güç)
- SEPIC dönüştürücüler
- Düşük frekanslı (<150kHz) dönüştürücüler
- Battery destekli uygulamalar
Filtreleme ve Gürültü Bastırma
- EMI/RFI filtreleme
- Pasif LC filtreler
- Gürültü bastırma devreleri
- Sinyal hatları filtreleme
- Audio devreleri
Eğitim ve Hobi Uygulamaları
- Elektronik deney kartları
- Breadboard uygulamaları
- Arduino/Raspberry Pi projeleri
- Sensör devreleri
- Basit RF uygulamaları
Avantajlar ve Özellikler
100uH 500mA Bobin'in sağladığı avantajlar ve çözümler.
- Orta İndüktans Değeri: 100μH ile çok amaçlı kullanım
- Kolay Montaj: Through-hole yapı ile basit PCB entegrasyonu
- Breadboard Uyumlu: Standart pin aralığı ile deney kartlarına uygun
- Kompakt Boyut: Küçük hacimde yüksek indüktans
- Düşük Güç Uygulamaları: 500mA ile enerji verimli sistemler için uygun
- Uygun Fiyat: Ekonomik seçenek
- Geniş Çalışma Frekansı: DC'den orta frekans uygulamalarına
- Hobi Dostu: Basit devreler ve eğitim uygulamaları için ideal
- Pasif Komponent: Harici güç kaynağı gerektirmez
- Çok Yönlülük: Filtreleme, enerji depolama ve empedans kontrol
Montaj ve Kullanım
100uH 500mA Bobin'in PCB montajı ve kullanımı hakkında bilgiler.
İpucu: 100μH değerindeki bobinler, düşük frekanslı devrelerde optimum performans gösterir ve 500mA akım sınırı nedeniyle düşük güçlü uygulamalar için idealdir. Breadboard üzerinde kullanırken, bobinin ferrit çekirdeğinin yakınında manyetik etkilenebilecek hassas komponentler (hall sensörleri, pusula modülleri gibi) bulundurmamaya dikkat edin. LC filtre devreleri tasarlarken, kesim frekansı (f=1/(2π√LC)) formülüne göre belirlenebilir. Örneğin, 100μH bobin ve 0.1μF kapasitör ile yaklaşık 50kHz kesim frekanslı bir alçak geçiren filtre oluşturabilirsiniz. Çoğu düşük güçlü dönüştürücü için uygun olsa da, 500mA akım sınırını aşmamaya özen gösterin.
PCB Tasarımı ve Montaj İpuçları:
- PCB Delik Çapı: 0.8-1.0mm optimal montaj için
- Pin Aralığı: 5mm standart aralık
- Lehimleme: Standart el lehimleme teknikleri uygulanabilir
- Yerleşim: Manyetik komponentlerden uzak tutun
- Montaj Yönü: Genellikle yönsellik önemli değildir
- Termal Yönetim: Genellikle özel termal tasarım gerektirmez
Devre Tasarım İpuçları:
- Dönüştürücü Tasarımı: 50-150kHz frekans aralığı optimal çalışma sağlar
- Maksimum Akım: 500mA sınırını aşmamaya dikkat edin
- Filtreleme: LC filtre için 0.01-1μF kapasitör kullanın
- DC Direnci: 1.2Ω DCR değeri nedeniyle düşük akımlı uygulamalar için uygundur
- Breadboard Kullanımı: Pinleri hafifçe açarak breadboard'a sabitleyin
Sorun Giderme ve İpuçları
100uH 500mA Bobin kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.
Yaygın Sorunlar ve Çözümleri
- Aşırı Isınma: Akım sınırını düşürün, 400mA altında kullanın
- Yetersiz Filtreleme: Daha büyük kapasitör veya ikinci filtre aşaması ekleyin
- DCR Kayıpları: Düşük akımlı uygulamalar için optimize edin
- Gürültü Emisyonu: Manyetik kalkan ekleyin veya yerleşimi değiştirin
- Breadboard'da Sabitlenmeme: Pinleri hafifçe açın veya yapışkan kullanın
Verimli Kullanım İpuçları
- Düşük frekanslı sinyal filtreleme için LC devreler tasarlayın
- Arduino projeleri için sensör gürültüsünü azaltmada kullanın
- Basit güç kaynağı filtrelerini iyileştirmek için ekleyin
- Akım değerinin 300-400mA aralığında tutulması optimum güvenlik marjı sağlar
- Paralel bağlama yerine daha yüksek akım değerli bir bobin seçmeyi tercih edin
Paket İçeriği
