100UH 10x10mm 1.5A - SMD Güç Bobini

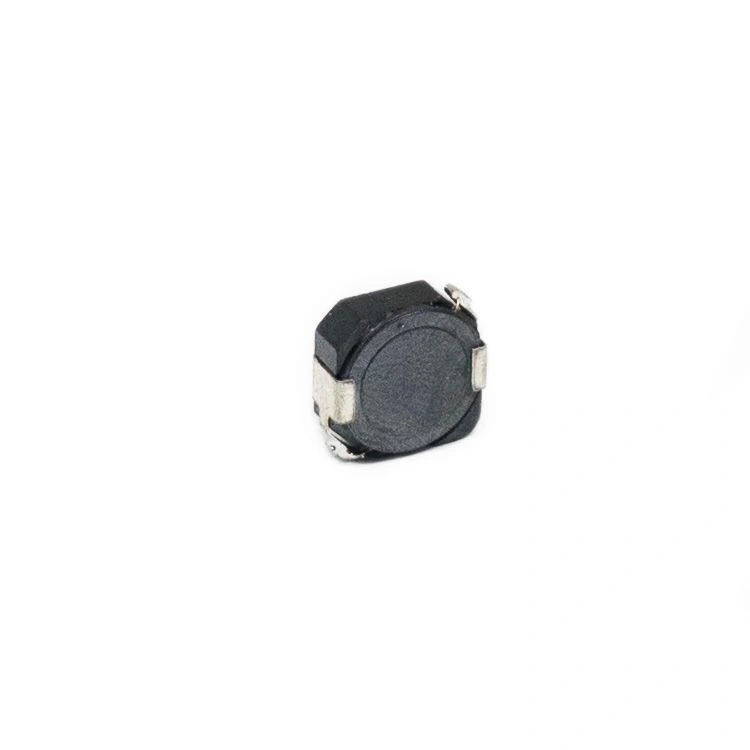

100uH 10x10mm 1.5A SMD Güç Bobini

100uH 10x10mm 1.5A SMD Güç Bobini, orta seviyeli indüktans değerine sahip kompakt boyutlu bir güç endüktörüdür. 100 mikrohenry indüktans değeri, 1.5 amper akım kapasitesi ve 10x10mm boyutuyla, düşük-orta güçlü DC-DC dönüştürücüler, filtre devreleri ve orta frekanslı uygulamalar için ideal bir komponenttir.

Manyetik korumalı yapıda üretilen bu SMD bobin, gürültü filtreleme ve enerji depolama özelliği ile orta güç elektroniği uygulamalarında verimli performans sunar. SMD montaj özelliği ile PCB tasarımlarında alan tasarrufu sağlar.

Orta frekanslı DC-DC dönüştürücülerde, EMI filtrelerinde ve güç düzenleme devrelerinde kullanılabilen bu bobin, diğer elektronik komponentler ile birlikte taşınabilir cihazlar, IoT sensörleri ve düşük-orta güçlü elektronik uygulamalarında etkili bir çözüm sunmaktadır.

Teknik Özellikler

100uH 10x10mm 1.5A SMD Güç Bobini'nin detaylı teknik özellikleri aşağıda listelenmiştir.

• İndüktans Değeri: 100.0μH ±20%
• Maksimum Akım Değeri (Imax): 1.5A
• Satürasyon Akımı (Isat): ~2.8A
• DC Direnç (DCR): ~0.30Ω
• Boyutlar: 10mm x 10mm x 4mm (±0.5mm)
• Çalışma Sıcaklığı: -40°C ile +125°C arası
• Montaj Tipi: Surface Mount (SMD/SMT)
• Manyetik Koruma: Var
• Akım Değerinde Sıcaklık Artışı: <40°C @ 1.5A
• Test Frekansı: 100kHz
• Öz Rezonans Frekansı (SRF): ~2.0MHz
• Q Faktörü: >35 @ 100kHz
• Malzeme: Ferrit çekirdek, bakır sargı
• Kaplama: Metal alaşım kaplama
• Montaj Yöntemi: Reflow lehimleme
• Maksimum Sıcaklık Sınıfı: Sınıf F (155°C)
• RoHS Uyumluluğu: Evet
• Ağırlık: Yaklaşık 2g
• Enerji Depolama Kapasitesi: ~0.11mJ @ 1.5A
• Paketleme: Tray/Tape & Reel

Kullanım Alanları

100uH 10x10mm 1.5A SMD Güç Bobini'nin kullanılabileceği çeşitli alanlar ve uygulama örnekleri.

Orta Güçlü DC-DC Dönüştürücüler

• Buck dönüştürücüler (orta güç)
• Boost dönüştürücüler (orta güç)
• SEPIC dönüştürücüler
• Orta frekanslı (100-300kHz) dönüştürücüler
• Battery destekli uygulamalar

Filtreleme ve Gürültü Bastırma

• EMI/RFI filtreleme
• Güç hattı filtreleme
• Gürültü bastırma devreleri
• Orta frekanslı sinyal filtreleme
• Sensör devre filtreleme

Özel Orta Güç Uygulamaları

• Taşınabilir elektronik cihazlar
• Düşük-orta güçlü LED sürücüler
• IoT güç devreleri
• Endüstriyel sensör devreleri
• Telekomünikasyon ekipmanları

Avantajlar ve Özellikler

100uH 10x10mm 1.5A SMD Güç Bobini'nin sağladığı avantajlar ve çözümler.

• Orta İndüktans Değeri: 100μH ile orta frekanslı uygulamalar için ideal
• Kompakt Boyut: 10x10mm ile PCB alan tasarrufu
• Manyetik Koruma: Düşük EMI yayılımı
• SMD Montaj: Otomatik montaj uyumluluğu
• Düşük Profil: 4mm yükseklik ile kompakt tasarım
• Düşük DCR: 0.30Ω ile verimli enerji kullanımı
• Geniş Çalışma Sıcaklığı: -40°C ile +125°C arası
• Yüksek Satürasyon Akımı: 2.8A ile güvenli çalışma marjı
• Orta Enerji Depolama: 100μH ile uygun enerji depolama
• Güvenilir Performans: Endüstriyel kalite standartları

Montaj ve Kullanım

100uH 10x10mm 1.5A SMD Güç Bobini'nin PCB montajı ve kullanımı hakkında bilgiler.

PCB Tasarımı ve Montaj İpuçları:

• Pad Boyutları: Tipik olarak 10.5mm x 10.5mm
• PCB İz Genişliği: 1.5A için en az 0.8mm bakır genişliği yeterlidir
• Lehimleme: Standart reflow profili (260°C max, 10s)
• Yerleşim: Manyetik komponentlerden uzak, termal yönetim için alan bırakın
• EMI Kontrol: Manyetik kalkan etkili olsa da yerleşime dikkat edin
• Termal Yönetim: Genellikle özel termal tasarım gerektirmez

Devre Tasarım İpuçları:

• Dönüştürücü Tasarımı: 100-300kHz frekans aralığı optimal çalışma sağlar
• Rippel Akımı: Çıkış akımının %10-30'u arası rippel akımı hedefleyin
• Filtreleme: EMI/RFI filtreleme için LC devrelerinde kullanılabilir
• Akım Sınırları: 1.5A sınırını aşmamaya dikkat edin
• DCR Kayıpları: 0.30Ω ile I²R kayıplarını hesaplayın

Sorun Giderme ve İpuçları

100uH 10x10mm 1.5A SMD Güç Bobini kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• DCR Kayıpları: Verimlilik kritik ise akım değerini optimize edin
• Sinyal Bozulması: Hassas sinyal hatlarından uzak yerleştirin
• Satürasyon: Tepe akım değerinin 2.8A'i aşmadığından emin olun
• Rezonans: Uygun çıkış kapasitör değeri seçin (22-220μF)
• Yüksek Frekansta Performans Düşüşü: 300kHz altı frekanslarda kullanın

Verimli Kullanım İpuçları

• Buck dönüştürücülerde duty cycle hesabını doğru yapın
• Battery ömrünü optimize etmek için anahtarlama frekansını uygun seçin
• EMI hassasiyeti olan devrelerde filtre olarak kullanın
• Akım değerinin 1.0-1.2A aralığında kullanılması optimum verimlilik sağlar
• Çoklu faz uygulamalarında aynı değerde bobinler kullanın

Paket İçeriği

• 100uH 10x10mm 1.5A SMD Güç Bobini
