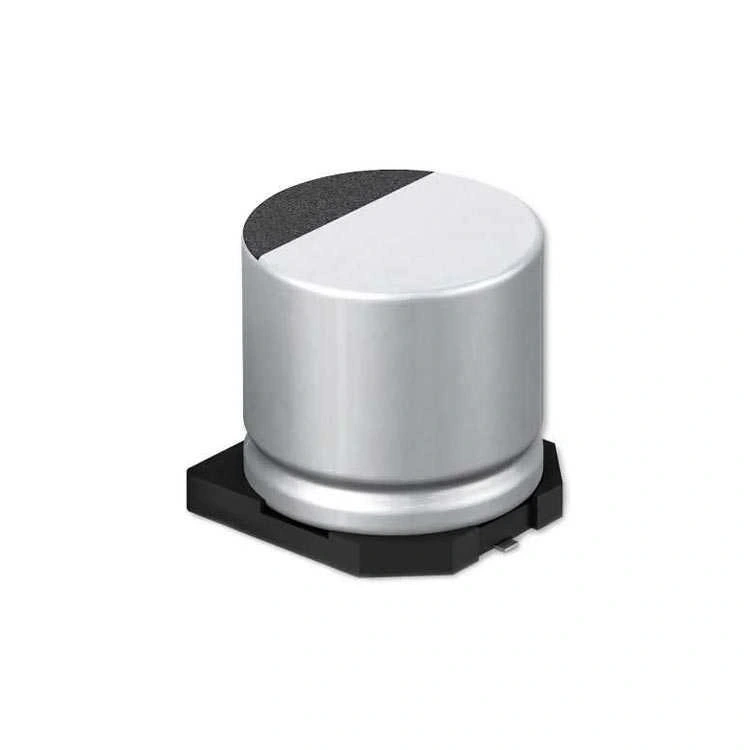

100uF 35V SMD Elektrolitik Kondansatör, yüzey montaj teknolojisi ile üretilmiş, yüksek kapasiteli ve kompakt boyutlu bir elektrolitik kondansatördür. 6.3x7.7mm ölçülerindeki bu kondansatör, güç kaynağı filtreleme, enerji depolama ve dekuplaj uygulamaları için ideal bir çözüm sunar.

Aluminyum elektrolitik yapıya sahip olan bu kondansatör, yüksek sıcaklık dayanımı ve düşük ESR değeri ile uzun süreli ve güvenilir çalışma sağlar.

Geniş sıcaklık aralığında çalışabilen ve yüksek ripple akımı taşıyabilen bu SMD kondansatör, çeşitli elektronik komponentler ile birlikte kullanılarak güç kaynağı devreleri, motor sürücüler ve LED aydınlatma sistemleri gibi uygulamalarda mükemmel performans sunar.

Teknik Özellikler

100uF 35V SMD Elektrolitik Kondansatör 6.3x7.7mm'nin detaylı teknik özellikleri aşağıda listelenmiştir.

• Kapasitans Değeri: 100.uF (mikrofarad)
• Voltaj Değeri: 35V DC
• Kondansatör Tipi: Aluminyum Elektrolitik
• Montaj Tipi: Yüzey Montaj (SMD/SMT)
• Boyutlar: 6.3mm x 7.7mm (çap x yükseklik)
• Kılıf: Radyal SMD
• Tolerans: ±20%
• Çalışma Sıcaklığı: -55°C ile +105°C arası
• ESR (Eşdeğer Seri Direnç): Düşük ESR, 0.15Ω (tipik, 100kHz'de)
• Ripple Akımı: 340mA rms (100kHz, 105°C)
• Ömür Beklentisi: 2000 saat @ 105°C (nominal voltaj ve ripple akımında)
• Polarite: Polariteli (Katot işaretli)
• Montaj Yönü: Yatay (alt taraftan bağlantılı)
• Terminal Yapısı: 2 terminal
• Terminal Malzemesi: Kalay kaplı
• Terminal Konfigürasyonu: J-Lead veya L-Lead
• Sızıntı Akımı: 35μA (maksimum, 2 dakika sonra)
• Dielektrik Malzeme: Aluminyum Oksit
• Elektrolit: Sıvı elektrolitik
• Kasa Malzemesi: Aluminyum
• RoHS Uyumluluğu: Evet
• Reflow Lehimleme: 260°C (maksimum, 10 saniye)
• MSL (Moisture Sensitivity Level): Seviye 1
• Raf Ömrü: 2 yıl (uygun saklama koşullarında)

Kullanım Alanları

100uF 35V SMD Elektrolitik Kondansatör 6.3x7.7mm'nin kullanılabileceği çeşitli alanlar ve uygulama örnekleri.

Güç Kaynağı Uygulamaları

• SMPS (Anahtarlamalı Güç Kaynağı) devreleri
• DC/DC dönüştürücü filtreleme
• Güç kaynağı çıkış filtreleme
• Düşük ESR gerektiren uygulamalar
• Voltaj regülatör destek devreleri

Motor ve Sürücü Devreleri

• Motor sürücü güç filtreleme
• PWM sürücü devreleri
• Endüstriyel kontrol sistemleri
• Servo motor sürücü devreleri
• Frekans dönüştürücü devreleri

Genel Elektronik Uygulamalar

• LED sürücü devreleri
• Audio amplifikatör güç filtreleme
• Mikrodenetleyici sistemleri
• Endüstriyel elektronik ekipmanlar
• Güç yolu dekuplajı

Avantajlar ve Özellikler

100uF 35V SMD Elektrolitik Kondansatör 6.3x7.7mm'nin sağladığı avantajlar ve çözümler.

• Yüksek Kapasite: 100uF ile güçlü filtreleme ve enerji depolama
• Düşük ESR: Daha etkili filtreleme ve düşük ısı üretimi
• SMD Yapı: Otomatik montaj uyumluluğu ve tasarım kolaylığı
• Yüksek Voltaj Derecesi: 35V ile geniş uygulama alanı
• Geniş Sıcaklık Aralığı: -55°C ile +105°C arası çalışabilme
• Yüksek Ripple Akımı: DC/DC dönüştürücüler için uygun
• Uzun Ömür: 105°C'de 2000 saat çalışma kapasitesi
• Kompakt Boyut: 6.3mm x 7.7mm ile minimal PCB alanı kullanımı
• Sağlam Yapı: Darbe ve titreşimlere karşı dayanıklı
• Reflow Lehimleme Uyumluluğu: Otomatik montaj hatlarında kullanım

Montaj ve Kullanım

100uF 35V SMD Elektrolitik Kondansatör 6.3x7.7mm'nin PCB montajı ve kullanımı hakkında bilgiler.

PCB Tasarımı ve Montaj İpuçları:

• PCB Footprint: 6.3mm çap için uygun SMD footprint kullanın
• Polarite İşareti: Katot (-) işaretinin doğru yönde olduğundan emin olun
• Lehimleme: Reflow lehimleme veya hassas el lehimleme ile monte edilir
• Sıcaklık Profili: Reflow sıcaklık profilini kondansatör için optimize edin
• Terminal Bağlantıları: Kalın PCB yolları ile akım taşıma kapasitesini artırın
• Isı Yönetimi: Isı kaynaklarından uzak yerleştirin

Güç Devrelerinde Kullanım:

• Paralel Bağlama: Daha düşük ESR ve yüksek ripple akımı için paralel bağlantı yapın
• Düşük Empedanslı Yollar: Güç ve toprak yollarını geniş tutun
• Voltaj Derecesi: Çalışma voltajının %70-80'i civarında kullanın
• Dekuplaj Kombinasyonu: Seramik kondansatörlerle birlikte kullanarak geniş frekans spektrumunda filtreleme

Sorun Giderme ve İpuçları

100uF 35V SMD Elektrolitik Kondansatör 6.3x7.7mm kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Kapasite Kaybı: Yüksek sıcaklıkta veya aşırı ripple akımında kapasite düşebilir, daha yüksek değer seçin
• Lehimleme Hasarı: Aşırı ısı kondansatöre zarar verebilir, uygun reflow profilini uygulayın
• Ters Polarite: Ters montaj elektrolit patlamasına yol açabilir, polarite işaretine dikkat edin
• ESR Artışı: Uzun kullanımda ESR artabilir, kritik uygulamalarda periyodik değişim planlayın
• Sızıntı Akımı: Uzun süre kullanılmayan kondansatörlerde sızıntı artar, formlama yapın

Verimli Kullanım İpuçları

• Uzun ömür için nominal voltajın %70-80'i civarında kullanmayı tercih edin
• Yüksek ripple akımı gerektiren uygulamalarda paralel bağlantı yapın
• DC/DC dönüştürücü devrelerde ESR değerine dikkat ederek kontrol döngüsü kararlılığını sağlayın
• Seramik kondansatörler ile birlikte kullanarak daha iyi filtreleme elde edin
• Isı döngülerinin yoğun olduğu ortamlarda mekanik stresi azaltmak için PCB montaj tekniklerine dikkat edin

Paket İçeriği

• 100uF 35V SMD Elektrolitik Kondansatör 6.3x7.7mm
