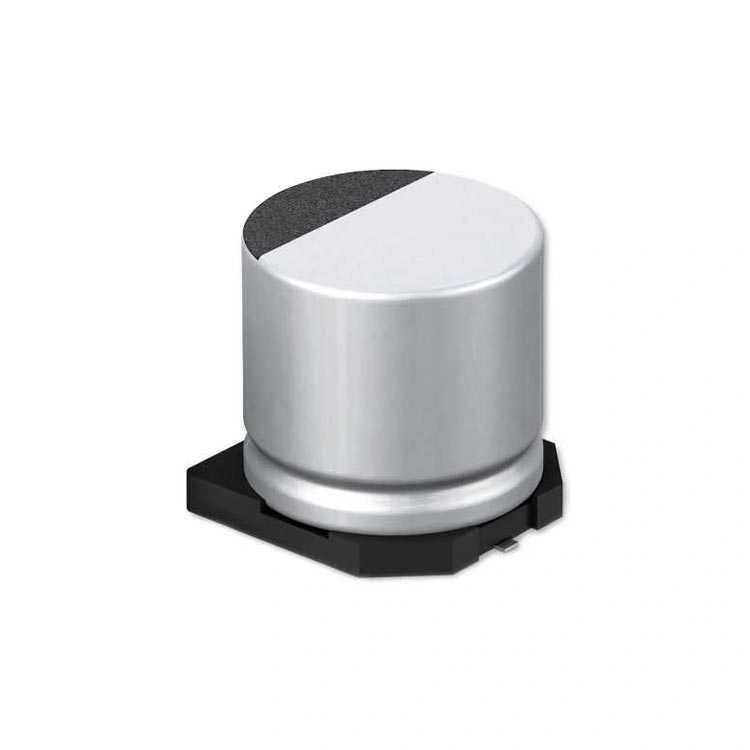

100uF 16V SMD Elektrolitik Kondansatör 6.3x5.7mm
100uF 16V SMD Elektrolitik Kondansatör, yüksek kapasiteli, yüzey montaj teknolojisi ile üretilmiş alüminyum elektrolitik kondansatördür. 100 mikrofarad kapasite değeri ve 16V çalışma voltajı ile güç düzenleme, filtreleme ve büyük sinyal depolama uygulamaları için ideal bir komponenttir.
6.3x5.7mm kompakt boyutunda üretilen bu kondansatör, standart through-hole elektrolitiklere göre daha düşük profilli olup, modern elektronik devrelerde alan tasarrufu sağlar ve otomatik montaj imkanı sunar.
SMD yapısı sayesinde endüstriyel üretim hatlarıyla uyumlu olan bu SMD kondansatör, çeşitli elektronik komponentler ile birlikte kullanılarak, güç kaynakları, DC-DC dönüştürücüleri ve düşük frekanslı filtreleme uygulamalarında mükemmel performans sağlar.
Teknik Özellikler
100uF 16V SMD Elektrolitik Kondansatör 6.3x5.7mm'nin detaylı teknik özellikleri aşağıda listelenmiştir.
- Kapasite Değeri: 100 uF (mikrofarad)
- Tolerans: ±20% (M)
- Çalışma Voltajı: 16.0V DC
- Paket Boyutu: 6.3mm x 5.7mm (çap x yükseklik)
- Montaj Tipi: SMD (Yüzey Montaj)
- Teknoloji: Alüminyum Elektrolitik
- ESR (Eşdeğer Seri Direnç): Düşük ila orta
- Ripple Akımı: Yaklaşık 100.0 - 150.0 mA (105°C, 100kHz)
- Çalışma Sıcaklığı: -55°C ile +105°C arası
- Sıcaklık Kararlılığı: Orta seviye
- Kullanım Ömrü: 2000-5000 saat (105°C'de)
- Kaçak Akım: ≤ 0.01 CV veya 3 µA (hangisi büyükse) (20°C'de, 2 dakika sonra)
- Frekans Karakteristiği: Düşük frekanslarda etkili
- Dielektrik Dayanım: 1.4 x çalışma voltajı
- İzolasyon Direnci: > 50 MOhm (20°C'de)
- Termik Empedans: Yaklaşık 10-15°C/W
- Polarite: Polarize (artı ve eksi kutupları mevcut)
- Polarite İşareti: Negatif kutup işaretli
- Lehimleme Profili: 260°C max, 10s
- RoHS Uyumluluğu: Evet
- Montaj Yöntemi: Reflow, manuel lehimleme
Kullanım Alanları
100uF 16V SMD Elektrolitik Kondansatör 6.3x5.7mm'nin kullanılabileceği çeşitli alanlar ve proje örnekleri.
Güç Kaynağı Uygulamaları
- DC-DC dönüştürücü filtreleme
- LDO regülatör destek
- Güç kaynağı giriş/çıkış filtreleme
- Besleme hattı decoupling
- Anahtarlamalı güç kaynakları
Mobil Elektronik
- Taşınabilir cihazlar
- Tablet ve laptop PCB'leri
- Cep telefonu devreleri
- Kamera ve görüntüleme sistemleri
- Batarya destekli cihazlar
Endüstriyel ve Tüketici Elektroniği
- Ses ekipmanları
- Dijital devreler
- LED sürücü devreleri
- Sensör arayüzleri
- Motor sürücü destek devreleri
Avantajlar ve Özellikler
100uF 16V SMD Elektrolitik Kondansatör 6.3x5.7mm'nin sağladığı avantajlar ve çözümler.
- Kompakt Boyut: 6.3x5.7mm ile düşük profilli devre tasarımı
- Yüksek Kapasitans: 100uF değeri ile etkili enerji depolama
- Düşük ESR: Minimum güç kaybı ve etkili filtreleme
- SMD Montaj: Otomatik pick-and-place ile seri üretim uyumluluğu
- Uzun Ömür: 105°C'de uzun çalışma saati
- Geniş Sıcaklık Aralığı: -55°C ile +105°C arası çalışabilme
- Düşük Profil: Through-hole alternatiflere göre düşük yükseklik
- İyi Ripple Akım Kapasitesi: Dalgalı akımları filtreleme yeteneği
- Çift Yönlü Terminaller: Kolay lehimleme ve sağlam bağlantı
- 16V Çalışma Voltajı: Çoğu düşük voltajlı uygulama için uygun
Montaj ve Kullanım
100uF 16V SMD Elektrolitik Kondansatör 6.3x5.7mm'nin montaj ve kullanım detayları hakkında bilgiler.
İpucu: Elektrolitik kondansatörler polarize komponentlerdir, bu nedenle PCB üzerindeki polarite işaretlemelerine dikkat edin. Genellikle negatif (-) işaret kondansatör gövdesi üzerinde belirtilir. Reflow lehimleme yaparken sıcaklık profiline dikkat edin ve maksimum sıcaklığın 260°C'yi geçmediğinden emin olun. Ömrü uzatmak için kondansatörü nominal voltajının %70-80'i civarında kullanmaya özen gösterin. Güç devreleri tasarlarken, kondansatörün ripple akım değerini aşmamaya dikkat edin.
Montaj tavsiyeleri:
- Polarite Kontrolü: Negatif işaretin PCB'deki doğru pade hizalandığından emin olun
- Lehimleme Yöntemi: Reflow veya manuel lehimleme
- Maksimum Lehim Sıcaklığı: 260°C (10 saniye max)
- PCB Bağlantısı: Termik stres için geniş pad tasarımı yapın
- Minimum Boşluk: Komponentler arası en az 1mm boşluk bırakın
Kullanım önerileri:
- Voltaj Derating: Nominal voltajın %70-80'i civarında kullanın
- Isı Yönetimi: Sıcak komponentlerden uzak konumlandırın
- Ripple Akımı: Belirtilen maksimum ripple akımını aşmayın
- Besleme Filtresi: Girişe ve çıkışa seramik kondansatörler ekleyin
- Paralel Kullanım: Düşük ESR için küçük değerli seramik kondansatörlerle paralel bağlayın
Sorun Giderme ve İpuçları
100uF 16V SMD Elektrolitik Kondansatör 6.3x5.7mm kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.
Yaygın Sorunlar ve Çözümleri
- Kondansatör Şişmesi: Aşırı sıcaklık veya voltajı kontrol edin, derating uygulayın
- Kapasite Kaybı: Yüksek ripple akımına veya aşırı sıcaklığa maruz kalma olabilir
- Kısa Devre: Aşırı voltaj stresini kontrol edin, ani yükselmeler için koruma ekleyin
- Lehim Sorunu: Reflow profili optimizasyonu yapın, nem bariyeri ekleyin
- Termal Stres: Sıcaklık döngülerini azaltın, ısı kaynağından uzak konumlandırın
Tasarım İpuçları
- Güç düzenleme için seramik ve elektrolitik kondansatörleri birlikte kullanın
- Yüksek frekanslı gürültüyü bastırmak için paralel 0.1uF seramik kondansatör ekleyin
- PCB termal tasarımını optimize ederek sıcaklığı düşük tutun
- Ripple akım hesaplamalarını doğru yaparak yeterli kapasite seçin
- Yedekli tasarım için kritik devrelerde çoklu kondansatör kullanın
- Elektrolitik kondansatörlerin ESR değerlerinin sıcaklıkla değiştiğini unutmayın
Paket İçeriği
