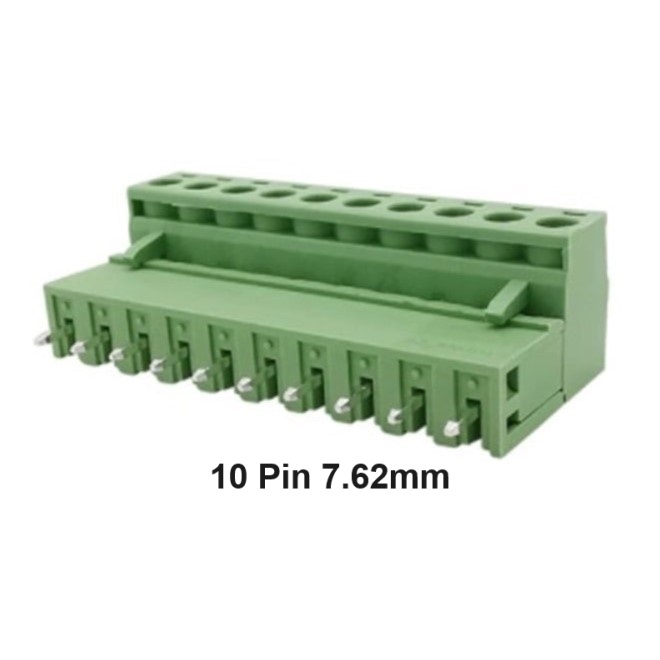

10 Pin 7.62mm Geçmeli 180C Takım Klemens

10 Pin 7.62mm Geçmeli 180C Takım Klemens

10 Pin 7.62mm Geçmeli 180C Takım Klemens, yüksek akım gerektiren uygulamalar için tasarlanmış, düz formatlı (180 derece) bir bağlantı çözümüdür.

7.62mm pin aralığı, standart 5.08mm klemenslerden daha geniş olup, yüksek güç gerektiren endüstriyel uygulamalarda kullanılmak üzere kalın kesitli kabloların bağlantısına olanak tanır.

PCB'den dik olarak çıkan kablo bağlantıları sağlayan bu takım klemens, vidalı terminal yapısı sayesinde güvenli ve sağlam bağlantılar sunar.

Endüstriyel standartlara uygun üretilen bu klemens, PCB üzerine lehimlenen erkek header ve kablo bağlantılarının yapıldığı vidalı dişi soket bileşenlerinden oluşur. Yeşil renkli alev geciktirici plastik gövdesi, UL94V-0 standartlarına uygun olup yüksek sıcaklık dayanımı sunar. Sökülebilir tasarımı sayesinde sistem bakımı ve servisi kolaylaştırırken, vidalı terminal yapısı kalın kesitli kabloların güvenli şekilde bağlanmasını sağlar.

30A akım taşıma kapasitesine sahip geçmeli klemens, güç dağıtım sistemleri, motor sürücüleri, güç kaynakları ve yüksek akım gerektiren diğer uygulamalar için mükemmel çözüm sunar. 10 pin yapısı çoklu güç bağlantıları için idealdir ve 22-10 AWG (0.5-6mm²) aralığındaki kablo kesitlerini destekler. Geniş terminal aralığı sayesinde, yüksek voltaj uygulamalarında pinler arası yalıtım mesafesi artar ve elektriksel güvenlik sağlanır.

Standart 7.62mm pin aralığı ile üretilen bu klemens, kalın kablo bağlantıları için uygun terminal genişliği sunar. 300V AC/DC voltaj kapasitesi ve zorlu endüstriyel ortamlarda çalışma yeteneği ile güvenilir bir bağlantı çözümüdür. -40°C ile +105°C arasındaki geniş çalışma sıcaklığı aralığı ile zorlu koşullarda bile güvenilir performans sunar. Düz (180 derece) tasarımı, kablo yönlendirmesinin PCB'ye dik olarak yapılmasını sağlar.

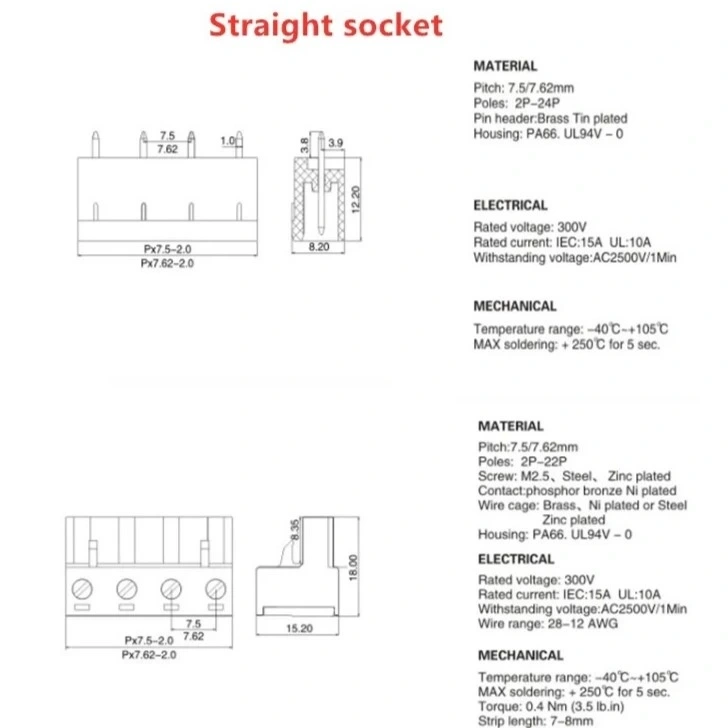

Teknik Özellikler

10 Pin 7.62mm Geçmeli 180C Takım Klemens'in detaylı teknik özellikleri aşağıda listelenmiştir.

• Ürün Tipi: Geçmeli Takım Klemens (PCB Terminali).
• Pin Sayısı: 10 Pin,
• Pin Aralığı: 7.62mm
• Montaj Tipi: 180 Derece (Düz)
• Bağlantı Şekli: Vidalı Terminal
• Yapı: Takım (Erkek PCB Header + Dişi Soket)
• Renk: Yeşil
• Malzeme: UL94V-0 Sınıfı Alev Geciktirici Plastik
• Maks. Akım: 30A (her pin için)
• Maks. Voltaj: 300V AC/DC
• Kontak Direnci: ≤10mΩ
• İzolasyon Direnci: ≥1000MΩ (500V DC'de)
• Dayanma Voltajı: 2500V AC/dakika
• Kullanılabilir Kablo Kesiti: 22-10 AWG (0.5-6mm²)
• Çalışma Sıcaklığı: -40°C ile +105°C arası
• Soket Boyutu (Yaklaşık): 80mm × 18mm × 25mm (L×W×H)
• Header Boyutu (Yaklaşık): 80mm × 18mm × 12mm (L×W×H)
• PCB Pin Kalınlığı: 1.0mm
• Vida Başı Tipi: Düz (Slotted)
• Lehimleme Profili: Reflow ve elle lehimlemeye uygun
• Sıyırma Uzunluğu: 10-12mm
• Kilitleme Mekanizması: Yok (Standart Geçmeli Tip)
• Pin Malzemesi: Pirinç, Kalay Kaplama
• Kontak Malzemesi: Bakır Alaşım, Kalay Kaplama
• Çıkartma Kuvveti: Yaklaşık 12N (Pin Başına)
• Takma Kuvveti: Yaklaşık 11N (Pin Başına)
• PCB Delik Çapı: 1.6mm
• RoHS Uyumluluğu: Evet
• Toplam Genişlik: 76.2mm (10 pin × 7.62mm)
• Pin Dizilimi: Tek Sıra

Kullanım Alanları

10 Pin 7.62mm Geçmeli 180C Takım Klemens'in kullanılabileceği çeşitli alanlar ve uygulamalar.

Yüksek Güç Uygulamaları

• Endüstriyel güç kaynakları
• Yüksek akım dağıtım panoları
• UPS sistemleri
• Solar inverter bağlantıları
• Enerji yönetim sistemleri

Motor Kontrol Sistemleri

• 3 fazlı motor sürücüleri
• Yüksek güçlü DC motor kontrolleri
• Servo sistemler
• CNC makine kontrol üniteleri
• Endüstriyel otomasyon ekipmanları

Endüstriyel Ekipmanlar

• PLC sistemleri
• Endüstriyel ısıtıcı kontrol panoları
• Ağır sanayi kontrol ekipmanları
• Yüksek akımlı sensör arayüzleri
• Veri toplama ve kontrol sistemleri

Avantajlar ve Özellikler

10 Pin 7.62mm Geçmeli 180C Takım Klemens'in sağladığı avantajlar ve çözümler.

• Yüksek Akım Kapasitesi: 30A ile güç uygulamalarına uygun
• Geniş Pin Aralığı: 7.62mm ile güvenli izolasyon mesafesi
• Çoklu Pin: 10 pin ile kompakt çoklu bağlantı imkanı
• Kalın Kablo Desteği: 10 AWG (6mm²) kalınlığa kadar kablo bağlantısı
• Düz Tasarım: 180 derece ile PCB'den dik çıkış sağlar
• Modüler Yapı: Geçmeli tasarım ile kolay bakım imkanı
• Dayanıklı Malzeme: UL94V-0 sınıfı alev geciktirici plastik
• Yüksek İzolasyon: 2500V dayanım ile güvenli çalışma
• Geniş Sıcaklık Aralığı: -40°C ile +105°C arası çalışabilir
• Endüstriyel Standart: 7.62mm pin aralığı yaygın kullanılır

Montaj ve Kullanım Rehberi

10 Pin 7.62mm Geçmeli 180C Takım Klemens'in doğru montajı ve kullanımı için rehber bilgiler.

PCB Montaj Adımları:

• PCB Tasarımı: 7.62mm aralıklı, 1.6mm çaplı delikler kullanın
• PCB Kalınlığı: En az 1.6mm, ideal olarak 2.0mm PCB kullanın
• PCB Yolları: Yüksek akım için geniş bakır alanlar tasarlayın
• Yerleştirme: Erkek header'ı PCB üzerindeki deliklere yerleştirin
• Hizalama: Header pinlerinin PCB'ye dik olduğundan emin olun
• Lehimleme: Tüm pinleri yeterli lehim ile PCB'ye bağlayın
• Kontrol: Lehim sonrası kısa devre kontrolü yapın

Kablo Bağlantısı:

• Kablo Hazırlığı: 10-12mm uzunluğunda kablo ucunu sıyırın
• Uygun Kesit: Taşınacak akıma göre kablo kesiti seçin
• Terminal Açma: Dişi soketin vidalarını yeterince gevşetin
• Yerleştirme: Sıyrılmış kablo ucunu terminal içine tam olarak sokun
• Sabitleme: Vidaları sıkarak kabloları sabitleyin (aşırı sıkmayın)
• Çok Damarlı Kablolar: İdeal olarak ferrül (kablo yüksüğü) kullanın
• Bağlantı: Kablo bağlantıları tamamlandıktan sonra dişi soketi erkek header'a takın

Sorun Giderme ve İpuçları

10 Pin 7.62mm Geçmeli 180C Takım Klemens kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Mekanik Stres: PCB üzerinde ek destek delikleri ekleyin, kalın PCB kullanın.
• Bağlantı Kopması: Terminal vidalarını periyodik olarak kontrol edin, gerekirse yeniden sıkın.
• Yüksek Isınma: Daha kalın kablo kesiti kullanın, terminal bağlantılarını iyileştirin.
• Bağlantı Zorluğu: Pin hizalamasını kontrol edin, eğilen pinleri düzeltin.
• PCB Çatlakları: Lehimleme sırasında mekanik stres uygulamayın, destek yapıları ekleyin.

Verimli Kullanım İpuçları

• Yüksek akım uygulamalarında terminallerde altın kaplama tercih edin
• PCB ile dişi soket arasındaki yüksekliği muhafaza tasarımında hesaba katın
• Kablo yönlendirmesinde gerilim rahatlatıcı kullanın
• Titreşimli ortamlarda vida sabitleyici uygulayın
• Yüksek nem ortamlarında silikon sızdırmazlık malzemesi kullanın
• Pin sırasını PCB üzerinde işaretleyin ve dokümante edin

Paket İçeriği

• 10 Pin 7.62mm Geçmeli 180C Takım Klemens
