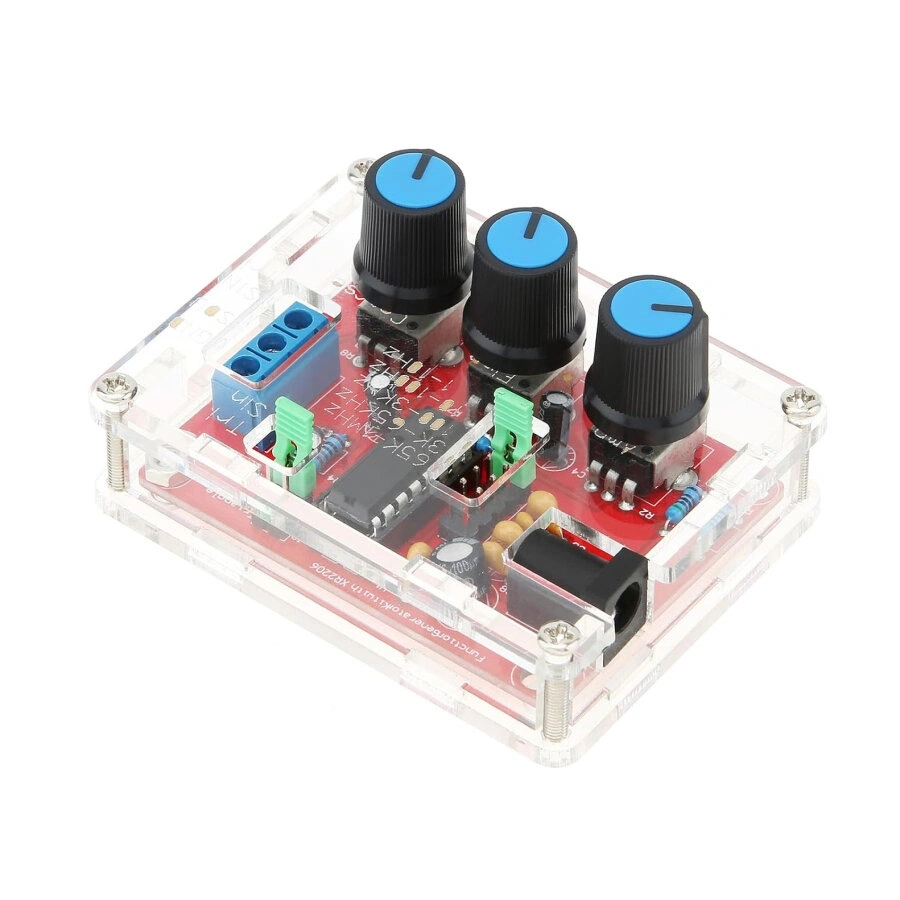

XR2206 1Hz-1MHz Sinyal Jeneratör Modülü
XR2206 1Hz-1MHz Sinyal Jeneratör Modülü XR2206 1Hz-1MHz Sinyal Jeneratör Modülü, Sinüs, üçgen ve kare dalga sinyal üretir. 1Hz 1Mhz frekans aralığında ayarlanabilir sinyal üretebilir. Sinyal genliği ayarlanabilir. Cihazın besleme voltajı 9-12VDC arasıdır. 9V pil ile çalıştırılabilir. Özellikler Entegre: XR2206 Çalışma voltajı: DC 9V-12V Empedans: 600 Ohm + 10% Frekans aralığı: 1Hz - 1MHz Sinüs Dalga Genlik: 9V DC girişte 0 - 3V Bozulma: 1% 'den az (1 khz'de) Düzlük: + 0.05db 1Hz - 100kHz Kare Dalga Genlik: 9V DC girişte 8V (yüksüz) Yükselme süresi: 50ns'den az (1 khz'de) Sonbahar zamanı: 30ns'den az (1 khz'de) Simetri: 5% 'den az (1 khz'de) Üçgen Dalga Genlik: 9V DC girişte 0 - 3V Doğrusallık: 1% 'den az (100 khz'ye kadar) 10mA Boyutlar: 61x45x23.5mm
