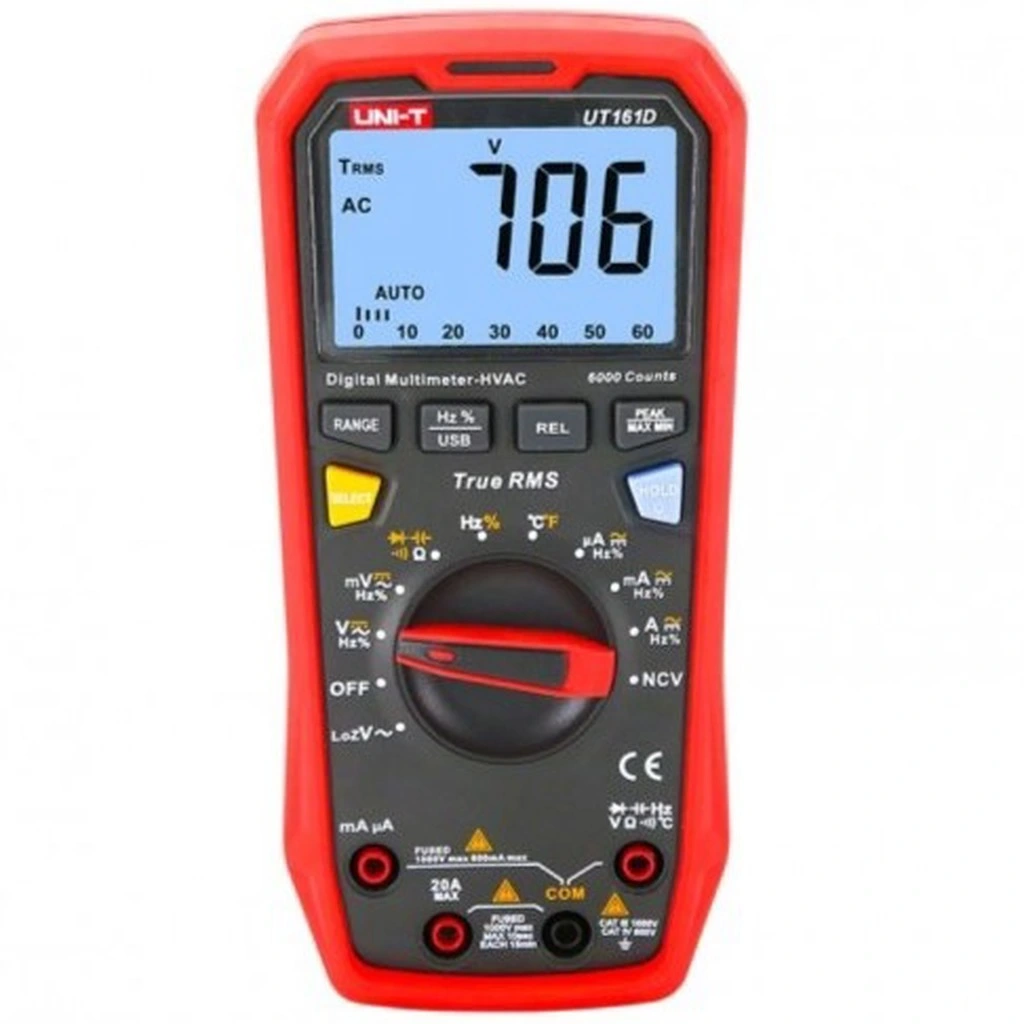

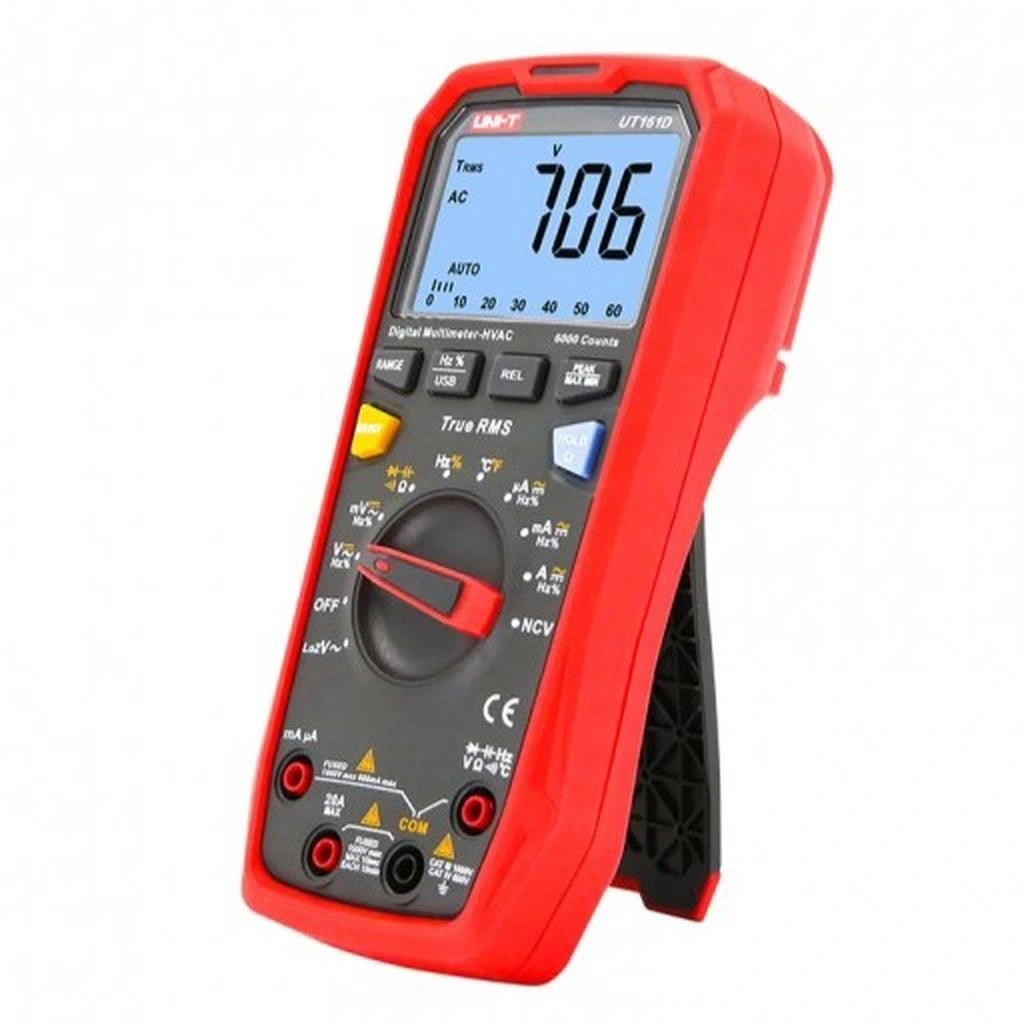

UNI-T UT161D 1000V True Rms Dijital Multimetre

UNI-T UT161D 1000V True RMS Dijital Multimetre

UNI-T UT161D 1000V True RMS Dijital Multimetre, profesyonel elektrik ve elektronik ölçümler için tasarlanmış dayanıklı ve güvenilir bir test aletidir. 6000 sayım çözünürlüklü LCD ekranı ve True RMS ölçüm özelliği sayesinde sinüzoidal olmayan dalga formlarında bile hassas ve doğru sonuçlar sunar. CAT III 1000V ve CAT IV 600V güvenlik sertifikaları ile endüstriyel ortamlarda bile güvenle kullanılabilir.

Bu ölçüm ve test aleti, IP65 su ve toz koruması ve 2 metre düşme dayanımı ile zorlu çalışma koşullarına dayanıklı olarak tasarlanmıştır. DC/AC voltaj, DC/AC akım, direnç, kapasitans, frekans, sıcaklık, diyot ve süreklilik testi gibi geniş ölçüm yetenekleri sunar. Temassız voltaj tespiti (NCV) özelliği, elektrik yüklü kabloları güvenli bir şekilde belirlemenize yardımcı olur.

Otomatik ve manuel aralık seçimi, veri tutma, minimum/maksimum değer kaydı gibi fonksiyonlar içeren bu multimetre, profesyonel elektrik teknisyenleri ve mühendisler için ideal bir araçtır. Arka ışıklı ekranı sayesinde karanlık ortamlarda bile rahatça ölçüm yapabilirsiniz. Cihazın LOZ (düşük empedans) modu, hayalet voltajlarını filtreleyerek daha doğru AC voltaj ölçümleri yapmanızı sağlar.

UNI-T UT161D, üç adet AAA pille yaklaşık 200 saate kadar kullanım süresi sunar ve pillerin uzun ömürlü olması için otomatik kapanma özelliğine sahiptir. Ergonomik tasarımı ve kaymaz yüzeyli koruyucu kılıfı, tek elle güvenli kullanım sağlar. Ark parlama patlamalarına karşı dirençli tasarımı, yüksek voltajlı ortamlarda çalışanlar için ek bir güvenlik katmanı oluşturur.

Elektrik bakım ve onarımı, endüstriyel kontrol sistemleri, motor testleri, güç dağıtım sistemleri, otomotiv elektroniği ve HVAC sistemleri gibi birçok alanda kullanılabilen UNI-T UT161D, profesyonel kullanıcıların ihtiyaç duyduğu dayanıklılık, güvenlik ve doğruluk özelliklerini bir araya getiren çok yönlü bir ölçüm cihazıdır.

Teknik Özellikler

UNI-T UT161D 1000V True RMS Dijital Multimetre'nin detaylı teknik özellikleri aşağıda listelenmiştir.

• Model: UT161D.
• Marka: UNI-T,
• Ekran: 6000 sayım, 3 5/6 basamak LCD
• Arka Işık: Var (beyaz LED)
• True RMS Ölçüm: Evet (AC Voltaj ve Akım)
• Güvenlik Sertifikası: CAT III 1000V, CAT IV 600V
• Koruma Derecesi: IP65 (su ve toza karşı)
• Düşme Dayanımı: 2 metre
• DC Voltaj Ölçüm Aralıkları: 60mV/600mV/6V/60V/600V/1000V
• DC Voltaj Doğruluğu: ±(0.5% + 3 dijit)
• AC Voltaj Ölçüm Aralıkları: 60mV/600mV/6V/60V/600V/750V
• AC Voltaj Doğruluğu: ±(1.0% + 5 dijit)
• DC Akım Ölçüm Aralıkları: 600μA/6000μA/60mA/600mA/6A/10A
• DC Akım Doğruluğu: ±(0.8% + 3 dijit)
• AC Akım Ölçüm Aralıkları: 600μA/6000μA/60mA/600mA/6A/10A
• AC Akım Doğruluğu: ±(1.0% + 5 dijit)
• Direnç Ölçüm Aralıkları: 600Ω/6kΩ/60kΩ/600kΩ/6MΩ/60MΩ
• Direnç Doğruluğu: ±(0.8% + 3 dijit)
• Kapasitans Ölçüm Aralıkları: 10nF/100nF/1000nF/10µF/100µF/1000µF/10mF/100mF
• Kapasitans Doğruluğu: ±(4.0% + 5 dijit)
• Frekans Ölçüm Aralıkları: 10Hz - 10MHz
• Frekans Doğruluğu: ±(0.1% + 3 dijit)
• Duty Cycle (Görev Döngüsü): 0.1% - 99.9%
• Sıcaklık Ölçüm Aralığı: -40°C - 1000°C (-40°F - 1832°F)
• Sıcaklık Doğruluğu: ±(1.0% + 3°C)
• Diyot Testi: Var (3V)
• Süreklilik Testi: Var (sesli uyarı < 30Ω)
• NCV (Temassız Voltaj Tespiti): Var
• LOZ (Düşük Empedans Modu): Var
• Aşırı Yük Koruması: Tüm aralıklarda
• Otomatik Kapanma: ~15 dakika (devre dışı bırakılabilir)
• Veri Tutma (Data Hold): Var
• Maksimum/Minimum Değer Kaydı: Var
• Bağıl Ölçüm Modu: Var
• Pil Tipi: 1.5V AAA (3 adet)
• Pil Ömrü: Yaklaşık 200 saat (alkalin pillerle)
• Düşük Pil Göstergesi: Var
• Boyutlar: Yaklaşık 175mm × 80mm × 48mm
• Ağırlık: Yaklaşık 340g (pil dahil)
• Çalışma Ortamı: 0°C - 40°C, < 80% RH
• Depolama Ortamı: -10°C - 60°C, < 70% RH
• Ölçüm Hızı: Yaklaşık 3 okuma/saniye
• Giriş Empedansı: >10MΩ (DC/AC V)
• AC Frekans Aralığı: 45Hz - 1kHz
• Sigorta Koruması:
  • mA Girişi: 600mA/1000V hızlı sigorta
  • A Girişi: 10A/1000V hızlı sigorta
• Otomatik/Manuel Aralık Seçimi: Var
• Sertifikalar: CE, RoHS

Kullanım Alanları

UNI-T UT161D 1000V True RMS Dijital Multimetre'nin kullanılabileceği çeşitli alanlar ve uygulamalar.

Endüstriyel Elektrik Bakım

• Güç dağıtım sistemleri
• Motor kontrolü ve bakımı
• Kontrol panelleri ve PLC sistemleri
• İnvertör ve sürücü testleri
• Enerji yönetim sistemleri

Bina Elektrik Sistemleri

• Elektrik tesisatı kontrolü
• HVAC sistemleri
• Aydınlatma sistemleri
• UPS ve güç kaynakları
• Topraklama sistemleri

Elektronik Servis ve Tamir

• Elektronik devre kontrolü
• Komponent testleri
• PCB arıza tespiti
• Güç kaynağı hata analizi
• Elektronik cihaz onarımı

Otomotiv Elektroniği

• Akü ve şarj sistemi testleri
• Sensör ve aktüatör kontrolleri
• Araç elektrik sistemi arıza tespiti
• ECU ve kontrol sistemleri
• Alternatör ve marş sistemi testleri

Yenilenebilir Enerji Sistemleri

• Solar panel sistemleri
• İnvertör bakımı
• Akü depolama sistemleri
• Rüzgar türbini elektrik sistemleri
• Enerji izleme ve verimlilik testleri

Eğitim ve Laboratuvar

• Elektrik-elektronik laboratuvarları
• Mühendislik eğitimi
• Teknik okullar ve atölyeler
• Bilimsel deney düzenekleri
• Ar-Ge projeleri

Avantajlar ve Özellikler

UNI-T UT161D 1000V True RMS Dijital Multimetre'nin sağladığı avantajlar ve özellikler.

• Dayanıklı Yapı: IP65 su ve toz koruması ve 2 metre düşme dayanımı
• True RMS Ölçüm: Düzensiz dalga formlarında bile doğru ölçüm
• Yüksek Güvenlik Standartları: CAT III 1000V ve CAT IV 600V güvenlik sertifikası
• Temassız Voltaj Tespiti (NCV): Elektrik yüklü kabloları temassız tespit etme
• Düşük Empedans Modu (LOZ): Hayalet voltajları filtreleme
• Geniş Ölçüm Yelpazesi: Voltaj, akım, direnç, kapasitans, frekans, sıcaklık
• Yüksek Çözünürlük: 6000 sayım ile hassas ölçümler
• Arka Işıklı Ekran: Karanlık ortamlarda kolay okuma
• Veri Tutma ve MIN/MAX: Önemli değerleri kaydetme imkanı
• Otomatik ve Manuel Aralık: Ölçüm esnekliği sağlar
• Uzun Pil Ömrü: Alkalin pillerle 200 saate kadar kullanım
• Otomatik Kapanma: Pil tasarrufu sağlar
• Ergonomik Tasarım: Kaymaz yüzey ve tek elle kullanım kolaylığı
• Aşırı Yük Koruması: Tüm ölçüm aralıklarında güvenlik
• Yüksek Doğruluk: Hassas ölçüm sonuçları

Kullanım Rehberi

UNI-T UT161D 1000V True RMS Dijital Multimetre'nin doğru ve güvenli kullanımı için rehber.

Temel Ölçüm Adımları:

• DC/AC Voltaj Ölçümü:
  • Döner anahtar seçiciyi V pozisyonuna getirin
  • DC veya AC seçimi için SELECT düğmesine basın
  • Siyah test kablosunu COM terminaline bağlayın
  • Kırmızı test kablosunu INPUT terminaline bağlayın
  • Test uçlarını ölçüm yapılacak noktaları temas ettirin
  • Ekrandaki değeri okuyun
• DC/AC Akım Ölçümü:
  • Döner anahtar seçiciyi μA, mA veya A pozisyonuna getirin
  • DC veya AC seçimi için SELECT düğmesine basın
  • Siyah test kablosunu COM terminaline bağlayın
  • 600mA'e kadar ölçümler için kırmızı test kablosunu mA terminaline bağlayın
  • 10A'e kadar ölçümler için kırmızı test kablosunu 10A terminaline bağlayın
  • Devreyi kesin ve test kablolarını seri olarak bağlayın
  • Ekrandaki değeri okuyun
• Direnç, Süreklilik ve Diyot Testi:
  • Döner anahtar seçiciyi Ω/Süreklilik/Diyot pozisyonuna getirin
  • Fonksiyonlar arasında geçiş için SELECT düğmesine basın
  • Siyah test kablosunu COM terminaline, kırmızı test kablosunu INPUT terminaline bağlayın
  • Test uçlarını ölçülecek komponente temas ettirin
  • Direnç değerini okuyun, süreklilik varsa sesli uyarı duyacaksınız
• Kapasitans Ölçümü:
  • Döner anahtar seçiciyi CAP pozisyonuna getirin
  • Siyah test kablosunu COM terminaline, kırmızı test kablosunu INPUT terminaline bağlayın
  • Test uçlarını kondansatörün bacaklarına temas ettirin (devrede değilken ve deşarj edilmiş halde)
  • Ekrandaki değeri okuyun
• Frekans ve Duty Cycle Ölçümü:
  • Döner anahtar seçiciyi Hz% pozisyonuna getirin
  • Frekans ve görev döngüsü arasında geçiş için SELECT düğmesine basın
  • Siyah test kablosunu COM terminaline, kırmızı test kablosunu INPUT terminaline bağlayın
  • Test uçlarını ölçüm yapılacak sinyal kaynağına bağlayın
  • Ekrandaki değeri okuyun
• Sıcaklık Ölçümü:
  • Döner anahtar seçiciyi TEMP pozisyonuna getirin
  • °C ve °F arasında geçiş için SELECT düğmesine basın
  • K-tipi termokuplun siyah konektörünü COM terminaline, kırmızı konektörünü INPUT terminaline bağlayın
  • Termokupl ucunu ölçülecek yüzeye temas ettirin
  • Ekrandaki değeri okuyun
• NCV (Temassız Voltaj Tespiti):
  • Döner anahtar seçiciyi NCV pozisyonuna getirin
  • Cihazın üst kısmını test edilecek kablo veya prize yaklaştırın
  • Voltaj tespit edildiğinde sesli ve görsel uyarı verilecektir

Özel Fonksiyonlar:

• HOLD Düğmesi: Ekrandaki değeri dondurmak için kullanılır
• RANGE Düğmesi: Manuel aralık seçimi için otomatik moddan çıkmak için kullanılır
• REL Düğmesi: Bağıl ölçüm modunu aktifleştirmek için kullanılır
• MAX/MIN Düğmesi: Maksimum ve minimum değerleri kaydetmek için kullanılır
• LIGHT Düğmesi: Arka ışığı açmak/kapatmak için kullanılır
• LOZ Düğmesi: Düşük empedans modunu aktifleştirmek için kullanılır

Güvenlik Önlemleri:

• Ölçüm yapmadan önce test kablolarında ve cihazda hasar kontrolü yapın
• Ölçüm fonksiyonunu değiştirmeden önce test uçlarını devreden ayırın
• 30V AC RMS, 42V AC tepe veya 60V DC üzerindeki voltajlarda çalışırken dikkatli olun
• 10A aralığında 10 saniyeden fazla sürekli ölçüm yapmayın, ardından en az 15 dakika soğumaya bırakın
• Akım ölçerken test uçlarını devreye seri, voltaj ölçerken paralel bağlayın
• Test uçlarının doğru terminallere bağlandığından emin olun
• Pil veya sigorta değiştirmeden önce test kablolarını çıkarın ve cihazı kapatın
• Nemli veya ıslak ortamlarda cihazı kullanırken ekstra dikkatli olun

Sorun Giderme ve Bakım

UNI-T UT161D 1000V True RMS Dijital Multimetre'nin bakımı ve olası sorunların çözümü.

Sık Karşılaşılan Sorunlar

• Cihaz Açılmıyor:
  • Pilleri kontrol edin ve gerekirse değiştirin
  • Pil kontaklarının temiz olduğundan emin olun
  • Pillerin doğru yönde takıldığını kontrol edin
• Kararsız Ölçümler:
  • Test kablolarının tam olarak takılı olduğunu kontrol edin
  • Elektromanyetik girişim kaynaklarını uzaklaştırın
  • REL fonksiyonunu kullanarak çevresel faktörleri elemine edin
  • Ölçüm aralığını değiştirmeyi deneyin
• "OL" Göstergesi:
  • Ölçülen değer seçilen aralığın üzerindedir, daha yüksek aralık seçin
  • Direnç ölçümünde açık devre olup olmadığını kontrol edin
  • Bağlantılarda kopukluk olup olmadığını kontrol edin
• Akım Ölçümü Yapılamıyor:
  • Sigortaların sağlam olduğunu kontrol edin
  • Doğru terminalleri kullandığınızdan emin olun
  • Ölçüm aralığının doğru seçildiğini kontrol edin
• NCV Fonksiyonu Çalışmıyor:
  • Cihazın üst kısmını doğru konumlandırdığınızdan emin olun
  • Tespit edilecek voltajın yeterince yüksek olduğundan emin olun (genellikle >90V AC)
  • Ekranlı kabloların tespit edilmesi zor olabilir

Bakım Önerileri

• Genel Bakım:
  • Cihazı kuru ve temiz tutun
  • Kullanmadığınızda kapalı konumda saklayın
  • Aşırı sıcaklıklardan koruyun
  • Darbe ve düşmelere karşı dikkatli olun
• Temizlik:
  • Yumuşak, hafif nemli bir bezle dış yüzeyi silin
  • Terminalleri kuru bir fırça veya basınçlı hava ile temizleyin
  • Kimyasal çözücüler ve aşındırıcı temizleyiciler kullanmayın
  • Ekranı temizlerken çizmemeye dikkat edin
• Pil Değişimi:
  • Düşük pil göstergesi belirdiğinde pilleri değiştirin
  • Cihazı kapatın ve test kablolarını çıkarın

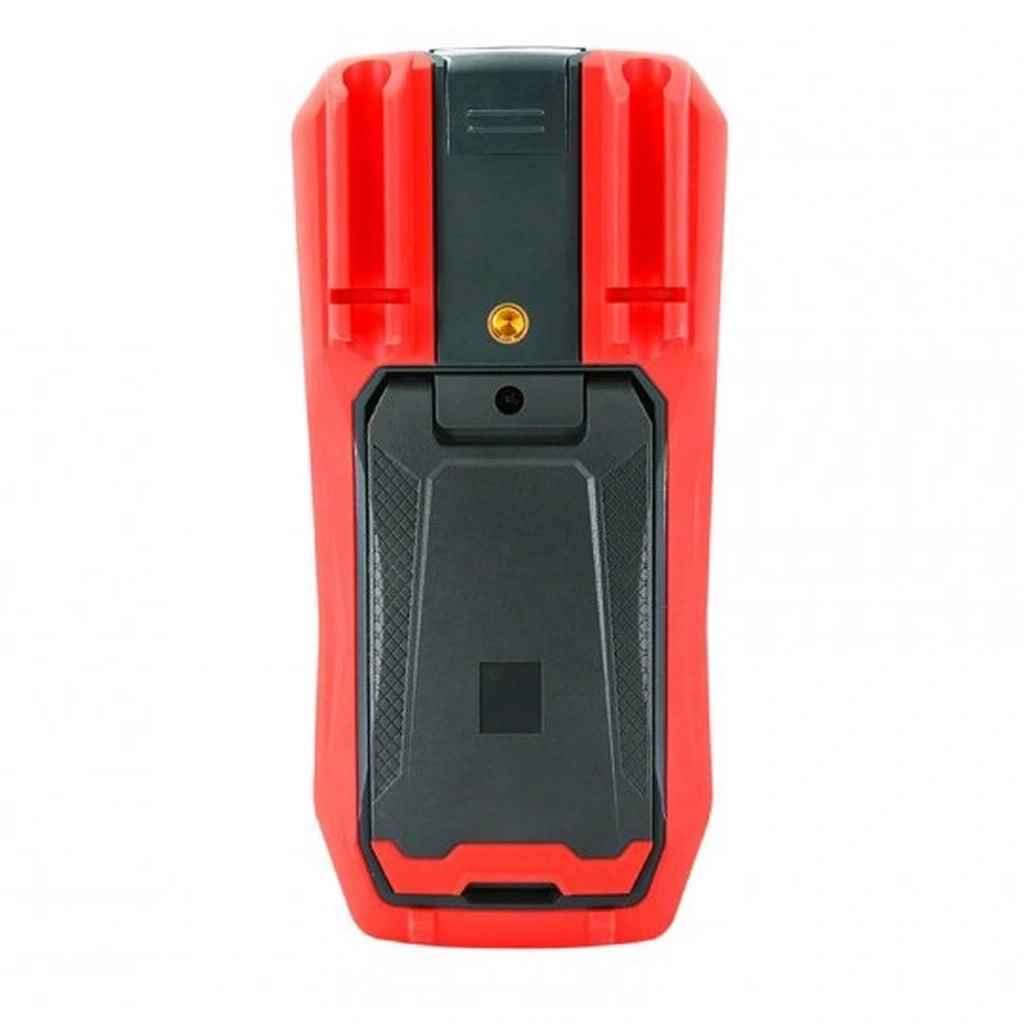

  • Arka kapaktaki vidaları sökün
  • Eski pilleri çıkarın ve 3 adet yeni AAA pili doğru polaritede takın
  • Kapağı kapatın ve vidaları sıkın
• Sigorta Değişimi:
  • Cihazı kapatın ve test kablolarını çıkarın
  • Arka kapaktaki vidaları sökün
  • Arızalı sigortayı bulun ve çıkarın
  • mA için 600mA/1000V, A için 10A/1000V hızlı tip sigorta ile değiştirin
  • Asla farklı değerde sigorta kullanmayın
  • Kapağı kapatın ve vidaları sıkın
• Kalibrasyon:
  • Yılda bir kez profesyonel kalibrasyon önerilir
  • Hassas ölçümler için yetkili servis tarafından kalibre edilmeli
  • Referans standartlarla karşılaştırmalı kontroller yapılabilir
• Saklama:
  • Serin ve kuru bir ortamda saklayın
  • Uzun süre kullanılmayacaksa pilleri çıkarın
  • Koruyucu kılıfıyla muhafaza edin
  • Doğrudan güneş ışığından koruyun

Paket İçeriği

• UNI-T UT161D 1000V True RMS Dijital Multimetre
