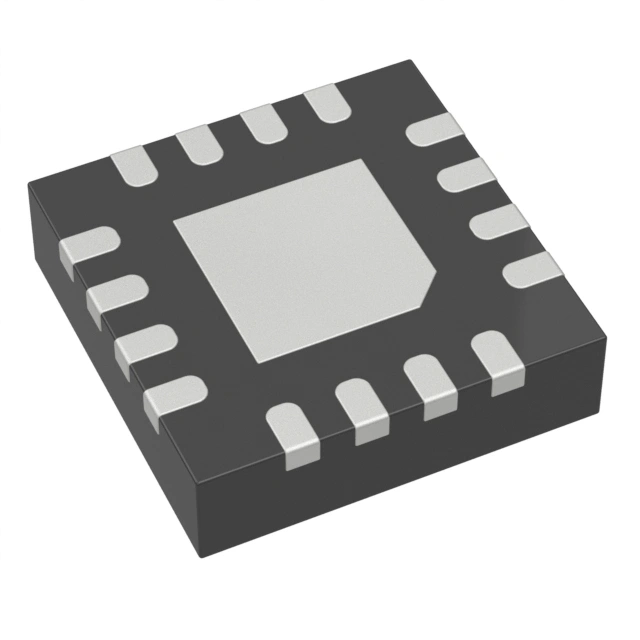

Texas Instruments TLV62130RGTR 3A Yüksek Verimli Buck DC-DC Regülatör
Texas Instruments TLV62130RGTR, yüksek verimlilik ve hızlı transient tepkisi sunan DCS-Control™ mimarili senkron bir step-down (buck) DC-DC regülatör entegresidir. 4V ile 17V arasındaki giriş gerilimini ayarlanabilir çıkışa dönüştürerek 3A’e kadar sürekli çıkış akımı sağlayabilir. Özellikle endüstriyel kontrol sistemleri, gömülü kartlar, FPGA/MCU beslemeleri ve dağıtık güç mimarileri için optimize edilmiştir. 2.5MHz anahtarlama frekansı sayesinde küçük harici komponentlerle kompakt ve verimli güç tasarımları oluşturulmasına imkan tanır.
Teknik Özellikleri
- Model: TLV62130RGTR
- Marka: Texas Instruments
- Ürün Tipi: DC-DC Step-Down (Buck) Regülatör
- Kontrol Mimarisi: DCS-Control™
- Giriş Gerilimi: 4V – 17V
- Çıkış Gerilimi: 0.9V – 5V (ayarlanabilir)
- Çıkış Akımı: 3A
- Anahtarlama Frekansı: 2.5MHz
- Verimlilik: Yüksek verimli senkron yapı
- Topoloji: Buck (Step-Down)
- Koruma Özellikleri: Akım limiti, termal koruma
- Çalışma Sıcaklığı: -40°C ~ +85°C
- Montaj Tipi: SMD
- Paket Tipi: 16-VFQFN (exposed pad)
Anahtar Avantajlar
- DCS-Control™ yapısı sayesinde hızlı yük değişimlerine anında tepki verir. Bu da özellikle işlemci ve FPGA beslemelerinde voltaj stabilitesini artırır. Sistem kararlılığını yükseltir. Gürültü performansını iyileştirir.
- 2.5MHz yüksek anahtarlama frekansı sayesinde küçük bobin ve kapasitörlerle kompakt tasarım yapılmasına imkan verir. Bu da PCB alanını azaltır. Daha yoğun kart tasarımlarını mümkün kılar. Ürün boyutunu küçültür.
- 3A çıkış kapasitesi sayesinde orta güç seviyesindeki sistemler için güçlü bir besleme sağlar. Bu da tek regülatörle birden fazla yükü beslemeye olanak tanır. Tasarım esnekliğini artırır. Güç yönetimini sadeleştirir.
- Yüksek verimlilikli senkron buck mimarisi sayesinde ısı kaybını azaltır. Bu da termal tasarımı kolaylaştırır. Soğutma ihtiyacını düşürür. Sistem güvenilirliğini artırır.
Uygulama Alanları
- Endüstriyel kontrol kartlarında kullanılır. MCU ve lojik devreleri besler. Bu da sistem kararlılığını artırır. Otomasyon uygulamalarına uygundur.
- FPGA ve mikroişlemci sistemlerinde kullanılır. Hassas çekirdek voltajlarını sağlar. Bu da performans kararlılığı sunar. Gömülü sistem tasarımlarına uygundur.
- IoT ve gömülü cihazlarda kullanılır. Verimli güç dönüşümü sağlar. Bu da batarya ve adaptör sistemlerinde avantaj sunar. Enerji verimliliğini artırır.
- Dağıtık güç mimarilerinde kullanılır. Farklı alt devrelere stabil voltaj sağlar. Bu da sistem bütünlüğünü korur. Karmaşık PCB tasarımlarını destekler.
Paket İçeriği
1 Adet Texas Instruments TLV62130RGTR DC-DC Buck Regülatör Entegresi
