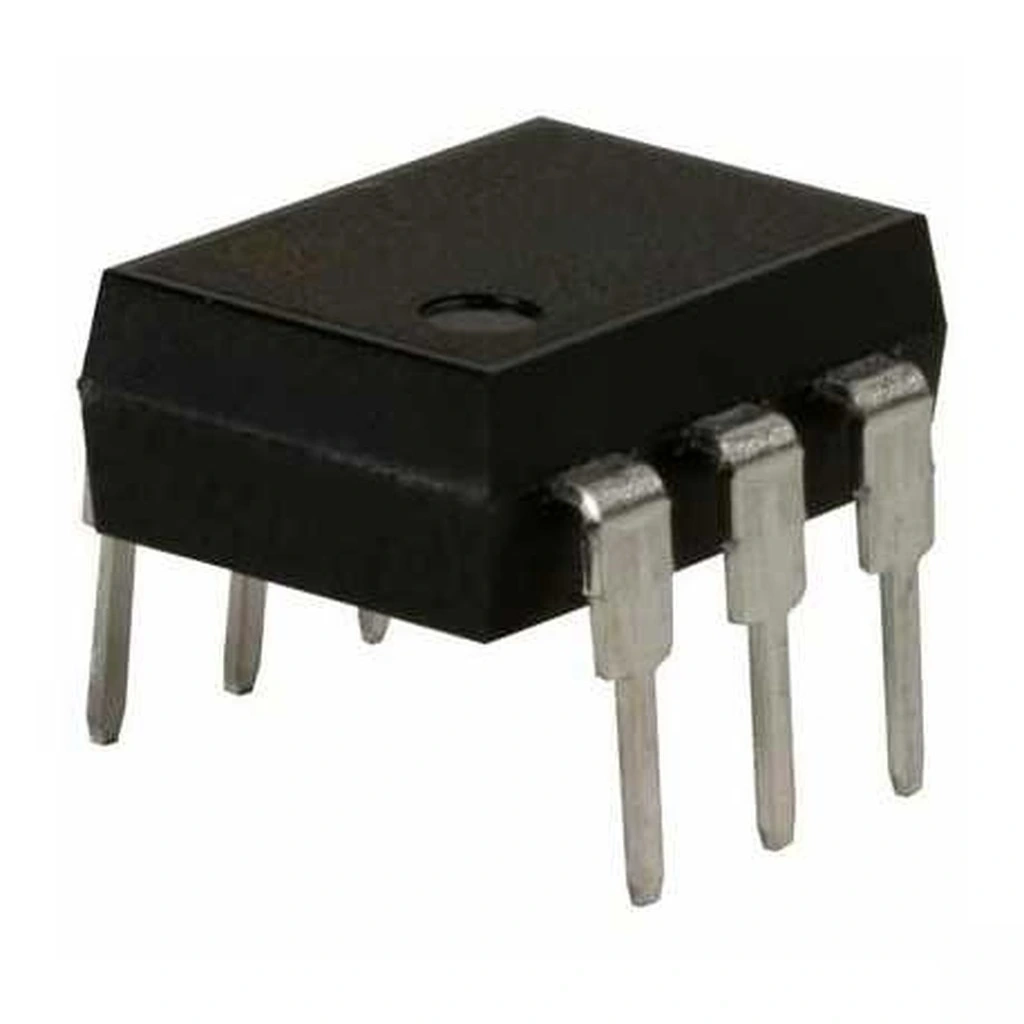

TCDT1102 Transistör Çıkış Optokuplör Entegresi Dip-6
_x000D__x000D_
TCDT1102, optik izolasyon sağlayan bir optokuplör olup, 6 pinli DIP-6 paketinde sunulmaktadır. Girişte bir LED ve çıkışta bir fototransistör içerir. Girişteki LED’in yaydığı ışık, fototransistör tarafından algılanarak elektriksel olarak yalıtılmış bir çıkış sinyali oluşturur. Yüksek hızlı veri iletimi ve güvenli izolasyon gerektiren devrelerde yaygın olarak kullanılır.
_x000D__x000D_
Teknik Özellikler:
_x000D__x000D_
_x000D_ - Ürün Kategorisi: Transistör Çıkışlı Optokuplörler
_x000D_ - RoHS:Ayrıntılar
_x000D_ - Montaj Stili: Delikten Geçmeli
_x000D_ - Paket/Kasa: PDIP-6
_x000D_ - Kanal Sayısı: 1 Kanal
_x000D_ - İzolasyon Voltajı: 5000 Vrms
_x000D_ - Çıkış Türü: NPN Fototransistör
_x000D_ - If - İleri Akım: 60 mA
_x000D_ - Vf - İleri Voltaj: 1,6 V
_x000D_ - Maksimum Kollektör Emitör Voltajı: 32 V
_x000D_ - Maksimum Kollektör Akımı: 50 mA
_x000D_ - Maksimum Kollektör Emitör Doygunluk Voltajı: 300 mV
_x000D_ - Yükselme Süresi: 7 us
_x000D_ - Düşme Süresi: 6,7 us
_x000D_ - Vr - Ters Voltaj: 5 V
_x000D_ - Pd - Güç Tüketimi: 200 mW
_x000D_ - Minimum Çalışma Sıcaklığı: - 55 C
_x000D_ - Maksimum Çalışma Sıcaklığı: + 100 C
_x000D_
_x000D__x000D_
Anahtar Avantajlar:
_x000D__x000D_
_x000D_ - Güçlü elektriksel izolasyon sağlar
_x000D_ - Yüksek güvenilirlik ve düşük güç tüketimi
_x000D_ - Endüstriyel otomasyon, mikrodenetleyici ve güç elektroniği devrelerinde kullanım
_x000D_ - DIP-6 form faktörü ile kolay montaj ve lehimleme
_x000D_
_x000D__x000D_
Uygulama Alanları:
_x000D__x000D_
_x000D_ - Endüstriyel kontrol sistemleri
_x000D_ - Mikrodenetleyici ile yüksek voltajlı devreler arasında izolasyon
_x000D_ - SMPS (Anahtarlamalı Güç Kaynakları)
_x000D_ - Güç elektroniği ve motor sürücü devreleri
_x000D_ - Sensör ve veri toplama sistemleri
_x000D_
_x000D__x000D_
Paket İçeriği:
_x000D__x000D_
1 Adet TCDT1102 Transistör Çıkış Optokuplör Entegresi Dip-6
