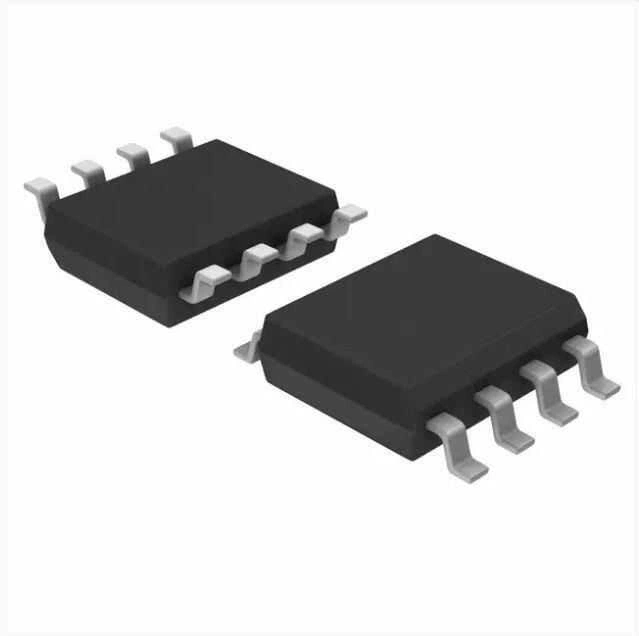

TC7660EOA SOIC-8 DC-DC Voltaj Dönüştürücü

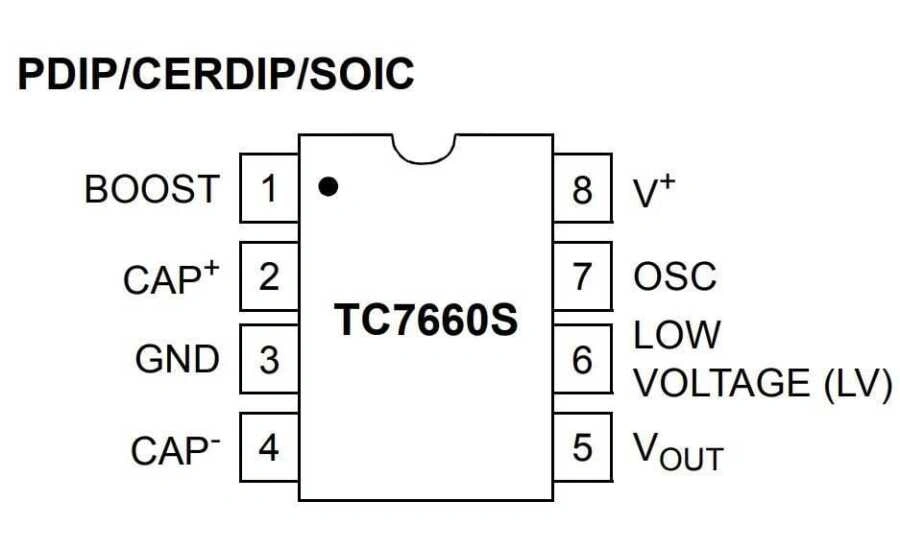

TC7660EOA SOIC-8 DC-DC Voltaj Dönüştürücü TC7660EOA, RS-232 negatif güç kaynağı için bir süper şarj pompası DC-DC Voltaj Dönüştürücüsüdür. TC7660S cihazı, endüstri standardı 7660 şarj pompası voltaj dönüştürücüsü için pin uyumlu bir yedektir. Sadece iki düşük maliyetli kapasitör kullanarak +1.5 ila +10V girişini karşılık gelen -1,5 ila -10V çıkışa dönüştürür, indüktörleri ve bunlarla ilişkili maliyet, boyut ve elektromanyetik paraziti (EMI) ortadan kaldırır. Eklenen özellikler arasında, 10V'a kadar genişletilmiş bir besleme aralığı ve daha yüksek çalışma frekansı için daha küçük harici kapasitörlerin kullanımına izin veren bir frekans yükseltme pimi bulunur. Yerleşik osilatör, 10kHz nominal frekansta çalışır. Pin 1 V+'a bağlandığında frekans 45kHz'e yükseltilir. 10kHz'in altında çalışma (daha düşük besleme akımı uygulamaları için), OSC'den toprağa harici bir kapasitör bağlayarak (pim 1 açıkken) mümkündür. Seri TC7660EOA Besleme Voltajı 6.12-10V Çıkış Akımı 20 mA Çıkış Sayısı 1 Çıkış Pin Sayısı 8 Paket Tipi SOIC-8 TC7660EOA Datasheet.
