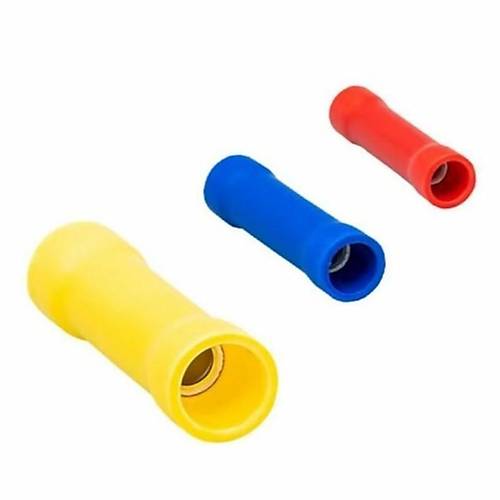

TBY-256 4.0-6.0mm2 İzoleli Kablo Ucu Birleştirici Ek Mufları Sarı 100 Adet
TBY-256 4.0-6.0mm2 İzoleli Kablo Ucu Birleştirici Ek Mufları, 4.0-6.0mm2 kesitli kabloları hızlı ve güvenli şekilde birleştirmek için tasarlanmış sarı renkli yalıtımlı bağlantı elemanlarıdır. Bu pratik muflar, özel tasarımları sayesinde lehim veya kaynak gerektirmeden, sıkıştırma yöntemiyle güvenli elektriksel bağlantı sağlar.
Elektrik tesisatlarında, araç kablo donanımlarında ve endüstriyel uygulamalarda sıklıkla tercih edilen bu izoleli kablo mufları, 100 adetlik ekonomik paket halinde sunulmaktadır. Sarı renk kodlaması sayesinde kablo kesit aralığı kolayca tanımlanabilir.
Standart kablo sıkıştırma pensesi ile kullanılabilen TBY-256 kablo uçları, bakır iletkenlere tam uyumlu yapısı ve yalıtım malzemesiyle IP20 koruma sınıfı sunar. Elektriksel sürekliliği kesintiye uğratmadan kablo uzatma, ekleme ve birleştirme işlemleri için ideal çözümdür.
Teknik Özellikler
TBY-256 4.0-6.0mm2 İzoleli Kablo Ucu Birleştirici Ek Mufları Sarı 100 Adet'in detaylı teknik özellikleri aşağıda listelenmiştir.
- Model: TBY-256
- Tip: İzoleli Kablo Birleştirici (Butt Connector)
- Uyumlu Kablo Kesiti: 4.0-6.0mm² (AWG 10-12)
- Malzeme (İletken): Elektrolitik Bakır (Kalay Kaplı)
- Malzeme (İzolasyon): Vinil (PVC)
- Renk: Sarı
- Çalışma Gerilimi: 600V AC (maksimum)
- Çalışma Sıcaklığı: -20°C ile +105°C arası
- Akım Taşıma Kapasitesi: 41A (4,0mm²), 55A (6.0mm²)
- İzolasyon Direnci: >10 MΩ
- Korozyon Direnci: Yüksek (Kalay Kaplama Sayesinde)
- Kontak Direnci: <3 mΩ
- Bağlantı Yöntemi: Sıkıştırma (Crimping)
- Uzunluk: 24.5mm (yaklaşık)
- Çap: 6.5mm (yaklaşık)
- Giriş Deliği Çapı: 4.2mm (yaklaşık)
- Standartlar: UL, RoHS
- Uyumlu Pense: 4-6mm² kablo sıkıştırma pensesi
- IP Koruma Sınıfı: IP20
- Paket İçeriği: 100 Adet
- Ağırlık: 200g (yaklaşık, paket dahil)
Kullanım Alanları
TBY-256 4.0-6.0mm2 İzoleli Kablo Ucu Birleştirici Ek Mufları Sarı 100 Adet'in kullanılabileceği çeşitli alanlar ve uygulamalar.
Elektrik Tesisatları
- Bina elektrik tesisatları
- Aydınlatma sistemleri
- Elektrik panoları
- Güç dağıtım sistemleri
- Topraklama hatları
Otomotiv Uygulamaları
- Araç elektrik sistemleri
- Fren ve sinyal lambaları
- Akü bağlantıları
- Motor kablolaması
- Römork kablolaması
Endüstriyel Kullanım
- Makine tesisatları
- Kontrol panelleri
- Motor bağlantıları
- Sensör kablolaması
- Güç dağıtım sistemleri
Avantajlar ve Özellikler
TBY-256 4.0-6.0mm2 İzoleli Kablo Ucu Birleştirici Ek Mufları Sarı 100 Adet'in sağladığı avantajlar ve çözümler.
- Hızlı Montaj: Lehim gerektirmeden kolay ve hızlı bağlantı
- Tam İzolasyon: Elektrik çarpması riskini azaltan PVC izolasyon
- Renk Kodlaması: Sarı renk ile 4.0-6.0mm² kesit aralığını kolayca tanımlama
- Dayanıklı Yapı: Kalay kaplı bakır yapı ile korozyona dirençli
- Düşük Kontak Direnci: Verimliliği artıran minimum direnç
- Geniş Çalışma Sıcaklığı: -20°C ile +105°C arası sıcaklıklarda güvenli kullanım
- Sarsıntı Direnci: Titreşimli ortamlarda bile güvenilir bağlantı
- Güvenilir Temas: Geniş temas alanı sayesinde düşük direnç ve ısınma
- Ekonomik Paket: 100 adetlik paket ile toplu işler için uygun
- Standart Uyumluluğu: UL ve RoHS standartlarına uygun üretim
Montaj ve Uygulama
TBY-256 4.0-6.0mm2 İzoleli Kablo Ucu Birleştirici Ek Mufları Sarı 100 Adet'in montaj ve uygulaması hakkında bilgiler.
İpucu: Sıkıştırma işlemini iletken kesitine uygun pense ile mufun ortasından başlayarak yapın.
Montaj Adımları:
- Hazırlık Aşaması:
- Kablo uçlarını 10-12mm soyun
- Çok telli kablolarda tellerin dağılmamasına dikkat edin
- Kablo ucunda hasar veya kesik olmadığından emin olun
- Soymadan önce kabloyu kesin ve düzleştirin
- Bağlantı Yapımı:
- Soyulmuş kablo ucunu mufun içine tamamen yerleştirin
- Uygun sıkıştırma pensesi ile mufun ortasından sıkıştırın
- Diğer kablo ucunu da aynı şekilde takıp sıkıştırın
- Sıkıştırma işleminden sonra hafifçe çekerek bağlantıyı test edin
Doğru Pense Seçimi:
- 4-6mm² kablo sıkıştırma pensesi kullanın
- Kombine penseler yerine özel sıkıştırma pensesi tercih edin
- Tam sıkıştırma için yeterli mekanik avantaj sağlayan pense seçin
- Ayarlanabilir sıkıştırma pensesi kullanıyorsanız doğru ayarı seçin
- Sıkıştırma bölgesi hasarlı veya aşınmış pense kullanmayın
Sorun Giderme ve İpuçları
TBY-256 4.0-6.0mm2 İzoleli Kablo Ucu Birleştirici Ek Mufları Sarı 100 Adet kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.
Yaygın Sorunlar ve Çözümleri
- Gevşek Bağlantı: Uygun pense kullanın ve yeterli basınçla sıkıştırın
- Kablonun Çıkması: Soyma uzunluğunu doğru ayarlayın, sıkıştırma işlemini kontrol edin
- Aşırı Isınma: Kablo kesitinin yüküne uygun olduğundan emin olun
- Yalıtım Hasarı: Sıkıştırma sırasında izolasyonu zedelemeyin
- Korozyon Oluşumu: Nemli ortamlarda ek izolasyon bandı veya ısıyla daralan makaron kullanın
Profesyonel İpuçları
- Birbirinden farklı kesitli kablolar için her zaman küçük kesitli kabloya uygun muf seçin
- Yüksek titreşimli ortamlarda ek olarak izole bandı veya ısı ile daralan makaron kullanın
- Dış ortam uygulamalarında su girişini önlemek için özel önlemler alın
- Telli kabloları takarken tellerin dağılmamasına ve mufun dışında tel kalmamasına dikkat edin
- Çok telli kabloları takmadan önce hafifçe bükerek sıkılaştırın
- Profesyonel uygulamalarda el pensesi yerine hidrolik veya pnömatik sıkıştırıcılar tercih edin
Paket İçeriği
İlgili Ürün Kategorilerimiz
Neden Voltaj.Net'ten Almalısınız?
Voltaj.Net, elektrik malzemeleri ve kablo uçları ve yüksükleri konusunda Türkiye'nin güvenilir tedarikçisidir.
- Kalite Güvencesi: Standartlara uygun, kaliteli ürünler
- Teknik Destek: Uzman ekip ile çözüm ve danışmanlık
- Hızlı Teslimat: Stoktan hızlı gönderim imkanı
- Geniş Ürün Yelpazesi: Projeleriniz için gerekli tüm malzemeler
- Uygun Fiyatlar: Rekabetçi fiyatlarla kaliteli ürünler
- Güvenilir Alışveriş: Kolay sipariş ve güvenli ödeme seçenekleri
Ürün Hakkında Sıkça Sorulan Sorular
TBY-256 muflar suya dayanıklı mıdır?
Standart TBY-256 muflar IP20 korumalıdır, tamamen su geçirmez değildir. Dış mekan kullanımında ısı ile daralan makaron veya izolasyon bandı ile ek koruma sağlanmalıdır.
Farklı kesitli kablolar birleştirilebilir mi?
Evet, 4.0-6.0mm² aralığındaki farklı kesitli kablolar birleştirilebilir. Her zaman küçük kesitli kabloya uygun muf seçilmeli ve sıkıştırma ona göre yapılmalıdır.
Sıkıştırma işlemi için özel pense gerekli midir?
Evet, profesyonel sonuç için 4-6mm² aralığına uygun özel sıkıştırma pensesi kullanılmalıdır. Kombine penseler güvenilir bağlantı sağlamayabilir.
Bu muflar kaç ampere kadar kullanılabilir?
4.0mm² kablo için 41A, 6.0mm² kablo için 55A'e kadar kullanılabilir. Sürekli yüksek akım uygulamalarında kablonun kesiti ve ısınma faktörü dikkate alınmalıdır.
Alüminyum kablolar için kullanılabilir mi?
Standart TBY-256 muflar bakır kablolar için tasarlanmıştır. Alüminyum kablolarda galvanik korozyon riski vardır. Alüminyum için özel AL/CU uyumlu muflar tercih edilmelidir.
Sarı renk ne anlama geliyor?
Sarı renk, endüstri standardında 4.0-6.0mm² (AWG 10-12) kablo kesiti aralığını belirtir. Farklı renkteki muflar farklı kesit aralıklarına işaret eder.
Bağlantı yerinin ek koruması gerekli midir?
Nemli, titreşimli veya dış ortam uygulamalarında ısı ile daralan makaron veya izolasyon bandı ile ek koruma önerilir. Normal iç mekan kullanımlarında gerekmez.
Güç kabloları dışında başka yerlerde kullanılabilir mi?
Evet, hoparlör kabloları, LED aydınlatma, güvenlik sistemleri ve düşük gerilimli DC uygulamalarda da güvenle kullanılabilir. 600V'a kadar uygulamalarda uygundur.
