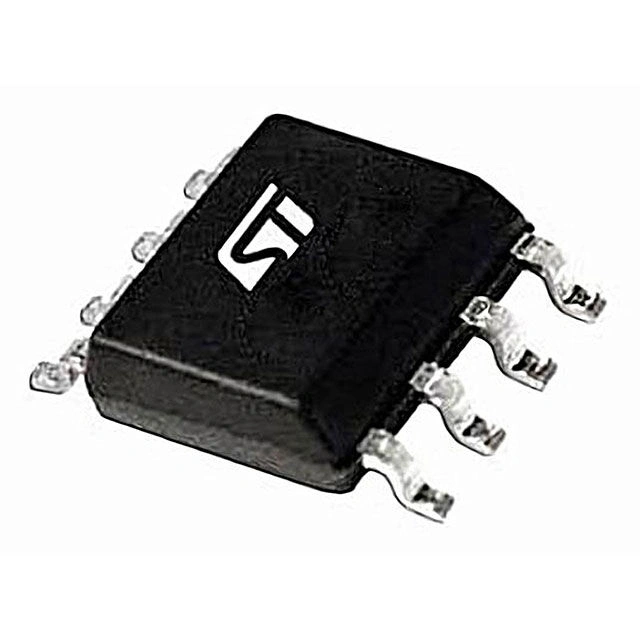

STMicroelectronics ST485EBDR ±15kV ESD Korumalı RS-485 / RS-422 Transceiver – Half Duplex SOIC-8
STMicroelectronics ST485EBDR, endüstriyel haberleşme uygulamaları için geliştirilen düşük güç tüketimli RS-485 / RS-422 transceiver entegresidir. Half-duplex (yarı çift yönlü) haberleşme yapısına sahip olan bu model, tek sürücü ve tek alıcı mimarisi ile çok noktalı diferansiyel veri iletişim sistemlerinde güvenilir performans sunar. ±15kV ESD koruması sayesinde elektrostatik deşarja karşı yüksek dayanıklılık sağlar ve zorlu çalışma ortamlarında güvenli veri aktarımını destekler.
ST485EBDR; tek 5V besleme ile çalışır, düşük bekleme akımı tüketir ve kısa devre akım sınırlaması ile termal koruma özelliklerini bir arada sunar. RS-485 veri yolu üzerinde 256 adede kadar transceiver desteği ile endüstriyel otomasyon, bina kontrol sistemleri, haberleşme modülleri ve seri veri ağlarında yaygın şekilde kullanılmaktadır.
Teknik Özellikleri
- Model: ST485EBDR
- Marka: STMicroelectronics
- Ürün Tipi: RS-485 / RS-422 Transceiver
- Haberleşme Tipi: Half Duplex
- Sürücü / Alıcı Sayısı: 1 / 1
- Besleme Gerilimi: 4.75V – 5.25V
- Veri Hızı: 5Mbps
- Koruma: ±15kV ESD (HBM)
- IEC ESD Koruması: ±8kV Contact Discharge
- Boşta Akım Tüketimi: Tipik 300µA
- Ortak Mod Giriş Aralığı: -7V ~ +12V
- Receiver Histerezis: Tipik 70mV
- Yayılma Gecikmesi: Tipik 30ns
- Skew: Tipik 5ns
- Koruma Özellikleri: Kısa Devre Koruması, Termal Shutdown
- Montaj Tipi: SMD
- Paket Tipi: SOIC-8
- Çalışma Sıcaklığı: -40°C ~ +85°C
Anahtar Avantajlar
- ±15kV ESD koruması sayesinde endüstriyel haberleşme hatlarında oluşabilecek elektrostatik deşarjlara karşı yüksek dayanıklılık sağlar. Bu da sistem güvenilirliğini artırır. Harici koruma ihtiyacını azaltabilir. Uzun süreli saha kullanımını destekler.
- 5Mbps veri iletim kapasitesi sayesinde yüksek hızlı seri haberleşme uygulamalarına uygundur. Bu da veri aktarım verimliliğini artırır. Kontrol sistemlerinin tepki süresini iyileştirir. Endüstriyel ağ performansını destekler.
- Düşük güç tüketimi sayesinde sürekli çalışan haberleşme sistemlerinde enerji verimliliği sağlar. Bu da ısınmayı azaltır. Güç yönetimini iyileştirir. Uzun çalışma sürelerine katkı sağlar.
- Kısa devre sınırlama ve termal koruma özellikleri sayesinde hat hatalarına karşı güvenli çalışma sunar. Bu da sistem ömrünü uzatır. Bakım ihtiyacını azaltır. Kritik haberleşme uygulamalarında avantaj sağlar.
Uygulama Alanları
- Endüstriyel otomasyon sistemlerinde kullanılır. Diferansiyel veri iletişimi sağlar. Bu da elektromanyetik girişime karşı dayanıklılığı artırır. Uzun mesafeli haberleşme ağlarına uygundur.
- PLC ve kontrol sistemlerinde kullanılır. Güvenilir seri haberleşme altyapısı oluşturur. Bu da veri bütünlüğünü artırır. Endüstriyel ekipman entegrasyonunu destekler.
- Akıllı bina otomasyonu uygulamalarında kullanılır. Kontrol cihazları arasında kararlı veri iletişimi sağlar. Bu da sistem koordinasyonunu iyileştirir. Sürekli çalışma gerektiren projelere uygundur.
- RS-485 tabanlı sensör ve haberleşme modüllerinde kullanılır. Veri aktarım performansını optimize eder. Bu da sistem güvenilirliğini artırır. Profesyonel elektronik projelerinde tercih edilir.
Not: Global tedarikçilerden orijinal olarak tedarik edilip satışa sunulmuştur
Paket İçeriği
1 Adet STMicroelectronics ST485EBDR ±15kV ESD Korumalı RS-485 / RS-422 Transceiver
